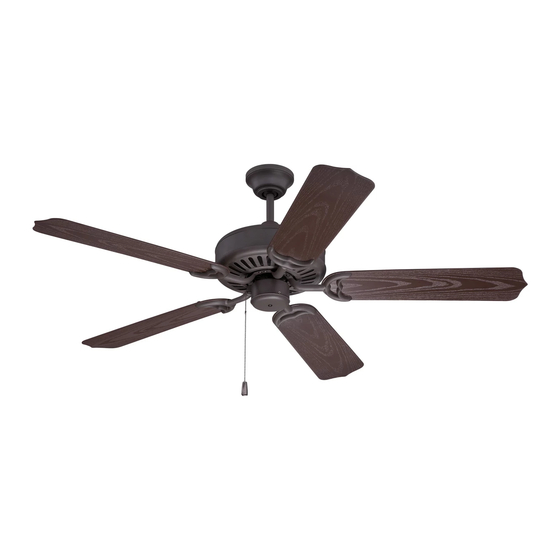

Craftmade Porch PF52 Installation Manual

Hide thumbs Also See for Porch PF52:

Specifications (1 page)

Installation instructions manual (23 pages)

Table of Contents

Available languages

Quick Links

Porch

Installation Guide

For Model:

PF52

E192641

net weight of fan: 10.69 lb. (4.8 kg)

READ THESE INSTRUCTIONS AND

SAVE THEM FOR FUTURE USE

Need help?

Do you have a question about the Porch PF52 and is the answer not in the manual?

Questions and answers

Summary of Contents for Craftmade Porch PF52

Page 1: Table Of Contents
READ THESE INSTRUCTIONS AND SAVE THEM FOR FUTURE USE Porch Installation Guide Table of Contents: Safety Tips. pg. 1 For Model: Unpacking Your Fan. pg. 2 PF52 Parts Inventory. pg. 2 Installation Preparation. pg. 3 Hanging Bracket Installation. pg. 3 Fan Assembly.
Page 2: Safety Tips
SAFETY TIPS. WARNING: To reduce the risk of electrical shock, turn off the electricity to the fan at the main fuse box or circuit panel before you begin the fan installation or before servicing the fan or installing accessories. READ ALL INSTRUCTIONS AND SAFETY INFORMATION CAREFULLY BEFORE INSTALLING YOUR FAN AND SAVE THESE INSTRUCTIONS.
Page 3: Unpacking Your Fan
1. Unpacking Your Fan. Carefully open the packaging. Remove items from Styrofoam inserts. Remove motor housing and place on carpet or Styrofoam to avoid damage to finish. Do not discard fan carton or Styrofoam inserts should this fan need to be returned for repairs.
Page 4: Installation Preparation
3. Installation Preparation. blade edge inches To prevent personal injury and damage, ensure 7 feet (76cm) that the hanging location allows the blades a (2.13m) clearance of 7ft. (2.13m) from the floor and 30in. (76cm) from any wall or obstruction. 12ft.
Page 5: Fan Assembly. Pgs
5. Fan Assembly. stop pin set screw Remove hanging ball from downrod provided by loosening set screw on hanging ball. Lower hanging hanging ball ball and remove stop pin and then slide hanging ball off of the downrod. [Refer to diagram 1.] Loosen yoke set screws and nuts at top of motor housing.
Page 6 5. Fan Assembly. (cont.) With the hanging bracket secured to the outlet wood safety cable loop ceiling box and able to support the fan, you are now joist ready to hang your fan. Grab the fan firmly with two hands. Slide downrod through opening in wood screw hanging bracket and let hanging ball rest on the and washer...
Page 7: Wiring. Pgs
6. Wiring. white supply wire WARNING: Turn off circuit breakers to current fixture ground from breaker panel and be sure switch is turned to the (green or bare) OFF position. black supply wire CAUTION: Be sure outlet box is properly grounded and that a ground wire (GREEN or Bare) is present.
Page 8: Blade Assembly
8. Blade Assembly. WARNING: To reduce the risk of serious bodily injury, DO NOT use power tools to assemble the blades. If screws are overtightened, blades may crack and break. motor housing Time Saver: Washers for blade screws can be set on each blade screw prior to installing blades.
Page 9: Troubleshooting
Service at 1-800-486-4892 to arrange for return of fan. 1. Check wall switch to fan. Return fan, shipping prepaid, to Craftmade. We will repair or ship you a replacement fan, and we will pay the return 2. Verify that reverse switch is set completely in shipping cost.
Page 10 LEER ESTAS INSTRUCCIONES Y GUARDARLAS PARA UTILIZACIÓN FUTURA Porch Guía de instalación Para modelo: PF52 Índice de materias: Sugerencias de seguridad. Pág. 1 Desempaquetado del ventilador. Pág. 2 Inventario de piezas. Pág. 2 Preparación para la instalación. Pág. 3 Instalación del soporte de montaje. Pág. 3 Ensamblaje del ventilador.
Page 11 SUGERENCIAS DE SEGURIDAD. ADVERTENCIA: para evitar la posibilidad de una descarga eléctrica, desconectar la corriente en la caja de fusibles principal o el interruptor protector antes de iniciar la instalación del ventilador o antes de repararlo o instalar accesorios. LEER TODAS LAS INSTRUCCIONES E INFORMACIÓN DE SEGURIDAD CUIDADOSAMENTE ANTES DE INSTALAR SU VENTILADOR Y GUARDAR ESTAS INSTRUCCIONES.
Page 12 1. Desempaquetado del ventilador. Abrir el empaque cuidadosamente. Sacar los artículos del embalaje. Sacar el motor y ponerlo en una alfombra o en el embalaje para evitar rayar el acabado. Guardar la caja de cartón o el empaquetamiento original en caso de que tenga que mandar el ventilador para alguna reparación.
Page 13 3. Preparación para la instalación. borde del aspa Para prevenir daño corporal y otros daños, asegurarse de que el lugar en donde va a colgar el ventilador le 76cm permite un espacio libre de 2,13m (7 pies) entre las 2,13m pulg.) puntas de las aspas y el piso y 76cm (30 pulg.) entre las (7 pies)
Page 14 5. Ensamblaje del ventilador. tornillo de fijación perno de tope Quitar la bola que sirve para colgar del tubo provisto aflojando el tornillo de fijación de la bola que sirve para colgar. Bajar la bola que sirve para colgar y sacar el perno de tope y luego quitar la bola que sirve para colgar deslizándola.
Page 15 5. Ensamblaje del ventilador. (cont.) Ya que esté sujetado el soporte de montaje a la bucle del cable caja de salida y capaz de apoyar el ventilador, viga de de seguridad usted está listo para colgar el ventilador. Agarrar el madera ventilador firmemente con las dos manos.
Page 16 6. Instalación eléctrica. ADVERTENCIA: apagar los cortacircuitos en el panel de electricidad que suplen corriente a la caja de salida y asegurarse de que el interruptor de luz esté APAGADO. toma de tierra alambre conductor blanco PRECAUCIÓN: asegurarse de que la caja de salida esté (verde o conectada a tierra como es debido y que exista un pelada)
Page 17 8. Colocación de las aspas. ADVERTENCIA: para reducir el riesgo de lesiones corporales graves, NO utilice herramientas eléctricas para ensamblar las bastidor aspas. Si aprieta demasiado las aspas, estas podrían agrietarse y quebrarse. del motor Para ahorrar tiempo: se pueden poner las arandelas en los tornillos que son para las aspas antes de colocar las aspas.
Page 18 Craftmade. Nosotros repararemos el Soluciones: motor al comprador o le enviaremos uno de reemplazo y Craftmade pagará los gastos de envío de regreso. 1. Usar el juego para balancear las aspas incluido GARANTÍA LIMITADA DE 6 AÑOS hasta DE POR VIDA: en uno de los paquetes de artículos de...
