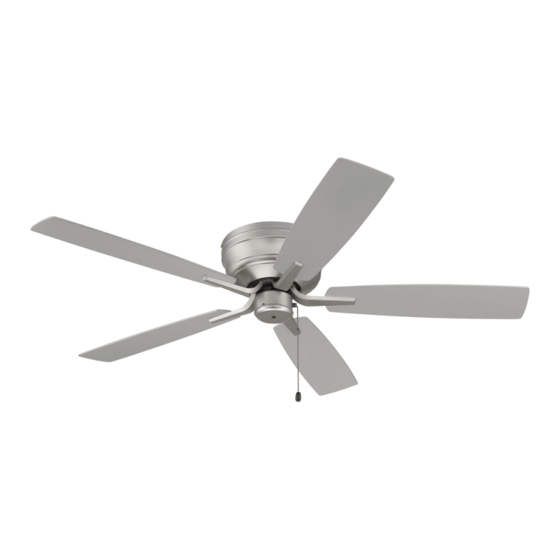

Pro Plus Hugger

Installation Guide

For Model:

PPH52

E192641

net weight of fan: 12.90 lb (5.85 kg)

READ THESE INSTRUCTIONS AND

SAVE THEM FOR FUTURE USE

Need help?

Do you have a question about the Pro Plus Hugger PPH52 and is the answer not in the manual?

Questions and answers

Summary of Contents for Craftmade Pro Plus Hugger PPH52

Page 1: Table Of Contents
READ THESE INSTRUCTIONS AND SAVE THEM FOR FUTURE USE Pro Plus Hugger Installation Guide For Model: Table of Contents: PPH52 Safety Tips. pg. 2 Unpacking Your Fan. pg. 3 Parts Inventory. pg. 3 Installation Preparation. pg. 4 Hanging Bracket Installation. pg. 4 Preparation for Wiring.
Page 2: Safety Tips
Distributed by: Craftmade, 650 S. Royal Lane, Coppell, TX, 75019; 1-800-486-4892 NOTE: The important safety precautions and instructions appearing in the manual are not meant to cover all possible conditions and situations that may occur.
Page 3: Unpacking Your Fan
1. Unpacking Your Fan. Carefully open the packaging. Remove items from Styrofoam inserts. Remove motor housing and place on carpet or Styrofoam to avoid damage to finish. Do not discard fan carton or Styrofoam inserts should this fan need to be returned for repairs.
Page 4: Installation Preparation
3. Installation Preparation. blade edge To prevent personal injury and damage, ensure that the hanging location allows the blades a clearance inches 7 feet (76cm) of 7ft. (2.13m) from the floor and 30in. (76cm) from (2.13m) any wall or obstruction. 12ft.
Page 5: Preparation For Wiring
5. Preparation for Wiring. Lift motor assembly to hanging bracket and slide slot at wood joist safety cable one end of motor assembly over j-hook on hanging loop bracket. This will allow motor assembly to hang out of the way while wiring. Tip: Seek the help of another person to hold the wood screw stepladder in place and to lift the fan up to you once...
Page 6: Fan Assembly
7. Fan Assembly. hanging Remove motor assembly from j-hook on hanging bracket bracket. Lift motor assembly to hanging bracket j-hook and carefully push wiring and wire connectors into outlet box. Align holes in top of motor assembly with bolts in hanging bracket and push up so that bolts come through holes.
Page 7: Blade Assembly
9. Blade Assembly. WARNING: To reduce the risk of serious bodily injury, DO NOT use power tools to assemble the blades. If motor screws are overtightened, blades may crack and housing break. Time Saver: Washers for blade screws can be set on each blade screw prior to installing blades.
Page 8: Troubleshooting
Problem: Fan fails to operate. Service at 1-800-486-4892 to arrange for return of fan. Solutions: Return fan, shipping prepaid, to Craftmade. We will repair 1. Check wall switch to fan. or ship you a replacement fan, and we will pay the return 2.
Page 9 LEER ESTAS INSTRUCCIONES Y GUARDARLAS PARA UTILIZACIÓN FUTURA Pro Plus Hugger Guía de instalación Para modelo: PPH52 Indice de materias: Sugerencias de seguridad. Pág. 2 Desempaquetado del ventilador. Pág. 3 Inventario de piezas. Pág. 3 Preparación para la instalación. Pág. 4 Instalación del soporte de montaje.
Page 10 Distribuido por: Craftmade, 650 S. Royal Lane, Coppell, TX, 75019; 1-800-486-4892 NOTA: no se debe concluir que las precauciones de seguridad importantes e instrucciones en este manual van a abarcar todas las condiciones y situaciones posibles que puedan ocurrir.
Page 11 1. Desempaquetado del ventilador. Abrir el empaque cuidadosamente. Sacar los artículos del embalaje. Sacar el motor y ponerlo en una alfombra o en el embalaje para evitar rayar el acabado. Guardar la caja de cartón o el empaquetamiento original en caso de que tenga que mandar el ventilador para alguna reparación.
Page 12 3. Preparación para la instalación. borde del aspa Para prevenir daño corporal y otros daños, estar 76cm seguro de que el lugar en donde va a colgar el 2,13m pulg.) ventilador le permite un espacio libre de 2,13m (7 pies) (7 pies) entre las puntas de las aspas y el piso y 76cm (30 pulg.) entre las aspas y cualquier pared u otra 3,66m - 6,1m...
Page 13 5. Preparación para la instalación eléctrica. viga de bucle del Subir la unidad del motor al soporte de montaje y colocar la madera cable de extremidad de la unidad del motor que tenga ranura en el seguridad gancho en forma de "j" que se encuentra en el soporte de montaje.
Page 14 7. Ensamblaje del ventilador. soporte de montaje Quitar la unidad del motor del gancho en forma de "j" en el soporte de montaje. Subir la unidad gancho en del motor al soporte de montaje y con cuidado forma de "j" meter el cableado y los conectores para cable dentro de la caja de salida.
Page 15 9. Colocación de las aspas. ADVERTENCIA: para reducir el riesgo de lesiones corporales graves, NO utilizar herramientas eléctricas para ensamblar bastidor las aspas. Si aprieta demasiado los tornillos, las aspas del motor podrían agrietarse y quebrarse. Para ahorrar tiempo: se pueden poner las arandelas en los tornillos que son para las aspas antes de colocar las aspas.
Page 16 Craftmade. Nosotros repararemos el Problemas: el ventilador se tambalea. motor al comprador o le enviaremos uno de reemplazo y Craftmade pagará los gastos de envío de regreso. Soluciones: GARANTÍA LIMITADA DE 6 AÑOS hasta DE POR VIDA: 1. Usar el juego para balancear las aspas CRAFTMADE reparará...
