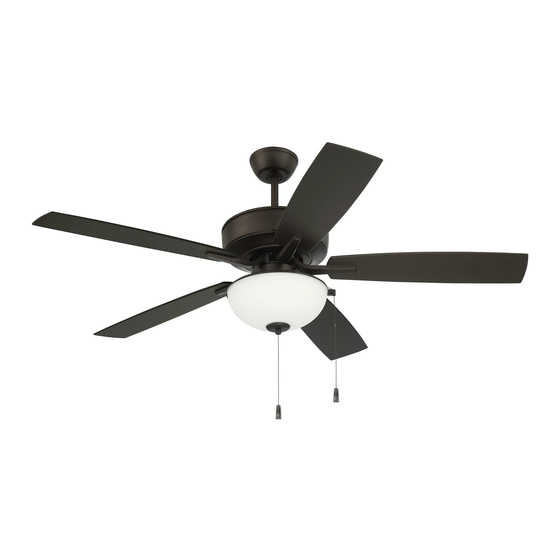

Craftmade Outdoor Pro Plus OP104 Installation Manual

52” with light kit

Hide thumbs

Table of Contents

Available languages

Quick Links

Download this manual

Outdoor Pro Plus 52" with Light Kit

Installation Guide

For models:

OP104

OP119

OP211

LISTED

For

Wet Location

E192641

net weight of fans: 19.29 lb (8.75 kg)--OP104

18.41 lb (8.35 kg)--OP119

18.96 lb (8.60 kg)--OP211

READ THESE INSTRUCTIONS AND

SAVE THEM FOR FUTURE USE

Need help?

Do you have a question about the Outdoor Pro Plus OP104 and is the answer not in the manual?

Questions and answers

Summary of Contents for Craftmade Outdoor Pro Plus OP104

Page 1: Table Of Contents
READ THESE INSTRUCTIONS AND SAVE THEM FOR FUTURE USE Outdoor Pro Plus 52” with Light Kit Installation Guide For models: Table of Contents: OP104 Safety Tips. pg. 2 OP119 Unpacking Your Fan. pg. 3 Parts Inventory. pg. 3 OP211 Installation Preparation. pg. 4 Hanging Bracket Installation.
Page 2: Safety Tips
(2) this LED light kit must accept any interference received, including interference that may cause undesired operation. Distributed by: Craftmade, 650 S. Royal Lane, Coppell, TX, 75019; 1-800-486-4892 NOTE: The important safety precautions and instructions appearing in the manual are not meant to cover all possible conditions and situations that may occur.
Page 3: Unpacking Your Fan
1. Unpacking Your Fan. Carefully open the packaging. Remove items from Styrofoam inserts. Remove motor housing and place on carpet or Styrofoam to avoid damage to finish. Do not discard fan carton or Styrofoam inserts should this fan need to be returned for repairs. Check against parts inventory that all parts have been included.
Page 4: Installation Preparation
3. Installation Preparation. blade edge To prevent personal injury and damage, inches ensure that the hanging location allows the 7 feet (76cm) blades a clearance of 7 feet (2.13m) from the (2.13m) floor and 30in. (76cm) from any wall or obstruction.
Page 5: Fan Assembly. Pgs
5. Fan Assembly. Remove hanging ball from downrod provided stop pin by loosening set screw on hanging ball. Lower set screw hanging ball and remove stop pin and then slide hanging ball off of the downrod. hanging ball [Refer to diagram 1.] Loosen yoke set screws and nuts at top of motor housing.
Page 6 5. Fan Assembly. (cont.) Thread wires through hanging ball and then slide hanging ball over downrod--the top of the weatherproof downrod should be noted as having a set screw hanging hole; use this hole when setting the set screw. ball cover Insert stop pin into top of downrod and raise electrical wiring hanging ball.
Page 7: Wiring
6. Wiring. WARNING: Turn off circuit breakers to current fixture from breaker panel and be sure switch is turned to the OFF position. white supply wire CAUTION: Be sure outlet box is properly grounded ground and that a ground wire (GREEN or Bare) is present. (green or bare) black supply wire Make sure all electrical connections comply with...
Page 8: Canopy Assembly
7. Canopy Assembly. hanging bracket Locate 2 screws on underside of hanging bracket and remove screw closest to the open end of the hanging bracket. Partially loosen the other screw. Lift canopy to hanging screw bracket. Place rounded part of slotted hole in canopy over loosened screw in hanging canopy bracket and push up.
Page 9: Light Kit Assembly, 3-Light Option
9. Light Kit Assembly, 3-light Option. *For Model OP104 Remove 3 screws from top of light kit fitter. motor housing Locate BLUE (or BLACK) and WHITE wires in switch housing labeled FOR LIGHT KIT CONNECTION. Remove and discard plastic that holds these 2 wires together. molex switch Next, locate WHITE and BLACK wires in light...
Page 10: Led Light Kit Assembly Option
10. LED Light Kit Assembly Option. *For Model OP119 Remove 3 screws from switch housing cap motor housing (at top of LED light kit). Locate BLUE (or BLACK) and WHITE wires in switch housing labeled FOR LIGHT KIT CONNECTION. Remove and discard plastic that holds these 2 wires together.
Page 11: Light Kit Assembly, 1-Light Option
11 Light Kit Assembly, 1-light Option. *For Model OP211 Remove 3 screws from switch housing cap (at top of light kit fitter). Locate BLUE (or BLACK) and WHITE wires in switch housing labeled LIGHT. Remove and discard plastic that holds these 2 wires together. Next, locate WHITE and BLACK wires in light kit motor fitter labeled FOR LIGHT.
Page 12: Testing Your Fan
12. Testing Your Fan. It is recommended that you test fan before finalizing installation. Restore power from circuit box and light switch (if applicable). Test fan speeds with the pull chain on the switch housing. Start at the OFF position (no blade movement).
Page 13: Troubleshooting
Service at 1-800-486-4892 to arrange for return of fan. 1. Check wall switch to fan. Return fan, shipping prepaid, to Craftmade. We will repair 2. Verify that reverse switch is set completely in or ship you a replacement fan, and we will pay the return either direction.
Page 14 LEER ESTAS INSTRUCCIONES Y GUARDARLAS PARA UTILIZACIÓN FUTURA Outdoor Pro Plus 52” con juego de luz Guía de instalación Para modelos: Índice de materias: OP104 Sugerencias de seguridad. Pág. 2 Desempaquetado del ventilador. Pág. 3 OP119 Inventario de piezas. Pág. 3 OP211 Preparación para la instalación.
Page 15 (2) este juego de luz LED tiene que aceptar cualquier interferencia recibida, inclusive interferencia que puede producir un funcionamiento indeseado. Distribuido por: Craftmade, 650 S. Royal Lane, Coppell, TX, 75019; 1-800-486-4892 NOTA: no se debe concluir que las precauciones de seguridad importantes e instrucciones en este manual van a abarcar todas las condiciones y situaciones posibles que puedan ocurrir.
Page 16 1. Desempaquetado del ventilador. Abrir el empaque cuidadosamente. Sacar los artículos del embalaje. Sacar el motor y ponerlo en una alfombra o en el embalaje para evitar rayar el acabado. Guardar la caja de cartón o el empaquetamiento original en caso de que tenga que mandar el ventilador para alguna reparación.
Page 17 3. Preparación para la instalación. borde del aspa 76cm Para prevenir daño corporal y otros daños, estar seguro de que el lugar en donde va a colgar el ventilador le 2,13m pulg.) permite un espacio libre de 2,13m (7 pies) entre las (7 pies) puntas de las aspas y el piso y 76cm (30 pulg.) entre las aspas y cualquier pared u otra obstrucción.
Page 18 5. Ensamblaje del ventilador. perno de tope tornillo Quitar la bola que sirve para colgar del tubo de fijación provisto aflojando el tornillo de fijación de la bola bola que que sirve para colgar. Bajar la bola que sirve para sirve para colgar y sacar el perno de tope y luego quitar la colgar...
Page 19 5. Ensamblaje del ventilador. (cont.) Pasar los cables por la bola que sirve para colgar; luego deslizar la bola que sirve para colgar sobre el tubo--la parte de arriba del tubo debe tener el agujero para el cubierta a prueba de la intemperie para la tornillo de fijación en ese extremo;...
Page 20 6. Instalación eléctrica. ADVERTENCIA: apagar los cortacircuitos en el panel de electricidad que suplen corriente a la caja de salida y asegurarse de que el interruptor alambre conductor blanco toma de tierra de luz esté APAGADO. (verde o pelada) alambre conductor negro PRECAUCIÓN: asegurarse de que la caja de salida esté...
Page 21 7. Colocación de la cubierta decorativa. soporte de Localizar los 2 tornillos en la parte inferior del montaje soporte de montaje y quitar el tornillo que está localizado más cerca del extremo abierto del soporte de montaje. Aflojar parcialmente el otro tornillo.
Page 22 9. Instalación del juego de luz, opción de 3 luces. *Para Modelo OP104 Quitar los 3 tornillos del conectador para el juego de luz. bastidor Localizar los cables AZUL (o NEGRO) y del motor BLANCO en la caja de encendido con etiqueta que diga "FOR LIGHT CONNECTION"...
Page 23 10. Instalación del juego de luz LED. *Para Modelo OP119 Quitar los 3 tornillos de la cubierta de la caja de encendido (en la parte superior del juego de bastidor luz LED). del motor Localizar los cables AZUL (o NEGRO) y BLANCO en la caja de encendido etiquetados "FOR LIGHT KIT CONNECTION"...
Page 24 11. Instalación del juego de luz, opción de 1 sola luz. *For Model OP211 Quitar los 3 tornillos de la cubierta de la caja de encendido (en la parte superior del conectador para el juego de luz). bastidor Luego, localizar los cables BLANCO y NEGRO en el el del motor juego de luz LED con etiqueta que diga "FOR...
Page 25 12. Verificación del funcionamiento del ventilador. Se le recomienda poner el ventilador a prueba antes de terminar la instalación. Regresar la corriente de electricidad en el cortacircuitos y encender el interruptor de la luz en la pared (si se aplica). Verificar las velocidades del ventilador con la cadena de encendido en la caja de encendido.
Page 26 Soluciones: debido a defectos en los materiales o trabajo manual. 1. Inspeccionar el interruptor de pared del Comunicarse con el Servicio al cliente de CRAFTMADE al ventilador. 1-800-486-4892 para acordar el reenvío del ventilador. 2. Verificar que el interruptor de reversa del Devolver el ventilador, con los gastos de envío prepagados,...
