Anbauanleitung: Plattformset, 50-5212100-RCP58-BK
AL:
Best.Nr.:
Montagezeit:

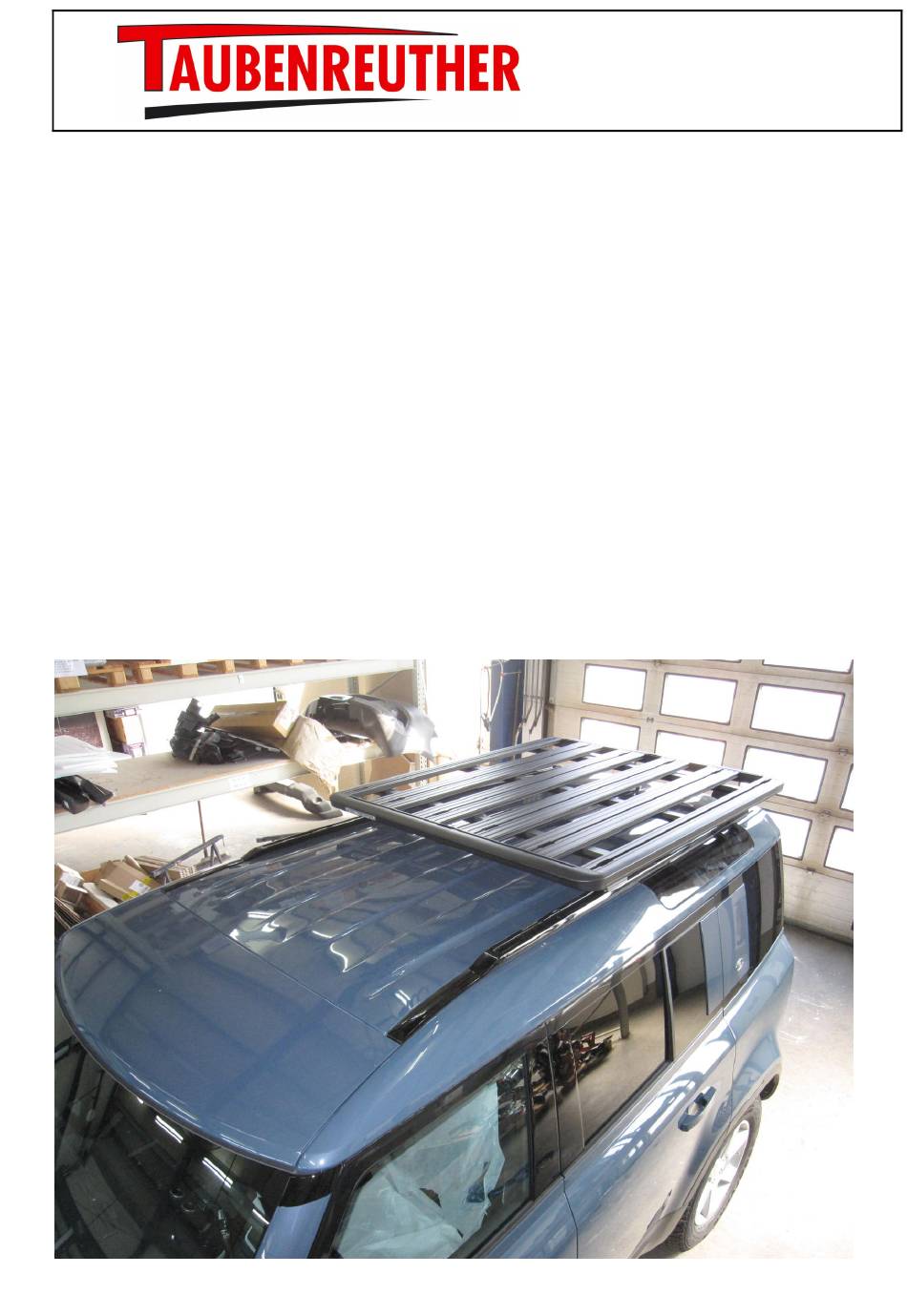

Hier sehen sie die fertig montierte RhinoRack Plattform.
Bevor sie mit der Montage beginnen, lesen sie bitte diese Anleitung gut durch und beachten
Sie die Anleitungen der im Set enthaltenen Serienteile.
Here you can see the fully assembled RhinoRack platform.
Before you start with the assembly, please read these instructions carefully and observe the
instructions for the standard parts included in the set.
ACHTUNG!
Alle Edelstahl Schrauben müssen mit Anti-Seize behandelt werden um eine Kaltverschweißung
zu verhindern.
ATTENTION!
All stainless steel screws must be treated with anti-seize to prevent cold welding.
Landrover-Defender 90, 110 abBj 2020
2266-05
50-10JT9863
ca. 90 min.
Am Schwimmbad 8
95326 Kulmbach
Tel. 09221 / 95620
Fax 09221 / 956222
e-mail:
verkauf@taubenreuther.de
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Rhino-Rack RCP58-BK
Summary of Contents for Rhino-Rack RCP58-BK
- Page 1 Am Schwimmbad 8 95326 Kulmbach Tel. 09221 / 95620 Fax 09221 / 956222 e-mail: verkauf@taubenreuther.de Anbauanleitung: Plattformset, 50-5212100-RCP58-BK Landrover-Defender 90, 110 abBj 2020 2266-05 Best.Nr.: 50-10JT9863 Montagezeit: ca. 90 min. Hier sehen sie die fertig montierte RhinoRack Plattform. Bevor sie mit der Montage beginnen, lesen sie bitte diese Anleitung gut durch und beachten Sie die Anleitungen der im Set enthaltenen Serienteile.

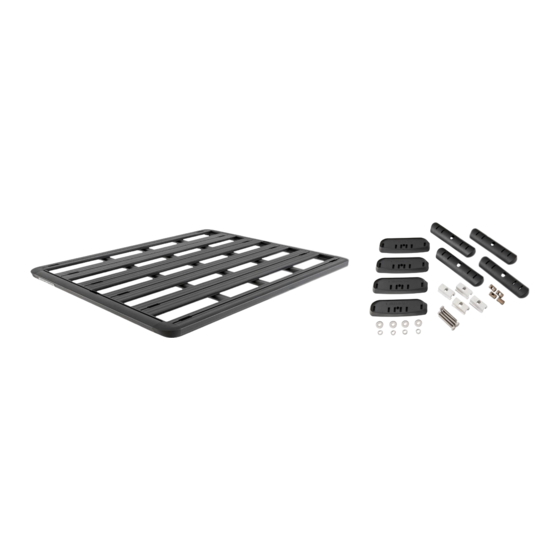

- Page 2 Stückliste 4x 50-T090201, Adapter Fußkit RCP58-BK (A) 1x 50-11RCP58-BK, Fußkit RCP58-BK (4 Stück) (B) 1x 50-11RCL4, Fußkit für RCP Basiskits (4 Stück) (C) 1x 50-QMVA10, RhinoRack Distanzstück 10mm (2 Stück) (D) 1x 50-1252100, Rhino Rack Gepäckplattform 1528 x 1236 mm (E)
- Page 3 Gewindestift M6 x 50 Threaded bolt M6 x 20 Bündig einschrauben! Screw in flush! Teile aus 50-11RCP58-BK Anti-Seize verwenden/ Parts out 50-11RCP58-BK use Anti-Seize 4x montieren! / Mount 4x! 4x montieren! / Mount 4x!
- Page 4 1020mm Querstreben ausrichten! Anleitung der Plattform beachten! Adjust Crossbars! Follow instruction platform! Messpunkt in der Mitte des Fußes Measuring point in the middle of the leg FRONT Füße ausrichten! Distanzen gemäß Bild 5 unterlegen! Adjust the legs! / Place spacer plates underneath as shown in Figure 5!
- Page 5 Distanzplatte ( vorn / Distance plate ( front 50-QMVA10) 50-QMVA10) Füße platzieren! Anleitung 50-T090201 beachten! Place the legs! Follow instruction 50-T090201!
- Page 6 Füße nach Plattform ausrichten! / Adjust the legs according platform! Sperrzahnmutter M6 Anti-Seize verwenden/ use Anti-Seize Plattform aufsetzen! / Put on the platform!
- Page 7 Anzugsdrehmoment = 6kN Tightening torque = 6 kN Alle Schrauben festziehen! Zuerst alle Füße, dann die Platform! Tighten all srews! At first all legs and then the platform!
