H-8367, H-8368
H-9019
ADJUSTABLE HEIGHT
L-DESK
TOOLS NEEDED
Drill
4 mm Hex Wrench
(Included)
Two Person Assembly
Recommended
Return Top x 1
Desktop x 1
Foot with Leveling
Glides x 3
Cable
Power Cord x 1
Management
Tray x 3
5 mm x 20 mm
M6 x 15 mm Machine
Wood Screw x 15
Screw with Lock
Washer and Flat
Washer x 24
M4 x 20 mm
Wood Screw x 13
PAGE 1 OF 23
1-800-295-5510
uline.com
5 mm Hex Wrench
(Included)
Adjustable Table Frame
with Lifting Columns x 1
Top Support
Control Box x 1
Bracket x 3
M6 x 33 mm
Machine Screw x 6
M6 x 12 mm Machine
Screw with Lock
Washer and Flat
Washer x 2

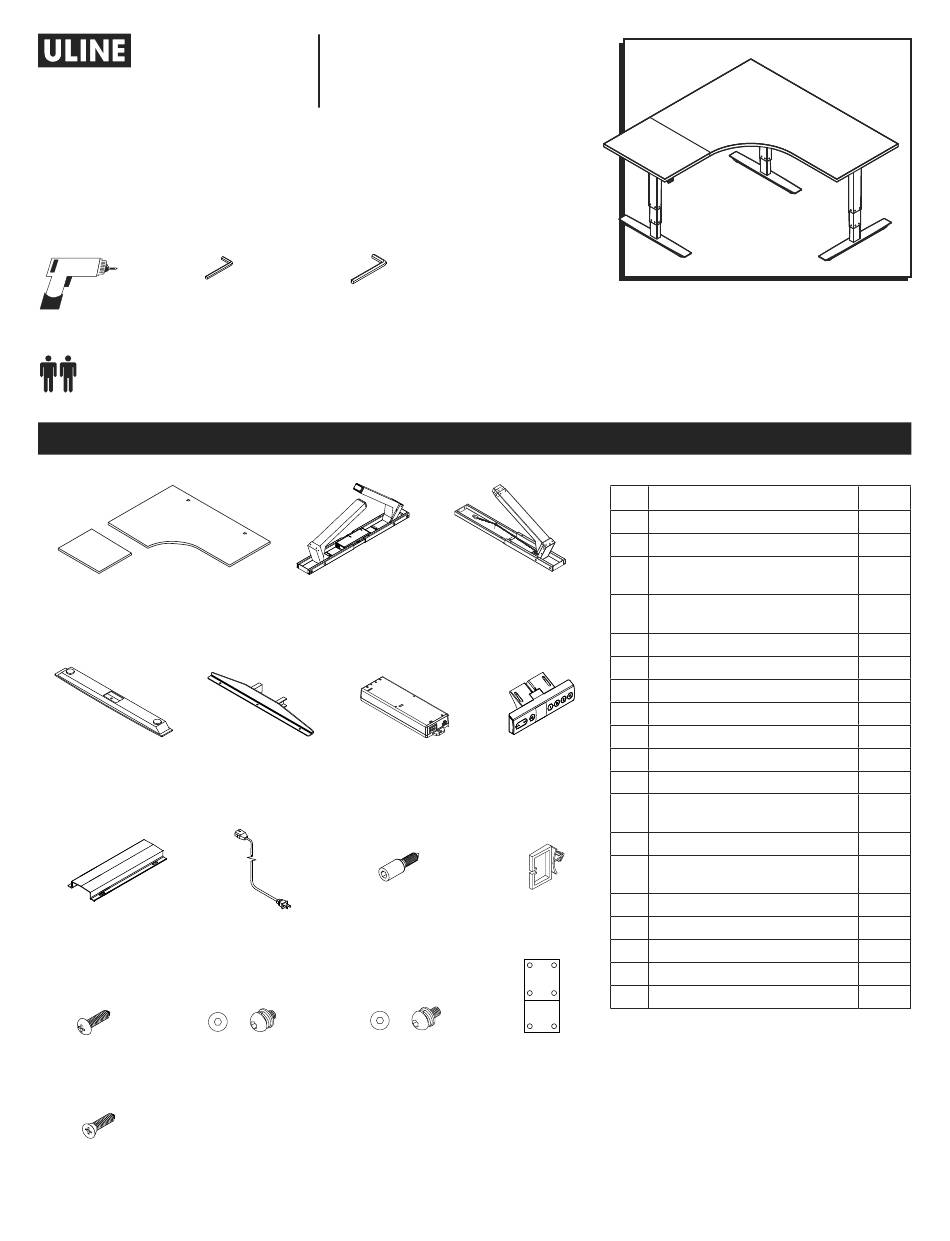

PARTS
Adjustable Return Frame
with Lifting Column x 1
Programmable
Handset x 1
Wire Clip x 2
Mounting Plate x 2
Para Español, vea páginas 8-15.
Pour le français, consulter les pages 16-23.
#
DESCRIPTION
1
Desktop
2
Return Top
Adjustable Table Frame with
3
Lifting Columns
Adjustable Return Frame with
4
Lifting Column
5
Foot with Leveling Glides
6
Top Support Bracket
7
Control Box
8
Programmable Handset
9
Cable Management Tray
10
Power Cord
11
M6 x 33 mm Machine Screw
M6 x 15 mm Machine Screw with
12
Lock Washer and Flat Washer
13
5 x 20 mm Wood Screw
M6 x 12 mm Machine Screw with
14
Lock Washer and Flat Washer
15
Wire Clip
16
4 mm Hex Wrench
17
5 mm Hex Wrench
18
M4 x 20 mm Wood Screw
19
Mounting Plate
QTY.
1
1
1
1
3
3
1
1
3
1
6
24
15
2
2
1
1
13
2
1120 IH-8367
