Prepac Sonoma SC-3620 Assembly Instructions

Assembly Instructions
Mode d'assemblage

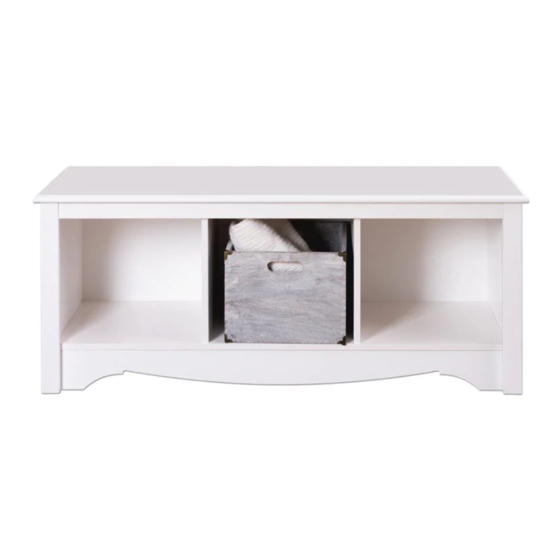

Sonoma Twin Cubbie
Bench
Banc Jumeau De Cubbie
Series / séries # SC-3620
If you have any missing parts, please send an email
to parts@prepacmfg.com, visit www.prepacmfg.com
or call: 1-877-PREPAC1 (1-877-773-7221) Mon - Fri
7:00am to 4:30pm Pacific Time (10:00am - 7:30pm
Eastern). Please have your product series number &
date code available.
Si des pièces sont manquantes, veuillez envoyer un
email à parts@prepacmfg.com, visitez
www.prepacmfg.com ou téléphoner au 1-877-
PREPAC1 (1-877-773-7221) lors des heures
suivantes: LUN - VEN 7h 30 à 16h 30, heure du
Pacifique. Veuillez noter le numéro de série avant
de téléphoner. Pour le service en français,
contactez s'il vous plaît votre détaillant.
Tools Needed / Outils nécessaires
Phillips Screwdriver
Tournevis à pointe cruciforme
Flathead Screwdriver
Tournevis principal plat
Hammer / Marteau

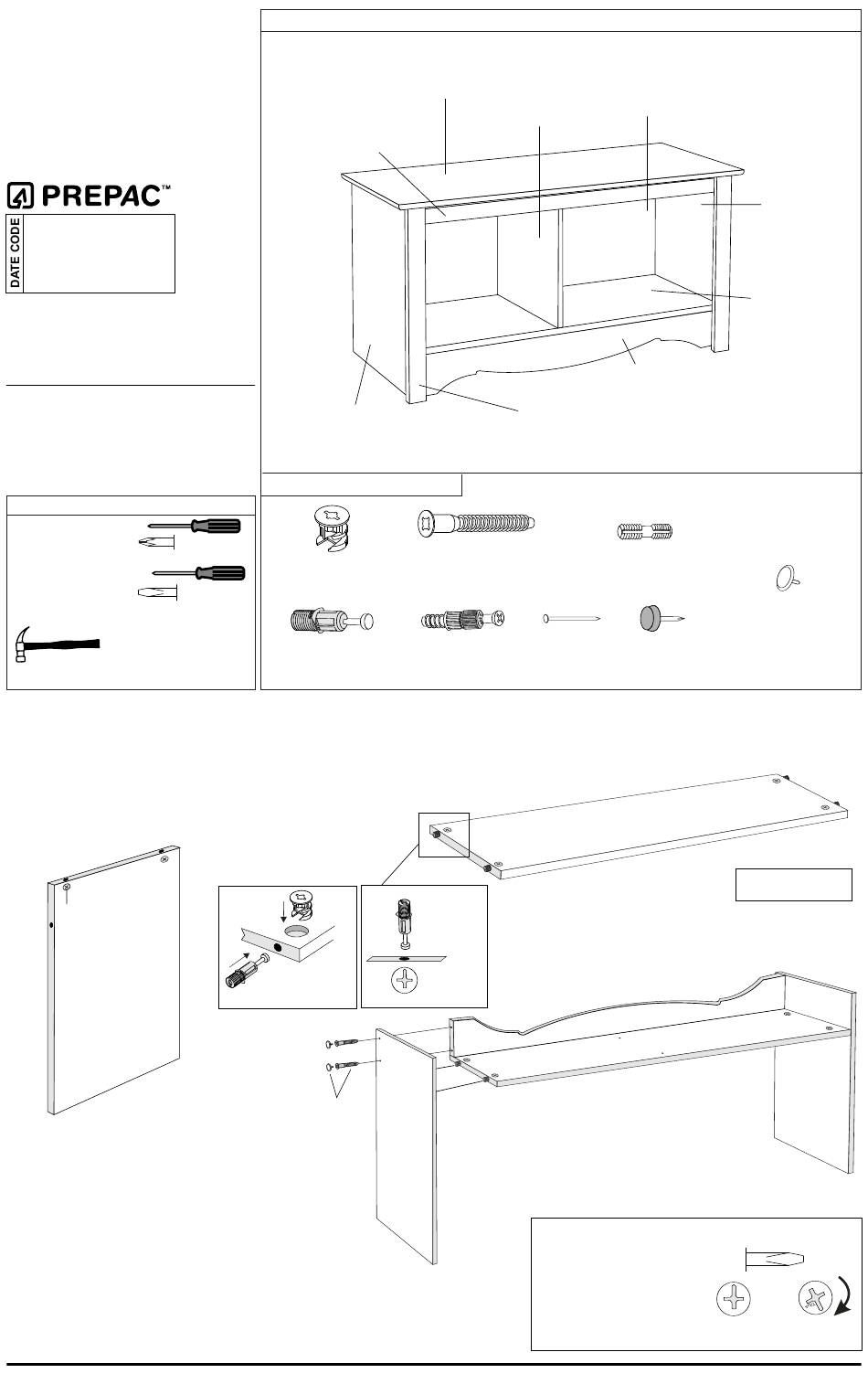

1.
Insert cams and blue rapid rods into the bottom. Insert cams in the unlocked position,
with the opening facing toward the hole for the rod.
Insérez les ferrures et les tiges rapide bleu dans le bas. Insérez les ferrures dans la
position déverrouillée, de façon à ce que l'overture soit face au trou de la tige.
Cam
Ferrure
Sides (2)
Côtés
2a.
Attach one side to bottom and tighten cams using a FLAT
HEAD screwdriver.
Attachez un côté au fond et serrez les cames à l'aide d'un
tournevis PRINCIPAL PLAT.
Then, attach side to front stabilizer with Confirmat screws.
2b.
Puis, attaché le côté au renforcement arrière avec les vis
Confirmat.
Repeat for other side.
Répétition pour l'autre côté.
© 2007-05-25
Parts / Pièces
Top / Dessus (1)
TP-0713 black / noir
TP-0793 cherry / cerise
TP-0773 maple / érable
TP-0703 white / blanc
Top Molding (1)
Moulure supérieure
TR-0715 black / noir
TR-0795 cherry / cerise
TR-0775 maple / érable
TR-0705 white / blanc
Left Side (1)
Côté gauche
SL-0712 black / noir
SL-0792 cherry / cerise
SL-0772 maple / érable
SL-0702 white / blanc
Hardware / Quincaillerie
15mm Zinc Cam (8)
Ferrure en zinc
RM-0103
Blue Rapid Rod (4) Green Twister Dowel (4)
Tige rapide bleu Goujon de torsion vert
RM-0583
Cam
Ferrure
Titus
Blue Rapid Rod
Tige rapide bleu
2b
Confirmat screws
& cover caps
Vis Confirmat et
capuchons des vis
Gables
Panneau (1)
GA-0713 black / noir
GA-0793 cherry / cerise
GA-0773 maple / érable
GA-0703 white / blanc
Side Molding (2)
Moulure latérale
TR-0713 black / noir
TR-0793 cherry / cerise
TR-0773 maple / érable
TR-0703 white / blanc
2" Confirmat Screws
Vis Confirmat 2" (6)
RM-0001
¾" Nail (20)
Clou ¾"
RM-0022
RM-0501
Unlocked
Déverrouillé
2a
Tightening Cams
Serrage des ferrures
Use the flat head screwdriver
and turn cams to the RIGHT
almost 180 degrees until tight.
Utilizer le tournevis principal
plat et serrez les ferrures en
tournant vers LA DROITE
jusqu'a 180 degrés.
Backer / Dos (1)
BB-0138 black / noir
BB-0138 cherry / cerise
BB-9716 maple / érable
BB-0123 white / blanc
Right Side (1)
SR-0712 black / noir
SR-0792 cherry / cerise
SR-0772 maple / érable
SR-0702 white / blanc
Bottom
Le bas (1)
BT-0713 black / noir
BT-0793 cherry / cerise
BT-0773 maple / érable
BT-0703 white / blanc
Front Stabilizer (1)
Renforcement
ST-0713 black / noir
ST-0793 cherry / cerise
ST-0773 maple / érable
ST-0703 white / blanc
Plastic Dowels (8)
Goujons en plastique
RM-0072
Screw Cover Caps (4)
Capuchons des vis
RM-0226 black / noir
Tack Glide (4) RM-0620 cherry / cerise
Patin à clou RM-0523 maple / érable
RM-0139 RM-0008 white / blanc
Bottom
le bas
Shown Upside Down
Montré à l'envers
Titus
Unlocked
Déverrouillé
LB-0549 Page 1 of/de 2
Côté droit
Locked
Verrouillé
