Assembly Instructions
Instructions de montage
CONtACt US FIRSt
•
If you have received a damaged or defective part
•
If you are missing hardware or parts
•
For help with assembly
Replacement parts will leave our facility within two business days
via UPS ground or mail. Please note: shipping times will vary
depending on location.
Before you call please:
1)
Record the following information from the shipping label on the
outside of the box. You will need it for warranty purposes:
•
Ship To Name
•
Sales Order Number
2)
Note the product model number.
3)
Review the contents of your shipment to determine
what you are missing.
Option de service en ligne
•
Si vous avez reçu une pièce endommagée ou défectueuse
•
Si vous manquez la quincaillerie ou les pièces
Les pièces de rechange quitteront notre installation dans deux jours
ouvrables via UPS par terre ou le courrier. Notez s'il vous plaît que
les temps d'expédition varieront selon l'emplacement.
Pour parler avec quelqu'un en français, s'il vous plaît contacter
votre détaillant.

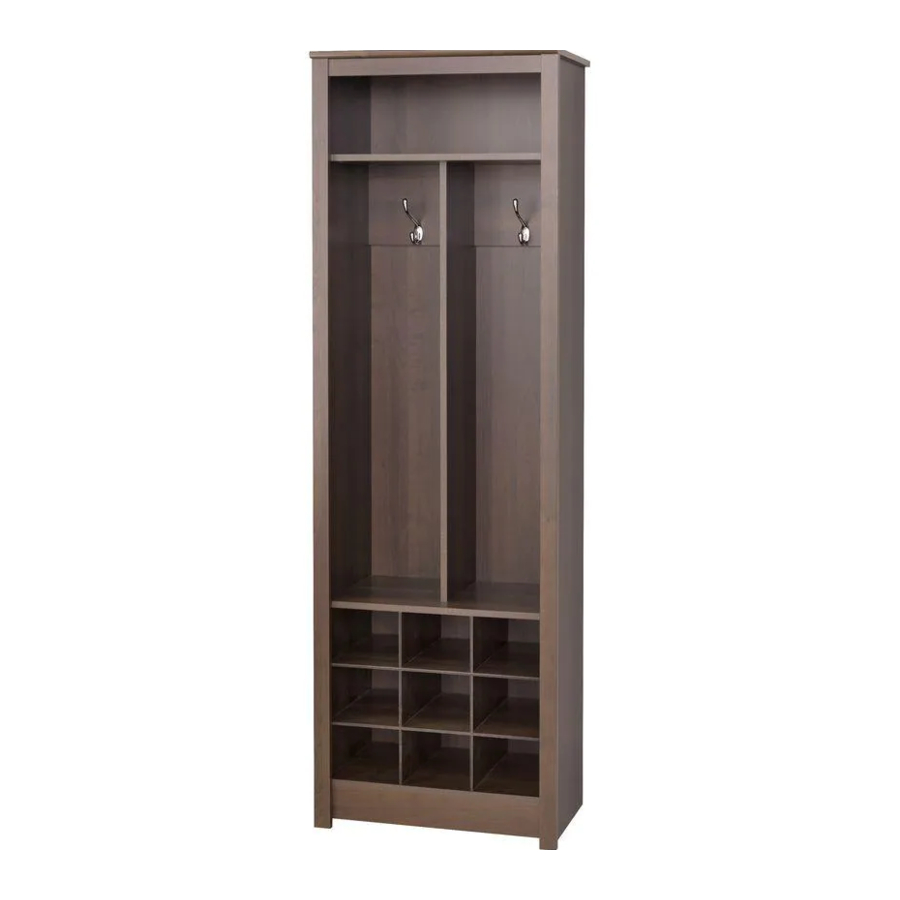

Space-Saving Entryway Closet with
Shoe Storage
Meuble de rangement compact
pour vestibule avec compartiments
pour chaussures
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Prepac SOH-0010
Summary of Contents for Prepac SOH-0010
- Page 1 Space-Saving Entryway Closet with Shoe Storage Assembly Instructions Meuble de rangement compact Instructions de montage pour vestibule avec compartiments pour chaussures CONtACt US FIRSt • If you have received a damaged or defective part • If you are missing hardware or parts •...
- Page 2 Cabinet Parts / Pièces d’armoire Top (1) Side Molding (2) Dessus Moulure latérale -E espresso -E espresso -D gray / gris -D gray / gris -w white / blanc -w white / blanc Middle Shelf (1) Top Moulding (1) Étagère du milieu Moulure supérieure -E espresso -E espresso...
- Page 3 Page 3 of 20...
-
Page 4: Hardware Identification
Hardware Identification Identification du matériel Blue Rapid Rod (8) Large Zinc Cam (34) 24mm Green Double Ended Tige rapide bleu Ferrure en zinc grande Twister Dowel (22) Connecting Rod (2) Goujon de torison vert Vis d’assemblage double 2” Confirmat Screw (4) Screw Cover Caps (2) Cam Cover Cap (16) Plastic Dowel (3) - Page 5 10 Minutes Screw green twister dowels into the Left (C5) and Right (C7) sides where shown Vissez les goujons de torison vert aux côtés gauche (C5) et droit (C7) comme montre Green Twister Dowel Goujon de torsion vert Insert cams into the Left (C5) and Right sides (C7) where shown Vissez les ferrures aux côtés gauche (C5) et droit (C7) comme montre...
- Page 6 5 Minutes Insert cams into the Upper Shelf (C3) Insérez les ferrures dans l’étagère supérieure (C3) Attach the Upper Shelf (C3) to the Right Side (C7) and tighten cams Fixez un renforcement supérieur (C3) et au côté droit (C7) et serrez les ferrures tightening Cams Serrez les ferrures Unlocked...
- Page 7 5 Minutes Insert cams into the Upper Stabilzers (C4) Insérez les ferrures dans les renforcement supérieur (C4) Connect one Upper Stabilizer (C4) to the Right Side (C7) Connectez un renforcement supérieur (C4) au côté droit (C7) Because the cams on the Upper Stabilizers face the back of the cabinet, you will tighten them in Step 13 Parce que les ferrures sur les renforcement...
- Page 8 5 Minutes Attach Center Gable (C6) to Upper Shelf (C3) with Confirmat Screws. Finish with screw cover caps Fixez le pignon central (C6) au étagère supérieure (C3) avec vis Confirmat. Couvercle avec les capuchons de vis Confirmat Screw Vis Confirmat Insert cams into the Middle Shelf (C9) Insérez les ferrures dans l’étagère du milieu (C9) Page 8 of 20...
- Page 9 5 Minutes Attach Middle Shelf (C9) to the Right Side (C7) and tighten cams Fixez étagère du milieu (C9) au côté droit (C7) et serrez les ferrrures Page 9 of 20...
- Page 10 5 Minutes Attach Center Gable (C6) to Middle Shelf (C9) with Confirmat Screws Fixez le pignon central (C6) au étagère du milieu (C9) avec vis Confirmat Insert cams into the Bottom Shelf (C12) Insérez les ferrures dans l’étagère du bas (C12) Page 10 of 20...
- Page 11 Attach Bottom Shelf (C12) to the Right Side (C7) and tighten cams 5 Minutes Fixez étagère du bas (C12) au côté droit (C7) et serrez les ferrrures Insert double-ended connecting rods THROUGH the Center Gable (C6) until they connect with the cams on the first Upper Stabilizer (C4).
- Page 12 5 Minutes Insert cams and wooden dowels into the Front Kicker (C13) Insérez les ferrures et les goujons de bois au renforcement avant (C13) Wood Dowel Goujons de bois Connect the second Upper Stabilizer (C4) to the Center Gable (C6). leave unlocked until Step 13 Connectez le deuxième renforcement supérieur (C4) au pignon inférieur (C6).
- Page 13 10 Minutes Attach Left Side (C5) to all pieces. Tighten cams on all three shelves and front kicker Fixez le côté gauche (C5) à toutes les pièces. Serrez les ferrures sur tout les étagères et le renforcement avant Screw green twister dowels into the Top (C1) Vissez les goujons de torison vert au dessus (C1)
- Page 14 5 Minutes Attach Top Molding (C2) to the Top (C1) Using your hands, apply even pressure to moldings and press firmly Attachez la moulure (C2) au dessus (C1) Utiliser vos mains, s’appliquer même de la pression aux moulures et à la presse fermement Attach the Top (C1) to Left &...
- Page 15 10 Minutes PUSH blue rapid rods into the side moldings (C8) POUSSEZ les tiges rapides bleues aux moulures latérale (C8) Blue Rapid Rods Tiges rapides bleues Attach the side moldings (C8) to sides and tighten cams Attachez une les moulures latérale (C8) aux côtés et serrez les ferrures.
- Page 16 Lift to upright position and tighten the cams on the back of the Upper Stabilzers (C4) Levez en position verticale Serrez les ferrures sur l’arrière des renforcements supérieur (C4) Interlock the horizontal (C11) and vertical (C10) dividers as shown Enclenchez les diviseurs horizontaux (C11) et verticaux (C10) comme montré. Finished Edge Côté...
- Page 17 Slide the assembled dividers into the cabinet from the back. Make sure the finished edges are facing the front Glissez les diviseurs assemblés dans l’armoire du dos. Assurez-vous que les bords de finition font face à l’avant Finished Edge Côté fini UN-Finished Edge Côté...
- Page 18 Attach backer (C14) with nails 10 Minutes Attachez le dos (C14) avec les clous ¾” Nail Clou ¾” Page 18 of 20...
- Page 19 10 Minutes Attach hooks to Upper Stabilizers (C4) Fixez les crochet de manteau aux renforcements supérieure (C4) #6 - 5/8” scew Vis no. 6 - 5/8 po. Cover all visible cams with cam covers Couvrez toutes les ferrures visible avec les couvertures de ferrures Page 19 of 20...
-
Page 20: Attaching The Cable Tie
10 Minutes Attaching the Cable tie Attacher et Utilisation de l’Attache de Câble We strongly recommend using a cable tie on all Nous recommandon utilisant fortement une attache furniture, especially if small children have access de câble sur tous les meubles, surtout si les petits enfants ont accès.
