2 Person Assembly Recommended
Il est recommandé de montez ce produit à 2 personnes
Dos personas son recomendadas para el ensamblaje del producto
Prepac Manufacturing Ltd.
SCW-0712-1
Hanging storage cabinet
Assembly Instructions
Instructions de montage
Instrucciones de armado
LB-1180 2021-09-17
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Prepac SCW-0712-1
Summary of Contents for Prepac SCW-0712-1

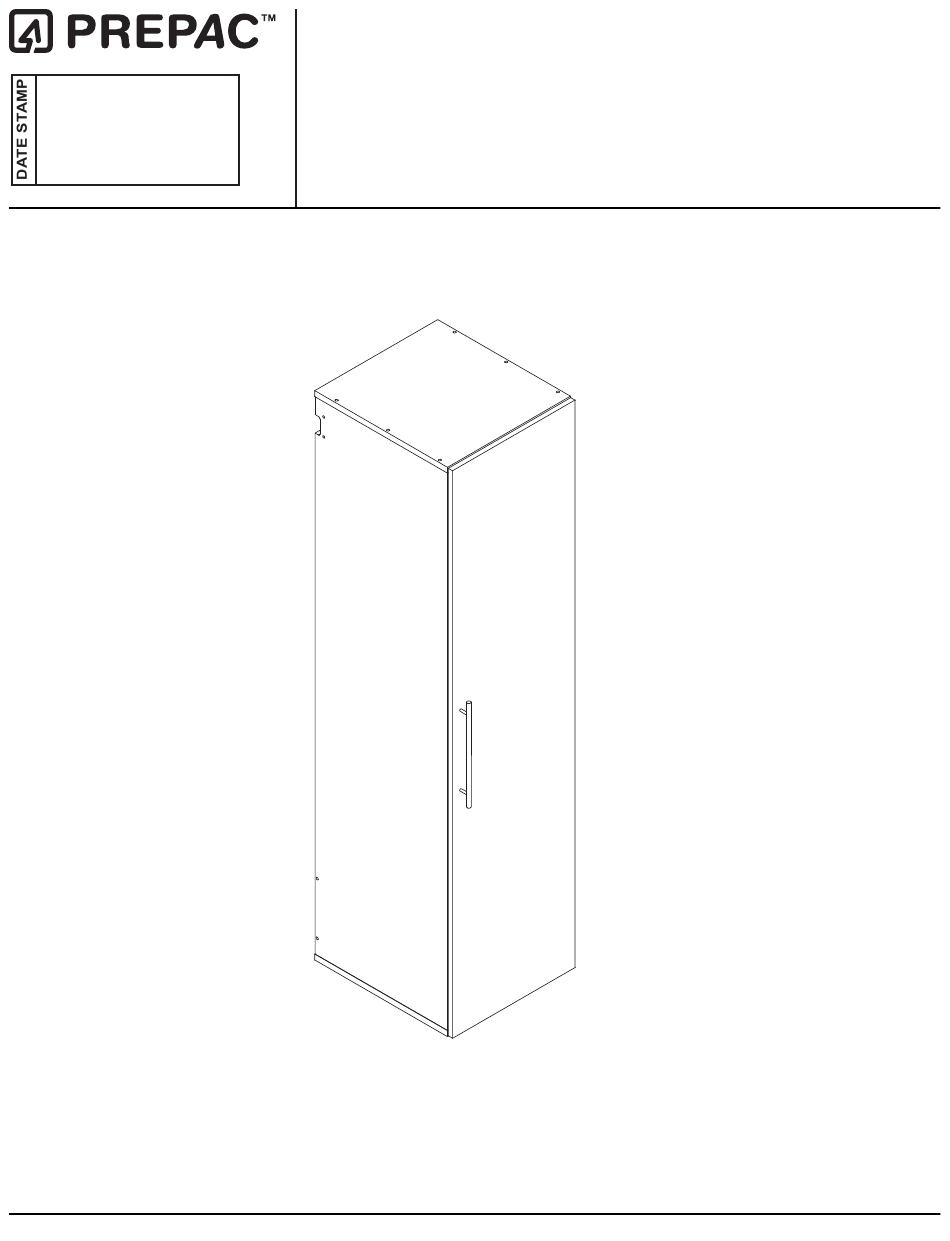

- Page 1 Assembly Instructions Instructions de montage SCW-0712-1 Instrucciones de armado Hanging storage cabinet 2 Person Assembly Recommended Il est recommandé de montez ce produit à 2 personnes Dos personas son recomendadas para el ensamblaje del producto Prepac Manufacturing Ltd. LB-1180 2021-09-17...
- Page 2 NEED ASSISTANCE CONTACT US FIRST! Website: Replacement parts will leave our facility within two business days via UPS ground or mail. Please note: shipping times will www.prepacmfg.com/content/replacement-part-order vary depending on location. Complete our easy to use order form Before you call please: Email: Record the following information from the shipping label parts@prepacmfg.com...
- Page 3 Parts / Pièces / Piezas Part numbers are for reference only. Les numéros de pièce sont à titre de référenceseulement. Los números de pieza son sólo de referencia. Product parts are not labeled. Les pièces du produit ne sont pas étiquetées. Las piezas del producto no están etiquetadas.
- Page 4 Required Tools Outils requis 3/16” Herramientas necesarias Hardware / Quincaillerie / Piezas de Conexión RM-0924 RM-0905 RM-0008-W RM-0313 RM-0001 RM-0008-B RM-0008-G RM-0923 RM-0004 RM-0016 RM-0836 RM-0103 RM-0834 RM-0501 RM-0835 RM-0837 RM-0018 RM-0906 RM-0014 Page 4 of 20...
- Page 5 RM-0836 RM-0837 RM-0313 RM-0834 RM-0501 RM-0018 Page 5 of 20...
- Page 6 RM-0103 Page 6 of 20...
- Page 7 RM-0103 Page 7 of 20...
- Page 8 RM-0001 RM-0008-W RM-0008-B RM-0008-G Page 8 of 20...
- Page 9 RM-0001 RM-0008-W RM-0008-B RM-0008-G Page 9 of 20...
- Page 10 RM-0001 RM-0008-W RM-0008-B RM-0008-G Page 10 of 20...
- Page 11 RM-0014 3/16th inch (5mm) 3/16 de pouce de diamètre ième Page 11 of 20...
- Page 12 RM-0004 RM-0016 RM-0906 Page 12 of 20...
- Page 13 Fixing Screw La vis de fixation Tornillo de fijación Page 13 of 20...
- Page 14 Hinge Adjustments Ajustements de charnière Ajustes de bisagra Hinges are 6-way adjustable, Les charnières sont 6-voies réglables, vous Las bisagras son ajustables en 6 direcciones, allowing you to make precise adjustments. permettant d’effectuer des réglages précis. permitiéndole hacer ajustes precisos. Vertical Door Alignment: Loosen the top &...
-
Page 15: Online Help
L’AIDE EN LIGNE To see a how-to installation video, click on Pour visionner le vidéo décrivant l’installation “How to Install Prepac’s Garage Storage rangement de garage de suspension, consultez Collection” on the Assembly page in the la page de Soutien Produits sur notre site web : Support section of our website: www.prepacmfg.com/content/assembly... - Page 16 Hanging a Single Accrocher une seule 18” Cabinet armoire 18 po. If you are installing one cabinet only, make sure the Si vous installez un seul cabinet uniquement, metal rail covers 3 studs and center the cabinet assurez-vous que le rail métallique couvre 3 across the studs.
- Page 17 Hanging Multiple Cabinets Pour suspendre plusieurs armoires We will illustrate how hang multiple cabinets using the Nous allons illustrer comment accrocher plusieurs armoires à sample configuration below. partir de l’exemple de configuration ci-dessous. 1. On your wall, mark where the cabinets will be 1.
- Page 18 The illustration below shows where the Metal Rails & L’illustration ci-dessous montre où les rails métalliques & Connecting Braces should be attached to the wood la connexion les accolades ne doivent être connectés au studs for this configuration bois goujons pour cette configuration NOTE: Rails and Braces are shown ABOVE cabinets REMARQUE : Les rails et les accolades sont indiqués for clarity...
- Page 19 Installing Hang Ups Garage Cabinets Installation “Hang Ups” Garage armoires Measure 79½ inches from the floor and make multiple marks along the wall Mesurer 79½ pouces du sol et faire plusieurs repères le long du mur 79½” With a level, connect the marks Avec un niveau, connectez les marques Page 19 of 20...
- Page 20 Find the center of the wall studs and mark the Pre-drill holes 3 inches deep at the locations location of each stud along the line. Studs you had marked. Use a 7 / 32 nd inch drill bit are typically 16 inches apart center to center. Faites trois performations de 3 pouces de Trouver le centre du mur et marquer l’em- profondeur aux points que vous avez marqué...
- Page 21 Hang the First Rail Attach the Connecting Brace Accrocher la première position de Rail Fixez le renfort reliant Position the Metal Rail over the pre-drilled holes and Position the Connecting Brace so that it overlaps the insert wood screws into the first & second holes. last hole on the First Metal Rail. Insert the remaining Tighten screws with the Allen Key provided.
- Page 22 Hanging the Second Rail Accrocher le deuxième position de Rail Slide the second Metal Rail BEHIND the Faites glisser le Rail Métallique deuxième derrière le Connecting Brace connectant le renfort Secure the Connecting Brace to the Sécuriser la connexion renfort pour le deuxième rail Second Rail Page 22 of 20...
- Page 23 Carefully hang the cabinet onto the Metal Rail until it locks into place. Laisser pendre soigneusement le cabinet sur la rail métallique jusqu’à ce qu’elle se verrouille en place. Make sure the Rail Hook slides fully into the notch on the Metail Rail Track. Assurez-vous que le crochet de Rail de diapositives pleinement dans l’encoche du Metail voies de chemin de fer.
