BOOMKIT4-6
A
IT
Avvertenze per la sicurezza
• ATTENZIONE! – Il presente manuale contiene importanti
istruzioni e avvertenze per la sicurezza delle persone. Un'in-
stallazione errata può causare gravi ferite. Prima di iniziare il
lavoro è necessario leggere attentamente tutte le parti del ma-
nuale. In caso di dubbi, sospendere l'installazione e richiedere
chiarimenti al Servizio Assistenza Nice.
• ATTENZIONE! – Istruzioni importanti: conservare questo
manuale per eventuali interventi di manutenzione e di smal-
timento del prodotto.
• ATTENZIONE! Rispettare le seguenti avvertenze:
– Prima di iniziare l'installazione verificare le "Caratteristiche tecni-
che del prodotto", in particolare se il presente prodotto è adatto
ad automatizzare la vostra parte guidata. Se non è adatto, NON
procedere all'installazione.
– Prima di procedere con l'installazione del prodotto, verificare
che tutto il materiale da utilizzare sia in ottimo stato ed adeguato
all'uso.
– Durante l'installazione maneggiare con cura il prodotto evitando
schiacciamenti, urti, cadute o contatto con liquidi di qualsiasi na-
tura. Non mettere il prodotto vicino a fonti di calore, né esporlo
a fiamme libere. Tutte queste azioni possono danneggiarlo ed
essere causa di malfunzionamenti o situazioni di pericolo. Se
questo accade, sospendere immediatamente l'installazione e
rivolgersi al Servizio Assistenza.
– Il materiale dell'imballo del prodotto deve essere smaltito nel pie-
no rispetto della normativa locale.
– Prevenire ed evitare ogni forma di intrappolamento tra le parti in
movimento e quelle fisse durante le manovre.
– Dopo l'installazione, assicurarsi che il meccanismo sia regolato
correttamente e che il sistema di protezione e l'eventuale sbloc-
co manuale funzioni correttamente.
B

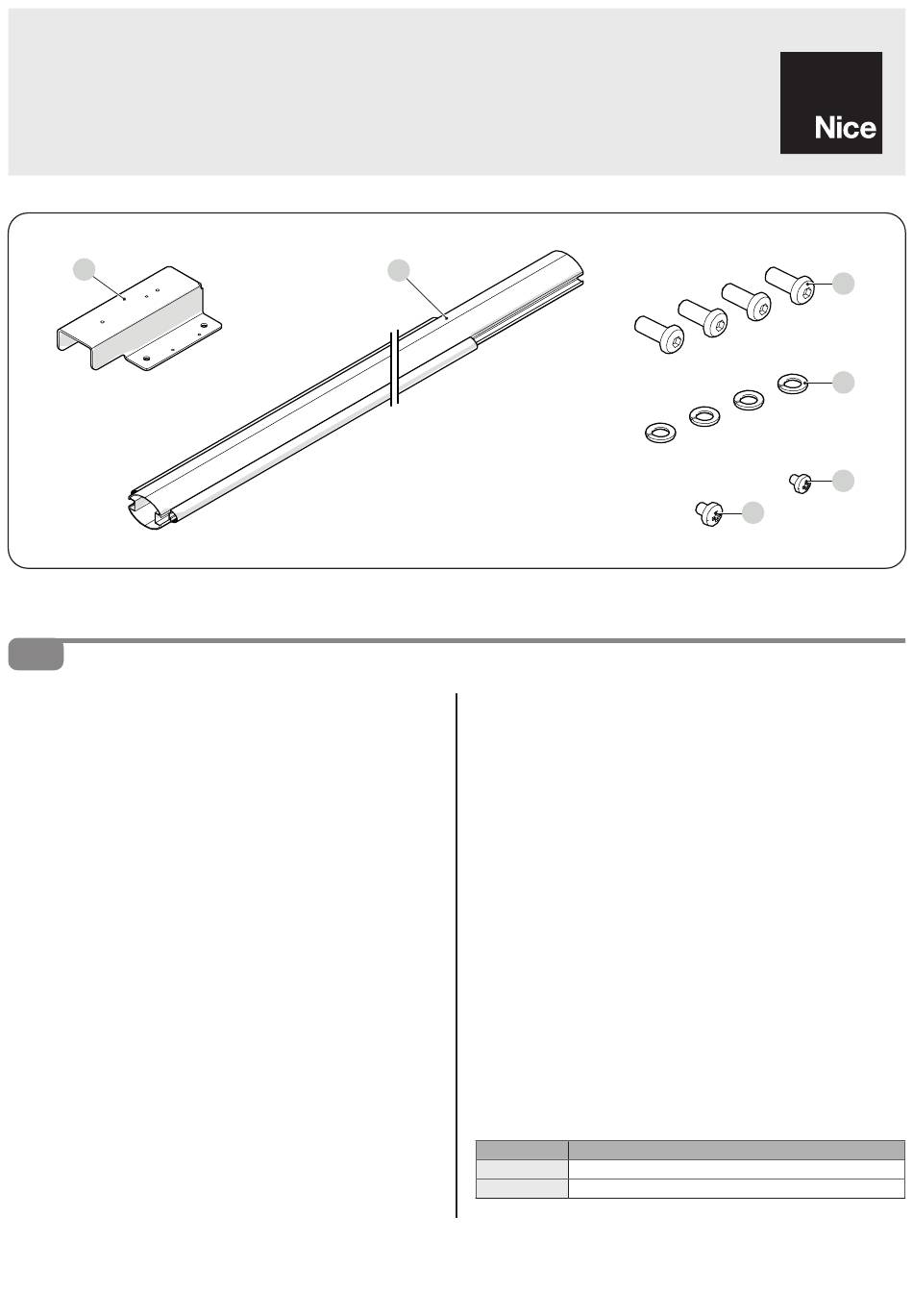

Fornitura
A Omega di fissaggio asta
B Asta in alluminio
C Vite M8x16 TE 8.8 zincata bianca UNI 5739 (x4)
D Rondella grower diametro 8 inox a2 UNI1751 (x4)
E Vite M5x6 TC zincata bianca UNI 7687
F
Vite M4x5 TC zincata bianca UNI 7687
Installazione
01. Togliere il tappo serigrafato (1) con logo Nice, quindi svitare la vite (2) e
rimuovere il coperchio dell'asta (3) (fig. 1);
02. Svitare le quattro viti (4) e relative rondelle grower (5) che fissano il porta-a-
sta, tutte le viti NON dovranno essere riutilizzate, utilizzate esclusivamente
le viti e le rondelle fornite con il kit (fig. 1);
03. Rimuovere il porta-asta (6) e l'asta (7) che deve essere sostituita (fig. 1);
04. Inserire la nuova asta (B) fornita con il kit all'interno dell'omega di fissaggio
(A) (fig. 2);
05. Fissare l'assieme ottenuto con le quattro viti M8 (C) corredate di rondelle
grower (D) presenti all'interno del kit (fig. 2);
06. Fissare il coperchio dell'asta (3), avvitare la vite M5x6 (E) nel foro (G) e la
vite M4x5 (F) nel foro (H) (fig. 3);
07. Riposizionare il tappo serigrafato (1), precedentemente rimosso, prestare
attenzione ad inserire correttamente i due pin negli appositi fori, premere
fino a sentire il suono di aggancio (fig. 3);
08. Consultare la documentazione ed eseguire qualche manovra per assicu-
rarsi che l'installazione sia andata a buon fine (fig. 4).
Compatibilità con gli accessori Nice
Kit
BOOMKIT4 WA1; WA3; SIA3
BOOMKIT6 WA7; WA21; WA22; WA24
Aste compatibili
C
D
F
E
