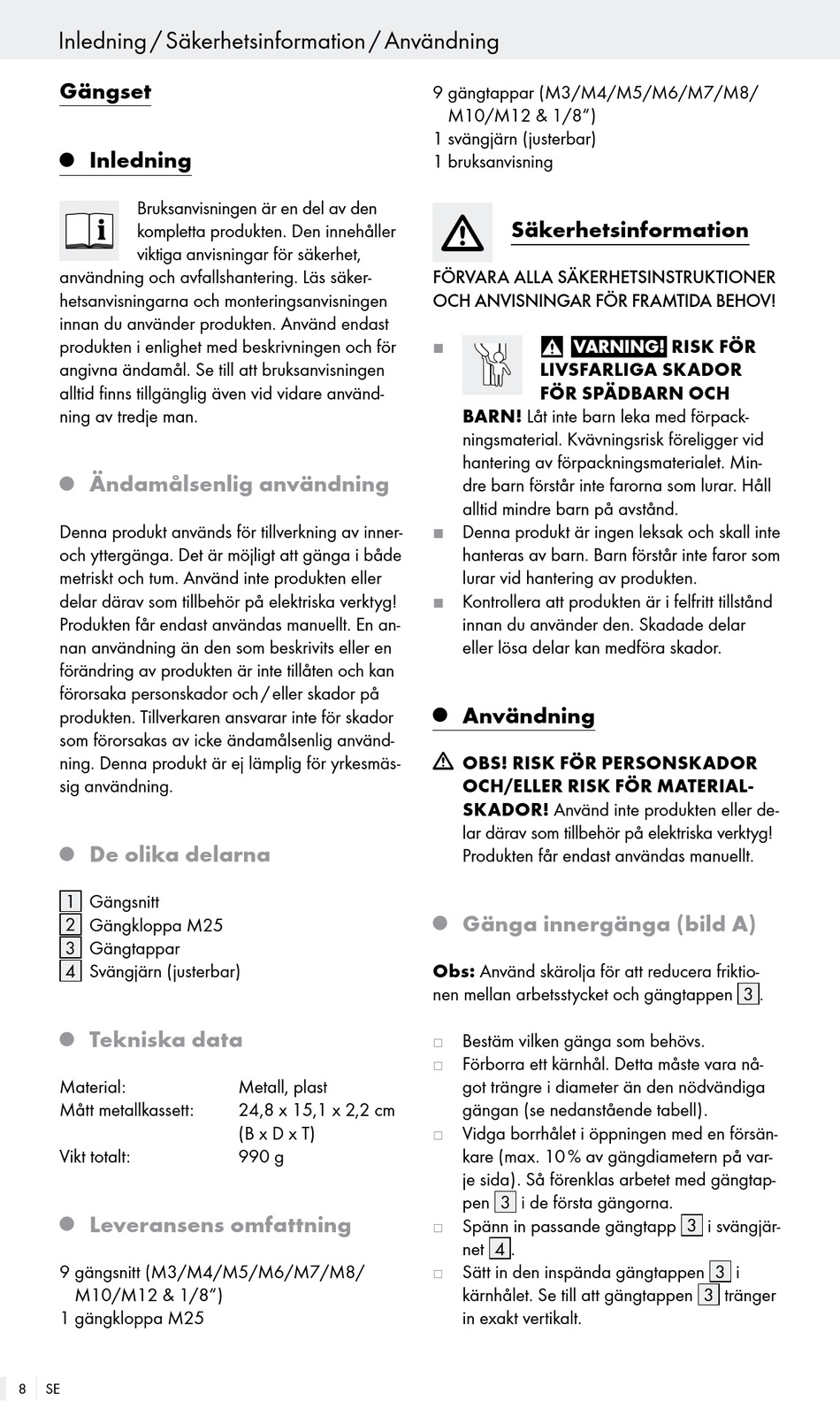

Powerfix Profi Tap & Die Set Operation And Safety Notes page 8

Inledning / Säkerhetsinformation / Användning
gängset
Inledning
Q
Bruksanvisningen är en del av den
kompletta produkten. Den innehåller
viktiga anvisningar för säkerhet,
användning och avfallshantering. Läs säker-
hetsanvisningarna och monteringsanvisningen
innan du använder produkten. Använd endast
produkten i enlighet med beskrivningen och för
angivna ändamål. Se till att bruksanvisningen
alltid finns tillgänglig även vid vidare använd-
ning av tredje man.
Ändamålsenlig användning
Q
Denna produkt används för tillverkning av inner-
och yttergänga. Det är möjligt att gänga i både
metriskt och tum. Använd inte produkten eller
delar därav som tillbehör på elektriska verktyg!
Produkten får endast användas manuellt. En an-
nan användning än den som beskrivits eller en
förändring av produkten är inte tillåten och kan
förorsaka personskador och / eller skador på
produkten. Tillverkaren ansvarar inte för skador
som förorsakas av icke ändamålsenlig använd-
ning. Denna produkt är ej lämplig för yrkesmäs-
sig användning.
De olika delarna
Q
1 Gängsnitt
2 Gängkloppa M25
3 Gängtappar
4 Svängjärn (justerbar)
Tekniska data
Q
Material:
Mått metallkassett:
Vikt totalt:
Leveransens omfattning
Q
9 gängsnitt (M3/M4/M5/M6/M7/M8/
M10/M12 & 1/8")
1 gängkloppa M25
8 SE
Metall, plast
24,8 x 15,1 x 2,2 cm
(B x D x T)
990 g
9 gängtappar (M3/M4/M5/M6/M7/M8/
M10/M12 & 1/8")
1 svängjärn (justerbar)
1 bruksanvisning
Säkerhetsinformation
förvArA AllA säKerhetsinstruKtioner
och AnvisningAr för frAmtidA Behov!
J
VarnIng!
LIVSFarLIga SkaDOr
FÖr SPÄDBarn OCH
Barn! Låt inte barn leka med förpack-
ningsmaterial. Kvävningsrisk föreligger vid
hantering av förpackningsmaterialet. Min-
dre barn förstår inte farorna som lurar. Håll
alltid mindre barn på avstånd.
J
Denna produkt är ingen leksak och skall inte
hanteras av barn. Barn förstår inte faror som
lurar vid hantering av produkten.
J
Kontrollera att produkten är i felfritt tillstånd
innan du använder den. Skadade delar
eller lösa delar kan medföra skador.
användning
Q
OBS! rISk FÖr PErSOnSkaDOr
OCH/ELLEr rISk FÖr maTErIaL-
SkaDOr! Använd inte produkten eller de-
lar därav som tillbehör på elektriska verktyg!
Produkten får endast användas manuellt.
gänga innergänga (bild a)
Q
Obs: Använd skärolja för att reducera friktio-
nen mellan arbetsstycket och gängtappen 3 .
Bestäm vilken gänga som behövs.
j
Förborra ett kärnhål. Detta måste vara nå-
j
got trängre i diameter än den nödvändiga
gängan (se nedanstående tabell).
j Vidga borrhålet i öppningen med en försän-
kare (max. 10 % av gängdiametern på var-
je sida). Så förenklas arbetet med gängtap-
pen 3 i de första gängorna.
Spänn in passande gängtapp 3 i svängjär-
j
net 4 .
j Sätt in den inspända gängtappen 3 i
kärnhålet. Se till att gängtappen 3 tränger
in exakt vertikalt.
rISk FÖr
