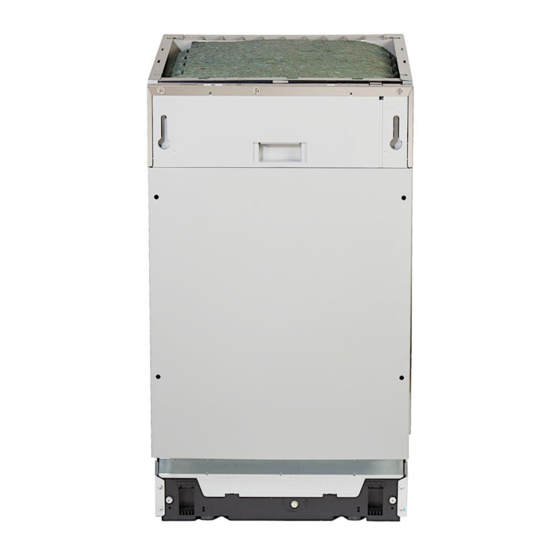

  • Page 1 TECHNOLOGIE FÜR DEN HAUSHALT TECHNOLOGY FOR DOMESTIC USE 12.03.2022 ESCHIRRSPÜLER EDIENUNGSANLEITUNG VOLLINTEGRIERT ISHWASHER NSTRUCTION ANUAL FULLY INTEGRATED GSP9-5FI Deutsch Seite English Page www.pkm-online.de...

  • Page 2: Table Of Contents

    Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort.
  • Page 3 4.2 Klarspüler ....................... 37 4.2.1 Füllen des Klarspüler - Behälters ..............38 4.2.2 Einstellen des Klarspülerverbrauchs ............40 4.3 Spülmaschinen-Spülmittel ..................41 4.3.1 Der Spülmittelbehälter ................... 42 4.4 Zusammenfassung der Grundfunktionen ............45 5. Geschirrkörbe ......................47 5.1 Allgemeine Hinweise für das Beladen der Geschirrkörbe ........ 47 5.2 Oberer Geschirrkorb .....................
  • Page 4 8.6 Außerbetriebnahme ....................74 9. Problembehandlung ....................74 9.1 Fehlermeldungen ....................78 10. Technische Daten ...................... 80 11. Entsorgung ......................... 81 12. Garantiebedingungen ....................82 Entsorgen Sie dieses Gerät nicht zusammen mit ihrem Hausmüll. Das Gerät darf nur über eine Sammelstelle für wiederverwendbare elektrische und elektronische Geräte entsorgt werden.

  • Page 5: Sicherheitshinweise

    1. Sicherheitshinweise LESEN SIE VOR DER ERSTEN BENUTZUNG DES GERÄTES DIE GESAMTEN SICHERHEITSHINWEISE UND SICHERHEITSANWEISUNGEN GRÜNDLICH DURCH. Die darin enthaltenen Informationen dienen dem Schutz Ihrer Gesundheit. Die Nichtbeachtung der Sicherheitshinweise kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen. Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist.

  • Page 6: Signalwörter

    1.1 Signalwörter verweist eine WARNUNG! verweist auf eine GEFAHR! Gefahrensituation, die, wenn sie nicht Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche abgewendet wird, eine unmittelbare bevorstehende Gefährdung für Leben Gefährdung für Leben und Gesundheit zur Folge hat. und Gesundheit zur Folge hat. VORSICHT! verweist auf eine verweist eine...
  • Page 7 6. Versuchen Sie niemals selbst, das Gerät zu reparieren. Falls Ihr Gerät nicht ordnungsgemäß funktioniert, kontaktieren Sie den Kundendienst oder das Geschäft, in dem Sie das Gerät erworben haben. Lassen Sie nur Original-Ersatzteile einbauen. 7. Achten Sie darauf, dass sich das Netzanschlusskabel nicht unter dem Gerät befindet oder durch das Bewegen des Gerätes beschädigt wird.
  • Page 8 4. Betreiben Sie das Gerät nur mit 220~240 V / 50 Hz Wechsel- spannung. Alle Netzanschlussleitungen, die Beschädigungen aufweisen, müssen einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgewechselt werden. Lassen Sie alle Reparaturen nur von Ihrem autorisierten Kundendienst durchführen. 5. Verwenden Sie zum Anschluss des Gerätes an die Stromversorgung keine Steckdosenleisten, Mehrfachsteckdosen oder Verlängerungs- kabel.
  • Page 9 19. Halten Sie Kinder fern von Spülmaschinen-Spülmitteln und Spülzusätzen. Lassen Sie Kinder nicht ans Gerät, wenn die Türe geöffnet ist, da sich noch Spülmaschinen-Spülmittel im Inneren des Gerätes befinden könnte. 20. Wenn alle Kontrollleuchten auf dem Bedienfeld flimmern, liegt eine Fehlfunktion des Gerätes vor.
  • Page 10 Grund unsachgemäßer Nutzung entstanden sind. KORROSIONSGEFAHR! 4. Immer wenn Sie Wasserenthärter / Spülmaschinensalz in den dafür vorgesehenen Behälter füllen, läuft Wasser über, in welchem bereits Wasserenthärter / Spülmaschinensalz in gelöster Form enthalten ist. Dieses Wasser sowie noch nicht gelöste Partikel verursachen Korrosion.

  • Page 11: Installation

    16. Gegenstände aus Kunststoffen dürfen nicht die Heizelemente berühren. 17. Geben Sie nur solche Gegenstände aus Kunststoffen in das Gerät, die zur Reinigung in einem Geschirrspüler geeignet sind. Geeignete Gegenstände werden durch ihren Hersteller entsprechend gekennzeichnet. 18. Überprüfen Sie nach jedem Spülprogramm, ob der Aufnahme- behälter für das Spülmaschinen-Spülmittel leer ist.

  • Page 12: Entpacken Und Wahl Des Standorts

    2.1 Entpacken und Wahl des Standorts WARNUNG! Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyethylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern und Tieren gelangen. ERSTICKUNGS- GEFAHR! VERLETZUNGSGEFAHR! 1. Packen Sie das Gerät vorsichtig aus. Das Gerät ist möglicherweise für den Transport mit Transportsicherungen geschützt.

  • Page 13: Raumbedarf

    5. Kleben Sie den Kondenswasser-Schutzstreifen auf die Unterseite der Arbeitsplatte. ONDENSWASSER CHUTZSTREIFEN HINWEIS! Ein nichtordnungsgemäßes Anbringen des Kondenswasser- Schutzstreifens kann zu einer Beschädigung der Arbeitsplatte führen. 2.3 Raumbedarf AUMBEDARF DES ERÄTES (Tür geschlossen) (Tür geöffnet / 90°) 815 mm 448 mm 550 mm 1150 mm...

  • Page 14: Installation Des Wasserzufuhrschlauchs (Kaltwasser)

    EITLICHER AUMBEDARF DER GEÖFFNETEN ERÄTETÜR Um die Tür des Geschirrspülers ungehindert öffnen zu können, muss der seitliche Mindestabstand der geöffneten Tür zu einem Schrank / einer Wand etc. mindestens 50 mm betragen (s. Abb. unten). CHRANK AND ETC ESCHIRRSPÜLER (geöffnet) ÜR DES ESCHIRRSPÜLERS der geöffneten Tür zu einem...
  • Page 15 Wenden Sie sich an den Kundendienst, falls Ihr Wasseranschluss abweichende Werte aufweist. ICHERHEITSWASSERZUFUHRSCHLAUCH ❖ Es handelt sich hierbei um einen Doppelwand-Schlauch. Das Sicherheitssystem unterbricht den Wasserfluss, wenn der Versorgungsschlauch bricht und der Bereich zwischen dem Versorgungsschlauch selbst und dem gerippten äußeren Schlauch voll Wasser ist.

  • Page 16: Installation Des Abwasserschlauchs

    ASSERZUFUHRSCHLAUCH DEINSTALLIEREN 1. Schließen Sie die Wasserversorgung (Wasserhahn). 2. Verringern Sie den Wasserdruck, indem Sie den Druckminderungs-Knopf drücken. Der verminderte Druck schützt Sie und den Raum vor spritzendem Wasser. 3. Nehmen Sie erst danach den Wasserzufuhrschlauch vom Wasserhahn ab. 2.5 Installation des Abwasserschlauchs ❖...
  • Page 17 A: S NSTALLATION PÜLBECKEN B: A Ø mind. 40 mm NSTALLATION BWASSERROHR ESCHIRRSPÜLER ÜCKSEITE ASSEREINLASS ASSERAUSLASS ETZKABEL BWASSERSCHLAUCH BWASSERROHR PÜLBECKEN RBEITSPLATTE 4. Befestigen Sie den Abwasserschlauch ordnungsgemäß mit einer Schelle (s. Abb. unten).
  • Page 18 Bei einem Anschluss an einen festen Abfluss muss der Abwasseranschluss fest und sicher befestigt werden, um Wasserlecks zu vermeiden. Falls das freie Ende des Abwasserschlauchs höher als 1000 mm liegt, kann überschüssiges Wasser im Schlauch nicht direkt abgeführt werden. Lassen Sie das überschüssige Wasser in einen Behälter ab, den Sie von außen in einer geeigneten Höhe anhalten.

  • Page 19: Hocheinbau

    2.6 Hocheinbau ❖ Teil- und vollintegrierte Geräte sind bei ordnungsgemäßem Anschluss auch hocheinbaufähig. ❖ Eine Manschette gewährleistet eine Krümmung des Schlauchs. An der Manschette befindet sich eine Haltevorrichtung zur Befestigung der Manschette. Der Abwasserschlauch muss am höchsten Punkt der Manschette eine Höhe von mindestens 400 mm aufweisen.

  • Page 20: Elektrischer Anschluss

    HINWEIS! Nach Beendigung der Installation des Wasseranschlusses und der Abwasserführung sowie vor der regulären Erstinbetriebnahme müssen die Anschlüsse – auch am Gerät selbst – auf ihre Dichtheit überprüft werden. Der Hersteller ist nicht für durch unsachgemäße Installation verursachte Schäden haftbar. 2.7 Elektrischer Anschluss GEFAHR! Verändern Sie niemals den mit dem Gerät mitgelieferten...

  • Page 21: Installation Des Gerätes In Der Einbauöffnung

    2.8 Installation des Gerätes in der Einbauöffnung ❖ Das Gerät muss mit seiner Rückseite zur Wand ausgerichtet sein und über einen Wasserzufuhr- und einen Abwasserschlauch verfügen, die für gewöhnlich rechts oder links angebracht werden können ❖ Das Gerät muss in der Nähe eines bestehenden Wasserzulaufs und Wasserablaufs, sowie in der Nähe einer Sicherheitssteckdose installiert werden.

  • Page 22: Gerät Ordnungsgemäß Ausrichten

    WARNUNG! Das Netzanschlusskabel sowie die Schläuche dürfen bei der Installation des Gerätes in der Einbauöffnung nicht geknickt oder gequetscht werden. 3. Der Freiraum zwischen der Oberseite des Gerätes und der Arbeitsplatte muss weniger als 5 mm betragen; siehe auch Kapitel 2.9 G ERÄT ORDNUNGSGEMÄß...
  • Page 23 5. Um die (C 2) einzustellen, verwenden Sie einen flachen VORDEREN TANDFÜßE Schraubendreher. Justieren Sie die vorderen Standfüße, bis das Gerät waagerecht und stabil ausgerichtet ist. Achten Sie beim Justieren der Standfüße auf die auf dem Gerät angegebenen Pfeilrichtungen (Anheben bzw. Absenken des Gerätes). Der Freiraum zwischen der Oberseite des Gerätes und der Arbeitsplatte muss weniger als 5 mm betragen.

  • Page 24: Befestigung Der Zierverkleidung

    Abb. ähnlich. Modifikationen sind möglich. : waagerechten Stand in der Tiefe prüfen ASSERWAAGE : waagerechten Stand in der Breite prüfen ASSERWAAGE Stellschraube zur Justierung des HINTEREN TANDFUßES ORDERE TANDFÜßE 2.10 Befestigung der Zierverkleidung 1. Entfernen Sie die vier kurzen Schrauben (A) aus der Gerätetür (s. Abb. unten). (4 St.) CHRAUBENLÖCHER KURZE...
  • Page 25 2. Befestigen Sie den Griff an der Zierverkleidung und hängen Sie diese dann mit den Schrauben / Haken in die entsprechenden Öffnungen auf der Außenseite der Gerätetür ein (B): s. Abb. unten. Ö FFNUNGEN ZUM INHÄNGEN DER IERVERKLEIDUNG 3. Richten Sie die Zierverkleidung ordnungsgemäß an der Außenseite der Gerätetür aus und befestigen Sie sie mit den vier langen Schrauben (C): s.

  • Page 26: Einstellen Der Türfederspannung

    (4 St.) CHRAUBENLÖCHER LANGE CHRAUBEN IERVERKLEIDUNG NNENSEITE DER ERÄTETÜR 2.11 Einstellen der Türfederspannung ❖ Versuchen Sie nach Installation der Zierverkleidung die Tür zu öffnen und zu schließen, um die Balance der Tür zu überprüfen und zu entscheiden, ob sie in dieser Einbaustellung verbleiben kann.

  • Page 27: Anbringen Der Oberen Distanzleiste

    2.12 Anbringen der oberen Distanzleiste Ausstattung abhängig vom Modell. Die obere Distanzleiste besteht aus mehreren Lagen. Passen Sie die Höhe der Leiste dem abzudeckenden Abstand an, indem Sie von unten die nötige Anzahl an Lagen vorsichtig entfernen. Verwenden Sie hierfür die Klick- Verschlüsse rechts, links und hinten.

  • Page 28: Ansicht Des Gerätes Und Des Bedienfeldes

    3. Ansicht des Gerätes und des Bedienfeldes 3.1 Ansicht des Gerätes Abb. ähnlich: Modifikationen sind möglich.

  • Page 29: Ansicht Des Bedienfeldes: Bedientasten Und Anzeigen

    BERER PRÜHARM EDIENFELD NTERER PRÜHARM PÜLMITTELBEHÄLTER ILTERSYSTEM ASSERENTHÄRTER EHÄLTER UBEHÖR ESTECKKORB ESTECKREGAL BERER ESCHIRRKORB NTERER ESCHIRRKORB 3.2 Ansicht des Bedienfeldes: Bedientasten und Anzeigen Das Bedienfeld befindet sich auf der Oberseite der Gerätetür. EDIENTASTEN « E » - T ASTE ➢ Taste zum Ein-, Ausschalten der Stromversorgung des Gerätes.
  • Page 30 « S » - T TARTZEITVORWAHL ASTE ➢ Zur Voreinstellung Timers für einen zeitverzögerten Start von 3, 6 oder 9 Stunden. ➢ Drücken Sie die « S » - T TARTZEITVORWAHL ASTE wiederholt, um die gewünschte Verzögerungszeit einzustellen. ➢ Siehe auch Kapitel 6.2.1 Z USÄTZLICHE ROGRAMM FUNKTIONEN WÄHLEN...
  • Page 31 : « 90 . » ROGRAMMANZEIGE ➢ Diese Programmanzeige leuchtet, wenn das Spül- programm « 90 . » eingestellt ist. ➢ Das Programm ist geeignet für das alltägliche Spülen von leicht / normal verschmutztem Geschirr, Töpfen etc. ➢ Siehe auch Kapitel 6. D PÜLPROGRAMME : «...

  • Page 32: Vor Der Ersten Benutzung

    4. Vor der ersten Benutzung Ü BERPRÜFEN IE VOR DEM TARTEN DES ERÄTES 1. das Gerät gerade und fest steht. 2. die Wasserzufuhr geöffnet ist. 3. die Verbindungen der Zu- und Ableitung dicht sind. 4. das Netzkabel fest in der Steckdose steckt. 5.

  • Page 33: Füllen Des Wasserenthärter - Behälters

    HINWEIS! Wasserenthärter / Spülmaschinensalz verursacht Korrosion, wenn nicht direkt nach dem Einfüllen ein komplettes Spülprogramm aktiviert wird! Korrosion kann das Gerät irreparabel beschädigen. Der Hersteller ist nicht für Schäden haftbar, die durch Korrosion auf Grund unsachgemäßer Nutzung entstanden sind. KORROSIONS- GEFAHR! ❖...

  • Page 34: Wasserhärtegrade / Wasserenthärterverbrauch

    5. Die Wasserenthärteranzeige erlischt gewöhnlich nach dem Befüllen des Behälters. 6. Starten Sie sofort ein Spülprogramm, nachdem Sie den Wasserenthärter - Behälter befüllt haben: z. B. das Programm « S »; siehe auch Kapitel 4.4 CHNELL und Kapitel 6.2 S USAMMENFASSUNG DER RUNDFUNKTIONEN TARTEN EINES...
  • Page 35 Das Gerät verfügt über insgesamt 6 Wasserenthärter - Verbrauchsstufen (H 1 - H 6). Es wird empfohlen die Verbrauchsstufe nach der untenstehenden Tabelle einzustellen; siehe auch Kapitel 4.1.3 E INSTELLEN DES ASSERENTHÄRTER VERBRAUCHS ASSERENTHÄRTER ASSERHÄRTE STUFE °dH °fH °C LARKE MMOL ERÄTEEINSTELLUNG 0 - 5...

  • Page 36: Einstellen Des Wasserenthärterverbrauchs

    Jeder Programmlauf mit einer Wasserenthärterzufuhr verbraucht zusätzlich 2,0 Liter Wasser, der Energieverbrauch steigt um 0,02 kWh und die jeweilige Programmdauer verlängert sich um 4 Minuten. 4.1.3 Einstellen des Wasserenthärterverbrauchs ❖ Ihr Gerät erlaubt das Einstellen der benötigten Menge an Wasserenthärter basierend auf dem Wasserhärtegrad.

  • Page 37: Klarspüler

    Wasserenthärter (= Spülmaschinensalz) wird seitens des Gerätes einem laufenden Programm automatisch zugeführt. Wann und wieviel Wasserenthärter das Gerät während eines laufenden Programms zuführt, ist abhängig von der individuell eingestellten Wasserenthärterstufe (H 1 - H 6); s. Tabelle in Kapitel 4.1.2 ASSERHÄRTEGRADE ASSERENTHÄRTERVERBRAUCH ASSERHÄRTE...

  • Page 38: Füllen Des Klarspüler - Behälters

    ❖ Überfüllen Sie den Klarspüler - Behälter nicht, da es ansonsten zu starker Schaumbildung kommen kann. Wischen Sie verschütteten Klarspüler mit einem weichen Tuch auf. ❖ Vergessen Sie nicht, nach dem Befüllen die Klappe des Klarspüler - Behälters wieder zu schließen. ❖...
  • Page 39 ERSCHLUSSKAPPE LARSPÜLER EHÄLTER ÜLLANZEIGE 2. Füllen Sie den Klarspüler in den Behälter. Überfüllen Sie den Behälter nicht (max. 140 ml): Füllanzeige « X » = dunkler Punkt = Behälter ist voll (s. Abb. unten). 3. Setzen Sie die Verschlusskappe wieder auf (wie auf der unteren Abb. gezeigt) und drehen Sie sie im Uhrzeigersinn fest (s.

  • Page 40: Einstellen Des Klarspülerverbrauchs

    4.2.2 Einstellen des Klarspülerverbrauchs ❖ Um eine bessere Trocknungsleistung zu erzielen, kann der Klarspülerverbrauch individuell eingestellt werden. Sechs Verbrauchseinstellungen sind wählbar (« 1 - 6 »). Je höher die Ver- brauchsstufe, desto höher der Klarspülerverbrauch: a. « 1 » = minimaler Klarspülerverbrauch b.

  • Page 41: Spülmaschinen-Spülmittel

    4.3 Spülmaschinen-Spülmittel PÜLMASCHINEN PÜLMITTEL WERDEN HINSICHTLICH IHRER CHEMISCHEN USAMMENSETZUNG IN ZWEI RUPPEN UNTERSCHIEDEN ➢ konventionelle, alkalische Spülmittel mit kaustischen Komponenten. ➢ niedrig-alkalische konzentrierte Spülmittel mit natürlichen Enzymen. Die Benutzung "normaler" Spülprogramme in Verbindung mit konzentrierten Spülmitteln reduziert Umweltbelastungen und ist gut für Ihr Geschirr; solche Spülprogramme unterstützen die Spülwirkung der Enzyme.

  • Page 42: Der Spülmittelbehälter

    3in1 S PÜLMASCHINEN 3in1 Spülmittel enthalten eine Kombination aus Spülmittel, Klarspüler und Wasserenthärter. Überprüfen Sie zuerst, ob die Wasserhärte Ihrer Wasserversorgung den auf der Verpackung genannten Angaben des Herstellers der Tabs entspricht. Verwenden Sie solche Produkte unter genauer Einhaltung der Anweisungen des Herstellers der Tabs.
  • Page 43 (zum Öffnen drücken) NTRIEGELUNGSKNOPF ERSCHLUSSDECKEL DES PÜLMITTELBEHÄLTERS 2. Geben Sie das Spülmittel immer vor dem Beginn eines jeden Spülprogramms in das Spülmittelfach des H (1 / s. unten, Abb. 2). Benutzen Sie AUPTSPÜLGANGS nur für Spülmaschinen geeignete Spülmittel. Die Menge des Spülmittels für den Hauptspülgang hängt vom gewählten Reinigungsprogramm ab.
  • Page 44 ERSCHLUSSDECKEL DES PÜLMITTELBEHÄLTERS PÜLMITTELBEHÄLTER Spülmittelfach des H AUPTSPÜLGANGS Spülmittelfach des V ORSPÜLGANGS 3. Schließen Sie nun den Verschlussdeckel des Spülmaschinenbehälters; drücken Sie ihn nach unten, bis die Verriegelung einschnappt (s unten, Abb. 3). ERSCHLUSSDECKEL...

  • Page 45: Zusammenfassung Der Grundfunktionen

    4.4 Zusammenfassung der Grundfunktionen WARNUNG! Die folgende Zusammenfassung stellt lediglich eine Übersicht über die Grundfunktionen Ihres Gerätes dar und ist kein Ersatz für die Bedienungsanleitung. Lesen Sie vor der Erstinbetriebnahme unbedingt die gesamte Bedienungsanleitung sorgfältig durch; anderenfalls sind Sie über mögliche Betriebsrisiken und die weiteren Funktionen dieses Gerätes nicht hinreichend informiert.
  • Page 46 ➢ Entfernen Sie größere Mengen von Speiseresten auf dem Geschirr. ELADEN DER ➢ Weichen Sie eingebrannte Speisereste auf und beladen ÖRBE Sie dann die Geschirrkörbe. ➢ Drücken Sie die « P » - T wiederholt, bis ROGRAMM ASTE ROGRAMM die Programmanzeige des gewünschten Spülpro- AUSWÄHLEN gramms auf dem Bedienfeld aufleuchtet.

  • Page 47: Geschirrkörbe

    5. Geschirrkörbe ❖ Folgen Sie den hier aufgeführten Anweisungen, um eine möglichst hohe Spülleistung Ihres Gerätes zu erreichen. Die Eigenschaften und das Aussehen der hier beschriebenen Körbe können je nach Modell unterschiedlich ausfallen. 5.1 Allgemeine Hinweise für das Beladen der Geschirrkörbe ❖...

  • Page 48: Oberer Geschirrkorb

    5.2 Oberer Geschirrkorb ❖ Der obere Geschirrkorb ist für empfindliches und leichteres Geschirr wie Gläser, Tassen, Saucieren, kleine Platten und Schüsseln und flache Pfannen, soweit diese nicht zu sehr verunreinigt sind, vorgesehen. ELADEN DES OBEREN ESCHIRRKORBS ❖ Beladen Sie den Korb so, dass die einzelnen Gegenstände nicht durch das Versprühen des Spülwassers bewegt werden.
  • Page 49 Es gibt zwei Möglichkeiten, den oberen Geschirrkorb anzuheben oder abzusenken. Beide Möglichkeiten sind unten beschrieben. Bitte verwenden Sie die Anleitung, die zu Ihrem Geschirrspülermodell passt. NHEBEN BSENKEN DES OBEREN ESCHIRRKORBS NLEITUNG NHEBEN DES OBEREN ESCHIRRKORBS 1. Sie können den oberen Geschirrkorb (A) anheben, indem Sie ihn mit beiden Händen in die höhere Position heben, bis er einrastet (s.
  • Page 50 BERER ESCHIRRKORB ERSTELLHEBEL NLEITUNG NHEBEN DES OBEREN ESCHIRRKORBS 1. Sie können den oberen Geschirrkorbs (A) anheben, indem Sie die Führungs- schienen (B) zwischen den entsprechenden Radsätzen (C / D / E) positionieren. Die untere Abbildung zeigt den oberen Geschirrkorb in der niedrigen Position. Die Führungsschienen befinden sich zwischen dem oberen (C) und dem mittleren Radsatz (D).
  • Page 51 (beidseits) ITTLERER ADSATZ (beidseits) NTERER ADSATZ 3. Entnehmen Sie den oberen Geschirrkorb, indem Sie ihn leicht anheben und dann vorsichtig aus den Führungsschienen herausziehen; wie auf der unteren Abbildung gezeigt. 4. Setzen Sie den Geschirrkorb (A) wieder ein und positionieren Sie dabei die Führungsschienen (B) zwischen den mittleren (D) und den unteren Radsätzen (E / s.
  • Page 52 BSENKEN DES OBEREN ESCHIRRKORBS 1. Wiederholen Sie die Schritte 1 - 3, wie oben unter « A NHEBEN DES OBEREN » beschrieben. ESCHIRRKORBS 2. Setzen Sie den Geschirrkorb (A) wieder ein und positionieren Sie dabei die Führungsschienen (B) zwischen den oberen (C) und den mittleren Radsätzen (D); wie unten auf der Abbildung gezeigt.

  • Page 53: Einklappen Der Tassenablagen

    5.2.2 Einklappen der Tassenablagen ❖ Die Tassenablagen des oberen Geschirrkorbs können eingeklappt werden (s. Abb. unten, Pfeil). Abb. ähnlich: Modifikationen sind möglich. 5.3 Unterer Geschirrkorb ❖ Der untere Geschirrkorb ist für die am schwierigsten zu reinigenden Gegenstände wie Töpfe, Pfannen, Deckel, Servierteller und Schüsseln vorgesehen. ELADEN DES UNTEREN ESCHIRRKORBS ❖...
  • Page 54 EISPIEL FÜR DAS ELADEN DES UNTEREN ESCHIRRKORBS ESCHIRRART ESCHIRRART ESSERTTELLER ELAMINSCHALE SSTELLER VALE ERVIERPLATTE UPPENTELLER LEINER ELAMIN ESSERTTELLER ESTECKKORB LAPPABLAGE DES UNTEREN ESCHIRRKORBES ❖ Die Ablagen des unteren Geschirrkorbes können zur Seite geklappt werden, um größeren Gegenständen Platz zu bieten (s. Abb. unten). Ausstattung abhängig vom Modell.

  • Page 55: Besteckkorb / Besteckregal

    5.4 Besteckkorb / Besteckregal ❖ Legen Sie besonders lange Gegenstände nur waagerecht und sicher in das Gerät, damit Sie die rotierenden Sprüharme nicht blockieren. 5.4.1 Besteckkorb ELADEN DES ESTECKKORBS ❖ Geben Sie Ihr Besteck (außer scharfe Messer) mit dem Griff nach unten in den Besteckkorb.

  • Page 56: Besteckregal

    ESTECKART ESTECKART UPPENLÖFFEL ESSERTLÖFFEL ABELN ERVIERLÖFFEL ESSER ERVIERGABEL - / K AFFEELÖFFEL OßENKELLE VORSICHT! 1. Lassen Sie keine Gegenstände durch den Boden des Besteckkorbs ragen. 2. Geben Sie scharfe Gegenstände immer mit der scharfen Seite nach unten in den Besteckkorb. 5.4.2 Besteckregal ELADEN DES ESTECKREGALS...

  • Page 57: Ungeeignetes Geschirr / Besteck

    ESTECKART ESTECKART ABELN ESSERTLÖFFEL ESSER ERVIERLÖFFEL 5.5 Ungeeignetes Geschirr / Besteck IE FOLGENDEN EGENSTÄNDE SIND NICHT ZUM PÜLEN IN EINEM ESCHIRRSPÜLER GEEIGNET 1. Besteck mit Griffen aus Holz, Horn, Porzellan oder Perlmutt. 2. nicht hitzeresistente Plastikgegenstände. 3. älteres Besteck mit geklebten oder geleimten Bestandteilen, die nicht hitzeresistent sind.

  • Page 58: Schäden An Glaswaren / Geschirr

    5.6 Schäden an Glaswaren / Geschirr ÖGLICHE RSACHEN AßNAHMEN Benutzen Hersteller Die Art des Glases/Geschirrs oder ausgewiesenes Spülmaschinen-geeignetes sein Herstellungsverfahren. Glas / Geschirr. Benutzen Sie ein Geschirr schonendes, Die chemische Zusammensetzung mildes Spülmaschinen-Spülmittel. des Spülmaschinen-Spülmittels. Hersteller solcher Mittel informieren Sie gerne über die Eigenschaften ihrer Produkte.

  • Page 59: Die Zusätzlichen Programmfunktionen

    Spül- Dauer- Programm Info Beschreibung mittel** Verbrauch in VS / HS Min./kWh/L alltäglichen - / 17 g 90 Min. Hauptspülen (60°) Spülen von Spülen leicht / normal oder 1,234 kWh Spülen (65 °C) verschmutztem Trocknen 1 Tab 10,2 L 90 Min. Geschirr, Töpfen etc.

  • Page 60: Starten Eines Spülprogramms

    ROGRAMM ERFÜGBARE ZUSÄTZLICHE ROGRAMMFUNKTIONEN ➢ « S » TARTZEITVORWAHL ECO* ➢ « H » ALBE ELADUNG ➢ « S » TARTZEITVORWAHL ➢ « H » ALBE ELADUNG 90 M ➢ « S » TARTZEITVORWAHL CHNELL 6.2 Starten eines Spülprogramms 1. Öffnen Sie die Tür des Gerätes. 2.

  • Page 61: Zusätzliche Programmfunktionen Wählen

    6.2.1 Zusätzliche Programmfunktionen wählen OLGENDE ZUSÄTZLICHE ROGRAMMFUNKTIONEN SIND WÄHLBAR → « S » TARTZEITVORWAHL → « H » ALBE ELADUNG 1. Drücken Sie die entsprechende(n) Taste(n), um eine zusätzliche Programm- funktion zu wählen. 2. Drücken Sie die entsprechende(n) Taste(n) einmal oder wiederholt (je nach gewählter Programmfunktion), bis die gewünschte Funktion oder Kombination durch Aufleuchten der entsprechenden Anzeige(n) angezeigt wird.
  • Page 62 Die Programmfunktion « S » ist eventuell nicht für alle TARTZEITVORWAHL Spülprogramme verfügbar: siehe auch Kapitel 6.1 D IE ZUSÄTZLICHEN ROGRAMMFUNKTIONEN « S » ROGRAMMFUNKTION TARTZEITVORWAHL AKTIVIEREN 1. Schalten Sie das Gerät mit der « E » - T ein. ASTE 2.

  • Page 63: Wechsel Eines Laufenden Spülprogramms

    HINWEIS! Verwenden Sie die Funktion nicht bei voller Beladung des Geschirrspülers, da ansonsten die Reinigungswirkung des Gerätes reduziert werden kann. Die Programmfunktion « H » ist eventuell nicht für alle ALBE ELADUNG Spülprogramme verfügbar: siehe auch Kapitel 6.1 D IE ZUSÄTZLICHEN ROGRAMMFUNKTIONEN «...

  • Page 64: Nachträgliches Eingeben Von Geschirr

    3. Drücken und halten Sie nun die die « P » - T für mehr als 3 ROGRAMM ASTE Sekunden. Das Gerät befindet sich nun im S TANDBY ODUS 4. Stellen Sie nun das neu gewünschte Spülprogramm durch wiederholtes Drücken der «...

  • Page 65: Ende Eines Spülprogramms

    6.5 Ende eines Spülprogramms WARNUNG! Warten Sie einige Minuten, bevor Sie nach Beendigung eines Spülprogramms die Tür öffnen, da heißer Dampf entweichen kann. VERBRÜHUNGSGEFAHR! 1. Nach Beendigung eines Spülprogramms ertönt ein akustisches Signal. Betriebsanzeige des Gerätes erlischt. 2. Öffnen Sie die Tür vorsichtig. 3.

  • Page 66: Reinigung Und Pflege

    8. Reinigung und Pflege WARNUNG! Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten Stromversorgung. STROMSCHLAG- GEFAHR! WARNUNG! Warten Sie nach dem Ende eines Spülprogramms mindestens 20 Minuten mit der Reinigung des Inneren des Gerätes, damit die Heizelemente abkühlen können. VERBRENNUNGSGEFAHR! WARNUNG! Verwenden Sie zur Reinigung niemals Sprühreiniger, da diese das Schloss und die Elektrik nachhaltig beschädigen können.

  • Page 67: Reinigung Des Filtersystems

    ILTERSYSTEM UMFASST EINEN (A), AUPTFILTER EINEN ROBFILTER UND EINEN EINFILTER Der H fängt Rückstände mittels einer Spezialdüse am AUPTFILTER unteren Sprüharm ein. Der G fängt Rückstände wie Knochen oder Glas, die den ROBFILTER Wasserablauf verstopfen können, ein. Um die Rückstände herauszunehmen, drücken Sie leicht an den oberen Zapfen und heben Sie den Filter dann heraus.
  • Page 68 Indem Sie den Grobfilter entfernen, können Sie das gesamte Filtersystem dem Gerät entnehmen. Entfernen Sie mögliche Rückstände und reinigen Sie die Filter unter fließendem Wasser. INBAU DES ILTERSYSTEMS 1. Drehen Sie den Grobfilter (B) gegen den Uhrzeigersinn, um das Filtersystem zu lösen und heben Sie dann das gesamte Filtersystem an (s.
  • Page 69 4. Die drei Komponenten des Filtersystems (Hauptfilter, Grobfilter und Feinfilter) sind nun voneinander getrennt (s. Abb. unten). AUPTFILTER ROBFILTER EINFILTER 5. Reinigen Sie die einzelnen Filter gründlich, wie oben unter « R EINIGUNG DES » beschrieben. ILTERSYSTEMS 6. Für das Reinigen des Grob- (B) und des Feinfilters (C) können Sie eine geeignete Reinigungsbürste (D) benutzen (s.

  • Page 70: Reinigung Der Sprüharme

    8. Setzen Sie das gesamte Filtersystem ordnungsgemäß im Boden des Gerätes ein. 9. Drehen Sie den Grobfilter (B) im Uhrzeigersinn, um das gesamte Filtersystem zu fixieren (s. Abb. unten, Pfeile / E). ROBFILTER FEILE HINWEIS! Der Geschirrspüler darf niemals ohne ordnungsgemäß eingesetzte Filter betrieben werden.
  • Page 71 BERER ESCHIRRKORB (abschrauben: gegen den Uhrzeigersinn) BERER PRÜHARM 2. Um den unteren Sprüharm (D) zu entnehmen, ziehen Sie ihn nach oben heraus (s. Abb. unten, Pfeil). NTERER PRÜHARM...

  • Page 72: Reinigung Des Gerätes Und Des Bedienfeldes

    3. Reinigen Sie die Sprüharme mit warmem Seifenwasser und die Düsen mit einer weichen Bürste (E / s. Abb. unten). 4. Spülen Sie die Sprüharme mit klarem Wasser gründlich ab (s. Abb. unten). EICHE ÜRSTE 5. Um die Sprüharme wieder ordnungsgemäß einzusetzen bzw. einzuschrauben, gehen Sie bitte in umgekehrter Reihenfolge vor.

  • Page 73: Reinigung Der Tür Und Der Türdichtungen

    8.4 Reinigung der Tür und der Türdichtungen WARNUNG! Benutzen Sie zum Reinigen der Tür und der Türdichtungen niemals Sprühreiniger, da diese das Schloss und die Elektrik nachhaltig beschädigen können. STROMSCHLAGGEFAHR! BESCHÄDIGUNGSGEFAHR! HINWEIS! Benutzen Sie niemals scharfkantige Gegenstände, Scheuer- Pads, Scheuermittel, Lösungsmittel, Papiertücher oder andere raue oder aggressive Reinigungsmittel, um eine beliebige Stelle der Tür oder der Türdichtungen zu reinigen.

  • Page 74: Außerbetriebnahme

    HINWEIS! Falls Ihr Gerät auf Grund von Vereisung nicht arbeiten kann, wenden Sie sich bitte an den Kundendienst. 8.6 Außerbetriebnahme 1. Wenn Sie das Gerät eine Zeit lang nicht benutzen, z. B. während einer Ferienreise, führen Sie vorher einen Spüldurchlauf bei leerem Gerät durch. 2.
  • Page 75 EHLER ÖGLICHE RSACHE AßNAHMEN BLAUFPUMPE ARBEITET NICHT 1. Abwasserschlauch ist geknickt. 1. Abwasserschlauch überprüfen. 2. Filter sind verstopft 2. Grobfilter überprüfen. 3. Spülbecken ist verstopft. 3. Spülbecken Verstopfungen überprüfen. PÜLMITTEL VERBLEIBT IM PENDER 1. Geschirr blockiert den Spülmittel- 1. Beladen Gerät Behälter.
  • Page 76 EHLER ÖGLICHE RSACHE AßNAHMEN ÄRM 1. Einige Geräusche sind normal. 1. Öffnen des Spülmittelbehälters. 2. Geschirr ist nicht ordnungsgemäß 2. Unterbrechen Sie das Programm und eingelagert. Kleine Gegenstände überprüfen Sie das Geschirr im sind aus einem Korb gefallen. Gerät. 3. Klopfgeräusch innerhalb 3.
  • Page 77 EHLER ÖGLICHE RSACHE AßNAHMEN EIßER ELAG IM NNEREN DES ERÄTES 1. Mineralien in hartem Wasser. 1. Reinigen Sie das Innere mit einem feuchten Schwann Spülmaschinen-Spülmittel. Tragen dabei Gummihandschuhe. Benutzen ausschließlich Spülmaschinen-Spülmittel Vermeidung von Schaumbildung. ERÄT IST UNDICHT 1. Überfüllter Klarspüler-Behälter 1.

  • Page 78: Fehlermeldungen

    EHLER ÖGLICHE RSACHE AßNAHMEN LECKEN UND ELÄGE AUF LÄSERN UND ESTECKEN 1. Sehr hartes Wasser. 1. Überprüfen Sie die Wasserhärte. 2. Sehr niedrige Wasser-Zufluss - 2. Überprüfen Sie die Wasser-Zufluss - Temperatur. Temperatur. 3. Überladung des Gerätes. 3. Überladen Sie das Gerät nicht. 4.
  • Page 79 EHLERMELDUNG EDEUTUNG ÖGLICHE RSACHEN (LED - K OMBINATION ➢ Wasserhahn ist nicht geöffnet. ➢ Wasserzufuhr ist einge- LED 5 Lange flackert leicht Wassereinlasszeit. schränkt. ➢ Zu niedriger Wasser- druck. ➢ Fehlfunktion des Heiz- Erforderliche LED 4 und LED 5 elements. Temperatur wird nicht flackern leicht ➢...

  • Page 80: Technische Daten

    10. Technische Daten ECHNISCHE ATEN Geräteart Geschirrspüler, vollintegriert Steuerung Elektronisch Fassungsvermögen 9 Gedecke Energieeffizienzklasse Index der Energieeffizienz (ECO) 55,9 Index der Trocknungsleistung (ECO) 1,07 Trocknungseffizienzklasse Energieverbrauch Standardprogramm (ECO) 0,704 kW/h Jährlicher Energieverbrauch (ECO) 70,40 kWh Wasserverbrauch Standardprogramm (ECO) 9,0 l Jährlicher Wasserverbrauch (ECO) 900 l Geräuschemission dB(A) re 1 pW...

  • Page 81: Entsorgung

    * Gemäß Verordnung (EU) Nr. 2019/2017 Auf einer Skala von A (höchste Effizienz) bis G (niedrigste Effizienz) nach neuer EU-Norm. Basierend auf 100 Standardprogrammen mit Kaltwasser und Niedrig- Verbrauch-Betriebsarten. Die tatsächlichen Energie- und Wasserverbrauchs- werte sind abhängig von der Art der Benutzung des Gerätes. Basierend auf dem Standardprogramm mit Kaltwasser und Niedrig- Verbrauch-Betriebsarten.

  • Page 82: Garantiebedingungen

    5. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden; 6. Schäden infolge nicht haushaltsüblicher Nutzung; 7. Schäden, die außerhalb des Gerätes durch ein PKM-Produkt entstanden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist. Die Gültigkeit der Garantie endet bei: 1.
  • Page 83 Dear customer! We would like to thank you for purchasing a product from our wide range of domestic appliances. Read the complete instruction manual before you operate the appliance for the first time. Retain this instruction manual in a safe place for future reference.
  • Page 84 4.2.1 Filling of the rinse aid container ..............117 4.2.2 Setting of the rinse aid consumption ............118 4.3 Dishwasher detergent ..................119 4.3.1 The detergent container ................120 4.4 Summary of the basic functions ................ 122 5. Dish racks ........................124 5.1 General loading instructions ................
  • Page 85 9. Troubleshooting ......................149 9.1 Error codes ......................153 10. Technical data ......................154 11. Waste management ....................155 12. Guarantee conditions ....................156 Do not dispose of this appliance together with your domestic waste. The appliance must be disposed of at a collecting centre for recyclable electric and electronic appliances.
  • Page 86 1. Safety information READ THE SAFETY INFORMATION AND SAFETY INSTRUCTIONS CAREFULLY BEFORE YOU OPERATE THE APPLIANCE FOR THE FIRST TIME. All information included in those pages serve for the protection of the operator. If you ignore the safety instructions, you will endanger your health and life.
  • Page 87 1.1 Signal words indicates a hazardous WARNING! indicates a hazardous DANGER! situation which, if ignored, will result in situation which, if ignored, could result death or severe injury. in death or severe injury. NOTICE! indicates possible damage to CAUTION! indicates a hazardous the appliance.
  • Page 88 10. Never touch the power plug, the power switch or other electrical components with wet or damp hands. RISK OF ELECTRIC SHOCK! WARNING! To reduce the risk of burns, electrocution, fire or injury to persons. 1. Under certain conditions hydrogen is generated in a hot-water system, which has not been used within a fortnight or longer.
  • Page 89 16. When a cleaning programme has finished, wait at least 20 minutes before cleaning the interior of the appliance so the heating elements can cool down. 17. Never immerse the appliance, the power cord or the plug into water or any other liquid. RISK OF ELECTRIC SHOCK! 18.
  • Page 90 dedicated container. Corrosion can damage the appliance beyond repair! The manufacturer is not liable for any damage caused by corrosion due to improper operation. RISK OF CORROSION! 4. Whenever you fill water softener into the dedicated container, water will escape which contains dissolved salt. This water as well as not dissolved salt particles will cause corrosion.
  • Page 91 MAINTENANCE 22. The rating plate must not be removed or made illegible, otherwise all terms of the warranty become invalid! SAVE THESE INSTRUCTIONS.  The manufacturer and distributor are not responsible for any damage or injury in the event of failure to comply with these instructions. 2.
  • Page 92 7. Connect the appliance to the mains properly. 8. The rating plate is inside the appliance or at the back. 2.2 Condensation strip NSTALLATION OF THE CONDENSATION STRIP EPENDING ON MODEL 1. Before installation: you must install the condensation strip on the bottom side of the worktop to protect it from the water vapor released by the appliance.
  • Page 93 2.3 Space requirement PACE REQUIREMENT OF THE APPLIANCE (door closed) (door open / 90°) 815 mm 448 mm 550 mm 1150 mm...
  • Page 94 ATERAL SPACE REQUIREMENT OF THE OPEN DOOR To open the door of the appliance freely the lateral minimum distance of the open door to a cabinet, wall, etc. must be at least 50 mm (s. fig. below). ABINET WALL ETC ISHWASHER (open) OOR OF THE DISHWASHER...
  • Page 95 AFETY WATER SUPPLY HOSE ❖ The safety water supply hose is a double-walled hose. The safety system blocks the flow of water if the supply hose breaks and water flows into the space between the supply hose and the outer corrugated hose. OW TO CONNECT THE WATER SUPPLY HOSE ¾...
  • Page 96 2.5 Installation of the water drain hose ❖ The installation of the water and drain connection must be carried out by a qualified professional. ❖ The appliance is equipped with a water supply and a water drain hose which can be installed on the right or left to ensure proper installation.
  • Page 97 OWER CORD ATER DRAIN HOSE RAINPIPE ORKTOP 4. Fix the water drain hose properly, using a clamp (s. fig. below). When installed to a fixed drain the water drain hose must be connected properly to avoid any leaks. When the sink is higher than 1000 mm the excess water cannot be drained directly.
  • Page 98 2.6 Raised level installation ❖ Partially and fully integrated appliances can be installed at a raised level when connected properly. ❖ A collar enables the bending of the drain hose. There is a holding device on the collar to fix the collar. The drain hose must have a height of at least 400 mm at the top of the collar.
  • Page 99 NOTICE! After the installation of the water supply and wastewater disposal as well as before the first operation, all water hose connections – even on the appliance itself – must be checked for leakage. The manufacturer is not liable for any damage caused by improper installation. 2.7 Electrical connection DANGER! Do not modify the plug provided with the appliance, if it will...
  • Page 100 2.8 Installation of the appliance ❖ The back of the appliance must face the wall. The appliance must be equipped with an inlet and outlet hose, which can be installed on the left or right. ❖ The appliance must be installed near an existing water inlet and outlet and near a safety socket.
  • Page 101 WARNING! The power cable and the hoses must not be kinked or bent when installing the appliance in the installation opening. 3. The free space between the top of the appliance and the worktop must be less than 5 mm; see also chapter 2.9 P ROPER LEVELLING 4.
  • Page 102 Fig. similar: modifications are possible.
  • Page 103 : check horizontal position in the depth PIRIT LEVEL : check horizontal position in the width PIRIT LEVEL Setscrew for the adjustment of the REAR SUPPORTING FOOT RONT SUPPORTING FEET 2.10 Fixing of the front decoration panel 1. Remove the four short screws (A) from the appliance door (s. fig. below). (4 pcs.) CREW HOLES SHORT SCREWS...
  • Page 104 PENINGS TO INSTALL THE DECORATION PANEL 3. Align the decoration panel with the outside of the appliance door properly and fix it using the four long screws (C / s. fig. below). (4 pcs.) CREW HOLES LONG SCREWS ECORATION PANEL NSIDE OF THE APPLIANCE DOOR 2.11 Adjustment of the door spring tension ❖...
  • Page 105 2. The door spring tension is set correctly when the appliance door remains horizontal in the fully open position but closes when lifted slightly with a finger. ETSCREW OF THE DOOR SPRING 2.12 Fixing of the top spacer Equipment depending on model. The top spacer has several layers.
  • Page 106 2.13 Fixing of the appliance ❖ The appliance must be fixed properly. The material of the worktop must be considered. 1. N : fix the appliance to the worktop using the appropriate ORMAL WORKTOP screws (s. below, fig. A). 2. Install the screw covers. 1.
  • Page 107 3. View of the appliance and control panel 3.1 View of the appliance Fig. similar: modifications are possible. OP SPRAY ARM ONTROL PANEL OWER SPRAY ARM ETERGENT CONTAINER ILTER SYSTEM ATER SOFTENER CONTAINER CCESSORIES UTLERY DRAWER UTLERY RACK PPER ISH RACK OWER DISH RACK Equipment depending on model.
  • Page 108 3.2 View of the control panel: operating buttons and indicators ❖ The control panel is on the top of the appliance door. PERATING BUTTONS « O » - BUTTON ➢ Button to switch the appliance on / off. « P »...
  • Page 109 NDICATORS : « I » ROGRAMME INDICATOR NTENSIVE ➢ This indicator goes on when the cleaning programme « I » is activated. NTENSIVE ➢ This cleaning programme is suitable for the cleaning of heavily soiled objects such as pots and pans and heavily dried food residues on plates, bowls, etc.
  • Page 110 : « D » PERATIONAL STATUS INDICATORS ELAY ➢ One of the operational status indicators (3, 6 or 9 h) goes on when the function programme « D ELAYED » is activated. PROGRAMME START ➢ The respective indicator displays the selected delay time (3, 6 or 9 h).
  • Page 111 b) pour 500 ml water into the container of the water softener and pour in the water softener (= dishwasher salt); s. chapter 4.1.1 F ILLING OF THE WATER SOFTENER et seq. CONTAINER c) pour in the rinse aid (s. chapter 4.2.1 F ILLING OF THE RINSE AID CONTAINER d) use suitable dishwasher detergent (s.
  • Page 112 ❖ Fill the container only shortly before you start a programme, otherwise spilled residuals of the water softener may remain in the appliance and cause corrosion. ❖ The control light on the control panel goes off after the first programme. HE WATER SOFTENER CONTAINER IS BENEATH THE LOWER DISH RACK ILL THE CONTAINER AS FOLLOWS 1.
  • Page 113 4.1.2 Water hardness levels / water softener consumption ❖ The water hardness values in the table below are given in degrees of German hardness (°dH), in degrees of French hardness (°fH), in degrees Clarke (°Clarke) and in mmol/l. ❖ Select the degree of water hardness according to the requirements in your place of residence.
  • Page 114 ATER SOFTENER ET WATER CONSUMPTION IN ATER SOFTENER IS ADDED HARDNESS LEVEL GRAMME PROGRAMME RUN no water softener is added. every 10th programme run every 5th programme run every 3rd programme run every 2nd programme run each programme run Each programme run with a water softener supply consumes an additional 2.0 litres of water, the energy consumption increases by 0.02 kWh and the respective programme duration is extended by 4 minutes.
  • Page 115 5. The programme indicator displays the current status of the water softener consumption by lighting up the corresponding LED combination: e.g. water softener level « H 3 = LED 4 and LED 5 goes on (s. table below). SETTING OF THE WATER SOFTENER CONSUMPTION 1.
  • Page 116 EXIT WATER SOFTENER SETTING MODE ➢ Press the « O » - to save the water softener consumption setting BUTTON and exit the setting mode. 4.2 Rinse aid ❖ Your appliance is designed for using rinse aid. The rinse aid is added automatically during operation and supports the spot-free and perfect drying of the dishes.
  • Page 117 4.2.1 Filling of the rinse aid container 1. To open the rinse aid container (B), turn the lid (A) anticlockwise and remove it (s. fig. below, arrow direction). ID OF THE RINSE AID CONTAINER INSE AID CONTAINER INSE AID INDICATOR 2.
  • Page 118 4.2.2 Setting of the rinse aid consumption ❖ To achieve a better drying performance, the rinse aid consumption can be set individually. Six consumption levels can be selected (« 1 - 6 »). The higher the consumption level, the higher the rinse aid consumption: a.
  • Page 119 4.3 Dishwasher detergent ISHWASHER DETERGENTS ARE DIVIDED INTO GROUPS DUE TO THEIR CHEMICAL COMPOSITION ➢ conventional, alkaline detergents with caustic components. ➢ low-alkaline concentrated detergents with natural enzymes. "Normal" programmes combined with concentrated detergents prevent pollution and are also good for your dishes. Such programmes support the cleaning effect of the enzymes.
  • Page 120 4.3.1 The detergent container ❖ You must fill the container matching the information of the programme schedule (s. chapter 6. T HE CLEANING PROGRAMMES ❖ Use detergents which are suitable for dishwashers only. ❖ Always keep your detergent dry. ❖ Fill the container just before starting a cleaning programme. ❖...
  • Page 121 2. Always add a certain amount of detergent to the detergent compartment of the (1 / s. below, fig. 2). The amount of the main wash detergent MAIN WASH CYCLE depends on the selected cleaning programme (s. chapter 6. T HE CLEANING ).
  • Page 122 ID OF THE DETERGENT CONTAINER 4.4 Summary of the basic functions WARNING! The summary below contains brief information about the basic functions of the appliance only and does not replace the instruction manual. It is essential to read the complete instruction manual before initial operation;...
  • Page 123 ECHANICAL INDICATOR TATUS OF THE RINSE ➢ Electric indicator of the control panel. OR MODELS WITH ELECTRIC WATER SOFTENING SYSTEM ONLY ➢ Electric indicator of the control panel. TATUS OF THE WATER ➢ If the appliance is not SOFTENER equipped with an electric indicator, please estimate the point in time to refill relevant to the number of...
  • Page 124 ➢ O : wait a few minutes before you PENING THE DOOR open the door after a cleaning programme has finished as hot steam may escape. WARNING! Open the door carefully. Hot ND OF A PROGRAMME water vapour can escape when the door has been opened! ➢...
  • Page 125 ❖ The upper dish rack is intended for delicate and light dishes such as glasses and cups. ❖ After cleaning, empty the lower rack first; so remaining water cannot drop from the upper rack into the lower one. OAD THE DISH RACKS AS FOLLOWS ➢...
  • Page 126 ISHES ISHES AUCERS ESSERT BOWLS LASSES LASS BOWL 5.2.1 Adjusting of the upper dish rack ❖ You can adjust the position of the upper dish rack to provide more room for large objects either in the lower or the upper rack. ❖...
  • Page 127 OW TO LOWER THE UPPER DISH RACK 1. To set the dish rack from the higher to the lower position, lift the two lateral adjustment levers (s. fig. below, arrow). 2. The lock of the dish rack is released. 3. Set the dish rack in the lower position. PPER DISH RACK DJUSTMENT LEVERS NSTRUCTION...
  • Page 128 PPER DISH RACK (on both sides) UIDE RAIL (on both sides) PPER WHEEL SET (on both sides) IDDLE WHEEL SET (on both sides) OWER WHEEL SET 3. To remove the upper dish rack, lift it slightly and pull it out of the guide rails carefully as shown in the figure below.
  • Page 129 5. You can now push the dish rack back into the appliance. The upper dish rack is in the high position (s. fig. below). OW TO LOWER THE UPPER DISH RACK 1. Repeat steps 1 - 3 as described above under « H OW TO LIFT THE UPPER DISH ».
  • Page 130 5.2.2 Foldable cup shelves ❖ The cup shelves of the upper dish rack can be folded in (s. fig. below, arrow). Fig. similar: modifications are possible. 5.3 Lower dish rack ❖ The lower dish rack is intended for objects which are hard to clean such as pots, pans, lids, platters and bowls.
  • Page 131 XAMPLE OF HOW TO LOAD THE LOWER DISH RACK ISHES ISHES ESSERT PLATES ELAMINE BOWL INNER PLATES VAL SERVING PLATE OUP PLATES MALL POT ELAMINE DESSERT PLATES UTLERY BASKET OLDING SHELVES OF THE LOWER DISH RACK ❖ You can fold the folding shelves of the lower dish rack to provide free space for bigger items (s.
  • Page 132 5.4 Cutlery basket / cutlery rack ❖ Place long objects vertically and safely in the appliance so they do not block the spray arms. 5.4.1 Cutlery basket OW TO LOAD THE CUTLERY BASKET ❖ Place the cutlery (except sharp knives) with the handles at the bottom. XAMPLE OF HOW TO LOAD THE CUTLERY BASKET UTLERY UTLERY...
  • Page 133 CAUTION! 1. Do not let any items extend through the bottom. 2. Always load sharp items with the sharp side down. 5.4.2 Cutlery rack OW TO LOAD THE CUTLERY RACK Depending on model, the appliance may also be equipped with a cutlery rack. ❖...
  • Page 134 UTLERY UTLERY ORKS ESSERT SPOONS NIVES ERVING SPOONS 5.5 Unsuitable dishes / cutlery HE FOLLOWING OBJECTS ARE NOT SUITABLE TO BE WASHED IN A DISHWASHER 1. cutlery with handles made of wood, horn, china or mother-of-pearl. 2. not heat-resistant objects. 3.
  • Page 135 6. The cleaning programmes Detergent Duration in gramme Con- Programme Information Description PW / MW sumption in min./kWh/l Pre-wash (50 °C) For extremely 4 / 13 g 205 min. Main wash (65°) dirty dishes Rinse with heavily 1.378 kWh Rinse dried food Rinse (65 °C) 1 - 2 tabs...
  • Page 136 6.1 The additional programme functions ROGRAMME VAILABLE ADDITIONAL PROGRAMME FUNCTIONS ➢ « D » ELAYED PROGRAMME START ➢ « H » ALF LOAD NTENSIVE ➢ « D » ELAYED PROGRAMME START ➢ « H » ALF LOAD NIVERSAL ➢ « D »...
  • Page 137 9. Close the door properly. 10. The programme starts automatically after approx. 10 seconds. 11. The operational status indicator of the appliance goes on (s. fig. below). 6.2.1 Selection of an additional programme function OLLOWING ADDITIONAL PROGRAMME FUNCTIONS CAN BE SELECTED →...
  • Page 138 The programme function « D » may not be available ELAYED PROGRAMME START for all cleaning programmes (see also chapter 6.1 T HE ADDITIONAL PROGRAMME FUNCTIONS OW TO ACTIVATE THE PROGRAMME FUNCTION « D » ELAYED PROGRAMME START 1. Switch on the appliance using the « O »...
  • Page 139 OW TO ACTIVATE THE PROGRAMME FUNCTION « H » 1. Switch on the appliance using the « O » - BUTTON 2. The appliance is now in STANDBY MODE 3. Set the desired cleaning programme using the « P » - .
  • Page 140 If you open the door while the appliance is operating, the appliance will stop operating. When you close the door again, the appliance will start operating after approx. 10 seconds automatically. 6.4 Subsequent addition of dishes WARNING! While the appliance is operating it is dangerous to open its door as hot water may spurt out.
  • Page 141 5. Wait approx. 15 minutes before you take out the dishes. The dishes are still hot and will break easily. 6. It is normal that the appliance is wet inside. 7. Environmental protection 7.1 Environmental protection: disposal ❖ Appliances bearing this symbol « »...
  • Page 142 WARNING! Never use a cleaner spray as you may damage the lock and the electrical components. RISK OF ELECTRIC SHOCK! RISK OF DAMAGE! NOTICE! Never operate the appliance without the filters inserted properly. RISK OF DAMAGE! NOTICE! Any damage caused to the appliance by cleaning products will not be fixed free of charge, even if the guarantee period of the appliance is still valid.
  • Page 143 8.1.1 Cleaning of the filter system ❖ The filter system protects the pump against remnants of food and other objects. These remnants can clog the filters after a while. Clean the filters regularly. ❖ Check the status of the filters after each cleaning programme. ❖...
  • Page 144 AIN FILTER OARSE FILTER INE FILTER 4. The three components of the filter system (main filter, coarse filter and fine filter) are now separated from each other (s. fig. below). AIN FILTER OARSE FILTER INE FILTER 5. Clean the individual filters thoroughly as described above under « H OW TO CLEAN ».
  • Page 145 OARSE FILTER INE FILTER UITABLE CLEANING BRUSH 7. To reconnect the individual filters, please proceed in reverse order. 8. Insert the entire filter system in the bottom of the appliance properly. 9. Turn the coarse filter (B) clockwise to fix the entire filter system (s. fig. below, arrows / E).
  • Page 146 NOTICE! Any damage caused to your appliance by improper removal or installation of the filter system will not be fixed free of charge, even if the guarantee period of the appliance is still valid. 8.2 Cleaning of the spray arms ❖...
  • Page 147 OWER SPRAY ARM 3. Clean the spray arm with warm soapy water and the nozzles with a soft brush (E / s. fig. below). 4. Rinse the spray arms thoroughly using flowing water (s. fig. below). OFT BRUSH 5. Proceed in reverse order to install the spray arms properly. 6.
  • Page 148 8.3 Cleaning of the appliance and the control panel ❖ Clean the exterior of the appliance with a suitable polish. ❖ Clean the control panel with a soft damp cloth and dry it carefully. Never use sharp-edged items, scouring pads, scouring agents, paper towels or other abrasive and aggressive detergents to clean any component of the appliance.
  • Page 149 1. Disconnect the appliance from the mains. 2. Turn off the water supply and disconnect the water inlet pipe from the water valve. 3. Remove any water from the water inlet pipe and the valve. 4. Connect the water inlet pipe with the valve again. 5.
  • Page 150 RROR OSSIBLE CAUSE EASURES OISE 1. Some noise is normal. 1. The detergent container has opened. 2. Dishes are placed improperly. Small 2. Check the position of the dishes. objects dropped out of the racks. 3. Knocking sound inside 3. Interrupt the programme and realign appliance: The spray arms touch the items touched by the spray arms.
  • Page 151 RROR OSSIBLE CAUSE EASURES LOUDINESS ON GLASSWARE 1. Soft water in combination with too 1. If you have soft water, use less much detergent. detergent. Select a short programme for glassware. HITE FILM ON INNER SURFACES 1. Minerals in hard water. 1.
  • Page 152 RROR OSSIBLE CAUSE EASURES ATER REMAINS ON THE BOTTOM OF THE APPLIANCE 1. Normal. 1. A small amount of clean water around the outlet keeps the water seal functioning. POTS AND FILM ON GLASSES AND CUTLERY 1. Extremely hard water. 1.
  • Page 153 9.1 Error codes ❖ Error codes are indicated by the corresponding LED combinations of the LEDs 2, 3, 4 and 5 (s. fig. and table below). RROR CODE EANING OSSIBLE CAUSES (LED COMBINATION ➢ Tap is closed. LED 5 Long water inlet ➢...
  • Page 154 10. Technical data ECHNICAL DATA Type Dishwasher, fully integrated Control Electronic Capacity 9 place settings Energy efficiency class Energy efficiency index (ECO) 55.9 Drying performance index (ECO) 1.07 Drying efficiency class Energy consumption / standard programme (ECO) 0.704 kW/h Annual energy consumption (ECO) 70.40 kWh Water consumption / standard programme (ECO) 9.0 l...
  • Page 155 According to Regulation (EU) No. 2019/2017 On a scale from A (highest efficiency) to G (lowest efficiency) according to the new EU standard. Based on 100 standard cleaning cycles using cold water fill and low power modes. The actual energy and water consumption values depend on the type of use.
  • Page 156 5. damage caused by non-professional installation and haulage; 6. damage caused by non-common household use; 7. damages which have been caused outside the appliance by a PKM-product unless a liability is forced by legal regulations. The validity of the guarantee will be terminated if: 1.
  • Page 157 Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung. Aftersales service information on the leaflet inside this instruction manual. Änderungen vorbehalten Subject to alterations TAND PDATED 12.03.2022 03/12/2022 © PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers...

Table of Contents
