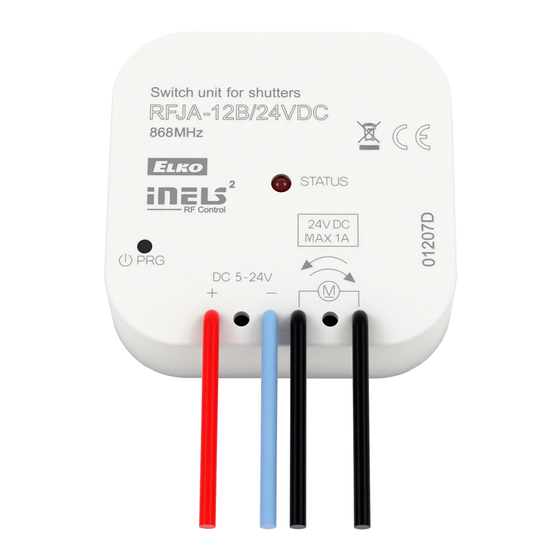

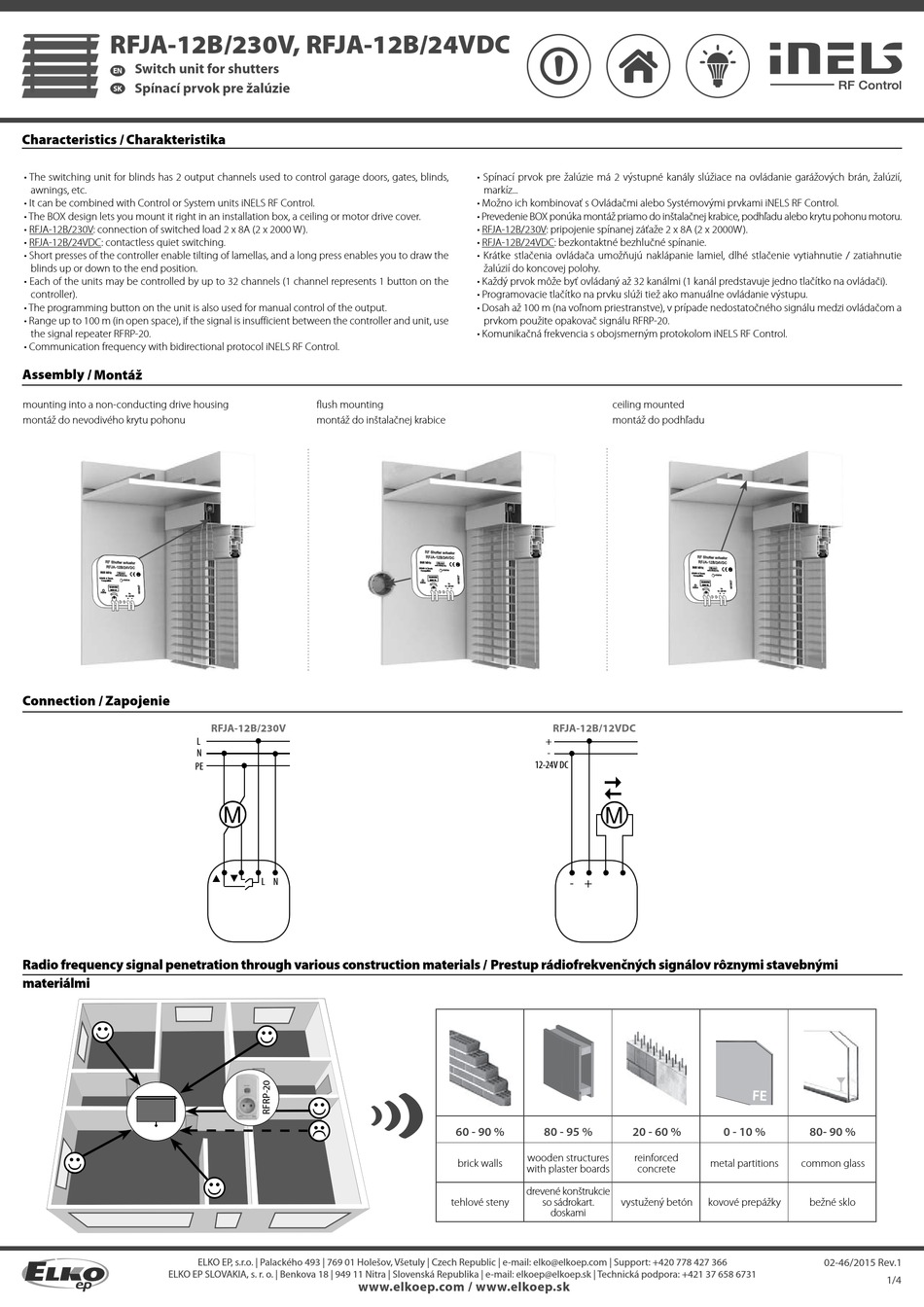

Elko iNELS RFJA-12B/230V Quick Start Manual

RFJA-12B/230V, RFJA-12B/24VDC
Switch unit for shutters
EN
Spínací prvok pre žalúzie
SK

Characteristics /

Charakteristika
• The switching unit for blinds has 2 output channels used to control garage doors, gates, blinds,
awnings, etc.
• It can be combined with Control or System units iNELS RF Control.
• The BOX design lets you mount it right in an installation box, a ceiling or motor drive cover.
• RFJA-12B/230V: connection of switched load 2 x 8A (2 x 2000 W).
• RFJA-12B/24VDC: contactless quiet switching.
• Short presses of the controller enable tilting of lamellas, and a long press enables you to draw the
blinds up or down to the end position.
• Each of the units may be controlled by up to 32 channels (1 channel represents 1 button on the
controller).
• The programming button on the unit is also used for manual control of the output.
• Range up to 100 m (in open space), if the signal is insufficient between the controller and unit, use
the signal repeater RFRP-20.
• Communication frequency with bidirectional protocol iNELS RF Control.

Assembly /

Montáž
mounting into a non-conducting drive housing
montáž do nevodivého krytu pohonu

Connection /

Zapojenie
PE

Radio frequency signal penetration through various construction materials /

materiálmi
☺
☺
ELKO EP SLOVAKIA, s. r. o. | Benkova 18 | 949 11 Nitra | Slovenská Republika | e-mail: elkoep@elkoep.sk | Technická podpora: +421 37 658 6731
fl ush mounting
montáž do inštalačnej krabice
RFJA-12B/230V
L
N
M

L N
☺
☺
☺
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
www.elkoep.com / www.elkoep.sk
• Spínací prvok pre žalúzie má 2 výstupné kanály slúžiace na ovládanie garážových brán, žalúzií,
markíz...
• Možno ich kombinovať s Ovládačmi alebo Systémovými prvkami iNELS RF Control.
• Prevedenie BOX ponúka montáž priamo do inštalačnej krabice, podhľadu alebo krytu pohonu motoru.
• RFJA-12B/230V: pripojenie spínanej záťaže 2 x 8A (2 x 2000W).
• RFJA-12B/24VDC: bezkontaktné bezhlučné spínanie.
• Krátke stlačenia ovládača umožňujú naklápanie lamiel, dlhé stlačenie vytiahnutie / zatiahnutie
žalúzií do koncovej polohy.
• Každý prvok môže byť ovládaný až 32 kanálmi (1 kanál predstavuje jedno tlačítko na ovládači).
• Programovacie tlačítko na prvku slúži tiež ako manuálne ovládanie výstupu.
• Dosah až 100 m (na voľnom priestranstve), v prípade nedostatočného signálu medzi ovládačom a
prvkom použite opakovač signálu RFRP-20.
• Komunikačná frekvencia s obojsmerným protokolom iNELS RF Control.
ceiling mounted
montáž do podhľadu
RFJA-12B/12VDC
+
-
12-24V DC
 
M
- +
Prestup rádiofrekvenčných signálov rôznymi stavebnými
60 - 90 % 80 - 95 %
wooden structures
brick walls
with plaster boards
drevené konštrukcie
tehlové steny so sádrokart. vystužený betón
doskami
20 - 60 % 0 - 10 %
reinforced
metal partitions common glass
concrete
kovové prepážky
80- 90 %
bežné sklo
02-46/2015 Rev.1
