Elko iNels RFJA-32B-SL Manual

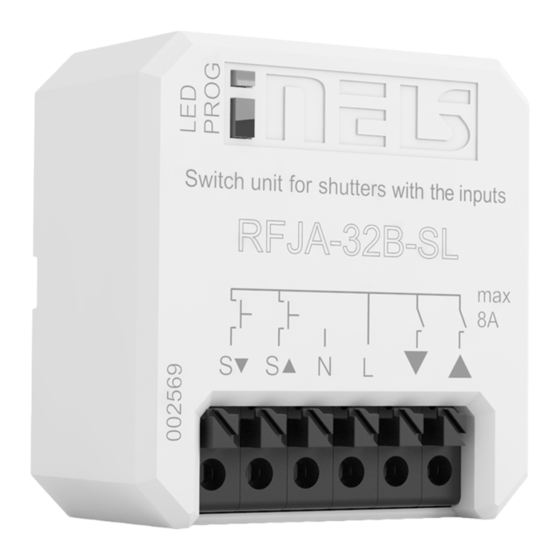

RFJA-32B-SL
Switch unit for shutters
EN
Spínací prvek pro žaluzie
CZ
Characteristics / Charakteristika
• The switching unit for blinds has 2 output channels used to control garage doors, gates, blinds,
awnings, etc.
• It can be combined with Control or System units iNELS RF Control.
• The BOX design lets you mount it right in an installation box, a ceiling or motor drive cover.
• Connection of switched load 2x 8 A (2x 2 000 W), with the ability to connect existing buttons.
• Short presses of the controller enable tilting of lamellas, and a long press enables you to draw
the blinds up or down to the end position.
• Each of the units may be controlled by up to 25 channels (1 channel represents one assigned
controller).
• The programming button on the unit is also used for manual control of the output.
• For components it is possible to set the repeater function via the RFAF / USB service device.
• Range up to 100 m (in open space), if the signal is insuffi cient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO
• Communication frequency with bidirectional protocol iNELS RF Control

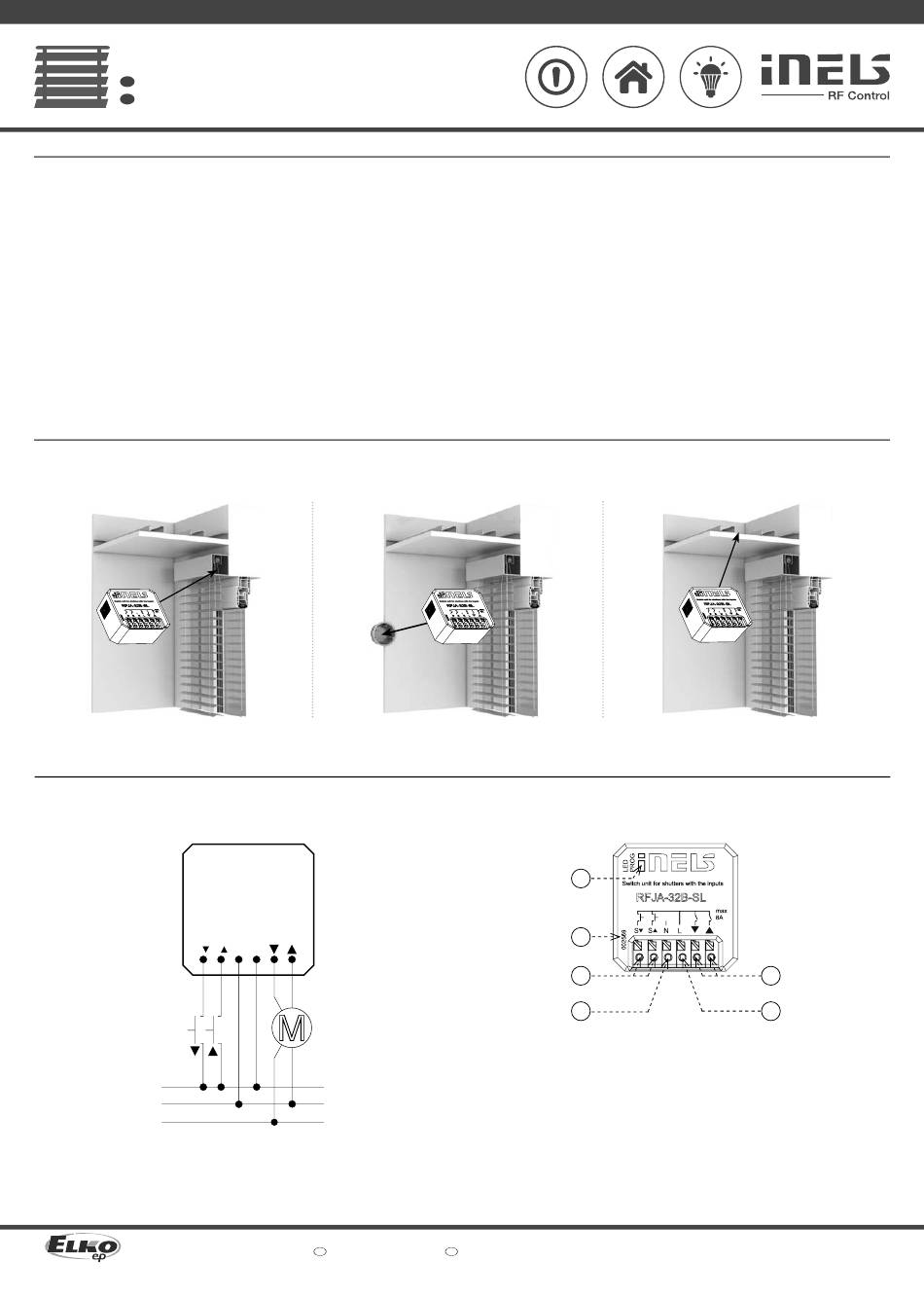

Assembly / Montáž
mounting into a non-conducting drive housing
montáž do nevodivého krytu pohonu
Connection / Zapojení
S
L
N
PE
Made in Czech Republic
2 that support this feature.
2 (RFIO 2 ).
fl ush mounting
montáž do instalační krabice
S N L
M
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Česká republika | e-mail: elko@elkoep.cz
Support: +420 778 427 366 |
EN
• Spínací prvek pro žaluzie má 2 výstupní kanály sloužící k ovládání garážových vrat, bran, žaluzií,
markýz...
• Lze je kombinovat s Ovladači nebo Systémovými prvky iNELS RF Control.
• Provedení BOX nabízí montáž přímo do instalační krabice, podhledu nebo krytu pohonu
motoru.
• Připojení spínané zátěže 2x 8 A (2x 2000 W), s možností připojení stávajících tlačítek.
• Krátké stisky ovladače umožnují naklápění lamel, dlouhý stisk vytažení / zatažení žaluzií do
koncové polohy.
• Každý prvek může být ovládán až 25 kanály (1 kanál představuje jeden přiřazený ovladač).
• Programovací tlačítko na prvku slouží také jako manuální ovládání výstupu.
• U prvků lze nastavit funkci opakovače (repeateru) prostřednictvím servisního zařízení RFAF/USB.
• Dosah až 100 m (na volném prostranství), v případě nedostatečného signálu mezi ovladačem
a prvkem použijte opakovač signálu RFRP-20 nebo prvky s protokolem RFIO
podporují.
• Komunikační frekvence s obousměrným protokolem iNELS RF Control
Indication, manual control /
1
2
3
4
1. LED / button PROG
2. Addresses for individual relays (channels)
3. Terminal block - connection for external button
4. Terminal block - connecting the neutral conductor
5. Terminal block - output contacts
6. Terminal block - connecting the phase conductor
Technická podpora: +420 775 444 609
CZ
www.elkoep.com
2
ceiling mounted
montáž do podhledu
Indikace, manuální ovládání
5
6
1. LED / tlačítko PROG
2. Adresy jednotlivých relé
3. Svorkovnice - připojení pro externí tlačítko
4. Svorkovnice - připojení nulového vodiče
5. Svorkovnice - výstupní kontakty relé
6. Svorkovnice - připojení fázového vodiče
02-142/2021 Rev.0
2 , které tuto funkci
(RFIO 2 ).
1/4
