Elko iNels RFJA-32B-SL Quick Start Manual

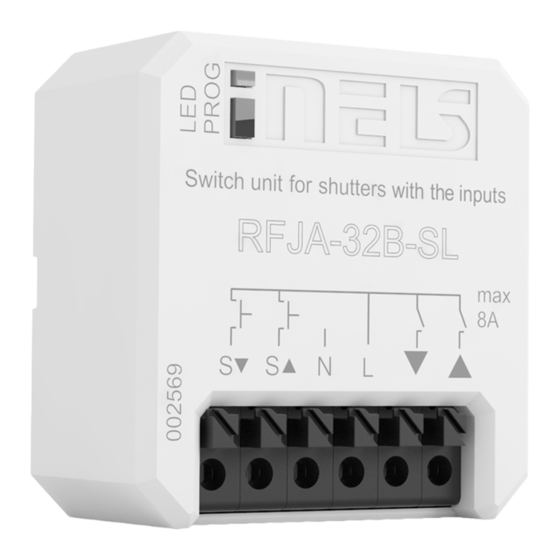

RFJA-32B-SL
Switch unit for shutters
EN
Redőnyvezérlő egység
HU
•
Newly produced drivers work in the RFIO
ers are loaded in the actuators in a different way than before. Among other
!
things, it eliminates the risk of inadvertently loading another randomly occur-
ring controller within range.
•
Drivers can still be switched to so-called compatibility mode, and loaded
in a simpler (older way)
•
The mode in which the controller is located is indicated after inserting the
battery and after 5 seconds have passed, at which the LED is lit by subsequent
different intervals of flashing of the LED.
RFIO 2 mode
= Double flash (flash, flash, gap, flash, flash)
Compatibility mode
= Flash fast (flash, flash, flash, flash, flash)
• If you do not want to change the function of the controller, you must not press any buttons during
this time.

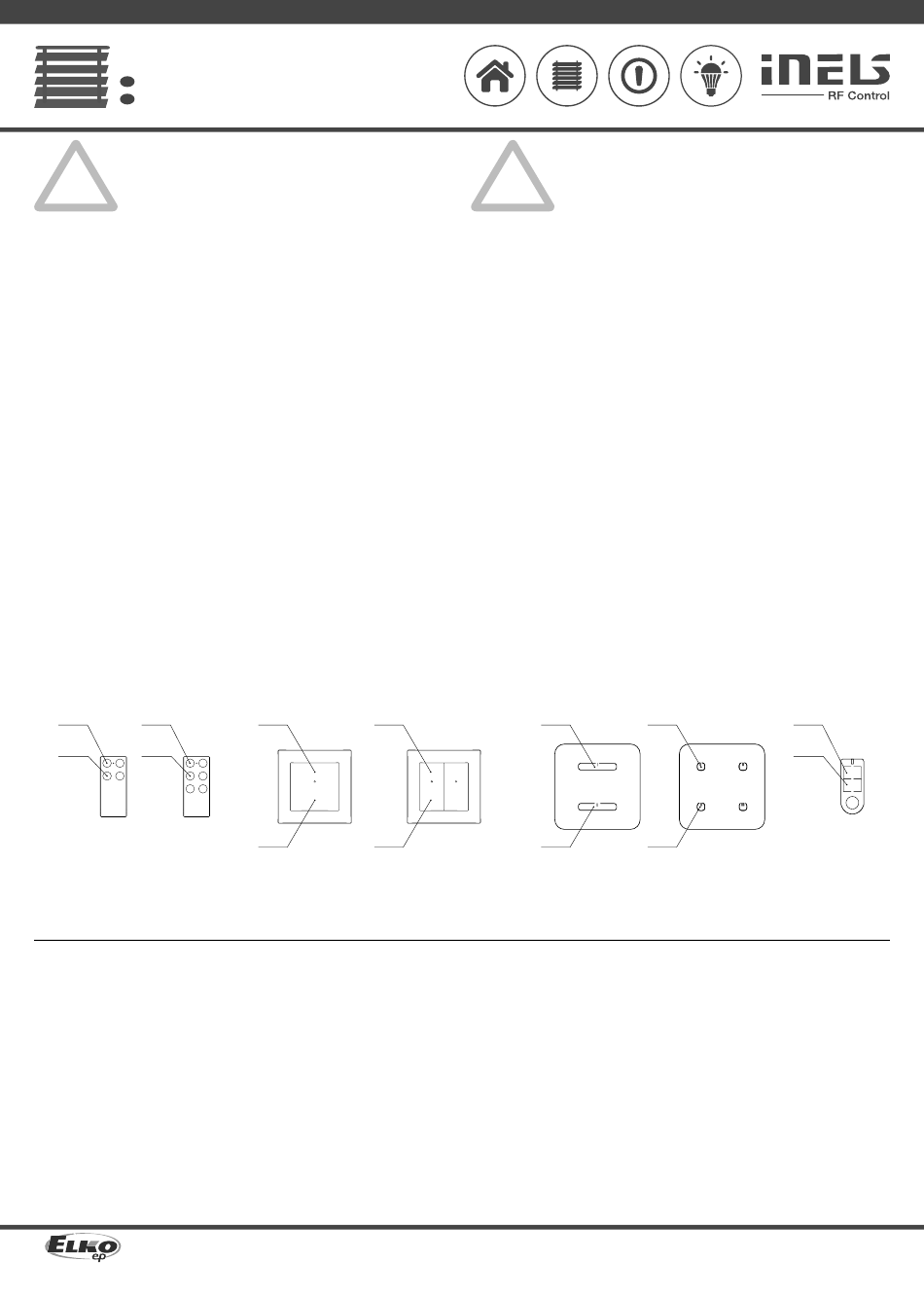

• If we need to change the operating mode of the controller, after inserting the battery, when the
LED is permanently lit, we press at the same time:
• button 1 and 3 on RF KEY-40/60
• button 1 and 2 on RFWB-20/40
• button 1 and 2 on RFGB-20/40
• button 1 and 2 on RF KEY
you hold the buttons until the LED starts to signal the changed mode (double fl ash or fast fl ash).
After that, the buttons must be released. The selected mode of the function is stored in memory
and after replacing the battery, the controller continues to operate in the same mode.
NOTE: after each removal of the battery, we press one of the buttons several times to discharge the
device and reinsert the battery
UPDATE THE CONTROLLER ACTUATORS IN RFIO
If the controller is used in RFIO 2 mode, then to update the controller actuators, it is necessary to
switch not only the actuator to the update mode (according to the instructions for the actuator),
but also the controller in the following way: You remove the battery from the controller, press some
of the buttons several times to discharge the device, and reinsert the battery. At the moment when
the LED lights up, you press the 1 button and hold it down until the controller starts signaling the
updating mode with a short fl ashing of the LED. Then you release the button and the controller
now works in RFIO 2 update mode. To end the update mode, you remove the battery, press one of
the buttons several times, and then reinsert the battery. Now you do not press any button and the
controller starts again in RFIO 2 operating mode.
1 1
3 3

Characteristics /

Jellemzők
• The switching unit for blinds has 2 output channels used to control garage doors, gates, blinds,
awnings, etc.
• It can be combined with Control or System units iNELS RF Control.
• The BOX design lets you mount it right in an installation box, a ceiling or motor drive cover.
• RFJA-32B/230V (120V): connection of switched load 2x 8 A (2x 2 000 W), with the ability to con-
nect existing buttons.
• Short presses of the controller enable tilting of lamellas, and a long press enables you to draw the
blinds up or down to the end position.
• Each of the units may be controlled by up to 25 channels (1 channel represents one assigned
controller).
• The programming button on the unit is also used for manual control of the output.
• For components it is possible to set the repeater function via the RFAF / USB service device.
• Range up to 200 m (in open space), if the signal is insuffi cient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO
• Communication frequency with bidirectional protocol iNELS RF Control
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
ELKO EP Hungary Kft. | Hungária krt. 69 | 1143 Budapest | Magyarország | e-mail: info@elkoep.hu | Technikai támogatás: +36 1 40 30 132
Made in Czech Republic
2
data protocol mode. These driv-
2 MODE
1 1
2 2
2
that support this feature.
2 2
(RFIO ).
www.elkoep.com / www.elkoep.hu
•
Az újonnan gyártott vezérlők RFIO
ban működnek. Ezeket a vezérlőket a korábbiaktól eltérő módon lehet párosítani
!
a vevőegységekkel. Az eljárás többek között kiküszöbölte annak kockázatát,
hogy véletlenül párosítsunk egy másik véletlenszerűen jelen lévő vezérlőt a ható-
távolságon belül.
•
A vezérlőket továbbra is át lehet kapcsolni úgynevezett kompatibilitási módba,
majd az egyszerűbb (régebbi) módon párosítani.
•
Az elem vezérlőbe történő behelyezése után a LED folyamatosan világít, majd
5 s ideig a LED különböző villogása jelzi a vezérlő éppen aktuális üzemmódját.
RFIO 2 mód
= Dupla villanás (villan, villan, szünet, villan, villan)
Kompatibilitási mód
= Gyors villogás (villan, villan, villan, villan, villan)
• Ha nem akarjuk megváltoztatni a vezérlő protokollját, akkor ez idő alatt semmilyen gombot nem szabad megny-
omni.
• Ha módosítanunk kell a vezérlő működési módját, akkor az elem behelyezése után, - amikor a LED
folyamatosan világít - nyomja meg egyszerre a két gombot:
• RF KEY-40/60: 1 és 3 gombok
• RFWB-20/40: 1 és 2 gombok
• RFGB-20/40: 1 és 2 gombok
• RF KEY: 1 és 2 gombok
A gombokat addig tartsuk lenyomva, amíg a LED el nem kezdi jelezni a megváltozott üzemmódot
(dupla villanás v agy gyors villogás). Ezután el kell engedni a gombokat. A kiválasztott működési
mód a memóriában tárolódik, - az elem cseréje után a vezérlő továbbra is ugyanabban az üze-
mmódban működik.
MEGJEGYZÉS: az elem minden egyes eltávolítása után, illetve visszahelyezése előtt nyomja meg néhánys-
zor bármelyik gombot a készülék kapacitásainak kisütéséhez.
PROGRAMOWANIE STEROWNIKÓW DO AKTORÓW W TRYBIE RFIO
Ha a vezérlőt RFIO 2 üzemmódban kívánjuk használni, akkor a párosításhoz nem csak a vevőegységet kell ta-
nítási üzemmódba állítani (a vevőegyég használati útmutatója szerint), hanem a vezérlőt is át kell kapcsolni
tanítási módba az alábbiak szerint: Távolítsa el az elemet a vezérlőből, nyomja meg többször valamelyik gom-
bot a készülék kapacitásainak kisütéséhez, majd helyezze vissza az elemet. Amikor a LED folyamatosan világít,
azonnal nyomja meg a vezérlő 1-es gombját, és tartsa lenyomva, amíg a vezérlő LED visszajelzője rövid felvilla-
násokkal nem jelzi a tanulási módot. Ezután engedje fel a gombot, - a vezérlő ekkor RFIO
működik. Végezze el a párosítást. A tanulási mód befejezéséhez vegye ki az elemet, nyomja meg többször az
egyik gombot, majd helyezze vissza az elemet. Az elem visszahelyezésekor már ne nyomjunk meg egyetlen
2
gombot sem, - a vezérlő ezzel újraindul RFIO
1
2
• A redőnykapcsoló egység két kimeneti csatornával két irányban vezérel garázsajtót, kaput,
redőnyöket, napellenzőket, stb..
• Kombinálható az iNELS RF Control rendszer vezérlőivel.
• A BOX kivitel lehetővé teszi a telepítést közvetlenül egy szerelvénydobozba, álmennyezetre vagy
a motoros hajtás burkolata alá.
• Csatlakoztatható kapcsolt terhelés 2x 8 A (2x 2 000 W).
• A vezérlő rövid gombnyomásával fi nombeállítás, lamellák döntése végezhető el, míg a hosszú
gombnyomásra a felső vagy alsó végállásig működik a redőny (megállítható rövid gombnyomással).
• Egy egység akár 25 csatornáról is vezérelhető (1 csatorna = egy hozzárendelt vezérlő)
• A készülék programozó gombja a kimenet kézi működtetésére is használható.
• Az egységeknél beállítható a jelismétlő (repeater) funkció az RFAF/USB szerviz eszközön keresztül.
• Hatótávolság 100 m (nyílt terepen), amennyiben a vezérlő és az egységek közötti kommunikáció
nem megfelelő, használható az RFRP-20 jelismétlő vagy az RFIO
ségek, amelyek támogatják ezt a funkciót.
• Kommunikáció kétirányú iNELS RF Control
02-152/2021 Rev.0
2
kommunikációs protokoll üzemmód-
2
2
üzemmódban.
1 1
2
2
2
protokollal rendelkező egy-
2 2
protokollal (RFIO ).
tanulási módban
