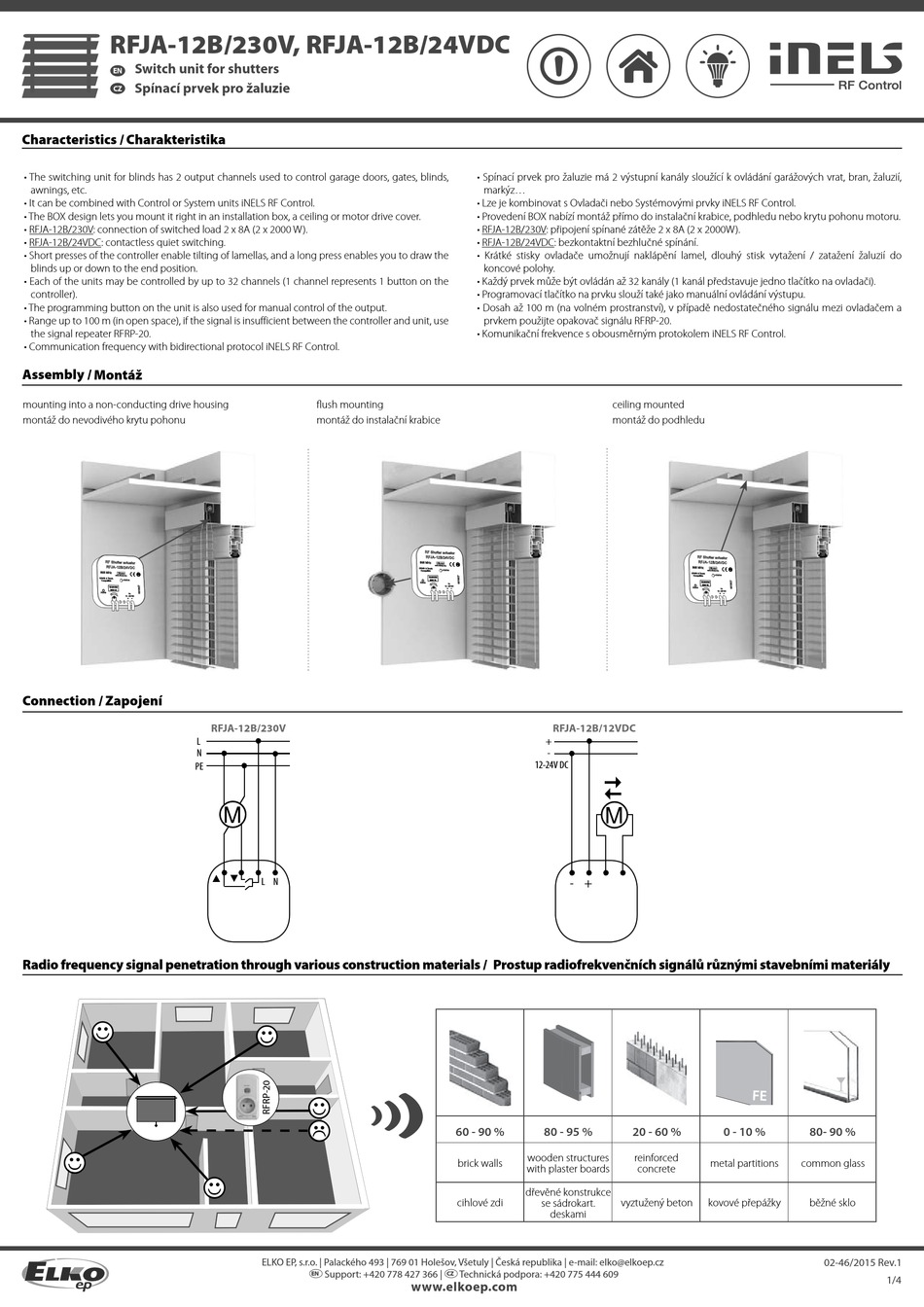

Elko iNels RFJA-12B/230V Quick Start Manual

RFJA-12B/230V, RFJA-12B/24VDC

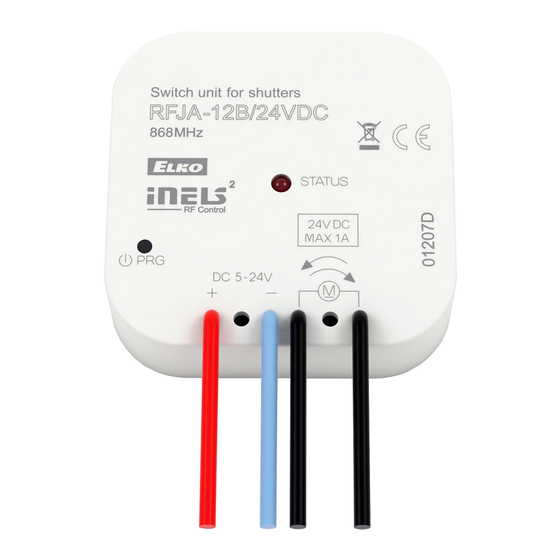

Switch unit for shutters
EN
Spínací prvek pro žaluzie
CZ
Characteristics / Charakteristika
• The switching unit for blinds has 2 output channels used to control garage doors, gates, blinds,
awnings, etc.
• It can be combined with Control or System units iNELS RF Control.
• The BOX design lets you mount it right in an installation box, a ceiling or motor drive cover.
• RFJA-12B/230V: connection of switched load 2 x 8A (2 x 2000 W).
• RFJA-12B/24VDC: contactless quiet switching.
• Short presses of the controller enable tilting of lamellas, and a long press enables you to draw the
blinds up or down to the end position.
• Each of the units may be controlled by up to 32 channels (1 channel represents 1 button on the
controller).
• The programming button on the unit is also used for manual control of the output.
• Range up to 100 m (in open space), if the signal is insufficient between the controller and unit, use
the signal repeater RFRP-20.
• Communication frequency with bidirectional protocol iNELS RF Control.
Assembly /
Montáž
mounting into a non-conducting drive housing
montáž do nevodivého krytu pohonu
Connection / Zapojení
PE
Radio frequency signal penetration through various construction materials /
☺
☺
fl ush mounting
montáž do instalační krabice
RFJA-12B/230V
L
N
M

L N
☺
☺
☺
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Česká republika | e-mail: elko@elkoep.cz
Support: +420 778 427 366 |
EN
• Spínací prvek pro žaluzie má 2 výstupní kanály sloužící k ovládání garážových vrat, bran, žaluzií,
markýz...
• Lze je kombinovat s Ovladači nebo Systémovými prvky iNELS RF Control.
• Provedení BOX nabízí montáž přímo do instalační krabice, podhledu nebo krytu pohonu motoru.
• RFJA-12B/230V: připojení spínané zátěže 2 x 8A (2 x 2000W).
• RFJA-12B/24VDC: bezkontaktní bezhlučné spínání.
• Krátké stisky ovladače umožnují naklápění lamel, dlouhý stisk vytažení / zatažení žaluzií do
koncové polohy.
• Každý prvek může být ovládán až 32 kanály (1 kanál představuje jedno tlačítko na ovladači).
• Programovací tlačítko na prvku slouží také jako manuální ovládání výstupu.
• Dosah až 100 m (na volném prostranství), v případě nedostatečného signálu mezi ovladačem a
prvkem použijte opakovač signálu RFRP-20.
• Komunikační frekvence s obousměrným protokolem iNELS RF Control.
RFJA-12B/12VDC
+
-
12-24V DC
- +
Prostup radiofrekvenčních signálů různými stavebními materiály
60 - 90 % 80 - 95 %
wooden structures
brick walls
with plaster boards
dřevěné konstrukce
cihlové zdi
se sádrokart.
deskami
Technická podpora: +420 775 444 609
CZ
www.elkoep.com
ceiling mounted
montáž do podhledu
 
M
20 - 60 % 0 - 10 %
reinforced
metal partitions
concrete
vyztužený beton kovové přepážky
80- 90 %
common glass
běžné sklo
02-46/2015 Rev.1
1/4
