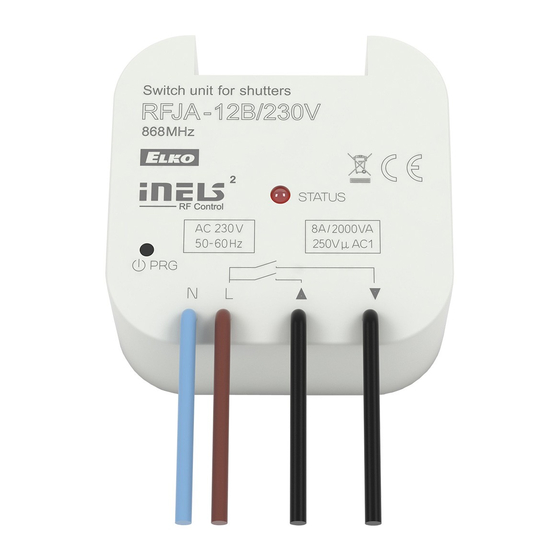

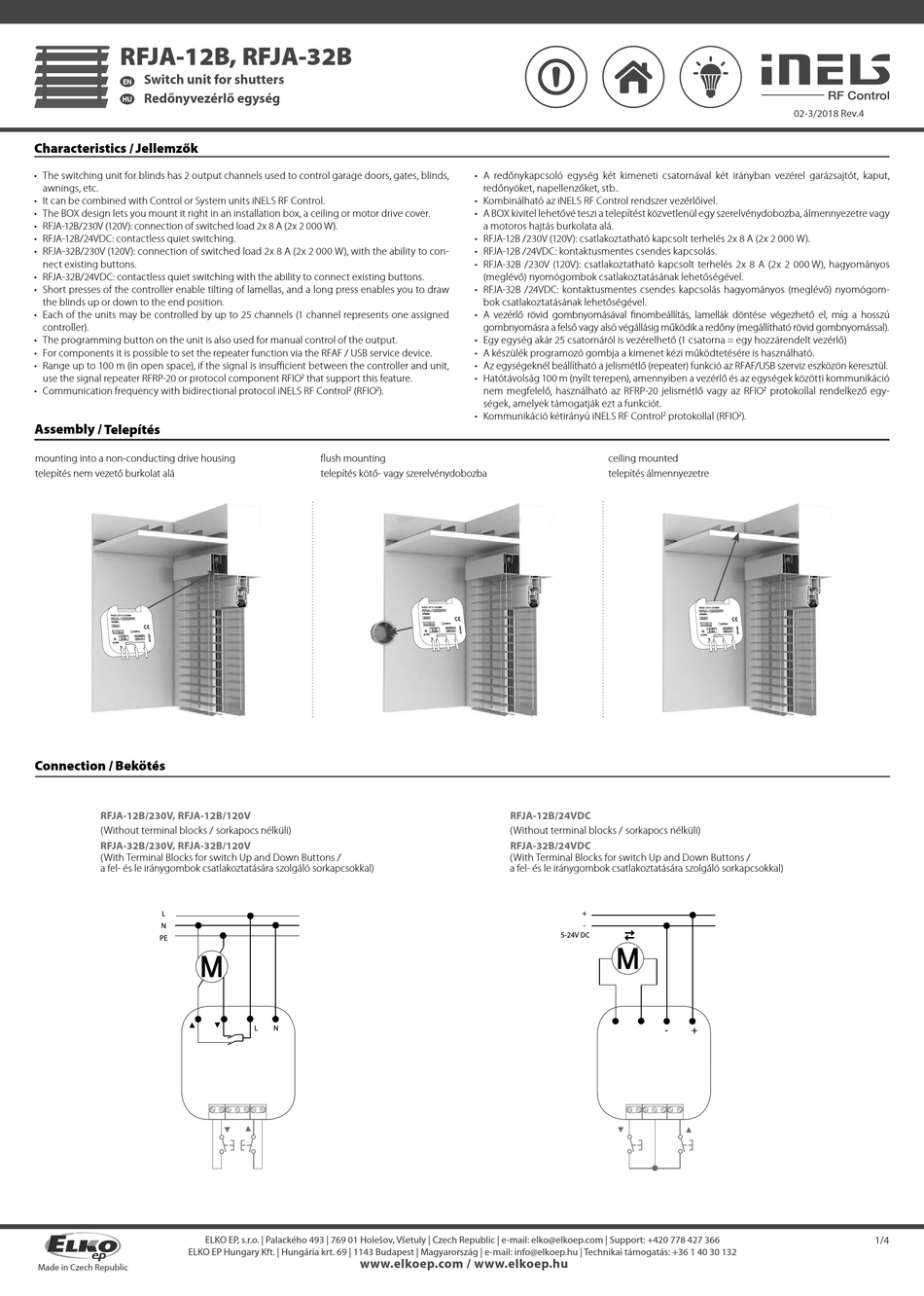

Elko iNels RFJA-12B Manual

RFJA-12B, RFJA-32B
Switch unit for shutters
EN
Redőnyvezérlő egység
HU

Characteristics /

Jellemzők
• The switching unit for blinds has 2 output channels used to control garage doors, gates, blinds,
awnings, etc.
• It can be combined with Control or System units iNELS RF Control.
• The BOX design lets you mount it right in an installation box, a ceiling or motor drive cover.
• RFJA-12B/230V (120V): connection of switched load 2x 8 A (2x 2 000 W).
• RFJA-12B/24VDC: contactless quiet switching.
• RFJA-32B/230V (120V): connection of switched load 2x 8 A (2x 2 000 W), with the ability to con-
nect existing buttons.
• RFJA-32B/24VDC: contactless quiet switching with the ability to connect existing buttons.
• Short presses of the controller enable tilting of lamellas, and a long press enables you to draw
the blinds up or down to the end position.
• Each of the units may be controlled by up to 25 channels (1 channel represents one assigned
controller).
• The programming button on the unit is also used for manual control of the output.
• For components it is possible to set the repeater function via the RFAF / USB service device.
• Range up to 100 m (in open space), if the signal is insuffi cient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO
• Communication frequency with bidirectional protocol iNELS RF Control

Assembly /

Telepítés
mounting into a non-conducting drive housing
telepítés nem vezető burkolat alá

Connection /

Bekötés
RFJA-12B/230V, RFJA-12B/120V
(Without terminal blocks /
RFJA-32B/230V, RFJA-32B/120V
(With Terminal Blocks for switch Up and Down Buttons /
a fel- és le iránygombok csatlakoztatására szolgáló sorkapcsokkal)
L
N
PE
M M
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
ELKO EP Hungary Kft. | Hungária krt. 69 | 1143 Budapest | Magyarország | e-mail: info@elkoep.hu | Technikai támogatás: +36 1 40 30 132
Made in Czech Republic
2 that support this feature.
2 (RFIO 2 ).
fl ush mounting
telepítés kötő- vagy szerelvénydobozba
sorkapocs nélküli)
L N
www.elkoep.com / www.elkoep.hu
• A redőnykapcsoló egység két kimeneti csatornával két irányban vezérel garázsajtót, kaput,
redőnyöket, napellenzőket, stb..
• Kombinálható az iNELS RF Control rendszer vezérlőivel.
• A BOX kivitel lehetővé teszi a telepítést közvetlenül egy szerelvénydobozba, álmennyezetre vagy
a motoros hajtás burkolata alá.
• RFJA-12B /230V (120V): csatlakoztatható kapcsolt terhelés 2x 8 A (2x 2 000 W).
• RFJA-12B /24VDC: kontaktusmentes csendes kapcsolás.
• RFJA-32B /230V (120V): csatlakoztatható kapcsolt terhelés 2x 8 A (2x 2 000 W), hagyományos
(meglévő) nyomógombok csatlakoztatásának lehetőségével.
• RFJA-32B /24VDC: kontaktusmentes csendes kapcsolás hagyományos (meglévő) nyomógom-
bok csatlakoztatásának lehetőségével.
• A vezérlő rövid gombnyomásával fi nombeállítás, lamellák döntése végezhető el, míg a hosszú
gombnyomásra a felső vagy alsó végállásig működik a redőny (megállítható rövid gombnyomással).
• Egy egység akár 25 csatornáról is vezérelhető (1 csatorna = egy hozzárendelt vezérlő)
• A készülék programozó gombja a kimenet kézi működtetésére is használható.
• Az egységeknél beállítható a jelismétlő (repeater) funkció az RFAF/USB szerviz eszközön keresztül.
• Hatótávolság 100 m (nyílt terepen), amennyiben a vezérlő és az egységek közötti kommunikáció
nem megfelelő, használható az RFRP-20 jelismétlő vagy az RFIO
ségek, amelyek támogatják ezt a funkciót.
• Kommunikáció kétirányú iNELS RF Control
ceiling mounted
telepítés álmennyezetre
RFJA-12B/24VDC
(Without terminal blocks / sorkapocs nélküli)
RFJA-32B/24VDC
(With Terminal Blocks for switch Up and Down Buttons /
a fel- és le iránygombok csatlakoztatására szolgáló sorkapcsokkal)
+
-
 
5-24V DC
M M
02-3/2018 Rev.4
2 protokollal rendelkező egy-
2 protokollal (RFIO 2 ).
- +
1/4
