  • Page 1 30W Outdoor Horn Speaker for PA Systems Altoparlante a Tromba da 30W per Sistemi PA User Manual Manuale d’uso en-ita Set up your solutions Please read this manual carefully and keep it for future reference Leggete questo manuale e conservatelo per future consultazioni...
  • Page 2 Set up your solutions Dear value Customer, First, thank you for purchasing a HELVIA® product. Our mission is to offer solutions based on the most up-to-date technologies for all systems integration needs in the private, commercial and corporate sectors. We hope you are satisfied with this product and, if you wish to participate, we would be very pleased to receive your feedback on the operation of this product and possible improvements for the future.

  • Page 3: Table Of Contents

    2. UNPACKING Thank you for purchasing your EVOCA 30H horn speaker. All units have been rig- orously tested before leaving the factory. Carefully unpack the carton and check the contents to ensure that all parts are present and in good conditions:...

  • Page 4: Product Overview

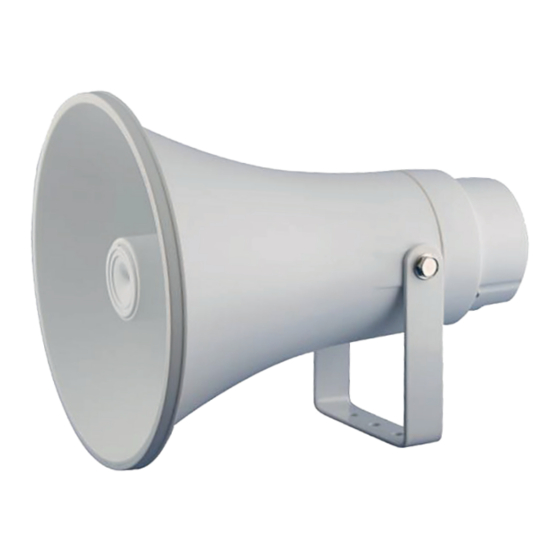

    The horn can be easily mounted to any wall or ceiling by using the stainless-steel mounting bracket. Thanks to the weatherproof treated plastic housing, the EVOCA 30H has an IP66 Ingress Protection standard, which make it suitable for outdoor installations.

  • Page 5: Product Appearance

    EVOCA 30H 30W Outdoor Horn Speaker for PA Systems 4. PRODUCT APPEARANCE 303mm (11.93”) 122,5mm (4.82”) Ø7,5mm 30mm (1.18”) 123mm (4.84”) 5. INSTALLATION Read these instructions carefully before installing and using the product. When the speaker is installed on ceilings or walls, check that the structure is reli- able and the speaker is firmly attached.

  • Page 6: Speaker Connection

    30W Outdoor Horn Speaker for PA Systems 5.1. Speaker Connection EVOCA 30H horn speaker is equipped with a built-in line transformer with 5 pow- er taps, to better adapt each speaker to the type of line (constant voltage @ 70V, 100V and low-impedance @ 8Ω), the power of the amplifier, and the number of...

  • Page 7: Frequency Response Chart

    EVOCA 30H 30W Outdoor Horn Speaker for PA Systems EVOCA 30H Frequency Response 7. FREQUENCY RESPONSE CHART Risposta in Frequenza NOTE: Frequency chart below shows dB SPL (1W @ 1m). (dB SPL, 1W @ 1m) dB SPL Frequency (Hz) 8. SPECIFICATIONS Rated Power @ 100V 30W / 15W / 7.5W / 3.75W...

  • Page 8: Warranty And Service

    HELVIA must meet the warranty obligations due to any non-compliant materials or manu- facturing defects, by remedying free of charge at HELVIA’s discretion by either repairing or replacing specific parts or the entire equipment. Any defective parts removed by a product in the event of a warranty claim become property of HELVIA.

  • Page 9: Importanti Istruzioni Di Sicurezza

    / componenti suggeriti dal produttore. 2. CONTENUTO DELL’IMBALLO Grazie per aver acquistato l’altoparlante a tromba EVOCA 30H. Tutte le unità sono state rigorosamente testate prima di lasciare la fabbrica. Disimballare con cura la confezione e controllare il contenuto per assicurarsi che tutte le parti siano pre-...

  • Page 10: Descrizione Del Prodotto

    70V e 100V o a bassa impe- denza, e selezionare la potenza attraverso il selettore sul coperchio posteriore. La EVOCA 30H può essere facilmente montato su qualsiasi muro o soffitto utiliz- zando la staffa di montaggio in acciaio inox.

  • Page 11: Aspetto Del Prodotto

    EVOCA 30H Altoparlante a Tromba da 30W per Sistemi PA 4. ASPETTO DEL PRODOTTO 303mm (11.93”) 122,5mm (4.82”) Ø7,5mm 30mm (1.18”) 123mm (4.84”) 5. INSTALLAZIONE Leggere attentamente queste istruzioni prima di installare e utilizzare il prodotto. Quando l’altoparlante è installato su un soffitto o un muro, verificare che la strut- tura sia affidabile e che l’altoparlante sia saldamente fissato.

  • Page 12: Connessione Del Diffusore

    Altoparlante a Tromba da 30W per Sistemi PA 5.1. Connessione del Diffusore L’EVOCA 30H è dotato di un trasformatore di linea incorporato con 5 livelli di po- tenza, per adattare meglio ciascun altoparlante al tipo di linea (tensione costante @ 70V e 100V o a bassa impedenza @ 8Ω), alla potenza dell’amplificatore e al numero di altoparlanti sulla linea.

  • Page 13: Risposta In Frequenza

    EVOCA 30H Altoparlante a Tromba da 30W per Sistemi PA EVOCA 30H Frequency Response 7. RISPOSTA IN FREQUENZA Risposta in Frequenza (dB SPL, 1W @ 1m) NOTA: Tutti i grafici di seguito esprimono dB SPL (1W @ 1m). dB SPL Frequency (Hz) 8.

  • Page 14: Garanzia E Assistenza

    Eventuali parti difettose rimosse da un prodotto in caso di intervento di garanzia diventano di proprietà di HELVIA. Durante il periodo di garanzia, i prodotti difettosi possono essere restituiti al rivenditore o all’installatore HELVIA con prova di acquisto originale (scontrino o fattura).
  • Page 15 EVOCA 30H Altoparlante a Tromba da 30W per Sistemi PA...
  • Page 16 This product is imported in the European Union by Questo prodotto è importato nell’Unione Europea da FRENEXPORT SPA – Via Enzo Ferrari, 10 - 62017 Porto Recanati - Italy HELVIA is a registered trademark of FRENEXPORT SPA - Italy ®...
