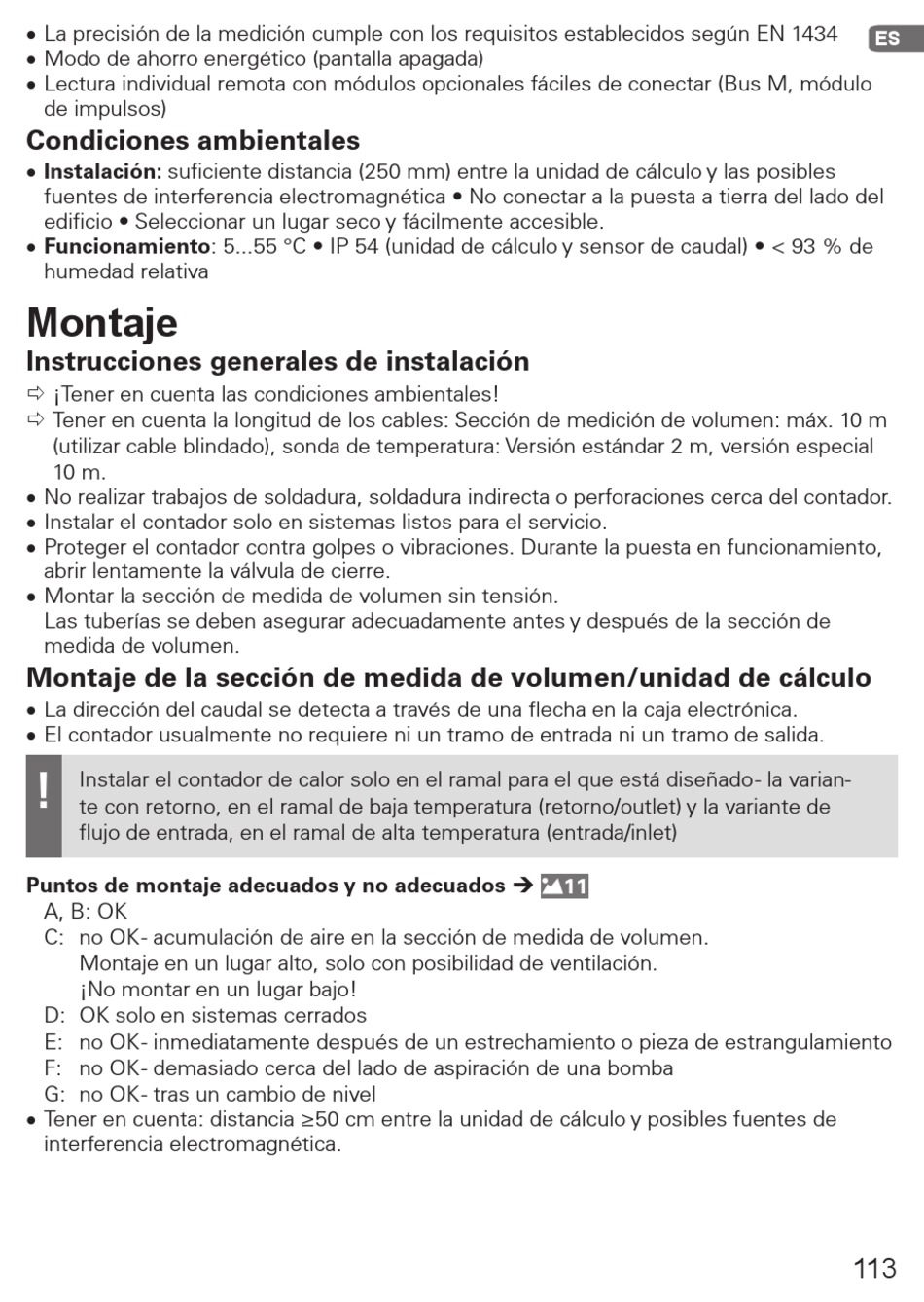

techem ultra S3 Operating Instructions Manual page 113

• La precisión de la medición cumple con los requisitos establecidos según EN 1434
• Modo de ahorro energético (pantalla apagada)
• Lectura individual remota con módulos opcionales fáciles de conectar (Bus M, módulo
de impulsos)
Condiciones ambientales
• Instalación: suficiente distancia (250 mm) entre la unidad de cálculo y las posibles
fuentes de interferencia electromagnética • No conectar a la puesta a tierra del lado del
edificio • Seleccionar un lugar seco y fácilmente accesible.
• Funcionamiento: 5...55 °C • IP 54 (unidad de cálculo y sensor de caudal) • < 93 % de
humedad relativa
Montaje
Instrucciones generales de instalación
Ö ¡Tener en cuenta las condiciones ambientales!
Ö Tener en cuenta la longitud de los cables: Sección de medición de volumen: máx. 10 m
(utilizar cable blindado), sonda de temperatura: Versión estándar 2 m, versión especial
10 m.
• No realizar trabajos de soldadura, soldadura indirecta o perforaciones cerca del contador.
• Instalar el contador solo en sistemas listos para el servicio.
• Proteger el contador contra golpes o vibraciones. Durante la puesta en funcionamiento,
abrir lentamente la válvula de cierre.
• Montar la sección de medida de volumen sin tensión.
Las tuberías se deben asegurar adecuadamente antes y después de la sección de
medida de volumen.
Montaje de la sección de medida de volumen/unidad de cálculo
• La dirección del caudal se detecta a través de una flecha en la caja electrónica.
• El contador usualmente no requiere ni un tramo de entrada ni un tramo de salida.
!
Instalar el contador de calor solo en el ramal para el que está diseñado - la varian-
te con retorno, en el ramal de baja temperatura (retorno/outlet) y la variante de
flujo de entrada, en el ramal de alta temperatura (entrada/inlet)
Puntos de montaje adecuados y no adecuados 
A, B: OK
C: no OK - acumulación de aire en la sección de medida de volumen.
Montaje en un lugar alto, solo con posibilidad de ventilación.
¡No montar en un lugar bajo!
D: OK solo en sistemas cerrados
E: no OK - inmediatamente después de un estrechamiento o pieza de estrangulamiento
F: no OK - demasiado cerca del lado de aspiración de una bomba
G: no OK - tras un cambio de nivel
• Tener en cuenta: distancia ≥50 cm entre la unidad de cálculo y posibles fuentes de
interferencia electromagnética.
