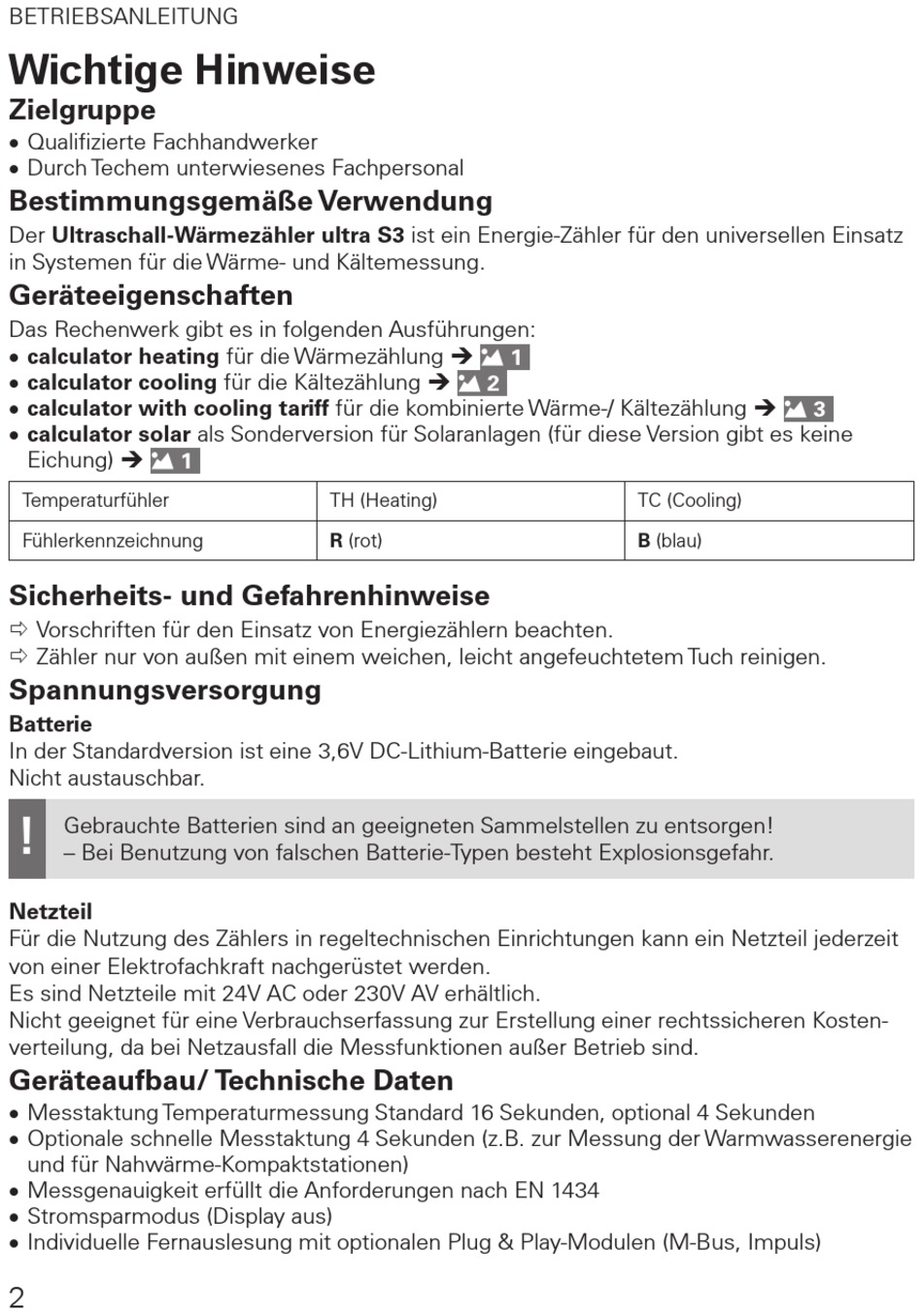

BETRIEBSANLEITUNG
Wichtige Hinweise
Zielgruppe
• Qualifizierte Fachhandwerker
• Durch Techem unterwiesenes Fachpersonal
Bestimmungsgemäße Verwendung
Der Ultraschall-Wärmezähler ultra S3 ist ein Energie-Zähler für den universellen Einsatz
in Systemen für die Wärme- und Kältemessung.
Geräteeigenschaften
Das Rechenwerk gibt es in folgenden Ausführungen:
• calculator heating für die Wärmezählung 
• calculator cooling für die Kältezählung 
• calculator with cooling tariff für die kombinierte Wärme-/ Kältezählung 
• calculator solar als Sonderversion für Solaranlagen (für diese Version gibt es keine
Eichung) 
1
Temperaturfühler
Fühlerkennzeichnung
Sicherheits- und Gefahrenhinweise
Ö Vorschriften für den Einsatz von Energiezählern beachten.
Ö Zähler nur von außen mit einem weichen, leicht angefeuchtetem Tuch reinigen.
Spannungsversorgung
Batterie
In der Standardversion ist eine 3,6V DC-Lithium-Batterie eingebaut.
Nicht austauschbar.
!
Gebrauchte Batterien sind an geeigneten Sammelstellen zu entsorgen!
– Bei Benutzung von falschen Batterie-Typen besteht Explosionsgefahr.
Netzteil
Für die Nutzung des Zählers in regeltechnischen Einrichtungen kann ein Netzteil jederzeit
von einer Elektrofachkraft nachgerüstet werden.
Es sind Netzteile mit 24V AC oder 230V AV erhältlich.
Nicht geeignet für eine Verbrauchserfassung zur Erstellung einer rechtssicheren Kosten-
verteilung, da bei Netzausfall die Messfunktionen außer Betrieb sind.
Geräteaufbau/ Technische Daten
• Messtaktung Temperaturmessung Standard 16 Sekunden, optional 4 Sekunden
• Optionale schnelle Messtaktung 4 Sekunden (z.B. zur Messung der Warmwasserenergie
und für Nahwärme-Kompaktstationen)
• Messgenauigkeit erfüllt die Anforderungen nach EN 1434
• Stromsparmodus (Display aus)
• Individuelle Fernauslesung mit optionalen Plug & Play-Modulen (M-Bus, Impuls)
2
2
TH (Heating)
R (rot)
1
TC (Cooling)
B (blau)
3
