Assa Abloy Pando S559686085 Quick Start Manual

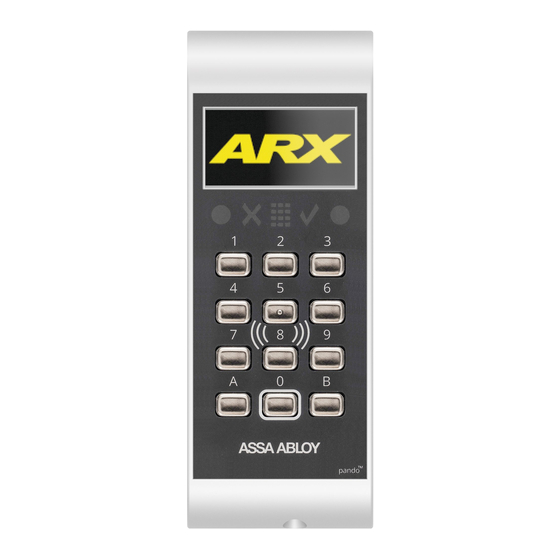

Om Pando™ Display reader.
Pando Display reader kommer fortsättningsvis benämnas Pando Display eller läsare i
detta dokument.
Pando Display är en Hi-O MIFARE DESFire läsare. Som standard läser
Pando Display serienummer men läsaren kan konfigureras för sektorläsning
av MIFARE Classic, Applikations läsning av MIFARE DESFire, iCLASS eller
SEOS. All konfigurering av lästekniker sker med ett för anläggningen unikt
setup-kort.
Installation av läsaren på Hi-O buss.
Hi-O enheter är enkla att installera, alla enheter ansluts parallellt med hjälp
av fyra trådar. Enheter på Hi-O bussen får sin matningsspänning från DAC
530II/III, DAC564II/III.
Anslut CAN-bussen till CAN-H och CAN-L samt matningen ut till CAN-
bussen på de två nästkommande plintarna i DAC/LCU, +12V & 0V. Ställ
SIO buss adressen till 00 i läsaren samt ställ in funktionsval 1 för in- eller ut
läsare.
Installation av läsaren på SIO-buss.
Anslut SIO-bussen till A och B anslutningarna samt
läsaren till den avsäkrade +V & 0V anslutningarna (+24V & 0V).
Ställ SIO buss adressen mellan 1-99, beroende på vilken adress som finns
ledig på SIO-bussen.
Indikeringar för Hi-O Mode = SIO Adress 0
Grön: lyser när läsaren är oinitierad på Hi-O bussen.
Pando Secure läsaren är inte låst till en specifik Hi-O buss.
Röd: lyser när Pando Secure läsaren är låst till en specifik Hi-O buss och
indikerar att läsaren är låst och krypterad.
Indikeringar för
SIO mode adress 1-99
Grön: TX, Sänder data
Röd: RX, Tar emot data
Tabell för funktionsval via knappsats
Tangent Funktion
1 In sida/Utsida.
ON = insida
Off = utsida
2 Key beep, pip vid tangenttryck samt dur & moll signal vid
ogiltigt/giltigt kort
3 Card beep, pip för att indikera att kortet är läst
4 Light ON, knappsatsen ständigt belyst
5 Light Code, knappsats belyst när indikeringen för
dörrkod/PIN kod är aktiverad
6 ON = A och B-knapparna fördröjda 0,5 sekunder
Gäller från firmware version 1.00.33
Teknisk dokumentation och support
Vi förbehåller oss rätten att korrigera eventuella tryckfel och uppdatera informationen efter utskrift.
På hemsidan finns utförliga manualer tillgängliga för ARX passersystem.
Om du inte hittar svar på dina frågor i manualen hänvisar vi till tekniska support, de nås på +46
(0)8 775 16 60 alternativt:
https://technicalsupport.assaabloyopeningsolutions.se/
Inställningar samt adressering
•
Ställ "Conf" DIP i läge ON
•
Tryck "A" på läsarens knappsats
•
Menyn tänds upp i displayen
•
Växla funktionsvalen (Fx) ON/OFF genom att trycka på
respektive siffertangent för valen. F1 = Siffertangent 1,
osv... (Se tabell för funktioner).
•
Tryck därefter "B", på läsarens knappsats till adress.
Skriv in adressen med siffertangenterna.
Hi-O = Adress 00
SIO-buss Adress 1-99
• Tryck "B" på läsarens knappsats för att spara
(Nu är man åter i funktionsvals läge, ändra eller fortsätt
enligt nedan.)
matningen till
•
Eller ställ "Conf" DIP i läge OFF
• Därefter "B" (Läsaren startar om)
Ändra adress/fabriksåterställning av SIO ansluten
läsare.
•
Ställ "Conf" DIP i läge ON
•
Tryck därefter "A", på läsarens knappsats
•
Tryck därefter "B", på läsarens knappsats till adress.
För att fabriksåterställa kommunikationsnyckeln.
Behöver göras om adressen ändras eller då man bytt
databas på servern eller börjat om med en tom databas.
Se ARX manual för mer information.
o Skriv in en adress 00 (återställer
kryptonyckel)
o Tryck "B" på läsarens knappsats för att spara
(Krypto nyckel återställd)
o Tryck därefter "B" igen, till adress
•
Skriv in adress 1-99
•
Ställ "Conf" DIP i läge OFF
•
Tryck "B" på läsarens knappsats för att spara.
Läsaren startar om när Conf DIP är i läge OFF
Lås upp en Hi-O låst läsare.
Normalt låser man upp läsaren via den DAC eller LCU den är ansluten till, men om man
behöver låsa upp läsaren utan DAC eller den LCU den har blivit låst via, gör enligt följande.
•
Slå på spänningen till läsaren.
Röd LED lyser fast, som indikerar att läsaren är låst
•
Slå Conf. DIP mellan ON och OFF med en sekunds intervall 6-8 gånger
•
När läsaren växlar från rött till grönt är den upplåst
Konfigurering av sektorläsning
Bryt och slå till spänningen till läsaren genom att ta ur den jackbara plinten och
1.
sätta tillbaka den
Grön indikering blinkar under 90 sekunder
2.
Innan den slutar blinka, visa setupkortet för läsaren
3.
Läsaren indikerar med ett "kvitter" att programmeringen är klar och den gröna
4.
indikeringen slocknar
Läsaren är nu programmerad med anläggningens krypteringsnycklar
5.
OBS! Om ett kort som presenteras för en läsare inte har krypteringsnycklar som
överensstämmer med de i läsaren kommer den inte att visa någon indikering
Tekniska specifikationer
Artikelnummer
Matningsspänning
Strömförbrukning
Rekommenderad kabel
Använd en Low Voltage (SELV) kompatibel strömkälla (LPS) med en märkström
begränsad till ≤2 A
Hi-O kabellängd
Temperatur
Luftfuktighet
IP
Max montagehöjd
Dimensioner
Lagring och transport
Plint
Can-H CAN-H
Can-L CAN-L
+V +V (12-24V DC)
0V 0V
A RS485
B RS485
NC Free
Terminering
Om läsaren sitter sist på SIO-bussen ska termineringen aktiveras.
QR till tekniska support Ställ DIP 2 "Term" i läge ON.
S559686085 S559686N085
12-24V DC (min 10.8V, max 27,6V DC)
12V: 84mA, Max124mA. 24V: 45mA, Max62mA (Max 1,5W)
EKKX 2x2x0,2
Totalt: Max. 50 m
Grenledning: Max. 10 m
– 25°C till + 55°C
Under -25°C måste läsaren värmas externt.
5 % to 95 %
54
2 m över golv
L 185 mm, B 69 mm, H 22 mm.
Temperature: -50 ºC till 70 ºC (-58 ºF to 158 ºF)
Luftfuktighet 5 % to 95 %
Anslutning till Hi-O buss (SIO adress = 00)
LCU9101, DAC530II eller DAC564II
Matning läsare via avsäkrad enhet som
LCU9101, DAC530 eller DAC564
Anslutning till SIO-buss (RS485)
