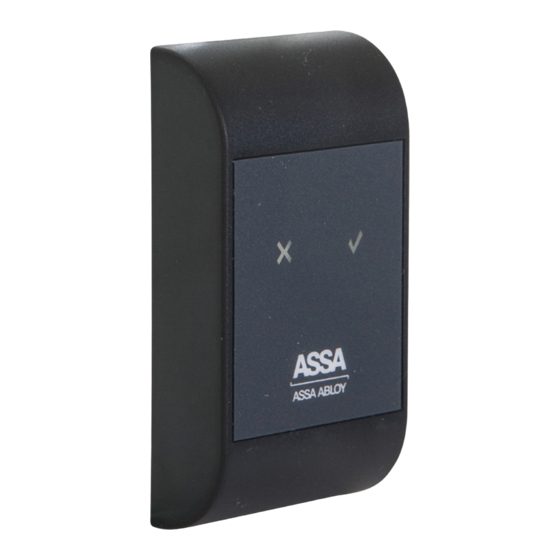

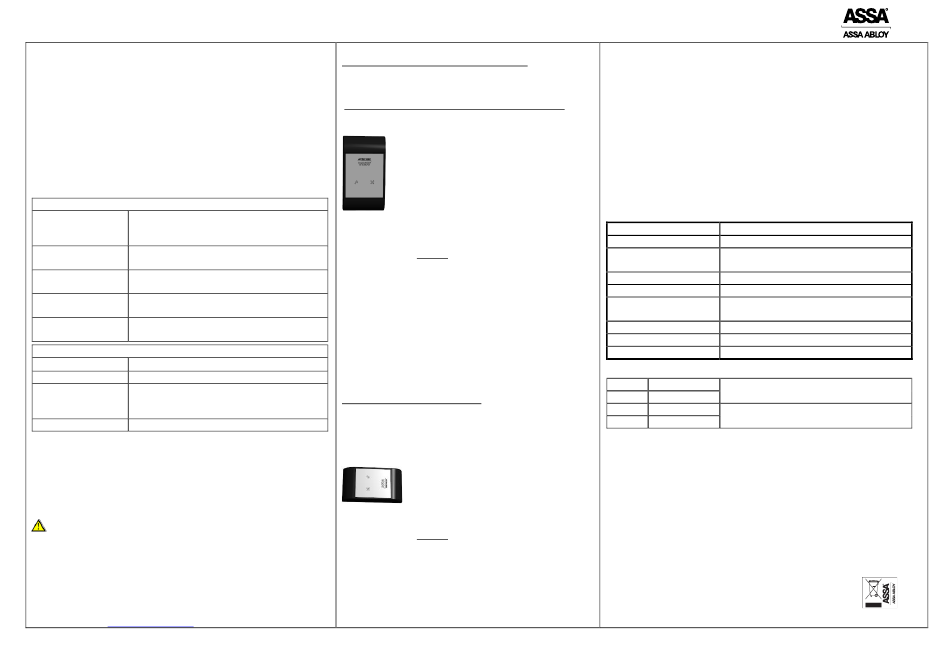

ASSA Pando ™ mini reader
Om ASSA Pando
ASSA Pando mini är en Hi-O MIFARE DESFire läsare. Som standard läser
Pando mini serienummer men läsaren kan konfigureras för sektorläsning av
MIFARE Classic, Applikations läsning av MIFARE DESFire, iCLASS eller SEOS.
All konfigurering av lästekniker sker med ett för anläggningen unikt setup-kort.
Hi-O installation
Hi-O enheter är enkla att installera, alla enheter ansluts parallellt med hjälp av
fyra trådar. Enheter på Hi-O bussen får sin matningsspänning från DAC 530,
DAC564 eller LCU9101.
Indikeringar för Pando mini
Läsaren har en grön samt en röd LED. Funktionen för dessa beskrivs i tabellen
nedan för de olika faserna vid konfiguration samt i drift.
Indikeringar vid uppstart
Grön LED Blinkar i upp till 90 sekunder, i en sekunders
intervaller, läsaren väntar på ett setup-kort.
(
Sekvensen kan avbrytas med ett valfritt användarkort.)
Röd LED Läsaren är oinitierad på Hi-O bussen, läsaren är
(Släckt vid uppstart) inte låst till en specifik Hi-O buss.
Röd LED Läsaren är låst till en specifik Hi-O buss, röd
(Lyser vid uppstart) indikerar att läsaren är låst och krypterad.
Summer In-läsare (Default)
(Ett pip vid uppstart)
Summer Ut-läsare
(Två pip vid uppstart)
Indikeringar i drift
Grön LED Lyser vid olåst dörr samt vid giltigt kort.
Röd LED Lyser vid ogiltigt kort.
Grön blinkar Snabb blink och en tre sekunders paus, läsaren är
offline på Hi-O bussen eller inte initierad med en
DAC/LCU.
Röd Blinkar DAC offline från central
Kalibrering av sabotageindikering på Pando mini.
Läsaren är försedd med en lägessensor som reagerar om läsaren rör sig från sitt
inlärda standardläge. Pando mini lär sig sin position under de 5 första
sekunderna vid uppstart, se därför till att läsaren är placerad i sin slutliga
position där den ska vara installerad när läsaren spänningssätts.
Om läsaren flyttas från detta läge efter de 5 sekunderna kommer sabotage larm
att sändas till systemet.
Om läsaren rör sig under de 5 första sekunderna vid uppstart kommer ingen
standard position att lagras och sabotagefunktionen kommer därmed att vara
avstängd i läsaren.
Kalibreringen sker varje gång läsaren startar.
Teknisk dokumentation och support
Vi förbehåller oss rätten att korrigera eventuella tryckfel och uppdatera informationen efter utskrift. På
hemsidan finns utförliga manualer tillgängliga för ARX passersystem.
Om du inte hittar svar på dina frågor i manualen hänvisar vi till ASSA tekniska support, de nås på +46
(0)8 775 16 60 alternativt: technical.arx@assaabloy.com
Ändra Hi-O grupp In -> Ut/Ut->In läsare
Läsaren levereras som in-läsare. Om läsaren önskas ändras till
ut-läsare eller tillbaka till in-läsare, behöver stegen nedan göras.
Ändringen måste göras innan läsaren låses på Hi-O bussen.
1) Placera läsaren upp och ned med fronten mot dig.
2) Anslut spänningen.
(
Läsaren är i konfigurations mode i 90 sekunder
3) Visa och håll kvar ett valfritt användarkort framför läsaren
i minst 7 sekunder.
4) Läsaren piper två gånger och blinkar med grön LED två
gånger. Avlägsna kortet från läsaren, läsaren är
nu en ut-läsare.
(
Om kortet hålls kvar i ytterligare fem sekunder återgår läsaren
till att var en in-läsare, ett summer pip samt ett blink på grön
LED indikerar det. Hi-O gruppen kommer att växla var femte
sekund mellan in och ut, om kortet hålls kvar vid läsaren.)
5) Placera läsaren åt rätt håll samt initiera läsaren till
DAC/LCU, Se manual för DAC/LCU.
Deaktivera kortavläsnings pip
Läsaren levereras med kortavläsnings pip aktiverat, det är bara om
kortavläsnings pip inte önskas som manövern nedan behöver
göras.
1) Placera läsaren åt sidan, med fronten mot dig.
2) Anslut spänningen
3) Visa och håll kvar ett valfritt användarkort framför läsaren
i minst 7 sekunder.
4) Läsaren piper samt växlar till röd LED, summer av.
(Om kortet hålls kvar i ytterligare fem sekunder växlar läsaren till
Grön LED, kort avläsnings pip är åter aktiverat.)
Konfiguration av kortteknologi (
1) Bryt och slå till spänningen till läsaren.
2) Grön indikering blinkar under 90 sekunder.
3) Visa setup-kortet för läsaren innan den slutar blinka.
4) Läsaren indikerar med ett "kvitter" att programmeringen är klar och den
gröna indikeringen slocknar.
5) Läsaren är nu programmerad med anläggningens krypteringsnycklar.
OBS! Om ett kort som presenteras för en ASSA Pando läsare inte har
krypteringsnycklar som överensstämmer med de i läsaren kommer den inte att visa
någon indikering.
Tekniska specifikationer
Matningsspänning
)
Strömförbrukning vid
Säkring
Rekommenderad kabel
Kabel på läsaren
Hi-O Kabellängd
Temperatur
Luftfuktighet
IP
Kabel
Vit CAN-H
Brun CAN-L
Grön +12-24 V DC
Gul 0V
Lås upp en Hi-O låst Pando mini läsare.
Normalt låser man upp läsaren via den DAC eller LCU den är ansluten till, men om
man behöver låsa upp läsaren utan DAC eller den LCU den har blivit låst via, gör
enligt följande.
1) Håll läsaren upp och ned
2) Slå på spänningen till läsaren.
Röd LED lyser fast, som indikerar att läsaren är låst.
3) Inom 20 sekunder vicka läsaren fram och tillbaka 6 till 10 gånger.
4) När läsarens röda LED slocknar är läsaren upplåst från Hi-O bussen.
Sektorläsning, DESFire applikation, iCLASS)
12-24 V DC (min 10.8V, max 27,6V DC)
12V: 58mA, 27,6V: 25mA
Läsare anslutas till avsäkrad ASSA enhet som
DAC eller LCU
EKKX 2x2x0,2
5 m
Totalt: Max. 50 m
Kabelgren längd: Max. 10 m
– 30°C till + 70°C
5 % to 95 %
65
Anslutning till Hi-O buss LCU9101, DAC530 eller
DAC564
Matning läsare via avsäkrad ASSA enhet som
LCU9101, DAC530 eller DAC564
