Assa Abloy 118F A71 Series Mounting Instructions

Elektrotüröffner Modell 118F...
für Feuerschutztüren
Montageanleitung / Mounting Instructions / Notice de Montage
D0058206, 01.2022

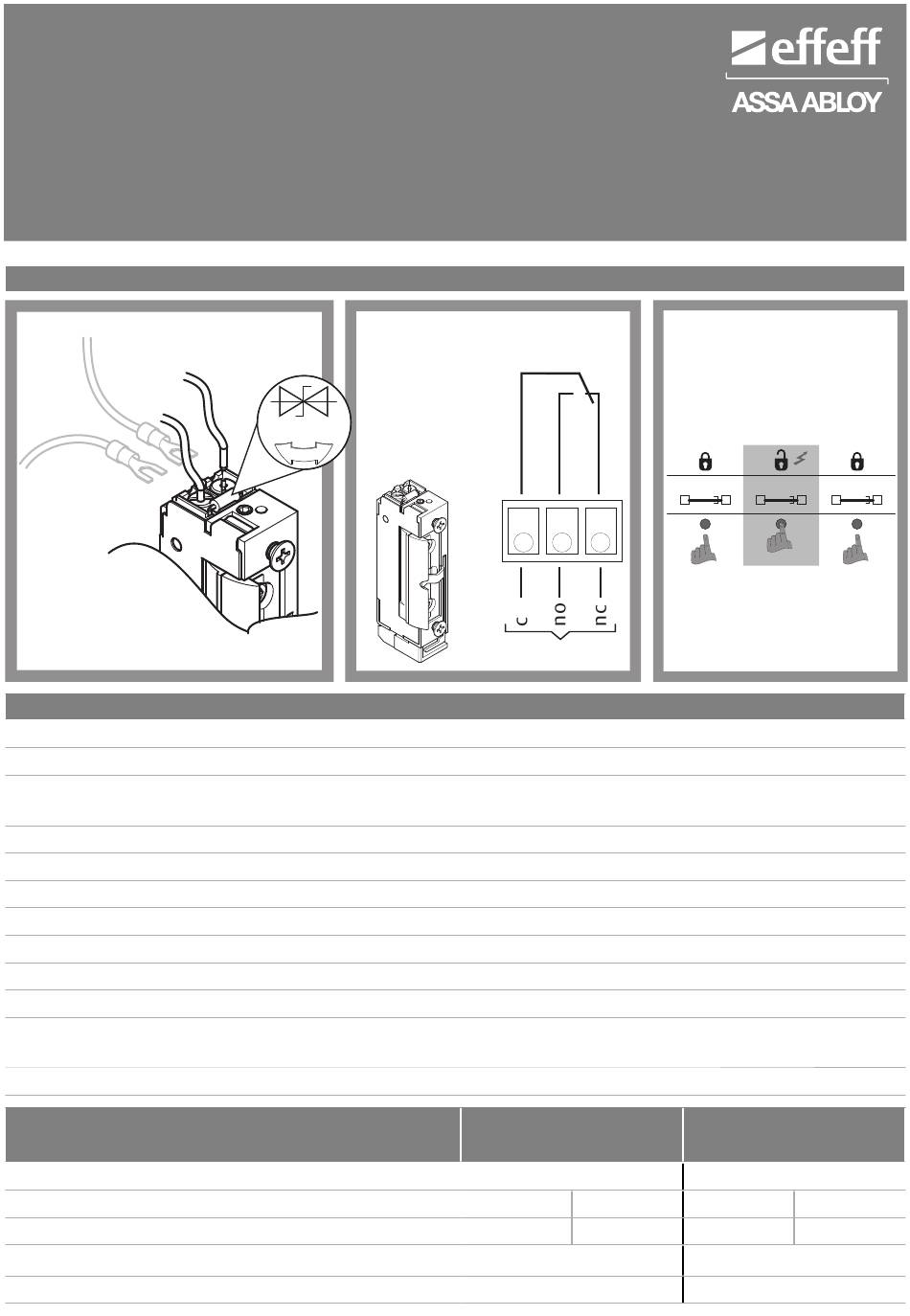

Anschlussplan / Connection / Connexion
118F...
+/-
Technische Daten / Technical Details / Caractéristiques techniques
Festigkeit gegen Aufbruch / Break-in resistance
Material / Material
Verstellbereich Falle / Regulating range of the latch
Rastung / Detent
Falleneingrifftiefe / Meshing depth of latch
Betriebstemperaturbereich / Operating temperature
Umweltklasse / Environmental class
Schutzart / International protection
Einbaulage / Mounting position
Max. Belastbarkeit des Rückmeldekontakts / Max. load of monitoring contact
Freilaufdiode / Recovery Diode
Brandschutztauglichkeit / Fire protecting suitability
Zertifikat der Leistungsbeständigkeit / Certificat of Constancy of performance
VdS-Anerkennung / VdS approval
Elektrische Daten / Electrical Data /
Caracteristiques electrique (20 °C)
Betriebsspannungsbereich / Operating voltage range
Betriebsnennspannung / Rated operating voltage
Nennstromaufnahme / Rated current consumption
Maximale Fallenvorlast / Maximum Preload AC
Maximale Fallenvorlast / Maximum Preload DC (stabil.)
118FRR ...
Rückmeldekontakt
Monitoring contact
Kontaktstellung:
Tür offen
+/-
Contact position:
Door open
RR
118F...A71
10 ... 24 V AC/DC
12 V DC 12 V AC
277 mA 190 mA
200 N (12 V) >350 N (24 V) 200 N (24 V) >350 N (42 V)
50 N (12 V) 200 N (24 V)
Experience a safer
and more open world
9 000 N
Stahl / Steel
–1 mm . . . +2 mm
0,5 mm
6 mm
–15°C - +40°C
III
IP3x
universal
24 V / 1 A
Ja / Yes
Ja / Yes
0432-CPR-00007-04
Z 114 003
118F...B71
22 ... 42 V AC/DC
24 V DC 24 V AC
125 mA 87 mA
50 N (22 V) 200 N (42 V)
