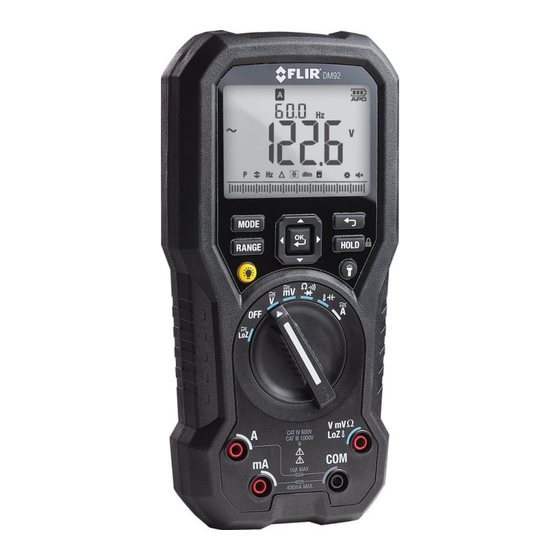

FLIR DM92-NIST User Manual
  1. Manuals
  2. Brands
  3. FLIR Manuals
  4. Multimeter
  5. DM92-NIST
  6. User manual

FLIR DM92-NIST User Manual

True rms industrial multimeter
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual

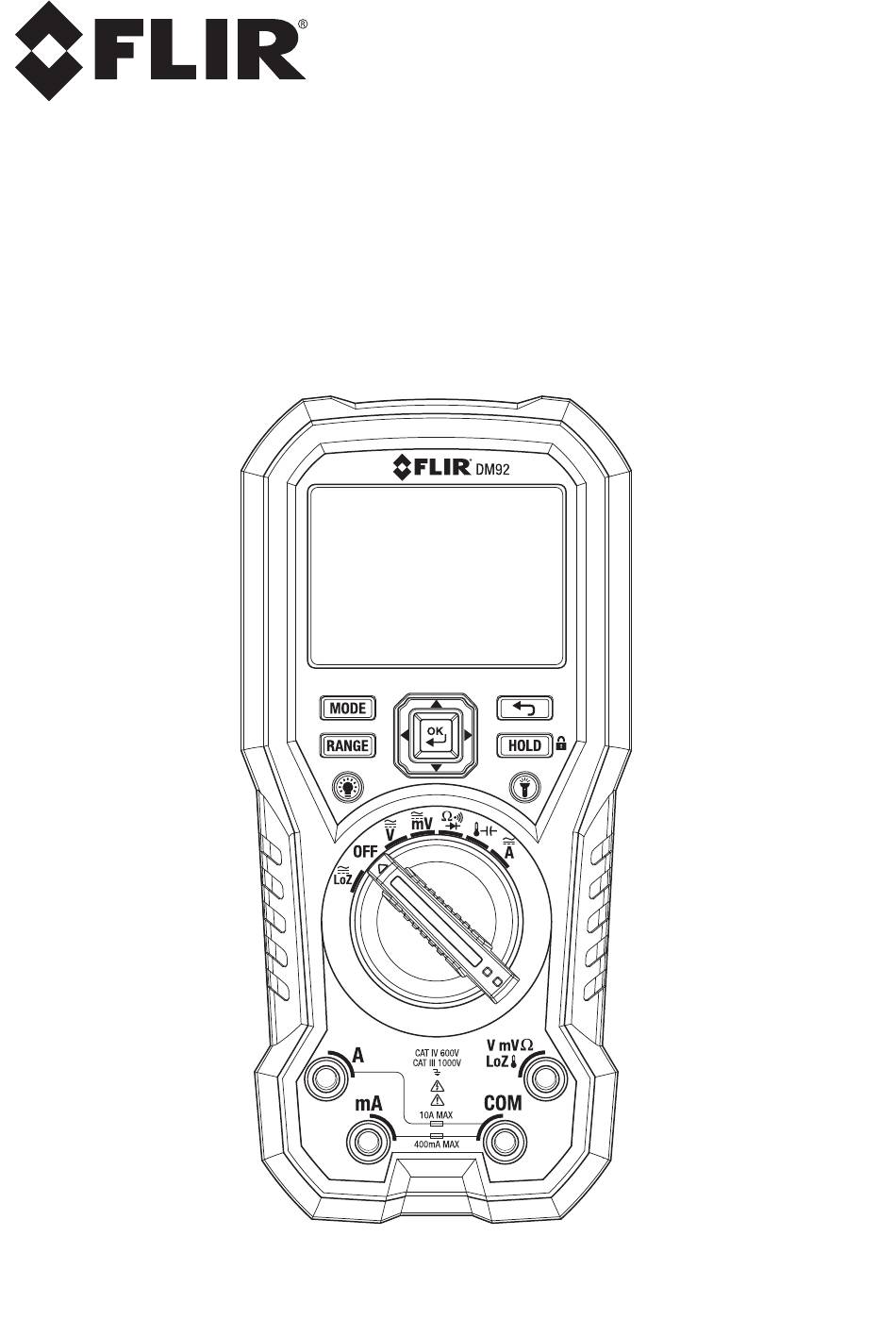

USER MANUAL



FLIR MODEL DM92

True RMS Industrial Multimeter



Advertisement

Table of Contents
loading

Related Manuals for FLIR DM92-NIST

Summary of Contents for FLIR DM92-NIST

  • Page 1 USER MANUAL        FLIR MODEL DM92    True RMS Industrial Multimeter     ...

  • Page 2: Table Of Contents

      4.1 Meter Sections    4.2 Function Switch Positions    4.3 Function Buttons, Selector Pad, and Rotary Switch    4.4 Display Description    4.5 Display Icons and Indicators  5.  OPERATION  13    5.1 Powering the Meter    5.2 Auto/Manual Select Mode    5.3 Auto/Manual Range Mode    5.4 Voltage Measurements    5.5 Resistance Measurements    5.6 Continuity Test    5.7 Diode Test    5.8 Capacitance Measurements    5.9 Type K Temperature Measurements    5.10 Current Measurements    5.11 Extended Functionality    5.12 Normal Hold Mode and Auto Hold Mode  5.13 Locked Mode  20  FLIR DM92 USER GUIDE                                                                                        Document Identifier: DM92‐en‐US_AB ...
  • Page 3 6.  MAINTENANCE  21    6.1 Cleaning and Storage    6.2 Battery Replacement    6.3 Fuse Replacement    6.4 Disposal of Electronic Waste  7.  SPECIFICATIONS  22    7.1 General specifications    7.2 Electrical Range Specifications  8.  TECHNICAL SUPPORT  28  9.  WARRANTIES  28    9.1 FLIR Global Limited Lifetime Warranty    9.2 FLIR Test and Measurement Limited 2 Year Warranty        FLIR DM92 USER GUIDE                                                                                        Document Identifier: DM92‐en‐US_AB ...

  • Page 4: Disclaimers

    1. Disclaimers  1.1 Copyright  © 2014, FLIR Systems, Inc. All rights reserved worldwide. No parts of the software including source  code may be reproduced, transmitted, transcribed or translated into any language or computer  language in any form or by any means, electronic, magnetic, optical, manual or otherwise, without  the prior written permission of FLIR Systems.  The documentation must not, in whole or part, be copied, photocopied, reproduced, translated or  transmitted to any electronic medium or machine readable form without prior consent, in writing,  from FLIR Systems.  Names and marks appearing on the products herein are either registered trademarks or  trademarks of FLIR Systems and/or its subsidiaries. All other trademarks, trade names or company  names referenced herein are used for identification only and are the property of their respective  owners.  1.2 Quality Assurance  The Quality Management System under which these products are developed and manufactured  has been certified in accordance with the ISO 9001 standard.  FLIR Systems is committed to a policy of continuous development; therefore we reserve the right  to make changes and improvements on any of the products without prior notice.  1.3 Documentation  To access the latest manuals and notifications, go to the Download tab at: http://support.flir.com.  It only takes a few minutes to register online. In the download area you will also find the latest  releases of manuals for our other products, as well as manuals for our historical and obsolete  products.  1.4 Disposal of Electronic Waste  As with most electronic products, this equipment must be disposed of in an  environmentally friendly way, and in accordance with existing regulations for  electronic waste.  Please contact your FLIR Systems representative for more details.    FLIR DM92 USER GUIDE                                                                                        Document Identifier: DM92‐en‐US_AB ...

  • Page 5: Safety

    2. Safety    Safety Notes     Before operating the device, you must read, understand, and follow all instructions, dangers,  warnings, cautions, and notes.   FLIR Systems reserves the right to discontinue models, parts or accessories, and other items, or to  change specifications at any time without prior notice.   Remove the batteries if the device is not used for an extended period of time.   Warning Statements     Do not operate the device if you do not have the correct knowledge. Formal qualifications and/or  national legislation for the electrical inspections can apply. Incorrect operation of the device can  cause damage, shock, injury or death to persons.   Do not start the measuring procedure before you have set the function switch to the correct  position. This can cause damage to the instrument and can cause injury to persons.   Do not change to resistance when you measure the voltage. This can cause damage to the  instrument and can cause injury to persons.   Do not measure the current on a circuit when the voltage increases to more than 1000 V. This can  cause damage to the instrument and can cause injury to persons.   You must disconnect the test leads from the circuit that you did a test on before you change the  range. If you do not do this, damage to the instrument and injury to persons can occur.   Do not replace the batteries before you remove the test leads. This can cause damage to the  instrument and can cause injury to persons.   Do not use the device if the test leads and/or the device show signs of damage. Injury to persons  can occur.   Be careful when you do the measurements if the voltages are more than 25 VAC rms or 35 VDC.  There is a risk of shock from these voltages. Injury to persons can occur. ...
  • Page 6 Cautions  Do not use the device for a procedure that it is not made for. This can cause damage to the  protection.  This symbol, adjacent to another symbol or terminal, indicates that the user    must refer to the manual for further information.    This symbol, adjacent to a terminal, indicates that, under normal use,  hazardous voltages may be present.    Double insulation.    UL listing is not an indication or a verification of the accuracy of the meter    FLIR DM92 USER GUIDE                                                                                        Document Identifier: DM92‐en‐US_AB ...

  • Page 7: Introduction

    3. Introduction  Thank you for selecting the FLIR DM92 Digital MultiMeter.     This device is shipped fully tested and calibrated and, with proper use, will provide years of reliable  service.    3.1 Key Features       4000/40 000 counts extra‐large digital dual display.   Auto selection AC/DC in voltage and current modes.   On‐screen menu selection and navigator key drive   Variable‐frequency drive mode (low‐pass filter).   0.05% DCV accuracy.   Low‐Z measurement.   Auto hold.   Peak hold measurement.   dB/dBm measurement.   99‐record manual data record / recall memory.   Indoor use only; 6561’ (2000m).   Safety Category Rating: CAT IV‐600V, CAT III‐1000V.    FLIR DM92 USER GUIDE                                                                                        Document Identifier: DM92‐en‐US_AB ...

  • Page 8: Meter Description

      4.1 Meter Sections  Courtesy Work Lights  LCD Display  MODE Button  RANGE Button  Backlight Button  Function Buttons (detailed below)  EXIT Button  HOLD / Lock Button  Work Light Button  10. Rotary Function Switch  11. Positive (+) Probe Input Jack for A (Current).  12. Positive (+) Probe Input Jack for mA (Current).  13. COM (negative ‐) Probe Input Jack  14. Positive (+) Probe Input Jack for V, mV, Ω, and  LoZ and Temperature         Fig 4‐1 Front View                                                                                                                    Courtesy Work Lights  Test Probe Holders  Tilt Stand  Battery Compartment Cover  Fig 4‐2 Rear View FLIR DM92 USER GUIDE                                                                                        Document Identifier: DM92‐en‐US_AB ...

  • Page 9: Function Switch Positions

    4.2 Function Switch Positions  The meter can measure voltage through the probe inputs. A low‐impedance  LoZ  load is placed across the inputs to stabilize the measurement.  The meter is switched OFF and in full power‐saving mode.  The meter can measure voltage (V) through the probe inputs.  The meter can measure low voltage (mV) through the probe inputs.    The meter can measure resistance, continuity, or diode polarity through the  probe inputs. The type of measurement is selected by the MODE button.    The meter can measure capacitance through the probe inputs or    temperature through a thermocouple adapter. The type of measurement is  selected by the MODE button.  The meter can measure current through the probe inputs.  4.3 Function Buttons, Selector Pad, and Rotary Switch   Use this button to select Auto select or Manual select mode, see section 5.2  Auto/Manual select mode.   In manual select mode, press the button to change the operating mode.   Use this button to select Auto range or Manual range mode, see section 5.3  Auto/Manual range mode.   In Manual range mode, press the button to change the range (scale).   Press the button to toggle between Normal and Hold mode, see section  5.12 Normal hold mode and Auto hold mode.   Press and hold the button for 5 seconds to enable/disable Locked mode,  see section 5.13 Locked mode.  Use this selector pad to enable extended functionality modes and to navigate  in mode options.    Press this button to exit an extended functionality mode.  Press this button to enable/disable the display backlight.  Press this button to enable/disable the work lights.    FLIR DM92 USER GUIDE                                                                                        Document Identifier: DM92‐en‐US_AB ...

  • Page 10: Display Description

    4.4 Display Description  Fig 4‐3 Display snapshot       1. Mode and Status icons  2. Secondary Display   3. Main Display  4. Advanced function icons  5. Bar graph (matches the reading on the main display)    4.5 Display Icons and Indicators  Indicates that the meter is measuring stabilized voltage.      Indicates that the measured voltage is greater than 30 V (AC or DC).  Indicates that the Auto select mode is active.    Indicates that the meter is displaying maximum reading values.    Indicates that the meter is displaying minimum reading values.    Indicates that the meter is displaying the average reading.    FLIR DM92 USER GUIDE                                                                                        Document Identifier: DM92‐en‐US_AB ...
  • Page 11 Indicates that the meter is displaying peak maximum values.    Indicates that the meter is displaying peak minimum values.    Indicates that the meter is in Auto range mode.    Indicates that the meter is in Hold mode.  Indicates that the meter is in Locked mode.    Indicates the active memory location (1‐99).    Indicates the battery voltage status.    Indicates that the auto power off function is enabled.    Indicates that the meter is measuring AC current or voltage.    Indicates that the meter is measuring DC current or voltage.    Indicates that the meter is measuring AC + DC current or voltage.    Indicates that the continuity function is active.  Indicates that the diode test function is active.  VFD mode icon.    Peak mode icon.    Min/Max/Avg mode icon.    Frequency mode icon.    FLIR DM92 USER GUIDE                                                                                        Document Identifier: DM92‐en‐US_AB ...
  • Page 12 Relative mode icon.    4000/40 000 digit selection.    dBm mode icon.    99‐point Manual Data Recording mode icon.    Setup mode icon.    Silent mode icon.    4.5.1 Probe Indicator  When the probe leads are not plugged into the correct jack sockets for the measurement selected  by the function switch, PROBE is displayed.    4.5.2 Out‐of‐range warning  If the input is over/under the full‐scale range in Manual range mode, or if the signal has exceeded  the maximum/minimum input in Auto range mode, OL is displayed.  FLIR DM92 USER GUIDE                                                                                        Document Identifier: DM92‐en‐US_AB ...

  • Page 13: Operation

    5.1 Powering the Meter  1. Set the function switch to any position to switch on the meter.  2. If the battery indicator   shows that the battery voltage is low or if the meter does not power  on, replace the battery. See section 6.2 Battery Replacement.     5.1.1 Auto Power Off  The meter enters sleep mode after a programmable number of minutes of inactivity, see  section 5.11.9 Setup mode.   The meter beeps three times 10 seconds before powering off. Press any button or turn the  Rotary Switch to prevent the meter from powering off. The auto power off time‐out is then  reset.  5.2 Auto/Manual Select Mode  In Auto select mode, the meter attempts to automatically select the proper operating mode based  on the input signal:  If the function switch is set to the   ,  ,  , or   position, the meter attempts to determine if  the AC or DC mode should be used.  Auto select mode is the default mode of operation. When a new function is selected with the  function switch, the starting mode is Auto select and the    indicator is displayed.  To enter Manual select mode, press the   button. To manually select the operating mode,  press the   button repeatedly.  To enter Auto select mode, press and hold the   button until the   indicator is displayed.  Note: Note that the DM92 Data Recording feature cannot be used when the meter is in the Auto  Select Mode. To use the Data Recorder please set the meter to the Manual Select mode first.          FLIR DM92 USER GUIDE                                                                                        Document Identifier: DM92‐en‐US_AB ...

  • Page 14: Auto/Manual Range Mode

      Insert the black probe lead into the negative COM terminal and the red probe lead into the  positive   terminal.    Use the   button to select AC, DC, or AC + DC voltage measurement.   The   indicator will be displayed for AC measurements.   The   indicator will be displayed for DC measurements.   The   indicator will be displayed for AC + DC measurements.    Connect the probe leads in parallel to the part under test.    Read the voltage value on the display.    5.5 Resistance Measurements   Warning: Do not do diode, resistance or continuity tests before you have removed the power from  capacitors and other devices under test during a measurement. Injury to persons can occur.    Set the function switch to the   position.  Ensure that the meter is set to resistance measurement. The Ω unit will be displayed.    If the    or    indictor is displayed, press the   button repeatedly until the Ω unit is  displayed.  Insert the black probe lead into the negative COM terminal and the red probe lead into the  positive   terminal.  Touch the tips of the probe across the circuit or component under test.  Read the resistance value on the display.  FLIR DM92 USER GUIDE                                                                                        Document Identifier: DM92‐en‐US_AB ...

  • Page 15: Continuity Test

     indicator will be displayed.  3. Insert the black probe lead into the negative COM terminal and the red probe lead into the  positive   terminal.  4. Touch the tips of the probe across the diode or semiconductor junction under test. Make a  note of the value on the display.  5. Reverse the polarity of the probes, by interchanging the probe test locations.  6. Touch the tips of the probe across the diode or semiconductor junction under test. Make a  note of the new value on the display  7. The diode or semiconductor junction can be evaluated as follows:   If one of the readings displays a value (typically 0.400 V or 0.900 V) and the other reading  displays OL, the component is good.   If both readings display OL, the component is open.   If both readings are very small or 0, the component is shorted.    5.8 Capacitance Measurements  Warning: Do not do capacitance tests before removing the power to the capacitor or other devices  under test during a measurement. Injury to persons can occur.  1. Set the function switch to the   position.  2. Use the   button to select the capacitance measurement. The F (Farad) unit will be  displayed.  3. Insert the black probe lead into the negative COM terminal and the red probe lead into the  positive   terminal.  4. Touch the tips of the probe across the part under test.  FLIR DM92 USER GUIDE                                                                                        Document Identifier: DM92‐en‐US_AB ...

  • Page 16: Type K Temperature Measurements

    5. Read the temperature value on the display.  6. To avoid electrical shock, disconnect the thermocouple adapter before turning the function  switch to another position.    5.10 Current Measurements  Current is measured by disconnecting the part under test and connecting the probe leads in series  with the part, see Figure 5.1.    Figure 5.1 Disconnected component    1. Set the function switch to the   position.  2. Insert the black probe lead into the negative COM terminal and the red probe lead into one of  the following positive terminals:   A for high current measurements.   mA for low current measurements.  3. Use the   button to select AC, DC, or AC + DC voltage measurement.   The   indicator will be displayed for AC measurements.   The   indicator will be displayed for DC measurements.   The   indicator will be displayed for AC + DC measurements.  4. Connect the probe leads in series with the part in accordance with Figure 5.1.  5. Read the current value on the display.    FLIR DM92 USER GUIDE                                                                                        Document Identifier: DM92‐en‐US_AB ...

  • Page 17: Extended Functionality

    1. Select    and enable VFD mode as described in section 5.11.1 Selecting the Mode.    5.11.3 Peak Mode (ACV and ACA only)  In Peak mode, the meter captures and displays the positive and negative peak values, and  updates only when a higher/lower value is registered.  Select    and enable Peak mode as described section 5.11.1 Selecting the Mode.  Press the   or   button to toggle between the display of Peak Max and Peak Min.   In Peak Max mode, the   indicator is displayed.   In Peak Min mode, the   indicator is displayed.  Press the   button to pause the Peak mode. Press again to continue.    5.11.4 Min/Max/Avg Mode  In Min/Max/Avg mode, the meter captures and displays the minimum or maximum values and  updates only when a higher/lower value is registered. The meter also averages the total sum  of all recorded values.    Select    and enable Min/Max/Avg mode as described in section 5.11.1, Selecting  the Mode.  Press the   or   button to cycle through the minimum, maximum, and average  reading displays. The corresponding icons are displayed:   , , or    Press the   button to pause the Min/Max/Avg mode. Press again to continue.  FLIR DM92 USER GUIDE                                                                                        Document Identifier: DM92‐en‐US_AB ...
  • Page 18 1. Select   and enable dBm mode as described in section 5.11.1, Selecting the mode.  2. Press the the   or   button to toggle between the display of dB and dBm.    5.11.8 Manual Data Recording Mode  The meter has 99 memory locations for the storage of measurement data.  1. Select   and enable Manual Data Recording  mode as described in section 5.11.1  Selecting the mode.  2. Press the   or   button to cycle through the mode options: SAVE, LOAD, and CLEAR  shown on the secondary display.  3. Press the   button to activate the displayed option:   SAVE: The data on the main display is saved to a memory location shown by the  indicator in the upper part of the display.   LOAD: The data stored in the memory location shown by the   indicator is  displayed. Use the   or   button to change the memory location. Press the  button to exit the load function.   CLEAR: The data in all memory locations is erased.          FLIR DM92 USER GUIDE                                                                                        Document Identifier: DM92‐en‐US_AB ...
  • Page 19 A.Hold, and RESET shown on the secondary display.  3. Press the   button to activate the displayed option.    APO: Use the   and  buttons to change the auto power off time.    b.Lit: Use the   and  buttons to change the auto backlight off time.    A.Hold: Use the   and  buttons to configure auto hold/data hold. On indicates  that the auto hold mode is active. Off indicates that the data hold mode is active.    Cntin: Use the   and  buttons to change the continuity threshold.    RESET: Press the    button to reset the settings to the factory default.    5.11.10 Silent Mode  In Silent mode, the alert beeper is disabled. Silent mode does not affect the continuity beeper.    Select    and enable Silent mode as described in section 5.11.1 Selecting the mode.                    FLIR DM92 USER GUIDE                                                                                        Document Identifier: DM92‐en‐US_AB ...

  • Page 20: Normal Hold Mode And Auto Hold Mode

    Function switch in mV position: < 1 mV  Function switch in other positions: no limit. To enter/exit Auto hold mode, press the button. In Auto hold mode, the indicator is displayed and flashing. 5.13 Locked Mode  In Locked mode the meter ignores all button presses except   . The auto power off function,  see section 5.1.1 Auto Power off, is disabled in Locked mode.    Press and hold the   button for 3 seconds to enter/exit Locked mode. In Locked mode, the  indicator is displayed.    FLIR DM92 USER GUIDE                                                                                        Document Identifier: DM92‐en‐US_AB ...

  • Page 21: Maintenance

    6. Maintenance    6.1 Cleaning and Storage  Clean the meter with a damp cloth and mild detergent; do not use abrasives or solvents.  If the meter is not to be used for an extended period, remove the batteries and store them  separately.  6.2 Battery Replacement  The Battery symbol flashes with no ‘bars’ when the batteries have reached a critical level of 7.0V.  The symbol stays active and visible while the LCD is powered.    The meter displays readings within specifications while the low battery indicator is on. When this is  no longer possible, the display must be blanked. The meter powers off before it displays an out of  tolerance voltage.    To avoid electrical shock, disconnect the meter if connected to a circuit, remove the probe  from the terminals, and set the function switch to the OFF position before attempting to  replace the batteries.  Unscrew and remove the battery compartment cover.  Replace the six standard AAA batteries, observing correct polarity.  Secure the battery compartment cover.    6.3 Fuse Replacement  The fuse accessed via the battery compartment cover. The fuse is rated 440mA/1000V, ceramic  fast blow with a minimum Interrupt Rating of 10kA.  6.4 Disposal of Electronic Waste  As with most electronic products, this equipment must be disposed of in an  environmentally friendly way, and in accordance with existing regulations for  electronic waste. Please contact your FLIR Systsems representative for more details.   FLIR DM92 USER GUIDE                                                                                        Document Identifier: DM92‐en‐US_AB ...

  • Page 22: Specifications

      104°F to 122°F (40°C to 50°C), <45% RH.  Storage Temperature/RH:  ‐22°F to 140°F (‐30°C to ‐60°C), 0‐80% RH (batteries not fitted).  Temperature Coefficient:  0.1 x (specified accuracy)/°C, < 64.4°F (18°C), >82.4°F (28°C).  Operating Altitude:   6560’ (2000m).  Calibration Cycle:    Once per year.  Weight:      16.4 oz. (465g), including batteries.  Dimensions:    2.0 x 3.2 x 7.4 in (52 x 83 x 188mm), with holster.  Safety:  Complies with IEC 61010‐1 CAT IV‐600 V, CAT III‐1000V, IEC 61010‐2‐033.    CAT  Application Field  I  Circuits not connected to mains.  II  Circuits directly connected to a low‐voltage installation.  III  Building installation.  IV  Source of the low‐voltage installation.    EMC: EN 61326‐1.  Pollution degree: 2.  Drop protection: 6.6’ (2m).          FLIR DM92 USER GUIDE                                                                                        Document Identifier: DM92‐en‐US_AB ...

  • Page 23: Electrical Range Specifications

    0.5% + 2d  1.0% + 4d  2.0% + 4d   Unspecified  1000 V  0.5% + 2d  1.0% + 4d  Unspecified  Unspecified  Below 10% or range, add 10d to accuracy.  Frequency range 1k to 2k Hz    Input protection: 1000 V DC or 1000 V AC RMS  Input impedance:   mV: 1 MΩ, <100 pF.   V: 10MΩ, < 100 pF.  Bandwidth: 40 Hz to 20kHz.  Minimum resolution: 1 µV in the 40 mV range.  CMRR/NMRR (common/normal mode rejection ratio):   V AC: CMRR > 60 dB at DC, 50 Hz/60 Hz.   V DC: CMRR > 100 dB at DC, 50 Hz/60 Hz.   NMRR > 50 dB at DC, 50 Hz/60 Hz.  AC conversion type: AC coupled, true RMS responding, calibrated to the sine wave input.  For non‐sine waves, add the following crest factor corrections:   For a crest factor of 1.4‐2.0, add 1.0% to the AC accuracy.   For a crest factor of 2.0‐2.5, add 2.5% to the AC accuracy.   For a crest factor of 2.5‐3.0, add 4.0% to the AC accuracy.        FLIR DM92 USER GUIDE                                                                                        Document Identifier: DM92‐en‐US_AB ...
  • Page 24 400.0mA        4.000 A  1.0% + 2d  2.0% + 4d  Unspecified    10.00 A      Below 5% of the AC range, add 20dgt to the accuracy.  Below 10% of range, add 10 dgt to accuracy.    Input protection: Equipped with a high‐energy fuse.   mA: 440 mA, 1000 V IR 10 kA fuse (Bussmann DMM‐B‐44/100).   A: 11 A, 1000 V IR 20 kA fuse (Bussmann DMM‐B‐11A).  Input impedance:   mA: 1Ω at mA input.   A: 10 mΩ at A input.  Bandwidth: 40 Hz to 10 kHz.  Minimum resolution: 1 µA in the 40 mA range.  Maximum measuring time: 1 minute at A input, 10 minutes at mA input. Rest time is 20  minutes maximum.  AC conversion type: Same as for the voltage.                    FLIR DM92 USER GUIDE                                                                                        Document Identifier: DM92‐en‐US_AB ...
  • Page 25 (peak to peak)  (peak to peak)  5 Hz to 10 kHz  10‐100 kHz  mV  40.000 mV 10 mV  10 mV 400.00 mV 100 mV  100 mV   4.0000 V 1 V 1 V   40.000 V 10 V   10 V V  400.00 V 100 V  100 V 1000 V  600 V  Unspecified mA  40.000 mA 10 mA  Unspecified 400.00 mA 100 mA  A  4.0000 A 1 A Unspecified 10.000 A 6 A   FLIR DM92 USER GUIDE                                                                                        Document Identifier: DM92‐en‐US_AB ...
  • Page 26 Input protection: 1000 V DC or 1000 V AC RMS.  Maximum open circuit voltage: Approx. 2.5 V.  Maximum short test current: Approx. 0.1 mA.    Table 7.7 Continuity check. Resolution of specifications in the 3 ¾‐digit mode    Range  Resolution  Accuracy  400.0 Ω  100 mΩ  ± (0.2% + 2 dgt)  Input protection: 1000 V DC or 1000 V AC RMS.  Maximum open circuit voltage: Approx. 2.5 V.  Maximum short test current: Approx. 1 mA.  Continuity threshold: Default < 30 Ω.  Continuity response time: 10 ms for < 10 Ω, 200 ms for > 10 Ω.  Continuity indicator: 2 kHz tone buzzer.    Table 7.8 Diode Test    Range  Resolution  Accuracy  2.000  1 mV  ± (1.5% + 2 dgt)  Input protection: 1000 V DC or 1000 V AC RMS.  Maximum open circuit voltage: Approx. ± 2.5 V.  Maximum short test current: Approx. ± 1 mA.                    FLIR DM92 USER GUIDE                                                                                        Document Identifier: DM92‐en‐US_AB ...
  • Page 27 10 pF ± (1.2% + 20 dgt) 400.0 nF  100 pF ± (0.9% + 10 dgt) 4.000 µF  1 nF ± (0.9% + 5 dgt) 40.00 µF   10 nF ± (0.9% + 2 dgt) 400.0 µF  100 nF ± (0.9% + 2 dgt) 4.000 mF  1 µF ± (1.2% + 20 dgt) 40.00 mF  10µF ± (2.0% + 20 dgt) Input protection: 1000 V DC or 1000 V AC RMS.    Table 7.10 Temperature  Range  Resolution  Accuracy  ‐328°F to 2192°F  0.1 °F  1.0% + 36 dgt  ‐200°C to 1200°C  0.1 °C  1.0% + 20 dgt    Note: Accuracy specification assumes the ambient temperature is stable to ± 1.8°F (± 1°C). For  ambient temperature changes of ± 9°F (± 5°C), the rated accuracy applies after 1 hour.  FLIR DM92 USER GUIDE                                                                                        Document Identifier: DM92‐en‐US_AB ...

  • Page 28: Technical Support

    8. Technical Support  Main Website  http://www.flir.com/test  Technical Support Website  http://support.flir.com  Technical support Email  T&MSupport@flir.com  Service/Repair Support Email  Repair@flir.com  Support Telephone number  +1 855‐499‐3662 (toll‐free)  9. Warranties  9.1 FLIR Global Limited Lifetime Warranty  A qualifying FLIR Test and Measurement product (the “Product”) purchased either directly from FLIR Commercial Systems Inc  and affiliates (FLIR) or from an authorized FLIR distributor or reseller that Purchaser registers on‐line with FLIR is eligible for  coverage under FLIR’s Limited Lifetime Warranty, subject to the terms and conditions in this document. This warranty only  applies to purchases of Qualifying Products (see below) purchased and manufactured after April 1, 2013.  PLEASE READ THIS DOCUMENT CAREFULLY; IT CONTAINS IMPORTANT INFORMATION ABOUT THE PRODUCTS THAT QUALIFY  FOR COVERAGE UNDER THE LIMITED LIFETIME WARRANTY, PURCHASER’S OBLIGATIONS, HOW TO ACTIVATE THE WARRANTY,  WARRANTY COVERAGE, AND OTHER IMPORTANT TERMS, CONDITIONS, EXCLUSIONS AND DISCLAIMERS.  1. PRODUCT REGISTRATION. To qualify for FLIR’s Limited Lifetime Warranty, Purchaser must fully register the Product directly  with FLIR on‐line at http://www.flir.com within Sixty (60) DAYS of the date the Product was purchased by the first retail  customer (the “Purchase Date”). Qualifying PRODUCTS THAT ARE NOT REGISTERED ON‐LINE WITHIN SIXTY (60) DAYS OF THE  PURCHASE DATE WILL HAVE A LIMITED ONE YEAR WARRANTY FROM DATE OF PURCHASE.   2. QUALIFYING PRODUCTS. Upon registration, Test and Measurement products that qualify for coverage under FLIR’s Limited  Lifetime Warranty are: MR7x, CM7x, CM8x, DM9x, IM7xand VP5x not including accessories which may have their own  warranty.   3. WARRANTY PERIODS. For purposes of the The Limited Lifetime Warranty, Lifetime is defined as seven years (7) after the  product is no longer manufactured, or ten years (10) from date of purchase, whichever is greater. This Warranty is only  applicable to the original owner of the Products.   Any Product that is repaired or replaced under warranty is covered under this Limited Lifetime Warranty for one hundred  eighty days (180) days from the date of return shipment by FLIR or for the remaining duration of the applicable Warranty  Period, whichever is longer.  4. LIMITED WARRANTY. In accordance with the terms and conditions of this Limited Lifetime Warranty, and except as excluded  or disclaimed in this document, FLIR warrants, from the Purchase Date, that all fully registered Products will conform to FLIR’s  published Product specifications and be free from defects in materials and workmanship during the applicable Warranty Period.  PURCHASER’S SOLE AND EXCLUSIVE REMEDY UNDER THIS WARRANTY, AT FLIR’S SOLE DISCRETION, IS THE REPAIR OR  REPLACEMENT OF DEFECTIVE PRODUCTS IN A MANNER, AND BY A SERVICE CENTER, AUTHORIZED BY FLIR. IF THIS REMEDY IS ...

  • Page 29: Flir Test And Measurement Limited 2 Year Warranty

    MANUALS, FUSES, OR DISPOSABLE BATTERIES. FLIR FURTHER EXPRESSLY DISCLAIMS ANY WARRANTY COVERAGE WHERE THE  ALLEGED NONCONFORMITY IS DUE TO NORMAL WEAR AND TEAR, OTHER ALTERATION, MODIFICATION, REPAIR, ATTEMPTED  REPAIR, IMPROPER USE, IMPROPER MAINTENANCE, NEGLECT, ABUSE, IMPROPER STORAGE, FAILURE TO FOLLOW ANY  PRODUCT INSTRUCTIONS, DAMAGE (WHETHER CAUSED BY ACCIDENT OR OTHERWISE), OR ANY OTHER IMPROPER CARE OR  HANDING OF THE PRODUCTS CAUSED BY ANYONE OTHER THAN FLIR OR FLIR’S EXPRESSLY AUTHORIZED DESIGNEE.   THIS DOCUMENT CONTAINS THE ENTIRE WARRANTY AGREEMENT BETWEEN PURCHASER AND FLIR AND SUPERSEDES ALL  PRIOR WARRANTY NEGOTIATIONS, AGREEMENTS, PROMISES AND UNDERSTANDINGS BETWEEN PURCHASER AND FLIR. THIS  WARRANTY MAY NOT BE ALTERED WITHOUT THE EXPRESS WRITTEN CONSENT OF FLIR.  6. WARRANTY RETURN, REPAIR AND REPLACEMENT. To be eligible for warranty repair or replacement, Purchaser must notify  FLIR within thirty (30) days of discovering of any apparent defect in materials or workmanship. Before Purchaser may return a  Product for warranty service or repair, Purchaser must first obtain a returned material authorization (RMA) number from FLIR.  To obtain the RMA number Owner must provide an original proof of purchase. For additional information, to notify FLIR of an  apparent defect in materials or workmanship, or to request an RMA number, visit http://www.flir.com. Purchaser is solely  responsible for complying with all RMA instructions provided by FLIR including but not limited to adequately packaging the  Product for shipment to FLIR and for all packaging and shipping costs. FLIR will pay for returning to Purchaser any Product that  FLIR repairs or replaces under warranty.   FLIR reserves the right to determine, in its sole discretion, whether a returned Product is covered under Warranty. If FLIR  determines that any returned Product is not covered under Warranty or is otherwise excluded from Warranty coverage, FLIR  may charge Purchaser a reasonable handling fee and return the Product to Purchaser, at Purchaser’s expense, or offer  Purchaser the option of handling the Product as a non‐warranty return.   7. NON‐WARRANTY RETURN. Purchaser may request that FLIR evaluate and service or repair a Product not covered under  warranty, which FLIR may agree to do in its sole discretion. Before Purchaser returns a Product for non‐warranty evaluation and  repair, Purchaser must contact FLIR by visiting http://www.flir.com to request an evaluation and obtain an RMA. Purchaser is  solely responsible for complying with all RMA instructions provided by FLIR including but not limited to adequately packaging  the Product for shipment to FLIR and for all packaging and shipping costs. Upon receipt of an authorized non‐warranty return,  FLIR will evaluate the Product and contact Purchaser regarding the feasibility of and the costs and fees associated with  Purchaser’s request. Purchaser is responsible for the reasonable cost of FLIR’s evaluation, for the cost of any repairs or services  authorized by Purchaser, and for the cost of repackaging and returning the Product to Purchaser.  Any non‐warranty repair of a Product is warranted for one hundred eighty days (180) days from the date of return shipment by  FLIR to be free from defects in materials and workmanship only, subject to all of the limitations, exclusions and disclaimers in  this document.  9.2 FLIR Test and Measurement Limited 2 Year Warranty  A qualifying FLIR Test and Measurement product (the “Product”) purchased either directly from FLIR Commercial Systems Inc  and affiliates (FLIR) or from an authorized FLIR distributor or reseller that Purchaser registers on‐line with FLIR is eligible for  coverage under FLIR’s Limited Warranty, subject to the terms and conditions in this document. This warranty only applies to  purchases of Qualifying Products (see below) purchased and manufactured after April 1, 2013.  PLEASE READ THIS DOCUMENT CAREFULLY; IT CONTAINS IMPORTANT INFORMATION ABOUT THE PRODUCTS THAT QUALIFY  FOR COVERAGE UNDER THE LIMITED WARRANTY, PURCHASER’S OBLIGATIONS, HOW TO ACTIVATE THE WARRANTY,  WARRANTY COVERAGE, AND OTHER IMPORTANT TERMS, CONDITIONS, EXCLUSIONS AND DISCLAIMERS.  1. PRODUCT REGISTRATION. To qualify for FLIR’s Limited Warranty, Purchaser must fully register the Product directly with FLIR ...
  • Page 30 Any Product that is repaired or replaced under warranty is covered under this Limited Warranty for one hundred eighty days  (180) days from the date of return shipment by FLIR or for the remaining duration of the applicable Warranty Period, whichever  is longer.  4. LIMITED WARRANTY. In accordance with the terms and conditions of this Limited Warranty, and except as excluded or  disclaimed in this document, FLIR warrants, from the Purchase Date, that all fully registered Products will conform to FLIR’s  published product specifications and be free from defects in materials and workmanship during the applicable Warranty  Period. PURCHASER’S SOLE AND EXCLUSIVE REMEDY UNDER THIS WARRANTY, AT FLIR’S SOLE DISCRETION, IS THE REPAIR OR  REPLACEMENT OF DEFECTIVE PRODUCTS IN A MANNER, AND BY A SERVICE CENTER, AUTHORIZED BY FLIR. IF THIS REMEDY IS  ADJUDICATED TO BE INSUFFICIENT, FLIR SHALL REFUND PURCHASER’S PAID PURCHASE PRICE AND HAVE NO OTHER  OBLIGATION OR LIABILITY TO BUYER WHATSOEVER.  5. WARRANTY EXCLUSIONS AND DISCLAIMERS. FLIR MAKES NO OTHER WARRANTY OF ANY KIND WITH RESPECT TO THE  PRODUCTS. ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED TO IMPLIED WARRANTIES OF  MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE (EVEN IF PURCHASER HAS NOTIFIED FLIR OF ITS INTENDED USE FOR  THE PRODUCTS), AND NON‐INFRINGEMENT ARE EXPRESSLY EXCLUDED FROM THIS AGREEMENT.  THIS WARRANTY EXPRESSLY EXCLUDES ROUTINE PRODUCT MAINTENANCE, SOFTWARE UPDATES, AND REPLACEMENT OF  FUSES, OR DISPOSABLE BATTERIES. FLIR FURTHER EXPRESSLY DISCLAIMS ANY WARRANTY COVERAGE WHERE THE ALLEGED  NONCONFORMITY IS DUE TO NORMAL WEAR AND TEAR, OTHER ALTERATION, MODIFICATION, REPAIR, ATTEMPTED REPAIR,  IMPROPER USE, IMPROPER MAINTENANCE, NEGLECT, ABUSE, IMPROPER STORAGE, FAILURE TO FOLLOW ANY PRODUCT  INSTRUCTIONS, DAMAGE (WHETHER CAUSED BY ACCIDENT OR OTHERWISE), OR ANY OTHER IMPROPER CARE OR HANDING OF  THE PRODUCTS CAUSED BY ANYONE OTHER THAN FLIR OR FLIR’S EXPRESSLY AUTHORIZED DESIGNEE.   THIS DOCUMENT CONTAINS THE ENTIRE WARRANTY AGREEMENT BETWEEN PURCHASER AND FLIR AND SUPERSEDES ALL  PRIOR WARRANTY NEGOTIATIONS, AGREEMENTS, PROMISES AND UNDERSTANDINGS BETWEEN PURCHASER AND FLIR. THIS  WARRANTY MAY NOT BE ALTERED WITHOUT THE EXPRESS WRITTEN CONSENT OF FLIR. 6. WARRANTY RETURN, REPAIR AND REPLACEMENT. To be eligible for warranty repair or replacement, Purchaser must notify  FLIR within thirty (30) days of discovering of any apparent defect in materials or workmanship. Before Purchaser may return a  Product for warranty service or repair, Purchaser must first obtain a returned material authorization (RMA) number from FLIR.  To obtain the RMA number Owner must provide an original proof of purchase. For additional information, to notify FLIR of an  apparent defect in materials or workmanship, or to request an RMA number, visit http://www.flir.com. Purchaser is solely  responsible for complying with all RMA instructions provided by FLIR including but not limited to adequately packaging the  Product for shipment to FLIR and for all packaging and shipping costs. FLIR will pay for returning to Purchaser any Product that  FLIR repairs or replaces under warranty.   FLIR reserves the right to determine, in its sole discretion, whether a returned Product is covered under Warranty. If FLIR  determines that any returned Product is not covered under Warranty or is otherwise excluded from Warranty coverage, FLIR  may charge Purchaser a reasonable handling fee and return the Product to Purchaser, at Purchaser’s expense, or offer  Purchaser the option of handling the Product as a non‐warranty return.   7. NON‐WARRANTY RETURN. Purchaser may request that FLIR evaluate and service or repair a Product not covered under  warranty, which FLIR may agree to do in its sole discretion. Before Purchaser returns a Product for non‐warranty evaluation and  repair, Purchaser must contact FLIR by visiting http://www.flir.com to request an evaluation and obtain an RMA. Purchaser is  solely responsible for complying with all RMA instructions provided by FLIR including but not limited to adequately packaging  the Product for shipment to FLIR and for all packaging and shipping costs. Upon receipt of an authorized non‐warranty return, ...
  • Page 31 Corporate Headquarters  FLIR Systems, Inc.  2770 SW Parkway Avenue  Wilsonville, OR 97070  USA  Telephone: +1 503‐498‐3547    Customer Support  Technical Support Website   http://support.flir.com  Technical Support Email   T&MSupport@flir.com  Service and Repair Email  Repair@flir.com  Customer Support Telephone  +1 855‐499‐3662 (toll free)                                        Publication Identification No.:  DM92‐en‐US  Release Version:    AB ...
