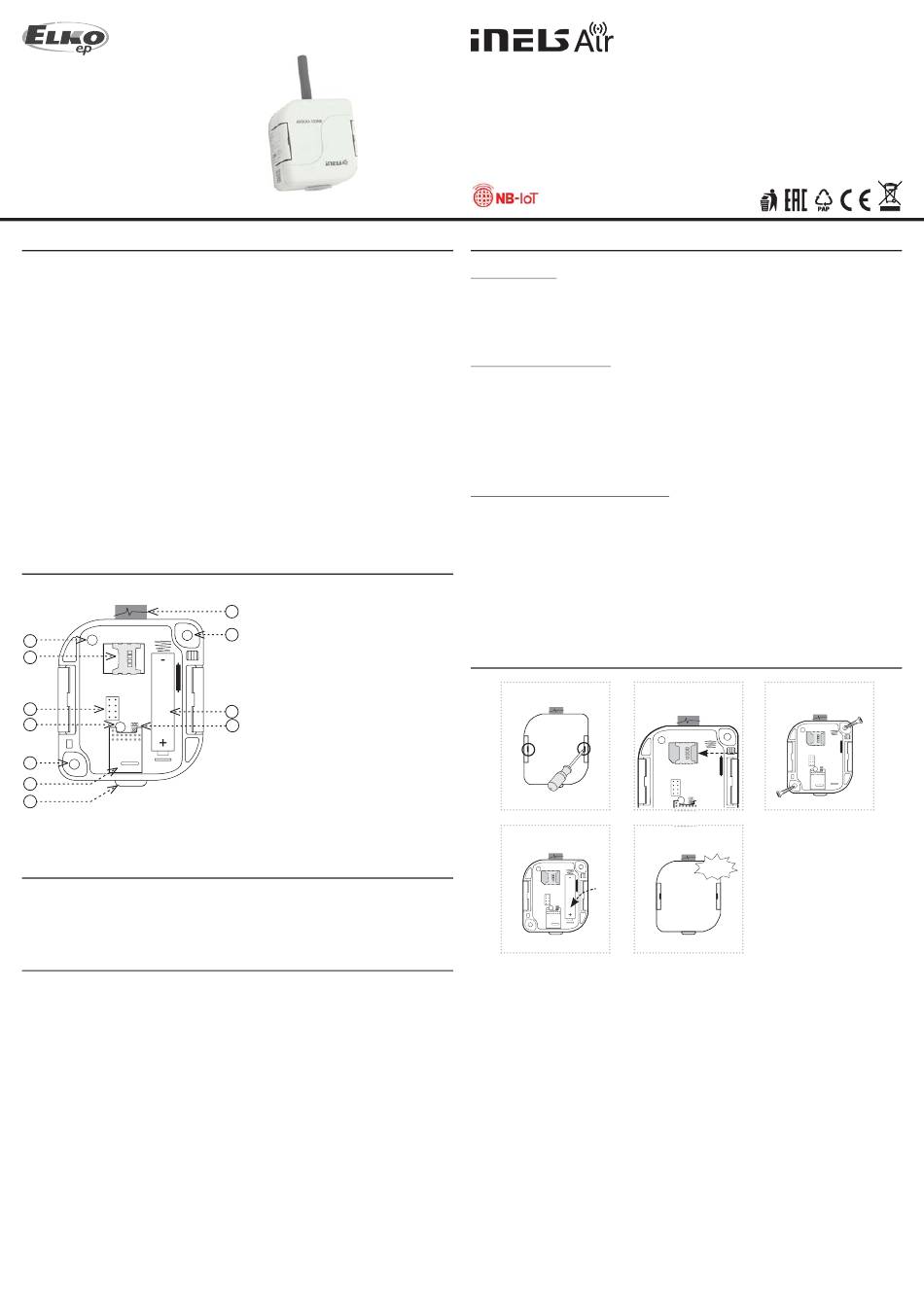

ELKO EP, s.r.o.
Palackého 493
769 01 Holešov, Všetuly
Česká republika
Tel.: +420 573 514 211
e-mail: elko@elkoep.cz
www.elkoep.cz
Made in Czech Republic
02-26/2018 Rev.: 0
Charakteristika
• Informaci o aktuální hodnotě intenzity osvětlení lze využívat v řešeních udržování
konstantní úrovně intenzity osvětlení v daném prostoru, kdy je možné díky pří-
spěvku přirozeného osvětlení z exteriéru regulovat intenzitu osvětlení umělého,
čímž lze snižovat spotřebu elektrické energie.
• Díky provedení jednotky je možné AirSOU-100 využívat nejen v rezidenčních pro-
jektech, ale také v komerčních projektech kanceláří nebo výrobních a skladových
hal.
• Zařízení je vhodné k regulaci intenzity veřejného osvětlení.
• Jednotku AirSOU-100 je doporučeno instalovat tak, aby senzor pro snímání osvět-
lenosti směřoval směrem dolů a nebyl tak vystaven přímému slunečnímu svitu.
• Rozsah snímání je 1 - 100 000 luxů.
• Naměřená data jsou zasílána na server, ze kterého mohou být následně zobraze-
na jako notifi kace v Chytrém telefonu, aplikaci nebo Cloudu.
• Informace o stavu baterie je zasílána formou zpráv na server.
• Krytí IP65.
Popis přístroje
1
2
3
4
5
6
7
Přiřazení do Cloudu aplikace
Provádí se v aplikaci Vašeho Chytrého telefonu. Do aplikace zadejte příslušné údaje, kte-
ré jsou uvedeny na krytu výrobku.
Funkce
Po vložení baterií odešle senzor úvodní zprávu, obsahující naměřenou intenzitu osvět-
lení.
Senzor snímá intenzitu osvětlení každé 2 minuty. Poté každých 60 minut odesílá datovou
zprávu o naměřených hodnotách. V případě prudké změny intenzity osvětlení odesílá
datovou zprávu okamžitě.
1. Tamper
8
2. Slot pro nanoSIM
5
3. Programovací piny
4. Tlačítko SET
5. Otvor pro montáž na zeď Ø 4.3 mm
6. Snímací senzor
9
7. Světlovod
10
8. Anténa
9. Baterie
10. Indikační LED
AirSOU-100NB
Senzor intenzity osvětlení
Všeobecné instrukce
Internet věcí (IoT)
• Kategorii bezdrátových komunikačních technologií určených k IoT popisuje Low Po-
wer Wide Area (LPWA). Tato technologie je navržena tak, aby zajišťovala celoplošné
pokrytí vně i uvnitř budov, byla energeticky nenáročná a měla nízké náklady na provoz
jednotlivých zařízení. Pro využívání tohoto standardu je k dispozici síť NarrowBand.
Informace o síti NarrowBand
• Síť zajišťuje obousměrnou komunikaci a jako jediná využívá licencované pásmo LTE.
Naše zařízení umožňují komunikaci přes Band 1 (2100 MHz), Band 3 (1800 MHz), Band 8
(900 MHz), Band 5 (850 MHz), Band 20 (800 MHz) a Band 28 (700 MHz).
• Pro svůj provoz využívá tato technologie SIM karty pro jednotlivá zařízení.
• Výhodou NarrowBand je využití již vystavěné sítě, čímž zajišťuje dostatečné pokrytí
vně i uvnitř budov.
• Více informací o této technologii se dozvíte na stránkách www.vodafone.cz
Upozornění pro správný provoz zařízení:
• Výrobky se instalují dle schématu zapojení uvedeného u každého výrobku.
• Pro správnou funkčnost zařízení je nutné mít dostatečné pokrytí vybrané sítě v místě
instalace.
• Zároveň musí být zařízení v síti registrováno. Úspěšná registrace zařízení v dané síti
vyžaduje zaplacení tarifu za provoz.
• Každá síť nabízí jiné možnosti tarifů - vždy záleží na počtu zpráv, které chcete ze zaří-
zení odesílat. Informace k těmto tarifům naleznete v aktuální verzi ceníku společnosti
ELKO EP.
Montáž
1
4
1. Pomocí plochého šroubováku, který postupně zasunete do jedné a druhé drážky ve
víčku a jeho vychýlením otevřete kryt.
2. Opatrně zasuňte nanoSIM (při vkládání nebo výměně nanoSIM nesmí být přístroj pod
napětím!)
3. Výrobek lze připevnit dvěma způsoby:
a) přímo na rovnou plochu nalepením* - na spodní část základny naneste vhodné lepi-
dlo. Základnu umístěte na požadované místo a nechte zaschnout.
b) pomocí vhodného spojovacího materiálu** našroubováním - na požadované místo
vyvrtejte do podkladu dva otvory vhodného průměru, odpovídající pozici otvorů ve
dnu krabičky. Základnu umístěte na požadované místo a připevněte vhodným spo-
jovacím materiálem dle podkladu.
4. Do senzoru vložte baterii a překontrolujte správné umístění (při vložení baterie se do
aplikace odešle zpráva o funkčnosti senzoru).
5. Nasaďte a zacvakněte přední kryt. Při zavírání musí dojít k zaklapnutí úchytek do pů-
vodní polohy.
* lepidlo musí splňovat optimální podmínky pro umístění výrobku (vliv teploty, vlhkosti ...)
** jako vhodný spojovací materiál může být použit např. šroub nebo vrut max. Ø 4 mm,
k potřebné délce pro připevnění k podkladu je nutno přičíst 13 mm (vzdálenost k pře-
pážce v krabičce).
1 / 3
2
3a
5
Click!
CZ
