Elko SmartSensor Leakage Wireless Manual

no
EKO07218
ELKO Smart
A
3× < 0,5 s
...
×6
GDE12285-00
12/2019
sv
B
C
D
3× < 0,5 s + 1× 10 s
×7
SmartSensor lekkasje trådløs
no
Forutsetninger
Last ned ELKO Smart-appen til smarttelefonen/
nettbrettet og installer ELKO SmartHUB for å
konfigurere og styre ELKO Smart-enheter.
Tilleggsinformasjon om systemet
Detaljert produksjonsinformasjon er
tilgjengelig online i systemets
brukerveiledning: Skann QR-koden
eller følg koblingen.
http://proff.elko.no/elko-smart
For din sikkerhet
MERKNAD
FARE FOR SKADE PÅ ENHETEN
Bruk alltid produktet i samsvar med spesifiserte
tekniske data.
Hvis du ikke følger disse instruksjonene,
kan det føre til skader på utstyret.
Bli kjent med produktet

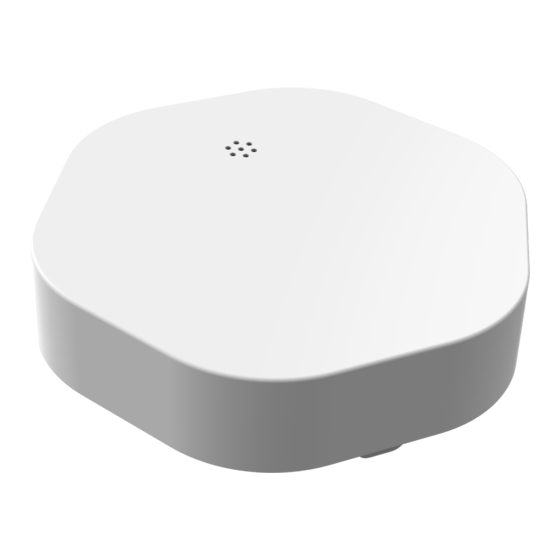

Den trådløse SmartSensor lekkasje trådløs
(heretter kalt sensor) har to sensorputer nederst
i enheten som aktiveres når det er vann mellom
putene.
Putene er i kontakt med gulvflaten når sensoren
er plassert i driftsstilling.
Når sensoren er koblet til ELKO SmartHUB og
registrerer vann på gulvet, sender sensorene
ut en lydalarm og rapporterer hendelsen til
SmartHUB.
Når batteriet er lavt (mindre enn 10 %), blinker
statuslampen oransje én gang per minutt, det
sendes ut en kort pipelyd én gang hvert minutt,
og en melding sendes til ELKO SmartHUB.
Valg av installasjonssted
Sensoren skal plasseres der det er sannsynlig
at lekkasjer oppstår. Dette vil trolig være på
nedre nivå i huset ditt eller på steder som kjeller,
kjøkken, baderom, balkong, soverom, stue,
boder eller der du tror at lekkasjer er mulig.
Steder som kan vurderes
Gulvavløp, varmtvannsbereder, sumppumpe,
vaskemaskin, toalett, oppvaskmaskin,
kjøleskap, vannrenser, vannmykner, vasker som
kjøkkenvask, baderomsvask og andre vasker,
eldre rør, varmeradiator, badekar, kjel, akvarium
osv.
• Unngå steder der sensoren blir sparket
|
til eller flyttet på annen måte. Den
beste plasseringen finner du på gulvet i
hjørner, i skap med utsatte rørsystemer,
under skap eller andre installasjoner.
• Ikke plasser sensoren like under stedet
der lekkasjen sannsynligvis vil oppstå.
• Ikke plasser sensoren i et område der
det regner, er oljedamp og damp fra
koking.
• Det er mulig at sensoren ikke klarer
å oppdage en vannlekkasje dersom
vannet inneholder forurensende stoffer
som olje, eller dersom vannet er fryst
(dvs. is eller snø).
Montering av sensoren
Monter sensoren slik at sensorputene er
horisontale. En vannlekkasje kan bare oppdages
dersom vann berører begge metallsondene.
Dersom vann berører bare én av sondene, vil
ikke en vannlekkasje bli oppdaget.
| • Kontroller at sensoren er plassert slik
at sensorputene er i kontakt med gulvet
eller skaphyllen.
...
• Hvis du berører sensorputene med
hånden, kan det føre til at sensoren
×7
sender ut et alarmsignal. Dette er ikke
en defekt.
MERKNAD
UTSTYR SOM IKKE FUNGERER
Ikke senk sensoren helt ned i vannet.
×6
Hvis du ikke følger disse instruksjonene,
kan det føre til skader på utstyret.
Betjeningselementer
A Statuslampe
B Funksjonstast
C Sensorputer
D Batteridekselskruer
Innstilling av sensoren
Koble til ELKO SmartHUB
1 Trykk kort (<0,5 s) på funksjonstasten 3
ganger. Sensoren søker etter det tilgjengelige
Zigbee-nettverket. Statuslampen blir grønn
hvis sensoren lykkes med å koble seg til
ELKO SmartHUB.
2 Følg instruksjonene i ELKO Smart-appen for
å angi sensorparameterne gjennom
ELKO SmartHUB.
Tilbakestilling av sensoren
Trykk kort (<0,5 s) på funksjonstasten 3 ganger,
og trykk deretter funksjonstasten én gang i
>10 sekunder for å tilbakestille sensoren til
fabrikkstandardmodus.
| Alle konfigurasjonsdata, brukerdata og
nettverksdata er slettet.
Bytting av batteriene
Statuslampens virkemåte
Se i systemets brukerveiledning.
Feilsøking
Se i systemets brukerveiledning.
Tekniske data
Batteri 3 VDC, LR03 AAA × 2
Batterilevetid Opptil 5 år (kan variere
avhengig av bruk, frekvens
for fastvareoppdatering og
miljø)
Nominell effekt
≤90 mW
Maks overført
≤7 dBm
effekt
IP-rangering IP44
Driftstemperatur -10 °C til 50 °C
Relativ fuktighet 10 % til 95 %
Frekvensområde 2405 MHz til 2480 MHz
Lydnivå
≥70 dB ved 3 m avstand
Mål (H × W × D)
70,8 × 68,68 ×18,96 mm
Sertifisering
Zigbee 3.0
Ikke kast apparatet i
husholdningsavfallet,men kast det på et
offentlig gjenvinningssted. Profesjonell
gjenvinning beskytter mennesker og miljø
mot mulige negative effekter.
Varemerker
• Zigbee er et registrert varemerke for Zigbee
®
Alliance.
• Apple og App Store er merkevarenavn eller
® ®
registrerte varemerker for Apple Inc.
• Google Play Store og Android er
™ ™
merkevarenavn eller registrerte varemerker for
Google Inc.
Andre merkevarenavn og registrerte varemerker
tilhører de respektive eierne.
EU-samsvarserklæring
ELKO erklærer herved at dette produktet
oppfyller alle nødvendige krav og andre relevante
bestemmelser i RADIOUTSTYRSDIREKTIVET
2014/53/EU. Samsvarserklæringen kan lastes
ned her: ELKO.no
ELKO
ELKO AS, Sandstuveien 68, 0680 Oslo
Tlf.: +47 67 80 73 00 - E-mail: elko@elko.no
Pb. 6598 Etterstad, 0607 Oslo
www.elko.no
1/4
