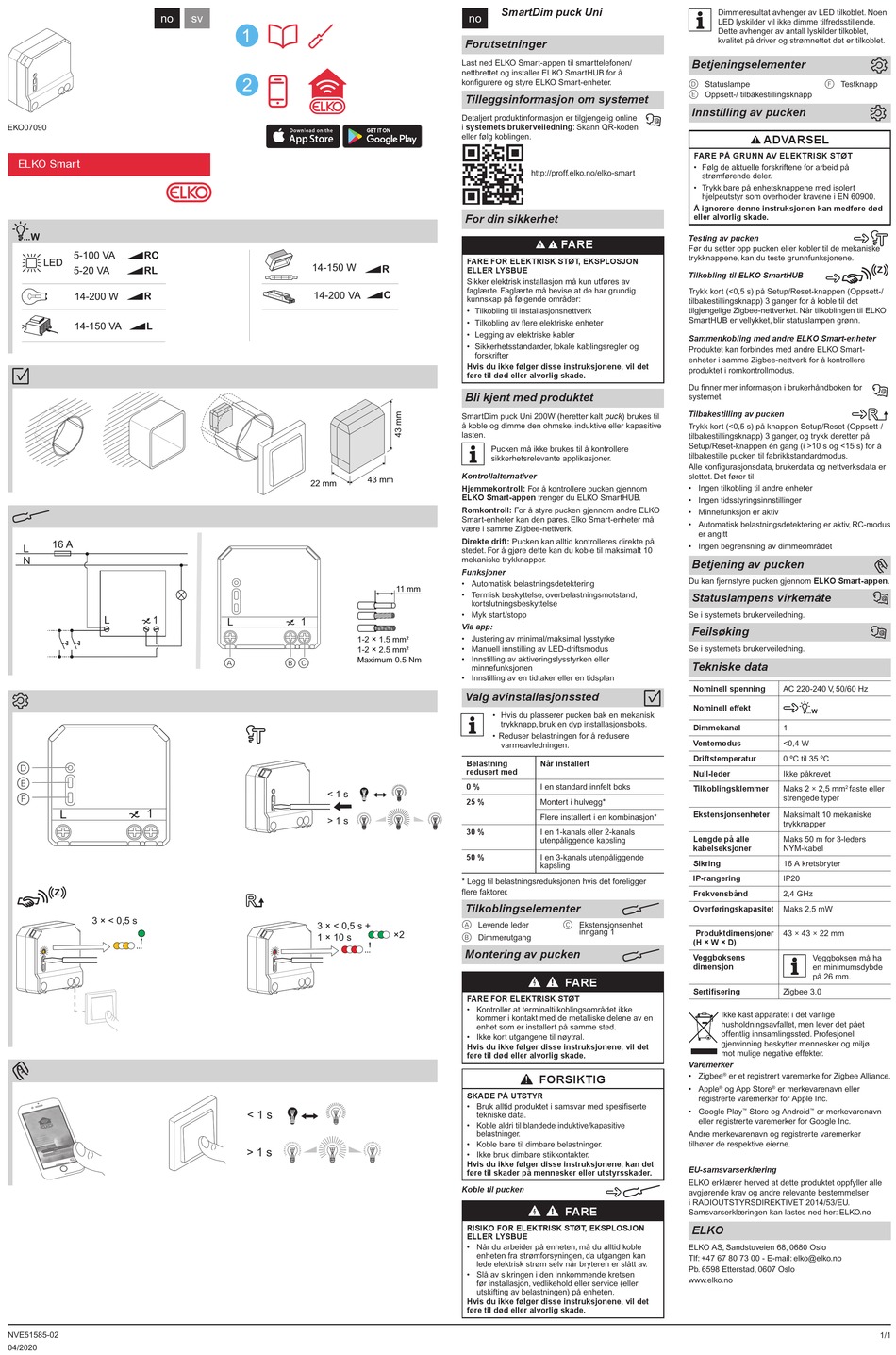

Elko SmartDim Puck Uni Manual

nl es
no
sk hu nl da en
EKO07090
ELKO Smart
5-100 VA
RC
5-20 VA
RL
14-200 W R
14-150 VA
L
16 A
L
N
L 1
D
E
F
1
L
3 × < 0,5 s
NVE51585-02
04/2020
sv
14-150 W
14-200 VA
22 mm
1
L
1-2
1-2
Maximum 0.5 Nm
A B C
< 1 s
> 1 s
3 × < 0,5 s +
1 × 10 s
< 1 s
> 1 s
SmartDim puck Uni
no
Forutsetninger
Last ned ELKO Smart-appen til smarttelefonen/
nettbrettet og installer ELKO SmartHUB for å
konfigurere og styre ELKO Smart-enheter.
Tilleggsinformasjon om systemet
Detaljert produktinformasjon er tilgjengelig online
i systemets brukerveiledning
eller følg koblingen.
http://proff.elko.no/elko-smart
For din sikkerhet
FARE FOR ELEKTRISK STØT, EKSPLOSJON
R
ELLER LYSBUE
Sikker elektrisk installasjon må kun utføres av
faglærte. Faglærte må bevise at de har grundig
C
kunnskap på følgende områder:
• Tilkobling til installasjonsnettverk
• Tilkobling av flere elektriske enheter
• Legging av elektriske kabler
• Sikkerhetsstandarder, lokale kablingsregler og
forskrifter
Hvis du ikke følger disse instruksjonene, vil det
føre til død eller alvorlig skade.
Bli kjent med produktet
SmartDim puck Uni 200W (heretter kalt puck) brukes til
å koble og dimme den ohmske, induktive eller kapasitive
lasten.
|
Pucken må ikke brukes til å kontrollere
sikkerhetsrelevante applikasjoner.
Kontrollalternativer
43 mm
Hjemmekontroll: For å kontrollere pucken gjennom
ELKO Smart-appen trenger du ELKO SmartHUB.
Romkontroll: For å styre pucken gjennom andre ELKO
Smart-enheter kan den pares. Elko Smart-enheter må
være i samme Zigbee-nettverk.
Direkte drift: Pucken kan alltid kontrolleres direkte på
stedet. For å gjøre dette kan du koble til maksimalt 10
mekaniske trykknapper.
Funksjoner
• Automatisk belastningsdetektering
11 mm
• Termisk beskyttelse, overbelastningsmotstand,
kortslutningsbeskyttelse
• Myk start/stopp
Via app:
×
1.5 mm² • Justering av minimal/maksimal lysstyrke
×
2.5 mm² • Manuell innstilling av LED-driftsmodus
• Innstilling av aktiveringslysstyrken eller
minnefunksjonen
• Innstilling av en tidtaker eller en tidsplan
Valg avinstallasjonssted
• Hvis du plasserer pucken bak en mekanisk
|
trykknapp, bruk en dyp installasjonsboks.
• Reduser belastningen for å redusere
varmeavledningen.
Belastning
redusert med
0 %
25 %
30 %
50 %
* Legg til belastningsreduksjonen hvis det foreligger
flere faktorer.
Tilkoblingselementer
A Levende leder
×2
B Dimmerutgang
Montering av pucken
FARE FOR ELEKTRISK STØT
• Kontroller at terminaltilkoblingsområdet ikke
kommer i kontakt med de metalliske delene av en
enhet som er installert på samme sted.
• Ikke kort utgangene til nøytral.
Hvis du ikke følger disse instruksjonene, vil det
føre til død eller alvorlig skade.
SKADE PÅ UTSTYR
• Bruk alltid produktet i samsvar med spesifiserte
tekniske data.
• Koble aldri til blandede induktive/kapasitive
belastninger.
• Koble bare til dimbare belastninger.
• Ikke bruk dimbare stikkontakter.
Hvis du ikke følger disse instruksjonene, kan det
føre til skader på mennesker eller utstyrsskader.
Koble til pucken
RISIKO FOR ELEKTRISK STØT, EKSPLOSJON
ELLER LYSBUE
• Når du arbeider på enheten, må du alltid koble
enheten fra strømforsyningen, da utgangen kan
lede elektrisk strøm selv når bryteren er slått av.
• Slå av sikringen i den innkommende kretsen
før installasjon, vedlikehold eller service (eller
utskifting av belastningen) på enheten.
Hvis du ikke følger disse instruksjonene, vil det
føre til død eller alvorlig skade.
|
Betjeningselementer
D Statuslampe
E Oppsett-/ tilbakestillingsknapp
Innstilling av pucken
: Skann QR-koden
FARE PÅ GRUNN AV ELEKTRISK STØT
• Følg de aktuelle forskriftene for arbeid på
strømførende deler.
• Trykk bare på enhetsknappene med isolert
hjelpeutstyr som overholder kravene i EN 60900.
Å ignorere denne instruksjonen kan medføre død
eller alvorlig skade.
Testing av pucken
FARE
Før du setter opp pucken eller kobler til de mekaniske
trykknappene, kan du teste grunnfunksjonene.
Tilkobling til ELKO SmartHUB
Trykk kort (<0,5 s) på Setup/Reset-knappen (Oppsett-/
tilbakestillingsknapp) 3 ganger for å koble til det
tilgjengelige Zigbee-nettverket. Når tilkoblingen til ELKO
SmartHUB er vellykket, blir statuslampen grønn.
Sammenkobling med andre ELKO Smart-enheter
Produktet kan forbindes med andre ELKO Smart-
enheter i samme Zigbee-nettverk for å kontrollere
produktet i romkontrollmodus.
Du finner mer informasjon i brukerhåndboken for
systemet.
Tilbakestilling av pucken
Trykk kort (<0,5 s) på knappen Setup/Reset (Oppsett-/
tilbakestillingsknapp) 3 ganger, og trykk deretter på
Setup/Reset-knappen én gang (i >10 s og <15 s) for å
tilbakestille pucken til fabrikkstandardmodus.
Alle konfigurasjonsdata, brukerdata og nettverksdata er
slettet. Det fører til:
• Ingen tilkobling til andre enheter
• Ingen tidsstyringsinnstillinger
• Minnefunksjon er aktiv
• Automatisk belastningsdetektering er aktiv, RC-modus
er angitt
• Ingen begrensning av dimmeområdet
Betjening av pucken
Du kan fjernstyre pucken gjennom ELKO Smart-appen.
Statuslampens virkemåte
Se i systemets brukerveiledning.
Feilsøking
Se i systemets brukerveiledning.
Tekniske data
Nominell spenning
Nominell effekt
Dimmekanal
Ventemodus
Driftstemperatur
Når installert
Null-leder
I en standard innfelt boks
Tilkoblingsklemmer
Montert i hulvegg*
Ekstensjonsenheter
Flere installert i en kombinasjon*
I en 1-kanals eller 2-kanals
Lengde på alle
utenpåliggende kapsling
kabelseksjoner
I en 3-kanals utenpåliggende
Sikring
kapsling
IP-rangering
Frekvensbånd
Overføringskapasitet
C Ekstensjonsenhet
inngang 1
Produktdimensjoner
(H × W × D)
Veggboksens
dimensjon
FARE
Sertifisering
Varemerker
FORSIKTIG • Zigbee
• Apple
registrerte varemerker for Apple Inc.
• Google Play
eller registrerte varemerker for Google Inc.
Andre merkevarenavn og registrerte varemerker
tilhører de respektive eierne.
EU-samsvarserklæring
ELKO erklærer herved at dette produktet oppfyller alle
avgjørende krav og andre relevante bestemmelser
i RADIOUTSTYRSDIREKTIVET 2014/53/EU.
FARE
Samsvarserklæringen kan lastes ned her: ELKO.no
ELKO
ELKO AS, Sandstuveien 68, 0680 Oslo
Tlf: +47 67 80 73 00 - E-mail: elko@elko.no
Pb. 6598 Etterstad, 0607 Oslo
www.elko.no
Dimmeresultat avhenger av LED tilkoblet. Noen
LED lyskilder vil ikke dimme tilfredsstillende.
Dette avhenger av antall lyskilder tilkoblet,
kvalitet på driver og strømnettet det er tilkoblet.
F Testknapp
ADVARSEL
AC 220-240 V, 50/60 Hz
1
<0,4 W
0 ºC til 35 ºC
Ikke påkrevet
Maks 2  2,5 mm 2 faste eller
strengede typer
Maksimalt 10 mekaniske
trykknapper
Maks 50 m for 3-leders
NYM-kabel
16 A kretsbryter
IP20
2,4 GHz
Maks 2,5 mW
43  43  22 mm
|
Veggboksen må ha
en minimumsdybde
på 26 mm.
Zigbee 3.0
Ikke kast apparatet i det vanlige
husholdningsavfallet, men lever det pået
offentlig innsamlingssted. Profesjonell
gjenvinning beskytter mennesker og miljø
mot mulige negative effekter.
® er et registrert varemerke for Zigbee Alliance.
