Charakteristika
• AirQS-101 – se používá jako bezpečnostní prvek pro hlídání koncentrace CO, kte-
rý vzniká při nedokonalém spalování. Mimo to také informuje o aktuální teplotě,
vlhkosti a intenzitě osvětlení v daném prostoru.
• Přináší rychlé řešení, jak se dozvědět o nežádoucí koncentraci CO, na které lze
neprodleně reagovat.
• Funkce autotestu upozorní na poruchu detektoru, čímž se eliminuje jeho ne-
funkčnost.
• Anti-sabotážní funkce (Tamper) – při jakémkoliv sejmutí detektoru ze základny je
odeslána zpráva na server.
• Díky bezdrátovému řešení a komunikaci NB-IoT můžete pouze instalovat na zvo-
lené místo a ihned provozovat.
• V případě detekce jsou data zasílána na server, ze kterého mohou být následně
zobrazena jako notifi kace v Chytrém telefonu, aplikaci nebo Cloudu.
• Informace o stavu baterie je zasílána formou zpráv na server.
• Napájení: 4 x 1.5 V AA.

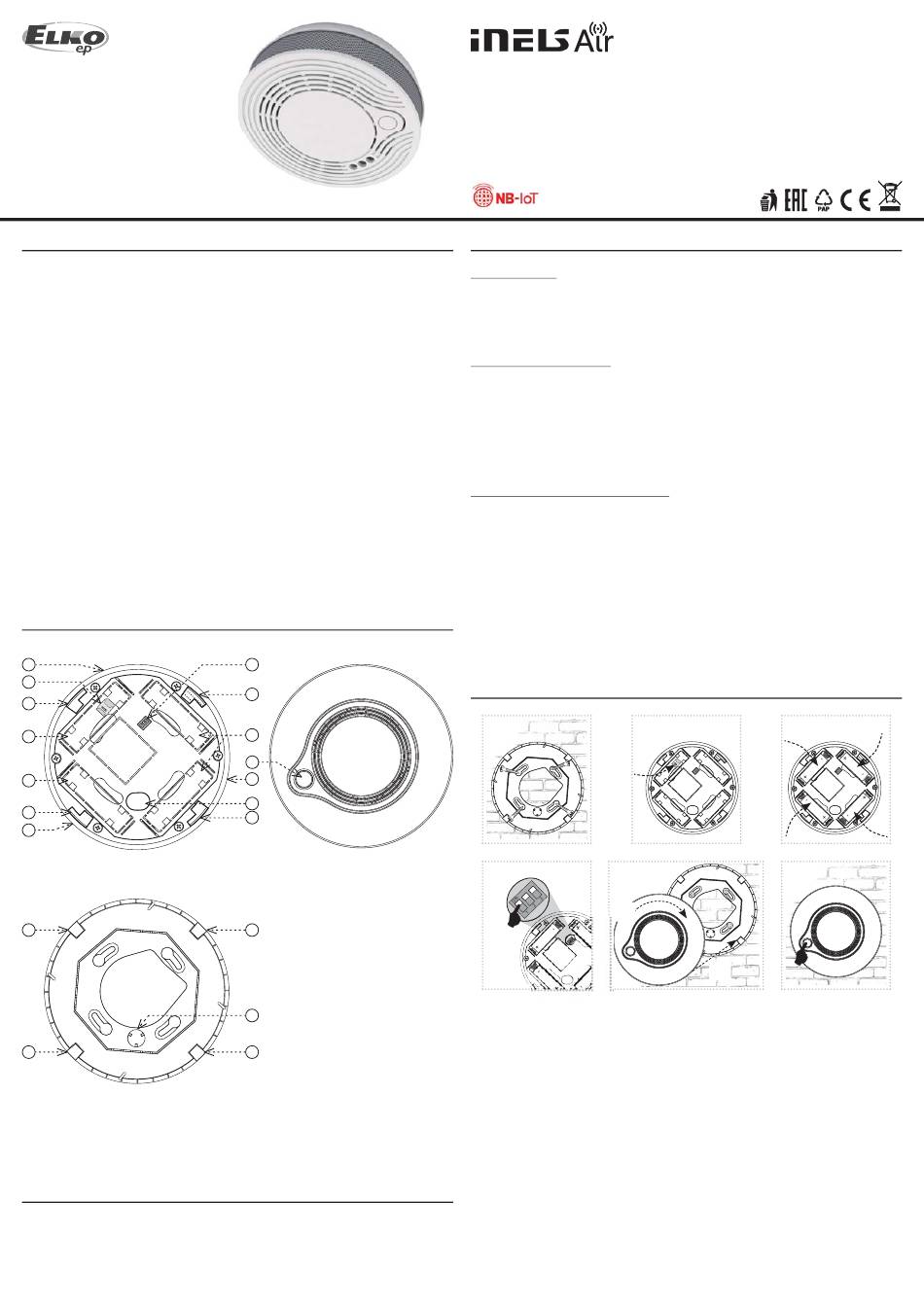

Popis přístroje
1
9
2
3
3
2
1
Spodní strana
detektoru
4
4
Vnitřní strana
základny
Přiřazení do Cloudu aplikace
Provádí se v aplikaci Vašeho Chytrého telefonu. Do aplikace zadejte příslušné údaje, které
jsou uvedeny na krytu detektoru.
5
2
3
6
1
7
2
Přední strana
detektoru
4 1. Pozice dvoubarevné LED
2. Otvory pro zajišťovací segmenty
3. Baterie
4. Zajišťovací segmenty
5. DIP přepínač - pozice 1 - vypnutí
signalizace LED
8
6. Tlačítko SET
7. Pozice tamperu
4
8. Výstupek pro magnet snímající
tamper
9. Slot pro nanoSIM
AirQS-101NB
Sensor kvality ovzduší - oxid uhelnatý (CO)
Všeobecné instrukce
Internet věcí (IoT)
• Kategorii bezdrátových komunikačních technologií určených k IoT popisuje Low Po-
wer Wide Area (LPWA). Tato technologie je navržena tak, aby zajišťovala celoplošné
pokrytí vně i uvnitř budov, byla energeticky nenáročná a měla nízké náklady na provoz
jednotlivých zařízení. Pro využívání tohoto standardu je k dispozici síť NarrowBand.
Informace o síti NarrowBand
• Síť zajišťuje obousměrnou komunikaci a jako jediná využívá licencované pásmo LTE.
Naše zařízení umožňují komunikaci přes Band 1 (2100 MHz), Band 3 (1800 MHz), Band 8
(900 MHz), Band 5 (850 MHz), Band 20 (800 MHz) a Band 28 (700 MHz).
• Pro svůj provoz využívá tato technologie SIM karty pro jednotlivá zařízení.
• Výhodou NarrowBand je využití již vystavěné sítě, čímž zajišťuje dostatečné pokrytí
vně i uvnitř budov.
• Více informací o této technologii se dozvíte na stránkách www.vodafone.cz
Upozornění pro správný provoz zařízení:
• Výrobky se instalují dle schématu zapojení uvedeného u každého výrobku.
• Pro správnou funkčnost zařízení je nutné mít dostatečné pokrytí vybrané sítě v místě
instalace.
• Zároveň musí být zařízení v síti registrováno. Úspěšná registrace zařízení v dané síti
vyžaduje zaplacení tarifu za provoz.
• Každá síť nabízí jiné možnosti tarifů - vždy záleží na počtu zpráv, které chcete ze zaří-
zení odesílat. Informace k těmto tarifům naleznete v aktuální verzi ceníku společnosti
ELKO EP.
Montáž
1
4 5
b)
1. Základnu umístěte na požadované místo (na rovnou plochu). Základnu můžete použít
jako vrtací šablonu. Připevněte ji vhodným spojovacím materiálem* dle podkladu.
2. Opatrně zasuňte nanoSIM (při vkládání nebo výměně nanoSIM nesmí být přístroj pod
napětím!)
3. Do detektoru vložte baterie a překontrolujte jejich správné umístění (při vložení baterií
se do aplikace odešle zpráva o funkčnosti detektoru).
4. Dle požadavku nastavte DIP 1.
5. Detektor nasaďte na základnu tak, aby výstupek na základně směřoval do pozice tampe-
ru v krytu detektoru (a). Detektor zajistěte pootočením ve směru hodinových ručiček (b).
6. Stiskem testovacího tlačítka otestujte správnou funkci alarmu (viz kapitola Testování
detektoru).
* jako vhodný spojovací materiál může být použit např. vrut se zápustnou hlavou, Ø vrutu
3 mm
1 / 4
2 3
6
a)
a)
CZ
