Elko DCL User Manual

NO
NB 443
2018.12.03
EN
Rev. 2.0
SE
1
NB! Hvis produktet ikke jordes, skal det merkes med vedlagte symbolklistremerke:
OBS! Pass på at ledningene er trukket gjennom begge rammer som vist på fig.1.
OBS! I Sverige så måste jorden anslutas. Enligt SS_EN 61995-1 och -2.
The absence of connected earth must be notified properly. Attatch the enclosed symbol sticker:
on fig.2. NOTE! Remember to draw the wiring through both frames as shown on fig.1.
Demontering av lokket / Demontering av locket/
To Release Cover:
Terminering av plugg / Connecting the Plug:
1
ELKO AS, Postboks 6598,
ELKO AB, Box 5115, 120 31 Stockholm, Tel. +46 8449 27 27 www.elko.se
Bruksanvisning DCL Vegguttak

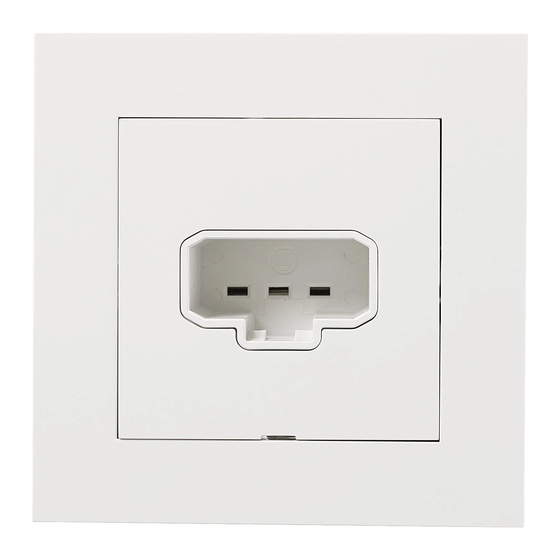

User Guide DCL Wall Outlet

(Device for Connection of Luminaries) ELKO Plus, ELKO RS16
Bruksanvisning DCL Vägguttag
1 Ledningene termineres.
NB! Jording i midten.
/Skruva fast ledarna.
OBS! Jorden i mitten.
/Connect electric wiring.
NOTE! Earth in the middle.
2
Lukk igjen lokket og skru fast.
/Stäng locket och skruva fast.
/Close the cover and screw tight.
3
Trekk til strekkavlaster med riktig moment.
/Skruva fast dragavlastningen.
/Tighten chord-anchor with correct torque pressure.
0607 Oslo, Tlf: +47 67 80 73 00 www.elko.no
26,9mm
86mm
2
plassért som vist på fig.2.
10,5mm
Tekniske data /

Technical Data:

Maks belastning/
Max output:
Spenning/Voltage: 250V
-
2 3
Gäller
endast
i Norge
as shown
6A
