AVERTISSEMENT: Le câblage électrique doit être effectué par une ou des personnes qualifiées
selon les stipulations de tous les normes et standards en vigueur. Éteignez l'alimentation électrique
à l'entrée de service avant de procéder au câblage.
1) Préparez le câblage électrique et le conduit dans l'armoire. Les emplacements de la boîte de connexion et de
la prise du ventilateur sont indiqués à la page 8.

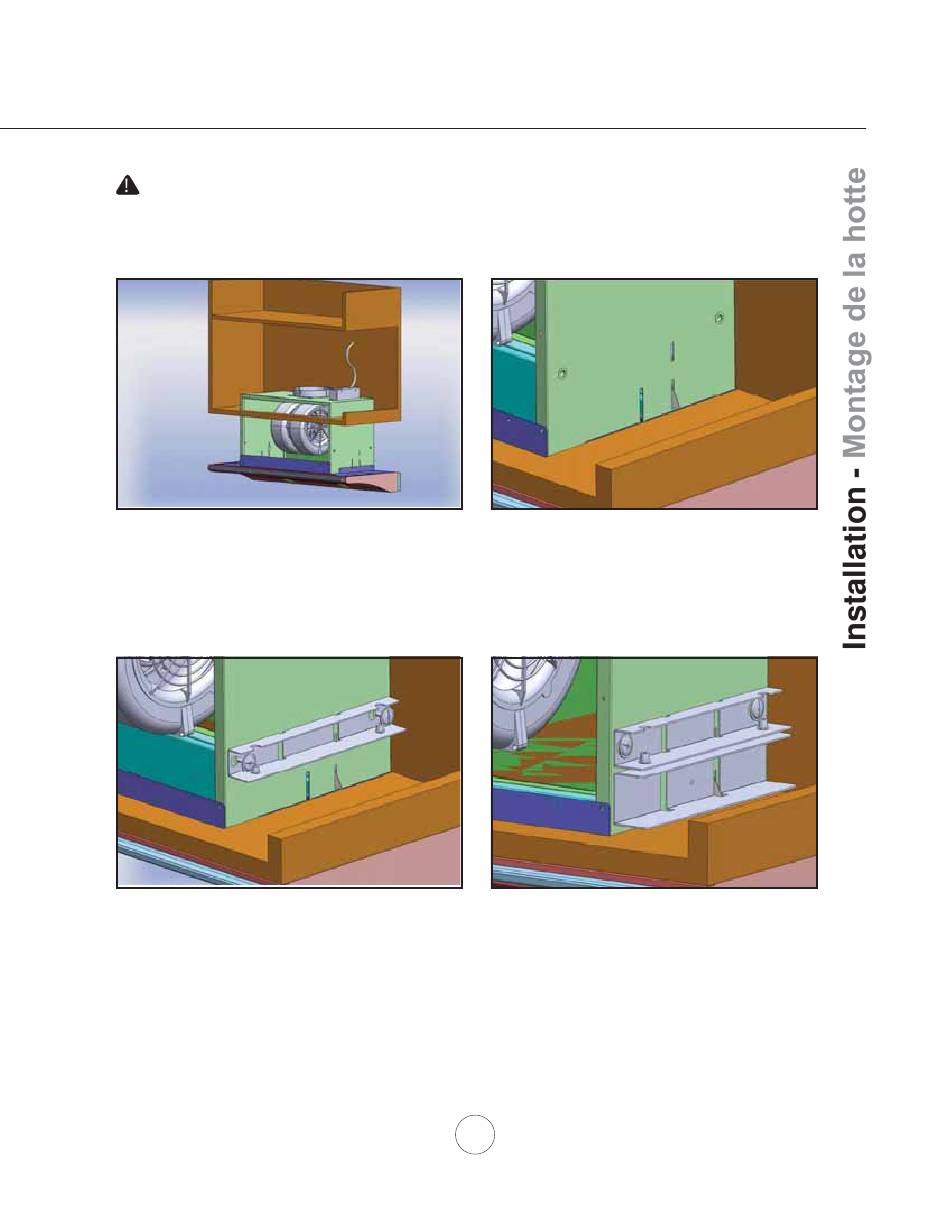

FIG.3
2) Ouvrez les portes de l'armoire. Soulevez la hotte
et faites-la glisser dans l'ouverture sous l'armoire
(Fig. 3). Assurez-vous que l'ouverture correspond
aux dimensions indiquées à la page 9 (Fig.1).
FIG.5
4) Fixez les supports superieurs des cotes gauche et
droit du bati de la hotte a l'aide de deux (2) vis de
3/16 x 3/8 po chacun (Fig.5). Assurez-vous que les
deux (2) trous des ecrous prisonniers du support
sont orientes vers le bas.
FIG.4
3) Des attaches à ressort sont situées des côtés
gauche et droit du bâti de la hotte. Ces attaches
retiendront temporairement la hotte en place
(Fig. 4).
FIG.6
5) Fixez les supports d'installation inferieurs sous
les supports d'installation superieurs, situes des
cotes gauche et droit du bati (Fig.6).
11
