1. Déterminez l'emplacement de la ligne centrale et tracez-la sur le mur et le dessous de
l'armoire avec un crayon.
2. Si le dessous de l'armoire est enfoncé, vous devez installer des pièces de renforcement
en bois pour vous assurer de l'alignement adéquat de la hotte avec le dessous de
l'armoire. Les morceaux de bois doivent être de niveau avec le dessous de l'armoire.

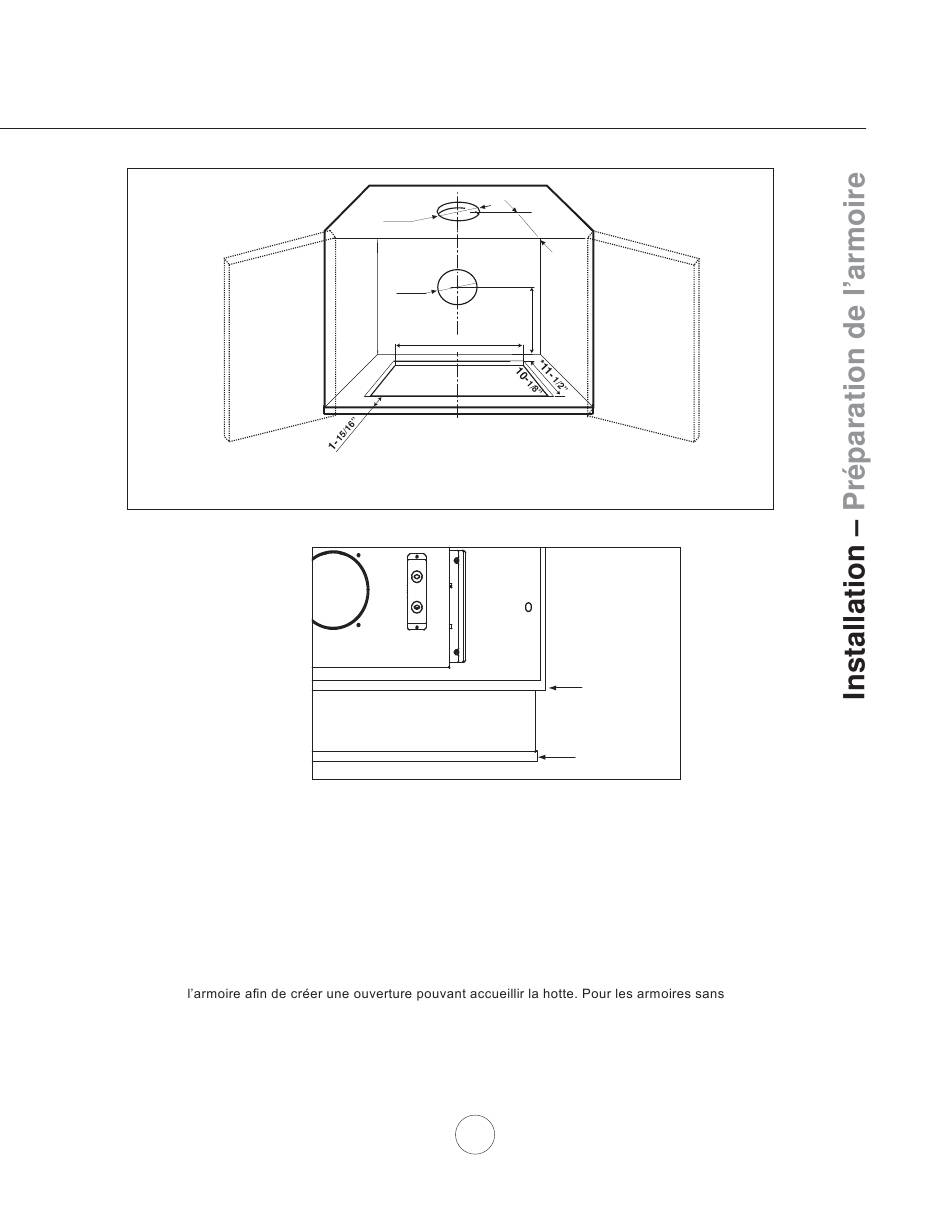

3. Consultez les dimensions de la Fig. 1 et faites un trou dans la partie inférieure de
charpente, mesurez une distance de 1-15/16 po à partir de l'avant de la partie inférieure
de l'armoire.
7"
7 "
3/4
7"
*6-
3/16"
19-
7/8"
C/L
* Dimensions utilisées pour l'option du conduit arrière
9
FIG.1
FIG.2
Rebord avant
Poignée de verre
