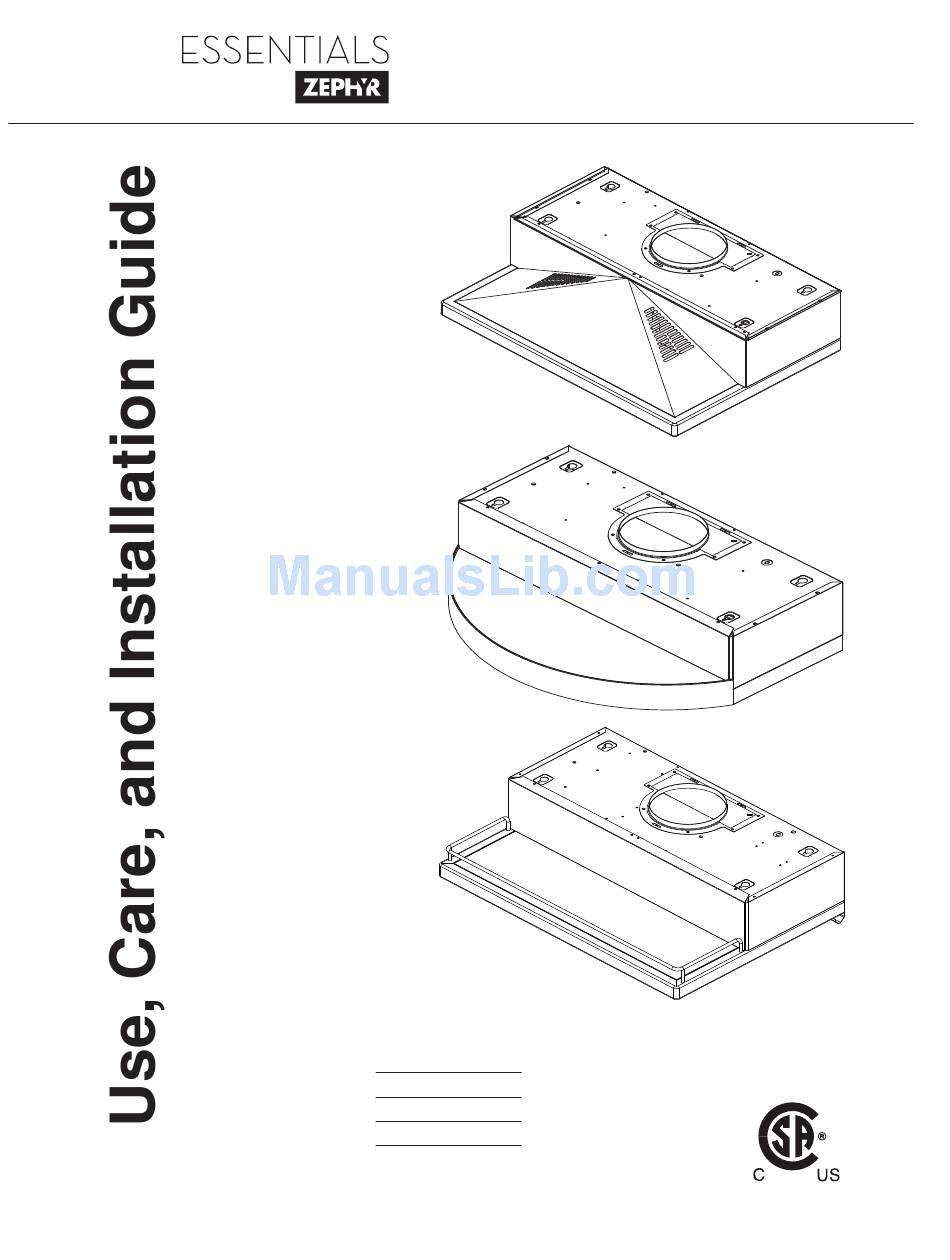

- Page 1 Pyramid ZPY-E30AB, AW, AS ZPY-E36AB, AW, AS Tamburo ZTA-E30AS ZTA-E36AS Terazzo ZTE-E30AS ZTE-E36AS Model number: Serial Number: Date of Purchase: Sales Dealer: APR14.0901 © Zephyr Corporation...
- Page 2 www.zephyronline.com...
- Page 3 SAFETY NOTICE ..............LIST OF MATERIALS ............INSTALLATION Ductwork Calculation Sheet ........Mounting Height & Clearance ........ Ducting Options .......................... Preparing Electrical ............ Preparing Ducting Location ........Recirculating ..............Optional Utensil Bar ........... Mounting the Range Hood ........CONTROLS Slide Controls ...............
- Page 4 www.zephyronline.com READ AND SAVE THESE INSTRUCTIONS WARNING TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT USE THIS FAN WITH ANY SOLID-STATE CONTROL DEVICE. WARNING TO REDUCE THE RISK OF FIRE ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING: a.
- Page 5 WARNING TO REDUCE THE RISK OF FIRE, USE ONLY METAL DUCTWORK. CAUTION attics, crawl spaces or garages. Maximum weight of shelf space is 5 lbs. Do not exeed weight limit of shelf. Do not place or store any combustible materials on shelf. For indoor use only.
- Page 6 MODELS: ZPY-E30AB, AW, AS ZPY-E36AB, AW, AS ZTA-E30AS ZTA-E36AS ZTE-E30AS ZTE-E36AS PARTS SUPPLIED 1 - Hood pre-installed 1 - 7” round transition collar 1 - 3 1/4” x 10” rectangular collar with damper 1 - Utensil bar 1 - Hardware package...
- Page 7 Equivalent number Equivalent number Duct pieces Duct pieces length x used T otal T otal length x used 3- 1/ 4” x 10” 1 Ft. 6”- 8” Round 30 Ft. Rect., wall cap straight with damper 7” Round, 1 Ft. 6”- 8”...
- Page 8 www.zephyronline.com Minimum mounting height between range top to hood bottom should be no less than 24”. Maximum mounting height should be no higher than 32”. It is important to install the hood at the proper mounting height. Hoods mounted too low could mounted too high will be hard to reach and will i n .
- Page 9 WARNING FIRE HAZARD NEVER exhaust air or terminate duct work into spaces between walls, crawl spaces, ceiling, attics or garages. All exhaust must be ducted to the outside. Use metal ductwork only. Some Ducting Options ductless recirculating Tamburo & Terazzo Side wall cap w/ gravity damper Soffit or crawl space...
- Page 10 www.zephyronline.com Note: Installation dimensions are the same for Pyramid, Tamburo and Terazzo 16 " or 35 16 " 16 " 8 " " 2" 1" " 16 " 8 " 4 " elec. k/o 8" Pyramid 16 " 16 " 16 "...
- Page 11 ELECTRICAL WARNING knowledge and background. For personal safety, remove house fuse or open circuit breaker before beginning installation. Do not use extension cord or adapter plug with this appliance. Follow national electrical codes or prevailing local codes and ordinances. Electrical Supply: This appliance requires a 120V 60Hz electrical supply, and connected to an individual, properly grounded branch circuit, protected by a 15 or 20 ampere circuit breaker or time delay fuse.
- Page 12 www.zephyronline.com Note: If using hood in recirculating mode skip these steps and turn to page 11. Vertical Ducting rectangular and round knock-out plates located on top of hood Vertical Ducting rectangular section of the knock-out plate located on top of hood. Horizontal Ducting rectangular knock-out plate located on back of hood.
- Page 13 Note: To use hood in air recirculating mode please purchase recirculating kit ZRC-0200 front slot metal air back slot diverter plate 1. Remove air diverter plate slot covers. Remove metal air diverter plate from front slot and re-position to back Unscrew and remove the front cover slot.
- Page 14 www.zephyronline.com are 3 height options for installing the utensil bar. Install utensil bar and adjust the height before mounting the hood. Utensil bar should press against the wall when hood is installed. S-Hooks Fig 2 Fig 1 2. Install optional s hooks used to hang utensils. M4 x 8 utensil bar screws...
- Page 15 Hood is designed for installation under a kitchen cabinet 8. Electrical page 10 for details. 6. Duct opening/ cutout 2. Install utensil bar to hood. Refer to page 12 for details. 9. Aluminum duc tape 4. Reinforce cabinet with 1”x2” wood strips if additional strengthening is required or if 4.
- Page 16 www.zephyronline.com Blower On/Off Speed Selection Lights Off/Dim/Bright I I I BLOWER ON/OFF/SPEED SELECTION 0 is off, I is low speed, II is medium speed and III is high speed. LIGHTS OFF/BRIGHT/DIM 0 is off, I is dim, and II is bright.
- Page 17 SURFACE MAINTENANCE: Clean the hood surface periodically with hot soapy water and clean cotton cloth. Do not use corrosive or abrasive detergent, or steel wool/scouring pads which will scratch and damage surface. Do not use products containing chlorine bleach or orange cleaners. For heavier soil use liquid degreaser.
- Page 18 www.zephyronline.com REPLACING LIGHT BULBS CAUTION: Light bulb becomes extremely hot when turned on. DO NOT touch bulb until switched off and cooled. Touching hot bulbs could cause serious burns. Make sure all power is turned off and bulbs are not hot. Remove by turning bulb counter clockwise.
- Page 19 TROUBLESHOOTING PROCEDURES FOR PYRAMID, TAMBURO AND TERAZZO Issue Cause What to do After installation, 1. The power source is not turned ON. 1. Make sure the circuit breaker and the unit’s the unit doesn’t power is ON. work. 2. The power line and the cable locking connector is 2.
- Page 20 www.zephyronline.com ZPY-E30/36AS ZTA-E30/36AS 182766 ZTE-E30/36AS Model: Voltage: 120V 60Hz Power consumption Total:Max. 207W @ 2 A Lamp: Max. 50Wx2 Fan: Max. 107W THERMALLY PROTECTED ZPY-E30/36AS290 182766 ZTA-E30/36AS290 Model: ZTE-E30/36AS290 Voltage: 120V 60Hz Power consumption Total:Max. 186W @ 2 A Lamp: Max.
- Page 21 DESCRIPTION PART # Replacement Parts Optional Accessories Recirculating Kit, All Models ZRC-0200 To order parts, visit us online at http://store.zephyronline.com or call us at 1.888.880.8368...
- Page 22 STAPLE YOUR RECEIPT HERE Proof of the original purchase date is needed to obtain Limited Warranty service under warranty TO OBTAIN SERVICE UNDER WARRANTY OR FOR ANY SERVICE RELATED QUESTIONS, please call: 1-888-880-8368 Zephyr Corporation (referred to herein as “we” or “us”) warrants to the original consumer purchaser (referred to herein as “you”...
- Page 23 Pyramid ZPY-E30AB, AW, AS ZPY-E36AB, AW, AS Tamburo ZTA-E30AS ZTA-E36AS Terazzo ZTE-E30AS ZTE-E36AS Numéro de modèle : Numéro de série : Date d’achat : Détaillant : APR14.0901 © Zephyr Corporation...
- Page 24 www.zephyronline.com...
- Page 25 MISE EN GARDE DE SÉCURITÉ ......LISTE DU MATÉRIEL ............INSTALLATION Feuille de calcul pour le conduit ......Espace libre et hauteur de montage ....Options d’installation pour le conduit ................. Préparation de l’électricité ........Préparation pour l’installation du conduit ..
- Page 26 www.zephyronline.com LISEZ ET CONSERVEZ CES INSTRUCTIONS AVERTISSEMENT POUR RÉDUIRE LES RISQUES D’INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, N’UTILISEZ PAS CET APPAREIL AVEC UN TABLEAU DE COMMANDE À SEMI-CONDUCTEURS. AVERTISSEMENT POUR RÉDUIRE LES RISQUES D’INCENDIE, DE DÉCHARGE ÉLECTRIQUE OU DE BLESSURE, RESPECTEZ CES CONSIGNES : a.
- Page 27 ATTENTION POUR RÉDUIRE LES RISQUES D’INCENDIE, N’UTILISEZ QUE DES CONDUITS D’AÉRATION EN MÉTAL.. ATTENTION Pour réduire les risques d’incendie et pour évacuer l’air convenablement, assurez-vous de canaliser l’air à l’extérieur de la maison. N’installez pas l’échappement du conduit dans les espaces entre les murs, le plafond, le grenier, les vides sanitaires ou le garage.
- Page 28 MODELS: ZPY-E30AB, AW, AS ZPY-E36AB, AW, AS ZTA-E30AS ZTA-E36AS ZTE-E30AS ZTE-E36AS PARTS SUPPLIED 1 - Hotte 2 - Filtres à tamis en aluminium (2) 2 - Ampoules halogènes (préinstallées) 1 - Collier de transition circulaire de 7” 1 - Collier rectangulaire de 3¼” x 10” avec registre 1 - Barre à...
- Page 29 Longueur x Longueur x Pièces de conduit Pièces de conduit Total Total Nombre utilisé Nombre utilisé 3-1/ 4” x 10” 1 pi 6” 30 pi rect., droit embout mural circ./registre 6” circ., droit 1 pi 6” 30 pi chapeau de toiture circ.
- Page 30 www.zephyronline.com La hauteur de montage minimale ne devrait pas être moins de 24”. La hauteur de montage maximale ne devrait pas outrepasser 32”. Il est important d’installer la hotte à la hauteur de montage adéquate. Les hottes installées trop basses pourraient être endommagées par la chaleur en plus de présenter des risques d’incendie plus élevés tandis que les hottes installées trop i n .
- Page 31 AVERTISSEMENT DE RISQUE D’INCENDIE N’évacuez ou ne terminez JAMAIS l’échappement du conduit dans les espaces entre les murs, les vides sanitaires, le plafond, le grenier, ou le garage. Tous les échappements doivent être dirigés à l’extérieur de la maison. N’utilisez que des conduits en métal pour cloison simple. Fixez toutes les pièces du conduit avec des vis à...
- Page 32 www.zephyronline.com Note : Les dimensions d’installation sont les mêmes pour le Pyramid, le Tamburo et le Terazzo. 16 " or 35 16 " 16 " 8 " " 2" 1" " 16 " 8 " 4 " Entrée défonçable pour électr. 8"...
- Page 33 ÉLECTRICITÉ AVERTISSEMENT Pour votre sécurité, enlevez le fusible ou ouvrez le disjoncteur de circuit avant de commencer Cet appareil requiert une alimentation électrique de 120V 60Hz. Il doit être connecté à un circuit terminal individuel dûment mis à la terre, protégé par un disjoncteur de circuit ou un fusible temporisé de 15 ou électrique étiqueté...
- Page 34 www.zephyronline.com Conduit vertical (circulaire de 7") 1. À l’aide d’un tournevis plat, enlevez les plaques 2. Fixez le collier circulaire de 7" sur le dessus de la de montage circulaire et rectangulaire situées sur le hotte à l’aide de (6) vis M4 x 8. dessus de la hotte.
- Page 35 fente avant fente arrière d’air métallique 1. Changez le commutateur à bascule de la position I à Pour les modèles Tamburo (ZTA) et Terazzo (ZTE) la position II. Le commutateur à bascule se trouve sur la seulement : Dévissez et enlevez la plaque avant. boîte électrique, à...
- Page 36 www.zephyronline.com Note : La barre à ustensiles est conçue pour être utilisée lorsque la hotte est installée sous une armoire de 12" de profondeur. Il existe trois hauteurs pour l’installation de la barre à ustensiles. Installez la barre à ustensiles et ajustez la hauteur avant de procéder au montage de la hotte.
- Page 37 8. Électricité 1. Choisissez le type d’installation du conduit (vertical ou horizontal) si vous évacuez l’air à 6. découpage de l’extérieur de la cuisine. l’ouverture pour le conduit 2. Fixez la barre à ustensiles à la hotte. Consultez la page 12 pour plus de détails. 9.
- Page 38 www.zephyronline.com Lumières Éteindre/ Ventilateur Marche/Arrêt / Veilleuse/Forte intensité Choix de Vitesse I I I Ventilateur Marche/Arrêt/Choix de Vitesse À 0 l’appareil est éteint; I équivaut à la vitesse lente, II à la vitesse moyenne et III à la vitesse maximale. Lumières Éteindre/Forte intensité/Veilleuse À...
- Page 39 ENTRETIEN DES SURFACES: Nettoyez régulièrement les surfaces de la hotte avec de l’eau savonneuse chaude et un chiffon de coton propre. N’utilisez pas de détergent abrasif ou corrosif, de laines d’acier ou de tampons à récurer; ils égratigneront et endommageront les surfaces. N’utilisez pas de produits à blanchir au chlore ou d’agents nettoyants orange. Pour les taches plus tenaces, utilisez du produit dégraissant liquide.
- Page 40 www.zephyronline.com REMPLACEMENT DES AMPOULES Assurez-vous que l’alimentation électrique est coupée et que les ampoules ne sont pas chaudes. Enlevez les ampoules en les faisant dévisser dans le sens contraire des aiguilles d’une montre. Note : les ampoules ne se dévissent pas; après une rotation de 60 degrés, elles s’arrêtent et tombent de la douille. diamètre de l’ampoule ou utilisez des gants en latex et tournez.
- Page 41 PROCÉDURES DE DÉPANNAGE POUR LES HOTTES PYRAMID, TAMBURO ET TERAZZO Problème Cause Solution Après 1. Le bloc d’alimentation n’est pas allumé 1. Assurez-vous que l’alimentation du disjoncteur l’installation, et de l’appareil est allumée l’appareil ne 2. La ligne électrique et le raccord de câble ne sont fonctionne pas.
- Page 42 www.zephyronline.com ZPY-E30/36AS ZTA-E30/36AS 182766 ZTE-E30/36AS Model: Voltage: 120V 60Hz Power consumption Total:Max. 207W @ 2 A Lamp: Max. 50Wx2 Fan: Max. 107W THERMALLY PROTECTED ZPY-E30/36AS290 182766 ZTA-E30/36AS290 Model: ZTE-E30/36AS290 Voltage: 120V 60Hz Power consumption Total:Max. 186W @ 2 A Lamp: Max.
- Page 43 Ampoule MR16 (GU10) 50W (chaque) Z0B-0020 Filtre à tamis métallique, tous les modèles (chaque) 50200030 Ensemble de reprise d’air, tous les modèles ZRC-0200 Filtre à charbon de remplacement (chaque) Z0F-C002 Pour commander des pièces, visitez-nous en ligne au www.zephyronline.com ou communiquez avec nous par téléphone au 1-888-880-8368...
- Page 44 AGRAFEZ VOTRE REÇU ICI Une preuve de la date d’achat originale est nécessaire pour obtenir du service Garantie limitée lorsque le produit est sous garantie POUR OBTENIR DU SERVICE SOUS GARANTIE OU POUR TOUTE QUESTION LIÉE À L’ENTRETIEN, veuillez communiquer avec nous au 1-888-880-8368 Zephyr Corporation (désigné...
