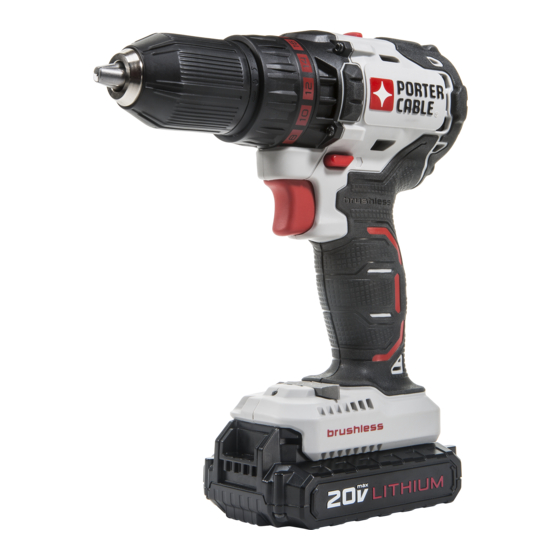

20V Max* 1/2 inch (13mm) Brushless Drill / Driver
Perceuse visseuse sans balai de 13 mm (1/2 po) et 20 V Max*
Taladro/atornillador sin escobillas de 20V Máx* de 1/2 pulg. (13 mm)
www.portercable.com
Thank you for choosing PORTER-CABLE! To register your new product, go to:
www.portercable.com/ServiceAndSupport/ProductRegistration.aspx
Merci d'avoir choisi PORTER-CABLE! Consulter le site Web www.portercable.com/
ServiceAndSupport/ProductRegistration.aspx pour enregistrer votre nouveau produit.
Gracias por elegir PORTER-CABLE usted! Para registrar su nuevo producto, visite: www.
portercable.com / ServiceAndSupport / ProductRegistration.aspx
INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA DE GARANTÍA.
ADVERTENCIA:
*Maximum initial battery pack voltage (measured without a workload) is 20 volts.
Measured under a workload, nominal voltage is 18.
*La tension initiale maximale du bloc-piles (mesurée sans charge de travail) est de 20
volts. La tension nominale est de 18.
*El máximo voltaje inicial del paquete de baterías (medido sin una carga de trabajo)
es 20 voltios. la tensión nominal es de 18.
LÉASE ESTE INSTRUCTIVO ANTES DE USAR EL PRODUCTO.
Instruction manual
Manuel d'instructions
Manual de'instrucciones
CATALOG NUMBER
N° DE CATALOGUE
CATÁLOGO N°
PCC608
