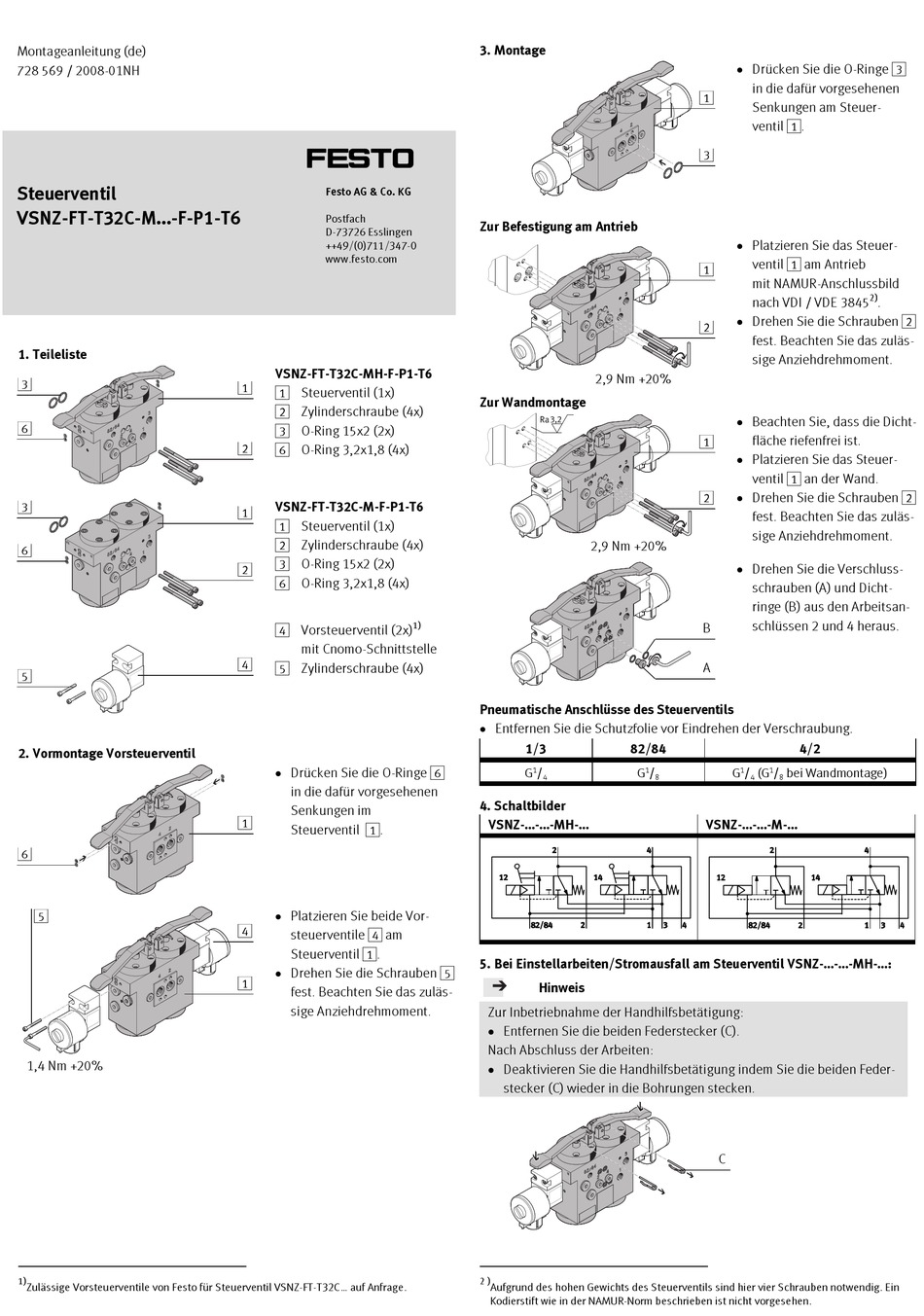

Montageanleitung (de)
728 569 / 2008-01NH
Steuerventil
VSNZ-FT-T32C-M...-F-P1-T6
1. Teileliste
3
6
12087d_1
3
6
12087d_2
5
12087d_3
2. Vormontage Vorsteuerventil
6
12087d_4
5
12087d_5
1,4 Nm +20%
1)
Zulässige Vorsteuerventile von Festo für Steuerventil VSNZ-FT-T32C... auf Anfrage.
†‡
Festo AG & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
VSNZ-FT-T32C-MH-F-P1-T6
1
1 Steuerventil (1x)
2 Zylinderschraube (4x)
3 O-Ring 15x2 (2x)
2
6 O-Ring 3,2x1,8 (4x)
VSNZ-FT-T32C-M-F-P1-T6
1
1 Steuerventil (1x)
2 Zylinderschraube (4x)
3 O-Ring 15x2 (2x)
2
6 O-Ring 3,2x1,8 (4x)
4 Vorsteuerventil (2x)
mit Cnomo-Schnittstelle
4
5 Zylinderschraube (4x)
• Drücken Sie die O-Ringe 6
in die dafür vorgesehenen
Senkungen im
1
Steuerventil 1.
• Platzieren Sie beide Vor-
4
steuerventile 4 am
Steuerventil 1.
• Drehen Sie die Schrauben 5
1
fest. Beachten Sie das zuläs-
sige Anziehdrehmoment.
3. Montage
12087d_6
Zur Befestigung am Antrieb
12087d_8
Zur Wandmontage
12087d_9
1)
12087d_10
Pneumatische Anschlüsse des Steuerventils
• Entfernen Sie die Schutzfolie vor Eindrehen der Verschraubung.
1/3
1
G
/
4
4. Schaltbilder
VSNZ-...-...-MH-...
992042
5. Bei Einstellarbeiten/Stromausfall am Steuerventil VSNZ-...-...-MH-...:
Hinweis
Zur Inbetriebnahme der Handhilfsbetätigung:
• Entfernen Sie die beiden Federstecker (C).
Nach Abschluss der Arbeiten:
• Deaktivieren Sie die Handhilfsbetätigung indem Sie die beiden Feder-
stecker (C) wieder in die Bohrungen stecken.
12087d_11
2 )
Aufgrund des hohen Gewichts des Steuerventils sind hier vier Schrauben notwendig. Ein
Kodierstift wie in der NAMUR-Norm beschrieben ist nicht vorgesehen.
• Drücken Sie die O-Ringe 3
in die dafür vorgesehenen
1
Senkungen am Steuer-
ventil 1.
3
• Platzieren Sie das Steuer-
ventil 1 am Antrieb
1
mit NAMUR-Anschlussbild
nach VDI / VDE 3845
• Drehen Sie die Schrauben 2
2
fest. Beachten Sie das zuläs-
sige Anziehdrehmoment.
2,9 Nm +20%
• Beachten Sie, dass die Dicht-
fläche riefenfrei ist.
1
• Platzieren Sie das Steuer-
ventil 1 an der Wand.
• Drehen Sie die Schrauben 2
2
fest. Beachten Sie das zuläs-
sige Anziehdrehmoment.
2,9 Nm +20%
• Drehen Sie die Verschluss-
schrauben (A) und Dicht-
ringe (B) aus den Arbeitsan-
schlüssen 2 und 4 heraus.
B
A
82/84
1
1
G
/
G
/
(G
8
4
VSNZ-...-...-M-...
992120
C
2)
.
4/2
1
/
bei Wandmontage)
