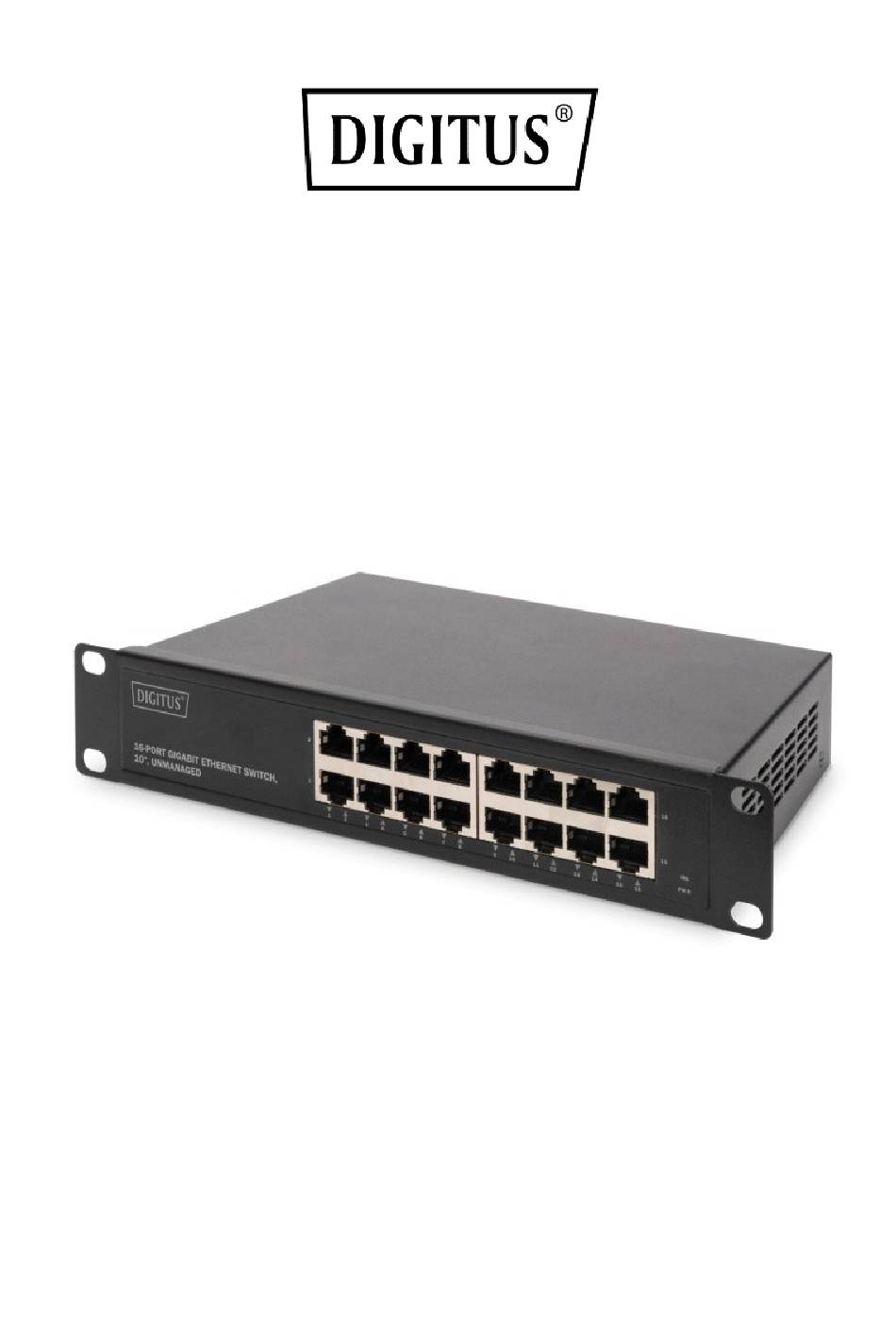

- Page 1 16-Port Gigabit Ethernet Switch, 10", unmanaged Manual DN-80115...
-
Page 2: Key Features

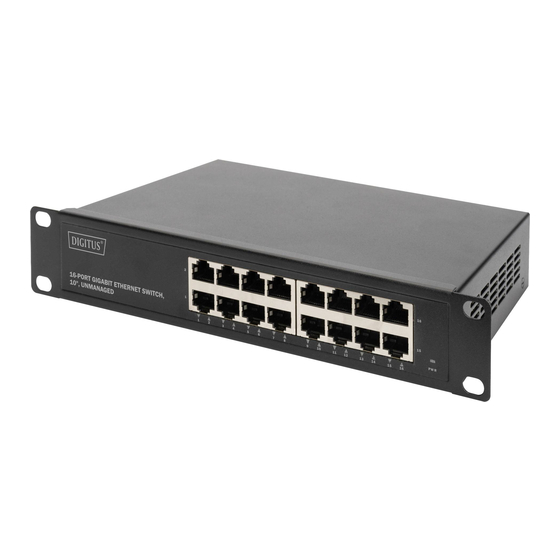

Introduction The DN-80115 is a compact Ethernet desktop switch that provides wire-speed, a Gigabit Ethernet switching function which allows high-performance, low-cost connections to 10M/ 100M /1000Mbps Ethernet network. The Ethernet Switch delivers all the advantages of a switching hub in a compact desktop size and is ideal for small office or SOHO network users. -
Page 3: Package Contents
User’s manual AC power cord IMPORTANT: If any piece is missing or damaged, please contact your local dealer or reseller for service. Product Specifications DN-80115 (16-Port 10/100/1000 Base-TX Gigabit Ethernet Switch) Ports: 16-Port 10/100/1000Base-TX MAC Address: 8K Mac address table... -
Page 4: Hardware Description
Hardware Description The Front Panel The front panel consists of LED Indications. LED Indicators Per Device: Power Per Port: LINK/ACT (Link/Activity) Figure 1. Front panel view Status Color Description Power Green The switch is supplied with suitable power. LINK/ACT Off The port is not linked successfully with the device. - Page 5 RJ-45 Ports (Auto MDI/MDIX) 16 auto-sensing ports of 10/100/1000Base-TX connections. [In general, MDI means connecting to another Hub or Switch while MDIX means connecting to a workstation or PC. Therefore, Auto MDI/MDIX means that you can connect to another Switch or workstation without changing pin-to-pin or crossover cabling.] AC Power Connector...
-
Page 6: Troubleshooting
Troubleshooting The Switch can be easily monitored through panel indicators to assist in identifying problems. This section describes common problems you may encounter and possible solutions. Power If the power indicator does not light when the power cord is plugged in, you may have a problem with the power outlet or cord. - Page 7 Cabling Verify that the cabling type is correct. Make sure all cable connectors are securely seated in the required ports. Use only standard Unshielded Twisted-Pair (UTP), Category 3, 4, 5, or 5e cables. Use only Category 5 or 5e when connecting with Fast Ethernet. Make certain the maximum distance between the Switch and what it’s connected to is 100 meters or less.
- Page 8 16-Port Gigabit Ethernet Switch, 10", unmanaged Benutzerhandbuch DN-80115...
- Page 9 Einführung Der DN-80115 ist ein kompakter Ethernet-Desktop-Switch mit Wire-Speed, einer Gigabit-Ethernet-Switching-Funktion, die leistungsstarke und kostengünstige Verbindungen zu 10M/100M/1000 Mbps-Ethernet-Netzwerken ermöglicht. Der Ethernet-Switch bietet alle Vorteile eines Switch-Hubs in kompakter Desktop-Größe und ist ideal für kleine Büro- oder SOHO-Netzwerkanwender. Dieser Switch verfügt über 16 automatisch abfragende 10/100/1000 Mbps...
- Page 10 Ethernet-Switch Benutzerhandbuch AC-Netzkabel WICHTIG: Wenn ein Teil fehlt oder beschädigt ist, wenden Sie sich bitte an Ihren örtlichen Händler oder Wiederverkäufer. Produktspezifikationen DN-80115 (16-Port 10/100/1000 Base-TX Gigabit Ethernet Switch) Ports: 16-fach 10/100/1000Base-TX MAC-Adresse: 8K Mac-Adresstabelle LED-Anzeige: Pro Port: Link/Aktivität...
- Page 11 Betriebstemperatur: 0°C bis 45°C (32°F bis 113°F) Betriebsfeuchtigkeit: 20% bis 85% (nicht kondensierend) Stromverbrauch: 15 Watt AC 100-240VAC 50/60Hz (Maximum) EMV: CE Klasse A Gerätebeschreibung Die Frontplatte Die Frontplatte besteht aus LED-Anzeigen. LED-Anzeigen Pro Gerät: Leistung Pro Port: LINK/ACT (Link/Aktivität) Abbildung 1.
- Page 12 Abbildung 2. Rückansicht RJ-45 Ports (Auto MDI/MDIX) 16 Auto-Sensing-Ports mit 10/100/1000Base-TX- Verbindungen.[Im Allgemeinen bedeutet MDI die Verbindung zu einem anderen Hub oder Switch, während MDIX die Verbindung zu einem Arbeitsplatz oder PC bedeutet. Auto MDI/MDIX bedeutet daher, dass Sie sich mit einem anderen Switch oder einer anderen Workstation verbinden können, ohne die Pin-zu-Pin- oder Crossover-Verkabelung zu ändern.] AC-Netzanschluss...
-
Page 13: Fehlerbehebung
Fehlerbehebung Der Switch kann einfach durch Anzeigen auf dem Bedienfeld überwacht werden, um bei der Identifizierung von Problemen zu helfen. In diesem Abschnitt werden häufige Probleme und mögliche Lösungen beschrieben. Leistung Wenn die Netzanzeige nicht leuchtet, wenn das Netzkabel angeschlossen ist, haben Sie möglicherweise ein Problem mit der Steckdose oder dem Kabel. - Page 14 Verkabelung Überprüfen Sie, ob der Verkabelungstyp korrekt ist. Vergewissern Sie sich, dass alle Kabelstecker fest in den erforderlichen Anschlüssen sitzen. Verwenden Sie nur Standardkabel mit ungeschirmtem Twisted-Pair (UTP), Kategorie 3, 4, 5 oder 5e. Verwenden Sie bei der Verbindung mit Fast Ethernet nur die Kategorien 5 oder 5e.
