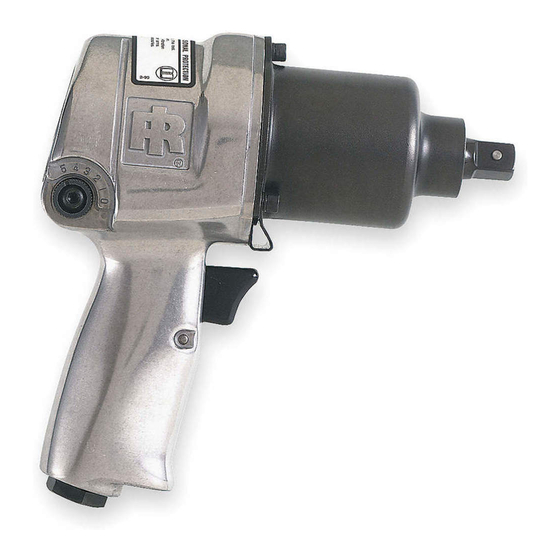

Air Impact Wrench
2705P1 and 2707P1
Product Information
Product Information
EN
ES
Especificaciones del producto
Spécifications du produit
FR
IT
Specifiche prodotto
Technische Produktdaten
DE
NL
Productspecificaties
Produktspecifikationer
DA
SV
Produktspecifikationer
Produktspesifikasjoner
NO
FI
Tuote-erittely
Especificações do Produto
PT
EL
Προδιαγραφές προϊόντος
Specifikacije izdelka
SL
SK
Špecifikácie produktu
Save These Instructions
Specifikace výrobku
CS
ET
Toote spetsifikatsioon
A termék jellemzői
HU
LT
Gaminio techniniai duomenys
Ierices specifikacijas
LV
Informacje o Produkcie
PL
Информация за Продукта
BG
Informaţii Privind Produsul
RO
Технические характеристики изделия
RU
ZH
产品信息
製品仕様
JA
KO
제품 상세
HR
Podaci o proizvodu
04578183
Edition 3
November 2014
Advertisement
Table of Contents
Related Manuals for Ingersoll-Rand 2700 Series
Summary of Contents for Ingersoll-Rand 2700 Series
- Page 1 04578183 Edition 3 November 2014 Air Impact Wrench 2705P1 and 2707P1 Product Information Product Information Specifikace výrobku Especificaciones del producto Toote spetsifikatsioon Spécifications du produit A termék jellemzői Specifiche prodotto Gaminio techniniai duomenys Technische Produktdaten Ierices specifikacijas Informacje o Produkcie Productspecificaties Produktspecifikationer Информация...
- Page 2 PMAX (Dwg. 47132600) IR # - NPT IR # - BS inch (mm) IR # IR # IR # C38341-810 C383D1-810 3/8 (10) 100-1lb 100-1lb (Dwg. TPD1248) (Dwg. TPD1249) 04578183_ed3...
-
Page 3: Product Safety Information
Product Safety Information Intended Use: These Air Impact Wrenches are designed to remove and install threaded fasteners. For additional information refer to Product Safety Information Manual Form 04580916. Manuals can be downloaded from ingersollrandproducts.com Power Management System For models that include a power management system, the system allows operator reduction of maximum output power in either the forward or the reverse direction. -
Page 4: Installation And Lubrication
Installation and Lubrication Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain condensate from valve(s) at low point(s) of piping, air filter and compressor tank daily. Install a properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose coupling without internal shut-off, to prevent hose whipping if a hose fails or coupling disconnects. -
Page 5: Información De Seguridad Sobre El Producto
Información de Seguridad Sobre el Producto Uso Indicado: Los aprietatuercas neumáticos de percusión están diseñados para extraer e instalar fi adores roscados. Para más información, consulte el Manual de información de seguridad de producto 04580916 Aprietatuercas neumático de percusión. Los manuales pueden descargarse en ingersollrandproducts.com Gestión de la Potencia de Impacto En los modelos que incluyen un sistema de gestión de potencia, el sistema permite al operador reducir la potencia de salida máxima de atornillado o aflojado. -
Page 6: Instalación Y Lubricación
ADVERTENCIA Los valores de ruido y vibración se han medido de acuerdo con los estándares para prue- bas reconocidos internacionalmente. Es posible que la exposición del usuario en una apli- cación específica de herramienta difiera de estos resultados. Por lo tanto, la mediciones in situ se deberían utilizar para determinar el nivel de riesgo en esa aplicación específica. -
Page 7: Informations De Sécurité Du Produit
Informations de Sécurité du Produit Utilisation Prévue: Ces clés pneumatiques à chocs sont conçues pour le vissage/dévissage de dispositifs de fi xation fi letés. Pour des informations complémentaires, utilisez le formulaire 04580916 pour obtenir le manuel d’information de sécurité du produit Clé pneumatique à chocs. Les manuels peuvent être téléchargés à... -
Page 8: Installation Et Lubrification
AVERTISSEMENT Les valeurs sonores et vibratoires ont été mesurées dans le respect des normes de tests reconnues au niveau international. L’exposition de l’utilisateur lors d’une application d’outil spécifique peut différer de ces résultats. Par conséquent, il faut utiliser des mesures sur site afin de déterminer le niveau de risque de cette application spécifique. -
Page 9: Specifiche Prodotto
Informazioni Sulla Sicurezza del Prodotto Destinazione D’uso: Gli avvitatori pneumatici a impulsi sono adatti per operazioni di estrazione e installazione di dispositividi fi ssaggio fi lettati. Per ulteriori informazioni, consultare il modulo 04580916 del Manuale informazioni sulla sicurezza prodotto relativo agli avvitatori pneumatici a impulsi. I manuali possono essere scaricati da internet al sito ingersollrandproducts.com Sistema di Regolazione della Potenza Per i modelli dotati di sistema di regolazione della potenza, l’operatore può... -
Page 10: Installazione E Lubrificazione
AVVERTIMENTO I valori relativi a suoni e vibrazioni sono stati misurati in conformità agli standard di test riconosciuti a livello internazionale. L’esposizione all’utente nell’applicazione di uno specifico strumento può variare rispetto ai presenti risultati. Pertanto, sarebbe necessario utilizzare le misurazioni in loco per determinare il livello di pericolo della specifica ap- plicazione. -
Page 11: Hinweise Zur Produktsicherheit
Hinweise zur Produktsicherheit Vorgesehene Verwendung: Druckluft-Schlagschrauber sind für das Einschrauben und Lösen von Befestigungselementen mit Gewinden vorgesehen. Weitere Informationen entnehmen Sie dem Produktsicherheits-Handbuch für den Druckluft- Schlagbohrer 04580916. Handbücher können voningersollrandproducts.com heruntergeladen werden. Steuerung der Schlagkraft Bei Modellen, die über ein System zur Krafteinstellung verfügen, kann der Benutzer die maxi- male Ausgangskraft entweder in der Vorwärts- oder der Rückwärtsrichtung reduzieren. -
Page 12: Montage Und Schmierung
WARNUNG Schall- und Vibrationswerte wurden gemäß den international anerkannten Teststandards gemes- sen. Die tatsächlichen Werte, denen der Benutzer während der Anwendung eines bestimmten Werkzeugs ausgesetzt ist, können von diesen Ergebnissen abweichen. Vor Ort sollten daher Maßnahmen getroffen werden, um die Gefahrenstufe der jeweiligen Anwendung zu bestimmen. Montage und Schmierung Druckluftzufuhrleitung an der Druckluftzufuhr des Werkzeugs gemäß... - Page 13 Productveiligheidsinformatie Bedoeld Gebruik: Deze pneumatische slagmoersleutels zijn bedoeld om schroefdraadbevestigingen te verwij- deren en te plaatsen. Raadpleeg formulier 04580916 in de productveiligheidshandleiding van de pneumatische slagmoersleutels voor aanvullende informatie. Handleidingen kunnen worden gedownload vanaf ingersollrandproducts.com Krachtregelingssysteem Voor modellen met een krachtregelingssysteem geldt dat de bediener de maximaal geleverde kracht in voorwaartse of achterwaartse richting kan verminderen.
-
Page 14: Installatie En Smering
WAARSCHUWING Geluids- en vibratiewaarden worden gemeten in overeenstemming met internationaal erkende testnormen. De blootstelling van een gebruiker bij een specifieke toepassing van gereedschap kan afwijken van deze resultaten. Daarom moeten er op locatie metingen worden genomen om het gevaarniveau in die specifieke toepassing te bepalen. Installatie en Smering Om de maximale bedrijfsdruk ( Pmax) bij de luchtinlaat van het toestel te garanderen, moet de luchttoevoerleiding hierop geselecteerd zijn. - Page 15 Produktsikkerhedsinformation Anvendelsesområder: Trykmomentnøgler er udformet til at fj erne og installere gevindskårne lukkemekanismer. For yderligere information henvises der til produktsikkerhedsinformationen til Trykluftsnøglen i vejledning 04580916. Vejledningerne kan hentes ned fra ingersollrandproducts.com Slageffektstyring For modeller, der inkluderer et effektstyringssystem, tillader systemet operatørreduktion af den maksimale udgangseffekt i både den fremadgående og modsatte retning.
-
Page 16: Installation Og Smøring
Installation og Smøring Sørg for at lufttilførselsledningen har den korrekte størrelse for at sikre maksimalt driftstryk (PMAX) ved værktøjsindgangen. Tøm dagligt ventilen(-erne) for kondensat ved rørenes luftfilterets og kompressortankens lavpunkt(er). Montér en sikkerhedstryksikring i korrekt størrelse i opadgående slange og brug en antipiskeanordning tværs over enhver slangekobling uden intern aflukning for at forhindre at slangen pisker, hvis en slange svigter eller kobling adskilles. - Page 17 Produktsäkerhetsinformation Avsedd Användning: Dessa luftdrivna slående muttermaskiner är utformade för att lossa och dra åt gängade fästele- ment. För mer information, se Luftdrivna slående muttermaskiners roduktsäkerhetsinformation Form 04580916. Handböcker kan laddas ner från ingersollrandproducts.com Effekthanteringssystem För modeller som har ett effekthanteringssystem gör systemet det möjligt för användaren att reducera den maximala uteffekten i antingen framåt- eller bakåtläget.
-
Page 18: Installation Och Smörjning
Installation och Smörjning Dimensionera luftledningen för att säkerställa maximalt driftstryck (PMAX) vid verktygets in- gångsanslutning. Dränera dagligen kondens från ventiler placerade vid ledningens lägsta punk- ter, luftfilter och kompressortank. Installera en säkerhetsventil av lämplig storlek uppström från slangen och använd en anti-ryckenhet över alla slangkopplingar som saknar intern avstängning, för att motverka att slangen rycker till och en slang går sönder eller koppling lossar. - Page 19 Produktspesifikasjoner Tiltenkt Bruk: Trykkluftsnøklene er fremstillet til å fj erne og montere gjengede festeanordninger. For ytterligere informasjon henvises det til produktsikkerhetsinformasjonen i trykkluft- snøklenes håndboksskjema 04580916. Håndbøker kan lastes ned fra ingersollrandproducts.com Effektstyringssystem For modeller med et effektstyringssystem tillater systemet operatørreduksjon av maksimum utgangseffekt i retning forover eller bakover.
-
Page 20: Installasjon Og Smøring
Installasjon og Smøring Luftforsyningsslangen skal ha en dimensjon som sikrer maksimalt driftstrykk (PMAX) ved verk- tøysinntaket. Drener daglig kondens fra ventilen(e) ved lave rørpunkter, luftfilter og kompressor- tank. Monter en slangebruddsventil oppstrøms i slangen og bruk en anti-piskeenhet over slange- koblinger uten intern avstengning, for å... - Page 21 Tuotteen Turvaohjeet Käyttötarkoitus: Nämä paineilmatoimiset impaktiavaimet on suunniteltu kierteillä varustettujen kiinnikkeiden irrottamiseen ja asentamiseen. Lisätietoja on Paineilmatoimisten impaktiavainten tuoteturvallisuuden lomakkeessa 04580916. Käyttöohjeita voi hakea Web-osoitteesta ingersollrandproducts.com Voimanhallintajärjestelmä Jos järjestelmässä on voimanhallintajärjestelmä, järjestelmä mahdollistaa sen, että käyttäjä vähentää eteenpäin tai taaksepäin suuntautuvaa maksimivoimaa. Osateho eteenpäin ja täysi teho taaksepäin: Työnnä...
-
Page 22: Asennus Ja Voitelu
VAROITUS Äänen ja tärähtelyn arvot mitattiin käyttäen kansainvälisesti tunnustettuja testinormeja. Käyttäjän altistus tietyssä työkalusovelluksessa voi erota näistä tuloksista. Siksi pitäisi käyttää paikan päällä suoritettuja mittauksia tietyn sovelluksen vaaratason määrittelyä varten. Asennus ja Voitelu Mitoita paineilmaletku vastaamaan työkalun suurinta käyttöpainetta (PMAX) työkalun tuloaukossa. -
Page 23: Informações De Segurança Do Produto
Informações de Segurança do Produto Utilização Prevista: Estas chaves de percussão pneumáticas destinam-se à remoção e à instalação de dispositivos de fi xação roscados. Para obter informações mais detalhadas, consulte o manual com as informações de segurança do produto da chave de percussão pneumática com a referência 04580916. Pode transferir manuais do seguinte endereço da Internet: ingersollrandproducts.com Sistema de Gestão de Potência No caso dos modelos que incluem um sistema de gestão de potência, o sistema permite... - Page 24 AVISO Os valores de vibração e ruído foram medidos de acordo com normas de teste reconhe- cidas a nível internacional. A exposição relativamente ao utilizador numa aplicação de ferramenta específica pode divergir destes resultados. Por conseguinte, deve proceder-se a medições no local, a fim de determinar o nível de risco nessa aplicação específica. Instalação e Lubrificação Dimensione a linha de alimentação de ar de modo a assegurar a presença da pressão de serviço máxima (PMAX) da ferramenta na entrada da ferramenta.
- Page 25 Πληροφορίες Ασφάλειας Προϊόντος Προοριζόμενη Χρήση: Τα Κλειδιά περιστροφής αέρος έχουν σχεδιαστεί για την αφαίρεση και εγκατάσταση σφιγκτήρων με σπείρωμα. Για περισσότερες πληροφορίες ανατρέξτε στο Εγχειρίδιο πληροφοριών ασφάλειας προϊόντος 04580916 για Κλειδί περιστροφής αέρος. Η λήψη των εγχειριδίων μπορεί να γίνει από την ηλεκτρονική διεύθυνση ingersollrandproducts.com.
- Page 26 ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ Οι τιμές ήχου και δονήσεων μετρήθηκαν σε συμμόρφωση με διεθνώς αναγνωρισμένα πρότυπα δοκιμών. Η έκθεση για το χρήστη σε μια συγκεκριμένη εφαρμογή εργαλείων μπορεί να διαφέρει από αυτά τα αποτελέσματα. Συνεπώς, πρέπει να χρησιμοποιούνται επί τόπου μετρήσεις για τον καθορισμό του επιπέδου κινδύνου στην εν λόγω εφαρμογή. Εγκατάσταση...
-
Page 27: Specifikacije Izdelka
Informacije o Varnosti Izdelka Namen: Ti pnevmatski udarni ključi so namenjeni odstranjevanju in nameščanju vijačnih vezi. Če želite več informacij, glejte obrazec 04580916 v priročniku za varno delo s pnevmatskimi udarnimi ključi. Priročnike lahko snamete s spletne strani ingersollrandproducts.com Sistem Gospodarjenja z Energijo Modeli, ki imajo vgrajen sistem za upravljanje moči, omogočajo, da uporabnik zmanjša največjo izhodno moč... -
Page 28: Namestitev In Mazanje
Namestitev in Mazanje Premer zračne dovodne cevi naj ustreza največjemu delovnemu pritisku (PMAX) na vstopnem priključku orodja. Vsakodnevno odvajajte kondenzat iz ventilov na najnižji točki cevovoda, zračnih filtrov in rezervoarja kompresorja. Namestite primerno veliko varnostno zračno varovalko v gorn- jem toku cevi in uporabljate napravo za preprečevanje opletanja preko spojev cevi brez notran- jega izključitvenega ventila za prepričevanje zapletanje cevi, če cevi propade ali se spoj izključi. - Page 29 Bezpečnostné Informácie k Výrobku Účel Použitia: Tieto pneumatické príklepové ut’ahovače slúžia na uvoľňovanie a ut’ahovanie závitových spojovacích prvkov. Ďalšie informácie nájdete v príručke Bezpečnostné inštrukcie pre pneumatické príklepové ut’ahovače 04580916. Príručky si môžete stiahnut’ z webovej adresy ingersollrandproducts.com Systém Regulácie Výkonu V prípade modelov so systémom regulácie výkonu umožňuje tento systém užívateľovi nastavenie maximálneho výkonu buď...
- Page 30 Hodnoty hluku a vibrácií sú určené meraniami, ktoré sú v súlade s medzinárodne uznávanými testovacími normami. Skutočný vplyv na používateľa pri špecifickom použití nástroja sa môže líšiť od týchto výsledkov. Preto je potrebné vykonať merania na mieste použitia, aby sa určila úroveň rizika pri konkrétnom použití lácia a Mazanie Zabezpečte veľkost’...
-
Page 31: Specifikace Výrobku
Bezpečnostní Informace k Výrobku Účel Použití: Tyto pneumatické utahováky slouží k uvolňování a utahování závitových spojovacích prvků. Další informace najdete v příručce Bezpečnostní instrukce pro pneumatické utahováky 04580916. Příručky si můžete stáhnout z webové adresy ingersollrandproducts.com Systém Regulace Výkonu V případě modelů se systémem regulace výkonu umožňuje tento systém uživateli nastavení maximálního výkonu buď... - Page 32 Hodnoty hluku a vibrací byly změřeny v souladu s mezinárodně uznávanými zkušebními normami. Skutečný vliv na uživatele při konkrétním použití nástroje se může od těchto výsledků lišit. Proto je třeba pro určení úrovně nebezpečí při konkrétním použití provést měření na místě použití. Instalace a Mazání...
-
Page 33: Toote Spetsifikatsioon
Toote Ohutusteave Ettenähtud Kasutamine: Pneumolöökvõtmed on konstrueeritud keermestatud kinnitusdetailide eemaldamiseks ja paigaldamiseks. Lisateavet leiate juhendist “Air Impact Wrenches Product Safety Information Manual Form 04580916” (pneumolöökvõtmete ohutusteabe juhend). Teatmikke saab alla laadida aadressilt ingersollrandproducts.com Toitehaldussüsteem Toitehaldussüsteemiga mudelite puhul lubab süsteem operaatoril vähendada maksimaalset väljundvõimsust kas päri- või vastassuunas. -
Page 34: Paigaldamine Ja Määrimine
Paigaldamine ja määrimine Maksimaalse töösurve (PMAX) tagamiseks tööriista sisendis valige õige läbimõõduga õhutoiteli- in. Laske iga päev torustiku madalaima(te) punkti(de) ventiili(de)st, õhufiltrist ja kompressoripaa- gist välja kondensaat. Paigaldage vooliku järele nõuetekohaselt dimensioonitud õhukaitseklapp ja kasutage ilma sisemise sulgeklapita voolikuühendustel visklemisvastaseid seadmeid, et vältida vooliku visklemist selle purunemise või liite lahtituleku korral. - Page 35 A Termékre Vonatkozó Biztonsági Információk Rendeltetés: Ezeket az ütvecsavarozó gépeket menetes kötőelemek eltávolítására és felszerelésére tervezték. információt az ütvecsavarozó 04580916 jelű, biztonsági információkat tartalmazó kézikönyvében talál. A kézikönyvek letöltési címe: ingersollrandproducts.com Teljesítménykezelő Rendszer A teljesítményszabályzóval rendelkező modelleknél a rendszer lehetővé teszi a kezelőnek a maximá- lis kimeneti teljesítmény csökkentését “előre”...
-
Page 36: Alkatrészek És Karbantartás
Telepítés és Kenés A levegőellátó vezeték méretét úgy válassza meg, hogy a szerszám bemenetén a maximális üzemi nyomás (PMAX) biztosított legyen. A szelep(ek)ből a csővezetékek legalacsonyabb pontján (pontjain), a légszűrőkből (6) és a kompresszortartályból naponta eressze le a konden- zátumot. Szereljen megfelelő méretű biztonsági levegőszelepet a tömlő előremenő ágába és használjon megfelelő... -
Page 37: Gaminio Saugos Informacija
Gaminio Saugos Informacija Paskirtis: Šie pneumatiniai veržliarakčiai skirti srieginėms sąvaržoms įsukti ir išsukti. Daugiau informacijos ieškokite pneumatinių veržliarakčių gaminio saugos informacijos instrukcijos formoje 04580916. Instrukcijas galite atsisiųsti iš svetainės ingersollrandproducts.com Elektros Tiekimo Valdymo Sistema Operatorius gali sumažinti modelių su galios valdymo sistema didžiausią įrenginio galingumą... - Page 38 Uzstādīšana un Eļļošana Izvēlieties tādu gaisa pieplūdes vada izmēru, lai nodrošinātu maksimālo darba spiedienu (PMAX) pie instrumenta ieejas. Katru dienu nolejiet kondensātu pa vārstu(iem) cauruļvadu, gaisa filtra un kompresora tvertnes zemākajā(os) punktā(os). Aukščiau žarnos sumontuokite apsauginį oro vožtuvą, o ties visomis žarnos jungiamosiomis movomis be vidinio uždaromojo įtaiso sumontuokite įtaisą, kuris neleistų...
- Page 39 Iekārtas Drošības Informācija Paredzētais Lietojums: Šīs pneimoimpulsu uzgriežņatslēgas paredzētas vītņveida stiprinājumu noņemšanai un uzmontēšanai. Papildu informāciju meklējiet Pneimoimpulsu uzgriežņatslēgu drošības informācijas rokasgrāmatā 04580916. Rokasgrāmatas var lejupielādēt no ingersollrandproducts.com Barošanas Režīma Pārvaldības Sistēma Modeļiem ar jaudas regulēšanas sistēmu sistēma ļauj operatoram samazināt maksimālo izejas jaudu virzienā...
-
Page 40: Prijungimas Ir Sutepimas
Skaņas un vibrāciju vērtības tika noteiktas atbilstoši starptautiski atzītiem pārbaužu standartiem. Konkrētas rīka lietošanas izraisīta iedarbība uz lietotāju var atšķirties no šiem rezultātiem. Šī iemesla dēļ, lai noteiktu bīstamības līmeni konkrētajā lietošanas gadījumā, mērījumi jāveic uz vietas. Prijungimas ir Sutepimas Oro padavimo linijos dydis turi būti toks, kad užtikrintų... -
Page 41: Specyfikacje Produktu
Informacje Dotyczące Bezpieczeństwa Obsługi Narzędzia Przeznaczenie: Te pneumatyczne klucze udarowe są przeznaczone do wkręcania i wykręcania gwintowanych elementów złącznych. Więcej danych na ten temat można znaleźć w informacjach dotyczących bezpieczeństwa pneumatycznych kluczy udarowych 04580916. Instrukcje obsługi można pobrać na stronie internetowej ingersollrandproducts.com System Zarządzania Mocą... - Page 42 Poziomy hałasu i drgań zmierzono zgodnie z uznawanymi na całym świecie normami badań. Narażenie użytkownika przy poszczególnych zastosowaniach narzędzia może się różnić od tych wyników. Stąd też do określenia poziomu zagrożenia przy danym zastosow- aniu należy użyć pomiarów dokonanych na miejscu. Instalacja i Smarowanie Dopasuj rozmiar przewodu dopływu powietrza aby zapewnić...
- Page 43 Информация за Безопасността на Продукта Използване по Предназначение: Тези пневматични гаечни ключове са проектирани за демонтаж и монтаж на резбовани крепежни елементи, изискващи висок момент на затягане. За допълнителна информация, направете справка с Ръководството с информация за безопасност за пневматични ударни гаечни ключове 04580916. Ръководствата...
- Page 44 ВНИМАНИЕ Стойностите за шум и вибрации са измерени в съответствие с международно признати тестови стандарти. Експозицията на потребителя при специфични приложения на инструмента може да се различава от тези резултати. Затова е необходимо да се използват измервания на място, за да се определи нивото на опасност...
- Page 45 Informaţii Privind Siguranţa Produsului Domeniul de Utilizare: Aceste chei pneumatice sunt proiectate pentru îndepărtarea şi montarea elementelor de fi xare fi letate care necesită un cuplu ridicat. Pentru informaţii suplimentare consultaţi formularul 04580916 din Manualul de informaţii privind siguranţa produsului pentru cheile pneumatice. Manualele pot fi descărcate de pe internet, la adresa ingersollrandproducts.com Sistem de Management al Puterii Pentru modele care includ un sistem de management al puterii, sistemul permite operatorului să...
- Page 46 AVERTIZARE Valorile sunetului şi ale vibraţiilor au fost măsurate în conformitate cu standardele de test recunoscute la nivel internaţional. Expunerea utilizatorului în aplicaţii specifice poate varia faţă de aceste rezultate. Prin urmare, este nevoie de măsurători în locaţie pentru a stabili nivelul de risc pentru respectiva aplicaţie.
- Page 47 Информация о Безопасности Изделия Предполагаемое Использование: Эти пневмоимпульсн е гайковерт предназначен для удаления и установки резьбов х крепежн х деталей. Для получения подробной информации см. Руководство по безопасности пневмоимпульсных гайковертов, форма 04580916. Руководства можно загрузить с вэб-страниц ingersollrandproducts.com Система Управления Питанием В...
- Page 48 Предупреждение Значения уровня шума и вибрации были вычислены в соответствии с общепризнанными международными стандартами на проведение испытаний. Воздействие на пользователя в конкретной сфере применения инструмента может отличаться от полученных результатов. Поэтому для определения степени опасности в этой конкретной сфере применения следует использовать показатели, полученные на месте установки. Установка...
- Page 49 产品安全信息 用途 这些气动冲击扳手专门用于拆卸和安装螺钉。 更多信息，请参考《冲击扳手产品安全信息手册表04580916》。 手册可从 ingersollrandproducts.com 下载。 功率管理系统 功率管理系统 对于包括功率管理系统的机型，此系统允许操作者降低正向或反向的最大输出功率。 要降低正向功率和得到反向全功率，将工具右侧的反向阀向内推，并旋转反向阀，直至右侧 凹口对准右侧所需的数字。当向相反方向推反向阀时，会降低正向功率，而反向则为全功 率。（参阅第2 页上的TPD1248。） 要降低反向功率和得到正向全功率，将工具左侧的反向阀向 内推，并旋转反向阀，直至左 侧凹口对准左侧所需的数字。当向相反方向推反向阀时，会降 低反向功率，而正向则为全 功率。（参阅第2 页上的TPD1249。） 要想在两个方向实现最大功率，旋转回动阀直至回动阀每一端的凹槽与外壳任一侧的 5 对 齐。 (参阅TPD1248 和TPD1249）仅做参考之用，并不表示具体的功率。使用可 变阀杆，可以进 一步调整正向或反向的输出功率。 产品规格 打击头 建议 扭矩范围 冲击 型号 样式 每分钟 类型 尺寸 磅 (Nm) 枪式...
- Page 50 安装和润滑 选择合适的供气管以确保在工具入口获得最大的工具操作压力(PMAX)。每天从管道、空气过 滤器和压缩机罐 的低位置点排空冷凝水。如果软管出现故障或连接断裂，可在软管上流位 置安装一尺寸合适的空气保险装置，并在软管内部不关断情况下，通过任何软管连接使用稳 固装置来防止软管的摆动。请参阅图 47132600 和第二页上的表格。维护频率以圆形箭头表 示为实际使用的 h=小时，d=天数，m=月数。。项目定义如下： 1. 空气过滤器 联结 2. 调整器 空气保险装置 3. 加油器 机油 4. 紧急关闭阀 10. 油脂- 装配时使用 5. 软管直径 11. 油脂- 使用加油嘴 6. 螺纹尺寸 部件和维护 当工具到达使用寿命后，建议您将工具拆开、去油，并将零件按材质分开，以便回收。 本手册的原始语言为英文。 工具维修工作只能由具有授权的维修中心执行。 任何事宜，请垂询当地的 Ingersoll Rand 办事处或经销商。 ZH-2 04578183_ed3...
- Page 51 製品に関する安全性 製品の用途 ： エアインパク トレンチは、 ねじ部品の脱着に使用するための製品です。 製品に関する詳細については、 インパク トレンチの 「製品に関する安全性」 （ 書式04580916） を ご参照く ださい。 ingersollrandproducts.com から説明書をダウンロードすることができます. 出力管理システム 出力管理システムが備わっているモデルの場合、 正方向または逆方向の最大出力を減少する ことができます。 正方向の出力を減少させ、 逆方向の出力をフルパワーとするには、 工具の右側にあるリバース バルブを内側に押し込み、 リバースバルブを回して右側の溝を目的の番号に合わせます。 正方 向の出力が減少し、 リバースバルブを反対方向に押したときに逆方向の出力がフルパワーとな ります。 （2ページのTPD1248を参照してください。 ） 逆方向の出力を減少させ、 正方向の出力をフルパワーとするには、 工具の左側にあるリバース バルブを内側に押し込み、 リバースバルブを回して左側の溝を目的の番号に合わせます。 正方向の出力がフルパワーとなり、 リバースバルブを反対方向に押したときに逆方向の出力が 減少します。 (2ページのTPD1249を参照してください。 ） 正方向...
- Page 52 取り付けと潤滑 工具の最大動作圧(PMAX)が工具エアーインレッ トで得られるようエアー供給ラインを設定して ください。 毎日、 配管下部のバルブ、 エアーフィルター、 コンプレッサータンクから溜まった液を 排液してください。 エアーホースの上流 側に適切なサイズの安全エアーヒューズを取り付け、 内部遮断機構のないエアーホース継ぎ手にはアンチホイップ装置を 使用してください。 こ うす ることで、 万一エアーホースに不具合が生じたり継ぎ手が外れた場合にエアーホースが跳ね る のを防ぐことができます。 2 ページの図47132600 と表を参照してください。 保守頻度は円形 矢印で示され、 実際に消費される、 h=時間、 d=日数およびm=月数として明示されます。 各部の 数字は以下を表わします。 1. エアーフィルター 継ぎ手 2. レギュレータ 安全エアーヒューズ 3. ルブリケータ オイル 4. 緊急遮蔽バルブ 10.
- Page 53 제품 안전 정보 사용 용도: 에어 임팩트 렌치(Air Impact Wrench)는 스레드 패스너(fastener)는 장착 및 제거하기 위해 고 안되었습니다. 추가적인 정보는 임팩트 렌치 제품 안전 정보 설명서의 양식 04580916을 참조하십시오. 설명서는 ingersollrandproducts.com 에서 다운로드 받을 수 있습니다 . 전력 관리 시스템 전력...
- Page 54 설치 및 윤활 공구 입구의 공구 최대 작동압(PMAX)에 맞게 에어 공급 라인을 조절합니다. 배관 낮은 지 점의 밸브, 공기 필 터 및 컴프레서 탱크에서 응축액을 매일 배수합니다. 호스 고장이나 연 결부가 분리될 때 호스 위핑(whipping) 현상을 방지하려면 호스 업스트림에 맞는 크기의 안 전한...
- Page 55 Opće informacije o sigurnosti proizvoda Predviđena svrha: Ovi zračni udarni zatezači su dizajnirani za uklanjanje i instaliranje spojnih elemenata s navojem. Za dodatne informacije pročitajte Informativni priručnik za sigurnost proizvoda 04580916. Priručnici se mogu preuzeti na ingersollrandproducts.com Sustav upravljanja snagom Za modele koji uključuju sustav za upravljanje snagom, sustav omogućuje operateru smanjenje maksimalne izlazne snage u pogonu naprijed ili pogonu natrag.
- Page 56 Instalacija i podmazivanje Dobro izmjerite dovod zraka kako biste osigurali maksimalni radni tlak (PMAX) na ulazu alata. Svaki dan ispustite kondenzat iz ventila pri dnu cjevovoda, zračnog filtra i spremnika kompresora. Instalirajte odgovarajući sigurnosni zračni osigurač uz crijevo i koristite uređaj protiv mlataranja crijeva na bilo kojoj spojnici za crijeva bez internog prekidnog ventila kako bi se spriječilo nekontrolirano mlataranje crijeva u slučaju puknuća ili ako se spojnica crijeva razdvoji.
