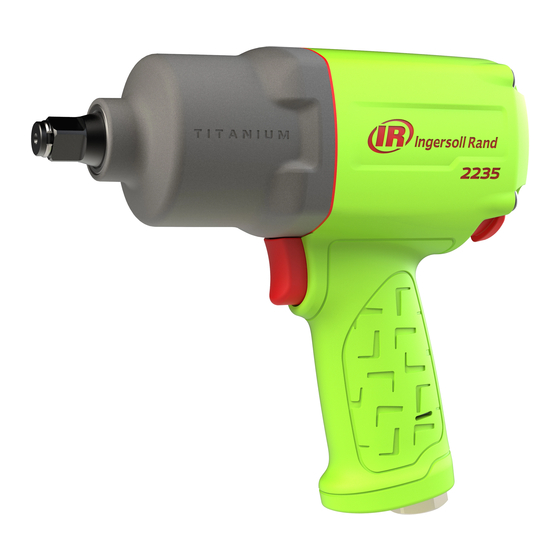

47517268 Edition 2 July 2014 Air Impact Wrench 2235MAX Series Product Information Product Information Specifikace výrobku Especificaciones del producto Toote spetsifikatsioon Spécifications du produit A termék jellemzői Specifiche prodotto Gaminio techniniai duomenys Technische Produktdaten Ierices specifikacijas Productspecificaties Informacje Macje o Produkcie Produktspecifikationer Информация...
Page 2
PMAX (Dwg. 47132782) IR # - NPT IR # - BS inch (mm) IR # IR # IR # IR # C38341-810 C383D1-810 3/8 (10) MSCF33 105-1lb 105-1lb 47517268_ed2...
Drive Impacts Torque Range Models Style Forward Reverse min. Type Size ft-lbs (Nm) ft-lbs (Nm) 900 MAX 930 MAX 2235TiMAX Pistol Square 1/2” 1220 (1200 MAX) (1260 MAX) Square 900 MAX 930 MAX 2235TiMAX-2 Pistol 1/2” x 2” 1220 extended...
WARNING Sound and vibration values were measured in compliance with internationally recognized test standards. The exposure to the user in a specific tool application may vary from these results. Therefore, on site measurements should be used to determine the hazard level in that specific application.
Page 5
Impact Modelos Estilo os por Avance Retroceso Minuto Tipo Tamaño ft-lb (Nm) ft-lb (Nm) 900 MAX 930 MAX 2235TiMAX Pistola Cuadrado 1/2” 1220 (1200 MAX) (1260 MAX) Cuadrado 900 MAX 930 MAX 2235TiMAX-2 Pistola 1/2” x 2” 1220 ampliado (1200 MAX)
ADVERTENCIA Los valores de ruido y vibración se han medido de acuerdo con los estándares para prue- bas reconocidos internacionalmente. Es posible que la exposición del usuario en una apli- cación específica de herramienta difiera de estos resultados. Por lo tanto, la mediciones in situ se deberían utilizar para determinar el nivel de riesgo en esa aplicación específica.
Gamme de Couples Recommandée Impacts Modèles Burin En avant Inversion Minutes Type Taille ft-lb (Nm) ft-lb (Nm) 900 MAX 930 MAX 2235TiMAX Pistolet Engrenage 1/2” 1220 (1200 MAX) (1260 MAX) Extension 1/2” 900 MAX 930 MAX 2235TiMAX-2 Pistolet 1220 d’engrenage x 2”...
AVERTISSEMENT Les valeurs sonores et vibratoires ont été mesurées dans le respect des normes de tests reconnues au niveau international. L’exposition de l’utilisateur lors d’une application d’outil spécifique peut différer de ces résultats. Par conséquent, il faut utiliser des mesures sur site afin de déterminer le niveau de risque de cette application spécifique.
Intervallo Coppie Consigliato pulsi Modelli Stile Dimen- Avanti Indietro Minu- Tipo sioni ft-lb (Nm) ft-lb (Nm) 900 MAX 930 MAX 2235TiMAX Impugnatura Squadra 1/2” 1220 (1200 MAX) (1260 MAX) Squadra 1/2” 900 MAX 930 MAX 2235TiMAX-2 Impugnatura 1220 estesa x 2”...
AVVERTIMENTO I valori relativi a suoni e vibrazioni sono stati misurati in conformità agli standard di test riconosciuti a livello internazionale. L’esposizione all’utente nell’applicazione di uno specifico strumento può variare rispetto ai presenti risultati. Pertanto, sarebbe necessario utilizzare le misurazioni in loco per determinare il livello di pericolo della specifica ap- plicazione.
WARNUNG Schall- und Vibrationswerte wurden gemäß den international anerkannten Teststandards gemessen. Die tatsächlichen Werte, denen der Benutzer während der Anwendung eines bestimmten Werkzeugs ausgesetzt ist, können von diesen Ergebnissen abweichen. Vor Ort sollten daher Maßnahmen getroffen werden, um die Gefahrenstufe der jeweiligen Anwendung zu bestimmen.
Page 13
Aandrijving Aanbevolen bereik koppel Slagen Modellen Soort Afmet- Vooruit Achteruit minuut Type ft-lb (Nm) ft-lb (Nm) 900 MAX 930 MAX 2235TiMAX Pistool Haaks 1/2” 1220 (1200 MAX) (1260 MAX) Haaks 900 MAX 930 MAX 2235TiMAX-2 Pistool 1/2” x 2” 1220...
WAARSCHUWING Geluids- en vibratiewaarden worden gemeten in overeenstemming met internationaal erkende testnormen. De blootstelling van een gebruiker bij een specifieke toepassing van gereedschap kan afwijken van deze resultaten. Daarom moeten er op locatie metingen worden genomen om het gevaarniveau in die specifieke toepassing te bepalen. Installatie en Smering Om de maximale bedrijfsdruk (PMAX) bij de luchtinlaat van het toestel te garanderen, moet de luchttoevoerleiding hierop geselecteerd zijn.
Page 15
Drev Anbefalet Momentområde Slag Modeller Stil Stør- Fremad Tilbagegående Minut Type relse ft-lb (Nm) ft-lb (Nm) 900 MAX 930 MAX 2235TiMAX Pistol Kvadrat 1/2” 1220 (1200 MAX) (1260 MAX) Kvadrat 1/2” 900 MAX 930 MAX 2235TiMAX-2 Pistol 1220 forlænget x 2”...
ADVARSEL Lyd- og vibrationsværdier blev målt i overensstemmelse med internationalt anerkendte teststandarder. Brugerens eksponering under en specifik værktøjsanvendelse kan adskille sig fra disse resultater. Derfor bør der anvendes stedspecifikke målinger til at bedømme fareniveauet for denne specifikke anvendelse. Installation og Smøring Sørg for at lufttilførselsledningen har den korrekte størrelse for at sikre maksimalt driftstryk (PMAX) ved værktøjsindgangen.
Page 17
Produktspecifikationer Drivning Rekommenderat momentområde Slag Modeller Framåt Bakåt Minut Storlek ft-lb (Nm) ft-lb (Nm) 900 MAX 930 MAX 2235TiMAX Pistol Fyrkant 1/2” 1220 (1200 MAX) (1260 MAX) Utdragen 900 MAX 930 MAX 2235TiMAX-2 Pistol 1/2” x 2” 1220 fyrkant...
VARNING Värden för ljud och vibrationer har mätts upp i enlighet med etablerade internationella teststandarder. Användarens exponering vid en viss användning av ett verktyg kan skilja sig från dessa resultat. Därför bör mätningar göras på plats för att bedöma risken vid den specifika användningen.
Page 19
Anbefalt Momentområde Slag Modeller Stil Stør- Forover Bakover Minutt Type relse ft-lb (Nm) ft-lb (Nm) 900 MAX 930 MAX 2235TiMAX Pistol Firkant 1/2” 1220 (1200 MAX) (1260 MAX) Forlenget 900 MAX 930 MAX 2235TiMAX-2 Pistol 1/2” x 2” 1220 firkant...
ADVARSEL Lyd- og vibrasjonsverdiene ble målt i samsvar med internasjonalt anerkjente teststand- arder. Eksponeringen for brukeren i et bestemt bruksområde for verktøyet kan variere fra disse resultatene. Derfor bør målingene på stedet benyttes for å avgjøre farenivået i det bestemte bruksområdet. Installasjon og Smøring Luftforsyningsslangen skal ha en dimensjon som sikrer maksimalt driftstrykk (PMAX) ved verk- tøysinntaket.
Mallit Tyyli Minu- Eteenpäin Taaksepäin Tyyppi Koko utissa ft-lb (Nm) ft-lb (Nm) Neliskulmai 900 MAX 930 MAX 2235TiMAX Pistooli 1/2” 1220 (1200 MAX) (1260 MAX) Neliskulmai 900 MAX 930 MAX 2235TiMAX-2 Pistooli 1/2” x 2” 1220 nen, jatkettu (1200 MAX)
Page 22
VAROITUS Äänen ja tärähtelyn arvot mitattiin käyttäen kansainvälisesti tunnustettuja testinormeja. Käyttäjän altistus tietyssä työkalusovelluksessa voi erota näistä tuloksista. Siksi pitäisi käyttää paikan päällä suoritettuja mittauksia tietyn sovelluksen vaaratason määrittelyä varten. Asennus ja Voitelu Mitoita paineilmaletku vastaamaan työkalun suurinta käyttöpainetta (PMAX) työkalun tuloauko- ssa.
Recomendado Modelos Estilo os por Avanço Recuo Minuto Tipo Tamanho ft-lb (Nm) ft-lb (Nm) 900 MAX 930 MAX 2235TiMAX Pistola Quadra 1/2” 1220 (1200 MAX) (1260 MAX) Quadra 900 MAX 930 MAX 2235TiMAX-2 Pistola 1/2” x 2” 1220 prolongada...
AVISO Os valores de vibração e ruído foram medidos de acordo com normas de teste reconhe- cidas a nível internacional. A exposição relativamente ao utilizador numa aplicação de ferramenta específica pode divergir destes resultados. Por conseguinte, deve proceder-se a medições no local, a fim de determinar o nível de risco nessa aplicação específica. Instalação e Lubrificação Dimensione a linha de alimentação de ar de modo a assegurar a presença da pressão de serviço máxima (PMAX) da ferramenta na entrada da ferramenta.
Page 25
Συνιστώμενο Εύρος Ροπής Μοντέλα Στυλ ς ανά Εμπρός Πίσω Λεπτό Τύπος Μέγεθος ft-lb (Nm) ft-lb (Nm) 900 MAX 930 MAX 2235TiMAX Πιστόλι Τετράγωνο 1/2” 1220 (1200 MAX) (1260 MAX) Εκτεταμένο 900 MAX 930 MAX 2235TiMAX-2 Πιστόλι 1/2” x 2” 1220 τετράγωνο...
Page 26
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ Οι τιμές ήχου και δονήσεων μετρήθηκαν σε συμμόρφωση με διεθνώς αναγνωρισμένα πρότυπα δοκιμών. Η έκθεση για το χρήστη σε μια συγκεκριμένη εφαρμογή εργαλείων μπορεί να διαφέρει από αυτά τα αποτελέσματα. Συνεπώς, πρέπει να χρησιμοποιούνται επί τόπου μετρήσεις για τον καθορισμό του επιπέδου κινδύνου στην εν λόγω εφαρμογή. Εγκατάσταση...
Pogon Priporočeni Obseg Navora Udarci Modeli Slog Naprej Obratno Minuto likost ft-lb (Nm) ft-lb (Nm) 900 MAX 930 MAX 2235TiMAX Pištola Kvadrat 1/2” 1220 (1200 MAX) (1260 MAX) Kvadrat 900 MAX 930 MAX 2235TiMAX-2 Pištola 1/2” x 2” 1220 podaljšan...
Vrednosti zvoka in tresljajev so bile izmerjene skladno z mednarodno priznanimi standardi preskušanja. Izpostavljenost uporabnika pri uporabi specifičnih orodij se lahko razlikuje od teh rezultatov. Zato se morajo uporabljati meritve na lokaciji za določanje ravni tveganja pri specifični uporabi. Namestitev in Mazanje Premer zračne dovodne cevi naj ustreza največjemu delovnemu pritisku (PMAX) na vstopnem priključku orodja.
Page 29
Rázov Pohon Odporúčaný Rozsah Momentu (Úderov) Modely Rydlo Dopredu Dozadu Rozmer Minútu ft-lb (Nm) ft-lb (Nm) 900 MAX 930 MAX 2235TiMAX Pistol Štvorec 1/2” 1220 (1200 MAX) (1260 MAX) Rozšírený 900 MAX 930 MAX 2235TiMAX-2 Pistol 1/2” x 2” 1220 štvorec...
Page 30
Hodnoty hluku a vibrácií sú určené meraniami, ktoré sú v súlade s medzinárodne uznávanými testovacími normami. Skutočný vplyv na používateľa pri špecifickom použití nástroja sa môže líšiť od týchto výsledkov. Preto je potrebné vykonať merania na mieste použitia, aby sa určila úroveň rizika pri konkrétnom použití. Inštalácia a Mazanie Zabezpečte veľkost’...
Pohon Nárazy Momentu Modely Rydlo Vpřed Zpět Minutu Type Velikost ft-lb (Nm) ft-lb (Nm) 900 MAX 930 MAX 2235TiMAX Pistole Čtverec 1/2” 1220 (1200 MAX) (1260 MAX) Rozšířený 900 MAX 930 MAX 2235TiMAX-2 Pistole 1/2” x 2” 1220 čtverec (1200 MAX)
Page 32
Hodnoty hluku a vibrací byly změřeny v souladu s mezinárodně uznávanými zkušebními normami. Skutečný vliv na uživatele při konkrétním použití nástroje se může od těchto výsledků lišit. Proto je třeba pro určení úrovně nebezpečí při konkrétním použití provést měření na místě použití. Instalace a Mazání...
Mootor Ettenähtud Momendivahemik Lööki Mudelid Kuju Minutis Edasi Tagasi Tüüp Mõõt ft-lb (Nm) ft-lb (Nm) 900 MAX 930 MAX 2235TiMAX Püstol Ruut 1/2” 1220 (1200 MAX) (1260 MAX) Ruutpike 900 MAX 930 MAX 2235TiMAX-2 Püstol 1/2” x 2” 1220 ndus...
HOIATUS Heli ja vibratsiooni väärtusi mõõdeti kooskõlas rahvusvaheliselt tunnustatud standard- itega. Kasutaja kokkupuude konkreetse tööriistaga võib erineda nendest tulemustest. Seetõttu on vaja teha kohapealseid mõõtmisi, et välja selgitada ohutase kindla kasutu- solukorra puhul. Paigaldamine ja Määrimine Maksimaalse töösurve (PMAX) tagamiseks tööriista sisendis valige õige läbimõõduga õhutoiteli- in.
Page 35
Ajánlott Nyomatéktartomány száma Modellek alakítás Percen Előre Hátra Típus Méret -ként. ft-lb (Nm) ft-lb (Nm) 900 MAX 930 MAX 2235TiMAX Pisztoly Szögletes 1/2” 1220 (1200 MAX) (1260 MAX) Hosszabbított 900 MAX 930 MAX 2235TiMAX-2 Pisztoly 1/2” x 2” 1220 négyszöglet...
A hang- és rezgésértékek mérése nemzetközileg elfogadott vizsgálati szabványoknak megfelelően történt. Az eszköz bizonyos felhasználási területein a felhasználót érő hatá- sok ezektől az értékektől eltérhetnek. Ezért az adott alkalmazásra vonatkozó veszélyes- ségi szintet helyszíni méréssel kell meghatározni. Telepítés és kenés A levegőellátó...
Modeliai ų per cija Skers- Tiesiogine eiga Atbuline eiga Minutę Tipas ft-lb (Nm) ft-lb (Nm) 900 MAX 930 MAX 2235TiMAX Pistoletas Kvadratinis 1/2” 1220 (1200 MAX) (1260 MAX) Kvadratinis 900 MAX 930 MAX 2235TiMAX-2 Pistoletas 1/2” x 2” 1220 pailgintas...
Garso ir vibracijos reikšmės buvo išmatuotos laikantis tarptautinių pripažintų testavimo standartų. Poveikis naudotojui naudojant konkretų įrankį gali skirtis nuo šių rezultatų. Todėl turi būti atlikti matavimai naudojimo vietoje, siekiant nustatyti pavojingumo lygį konkretaus naudojimo sąlygomis. Prijungimas ir Sutepimas Oro padavimo linijos dydis turi būti toks, kad užtikrintų didžiausią slėgį įrankio įleidimo antgalyje (PMAX).
Piedziņa Diapazons Impulsi Modeļi Veids Minūtē Uz priekšu Reverss Tips Izmērs ft-lb (Nm) ft-lb (Nm) 900 MAX 930 MAX 2235TiMAX Pistole Kvadrātveida 1/2” 1220 (1200 MAX) (1260 MAX) Pagarināta 1/2” 900 MAX 930 MAX 2235TiMAX-2 Pistole 1220 kvadrātveida x 2”...
Page 40
Skaņas un vibrāciju vērtības tika noteiktas atbilstoši starptautiski atzītiem pārbaužu standartiem. Konkrētas rīka lietošanas izraisīta iedarbība uz lietotāju var atšķirties no šiem rezultātiem. Šī iemesla dēļ, lai noteiktu bīstamības līmeni konkrētajā lietošanas gadījumā, mērījumi jāveic uz vietas. Uzstādīšana un Eļļošana Izvēlieties tādu gaisa pieplūdes vada izmēru, lai nodrošinātu maksimālo darba spiedienu (PMAX) pie instrumenta ieejas.
Page 41
Uderze Obrotowego Modele Styl nia na Do przodu Do tyłu Minutę Wielkość ft-lb (Nm) ft-lb (Nm) 900 MAX 930 MAX 2235TiMAX Pistolet Kwadrat 1/2” 1220 (1200 MAX) (1260 MAX) Kwadrat 900 MAX 930 MAX 2235TiMAX-2 Pistolet 1/2” x 2” 1220...
Page 42
Poziomy hałasu i drgań zmierzono zgodnie z uznawanymi na całym świecie normami badań. Narażenie użytkownika przy poszczególnych zastosowaniach narzędzia może się różnić od tych wyników. Stąd też do określenia poziomu zagrożenia przy danym zastosow- aniu należy użyć pomiarów dokonanych na miejscu. Instalacja i Smarowanie Dopasuj rozmiar przewodu dopływu powietrza aby zapewnić...
Page 43
Въртящ Момент Удара в Модели Стил Минута Напред Назад Тип Размер ft-lbs (Nm) ft-lbs (Nm) 900 MAX 930 MAX 2235TiMAX Пистолет Квадратен 1/2” 1220 (1200 MAX) (1260 MAX) Квадратен 900 MAX 930 MAX 2235TiMAX-2 Пистолет 1/2” x 2” 1220 (удължен)
Page 44
ВНИМАНИЕ Стойностите за шум и вибрации са измерени в съответствие с международно признати тестови стандарти. Експозицията на потребителя при специфични приложения на инструмента може да се различава от тези резултати. Затова е необходимо да се използват измервания на място, за да се определи нивото на опасност...
Page 45
Cuplul de Torsiune Modele Stil Dimen- Sens Orar Sens Antiorar Minut siune ft-lbs (Nm) ft-lbs (Nm) 900 MAX 930 MAX 2235TiMAX Pistol Pătrat 1/2” 1220 (1200 MAX) (1260 MAX) 900 MAX 930 MAX 2235TiMAX-2 Pistol Pătrat (Extins) 1/2” x 2” 1220...
Page 46
AVERTIZARE Valorile sunetului şi ale vibraţiilor au fost măsurate în conformitate cu standardele de test recunoscute la nivel internaţional. Expunerea utilizatorului în aplicaţii specifice poate varia faţă de aceste rezultate. Prin urmare, este nevoie de măsurători în locaţie pentru a stabili nivelul de risc pentru respectiva aplicaţie.
Page 47
овв Модели Стиль Мин- Вперед Реверс Тип Размер уту ft-lb (Nm) ft-lb (Nm) 900 MAX 930 MAX 2235TiMAX Поршень Квадратный 1/2” 1220 (1200 MAX) (1260 MAX) Квадратный 900 MAX 930 MAX 2235TiMAX-2 Поршень 1/2” x 2” 1220 удлиненный (1200 MAX)
Page 48
Предупреждение Значения уровня шума и вибрации были вычислены в соответствии с общепризнанными международными стандартами на проведение испытаний. Воздействие на пользователя в конкретной сфере применения инструмента может отличаться от полученных результатов. Поэтому для определения степени опасности в этой конкретной сфере применения следует использовать показатели, полученные на...
Page 49
产品规格 打击头 建议扭矩范围 冲击 型号 样式 每分钟 正向 反向 类型 尺寸 英尺- 磅(Nm) 英尺- 磅(Nm) 900 MAX 930 MAX 2235TiMAX 枪式 方形 1/2” 1220 (1200 MAX) (1260 MAX) 加长 1/2” x 900 MAX 930 MAX 2235TiMAX-2 枪式 1220 方形 2”...
Page 53
900 MAX 930 MAX 2235TiMAX 피스톨 정사각형 1/2” 1220 (1200 MAX) (1260 MAX) 정사각 1/2” x 900 MAX 930 MAX 2235TiMAX-2 피스톨 1220 확장형 2” (1200 MAX) (1260 MAX) 870 MAX 900 MAX 2235QTiMAX 피스톨 정사각형 1/2” 1220 (1180 MAX) (1200 MAX) 정사각...
Page 54
설치 및 윤활 공구 입구의 공구 최대 작동압(PMAX)에 맞게 에어 공급 라인을 조절합니다. 배관 낮은 지 점의 밸브, 공기 필 터 및 컴프레서 탱크에서 응축액을 매일 배수합니다. 호스 고장이나 연 결부가 분리될 때 호스 위핑(whipping) 현상을 방지하려면 호스 업스트림에 맞는 크기의 안전한...
Preporučeni raspon Pogon momenta Udara u Modeli Stil Naprijed Unatrag Vrsta Veličina ft-lbs (Nm) ft-lbs (Nm) 900 MAX 930 MAX 2235TiMAX Pištolj Kvadratni 1/2” 1220 (1200 MAX) (1260 MAX) Kvadratni 900 MAX 930 MAX 2235TiMAX-2 Pištolj 1/2” x 2” 1220 produžetak...
Page 56
UPOZORENJE Vrijednosti buke i vibracija mjerene su u skladu s međunarodno priznatim standardima za testiranje. Izloženost korisnika pri određenoj primjeni alata može odstupati od ovih rezultata. Stoga bi se trebala koristiti mjerenja u radnom prostoru da bi se odredila razina rizika za određenu primjenu.
DECLARATION OF CONFORMITY (ES) DECLARACIÓN DE CONFORMIDAD (FR) CERTIFICAT DE CONFORMITÉ (IT) DICHIARAZIONE DI CONFORMITÀ (DE) KONFORMITÄTSERKLÄRUNG (NL) SCHRIFTELIJKE VERKLARING VAN CONFORMITEIT (DA) FABRIKATIONSERKLÆRING (SV) FÖRSÄKRAN OM ÖVERENSSTÄMMELSE (NO) KONFORMITETSERK- LÆRING (FI) VAKUUTUS NORMIEN TÄYTTÄMISESTÄ (PT) DECLARAÇÃO DE CONFORMIDADE (EL) ΔΗΛΩΣΗ ΑΝΑΓΝΩΡΙΣΗΣ...
Page 58
DECLARATION OF CONFORMITY (SL) IZJAVA O SKLADNOSTI (SK) PREHLÁSENIE O ZHODE (CS) PROHLÁŠENÍ O SHODĚ (ET) VASTAVUSDEKLARATSIOON (HU) MEGFELELŐSÉGI NYILATKOZAT (LT) ATITIKTIES PAREIŠKIMAS (LV) ATBILSTĪBAS DEKLARĀCIJA (PL) DEKLARACJA ZGODNOŚCI (BG) ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ (RO) DECLARAŢIE DE CONFORMITATE (HR) IZJAVA O SUKLADNOSTI Ingersoll Rand Lakeview Dr, IE Swords Declare under our sole responsibility that the product: Air Impact Wrench...
