E S PA Ñ O L

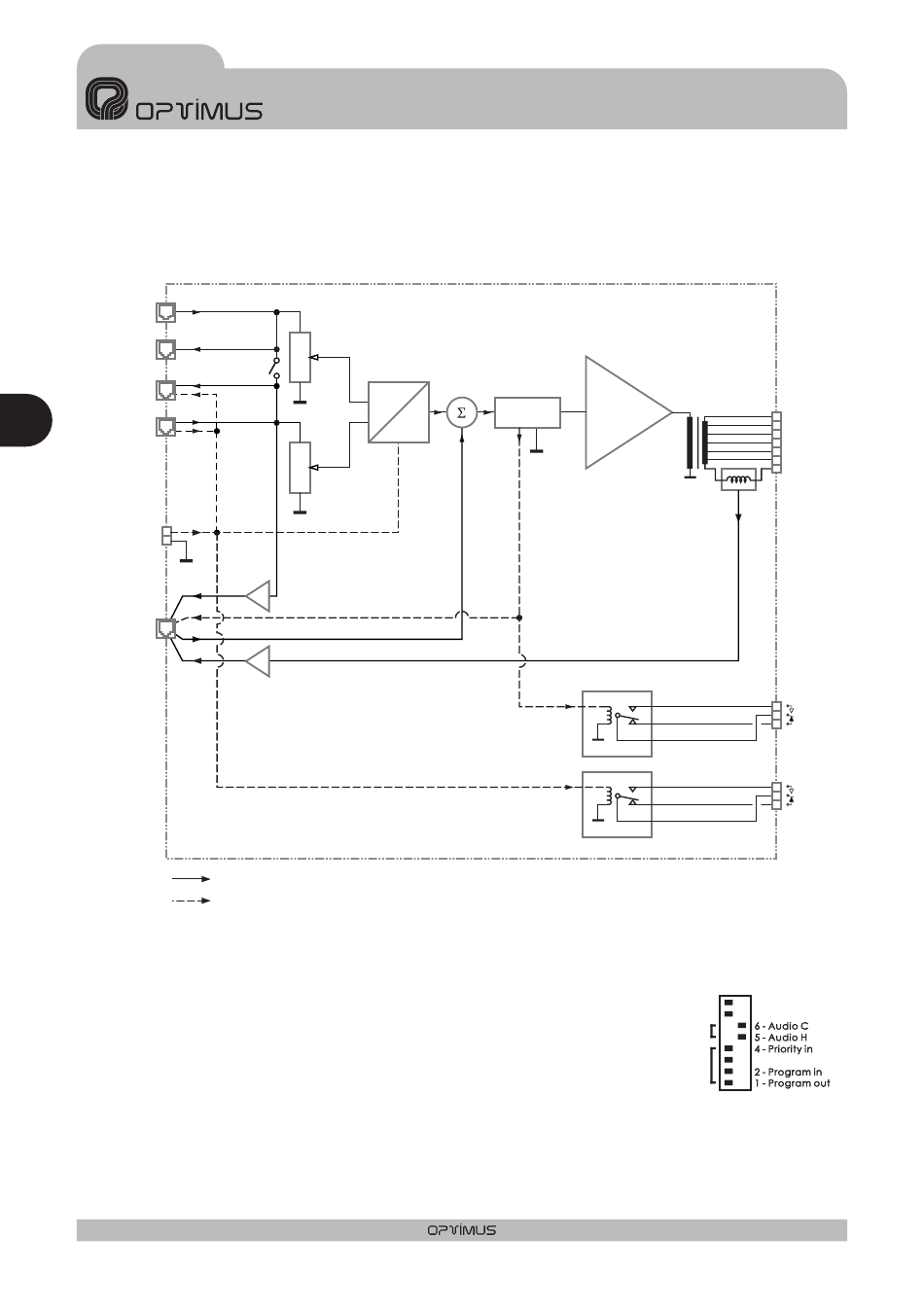

5. DIAGRAMA DE BLOQUES

PROGRAM INPUT
PROGRAM OUTPUT
PRIORITY OUTPUT
Esp
PRIORITY INPUT
PRIORITY
CONTROL
INPUT
SURVEILLANCE
6. CONFIGURACIÓN DE FÁBRICA
Por defecto, la configuración de fábrica de las etapas de potencia es la
siguiente:
Contacto de prioridad del RJ45 del conector PRIORITY OUTPUT: ON
Contacto de prioridad del RJ45 del conector PRIORITY INPUT: ON
Unión de la señal de los canales PRIORITY y PROGRAM: OFF
Unión de la pantalla del cable y el conector hacia la massa del
amplificador: ON
1 0
AMPLIFICADORES UP-366, UP-246, UP-126 y UP-66
MASTER
PROGRAM
PRI-PRO
LINK
PROGRAM
PRIORITY
MASTER
PRIORITY
Audio
Priority & Control Signal
POWER
PROTECTION
STAGE
DIPSWITCH CONFIGURATION
PRI-PRO LINK PRI-PRO LINK
SHIELD-GND SHIELD-GND
Otras configuraciones
JP1 (puente interno) = OFF
JP2 (puente interno) = ON
Surveillance Shield - Ground Link
Versión 1.1 UP-366, UP-246, UP-126 y UP-66
100V
70V
SPEAKERS
50V
LINE
16Ω
OUTPUT
8Ω
4Ω
0
FAIL
SURETY
PAGING
ON OFF
8 - Priority ctrl. out 8 - Priority ctrl. out
7 - Priority ctrl. in 7 - Priority ctrl. in
3 - Priority out 3 - Priority out
LINK LINK
