- Page 1 MA-30/60/120M AMPLIFICADOR AMPLIFIER Manual de instalación y funcionamiento v3.0 Installation and operating instructions v3.0...
- Page 2 Tampoco incluye posibles situaciones de riesgo durante la instalación, funcionamiento o mantenimiento. Si usted necesita asistencia especial más allá del manual, por favor contacte con nuestro servicio técnico. MA-30M / MA-60M / MA-120M Versión 3.0 Página 1 de 11...
-
Page 3: Table Of Contents
BLUETOOTH ........................8 6.4. RADIO FM ........................8 REPRODUCTOR DE MENSAJES EN TARJETA SD ..............9 DIAGRAMA DE CONEXIÓN ....................9 ESPECIFICACIONES ......................10 10. CERTIFICADO DE GARANTÍA ....................11 MA-30M / MA-60M / MA-120M Versión 3.0 Página 2 de 11... -
Page 4: Descripción
Circuito de protección para picos, cortocircuitos, sobrecargas y altas temperaturas. • Indicadores LED de alimentación, señal, señal -10 dB, pico y protección. • Alimentación a 110 ~ 240 Vca. MA-30M / MA-60M / MA-120M Versión 3.0 Página 3 de 11... -

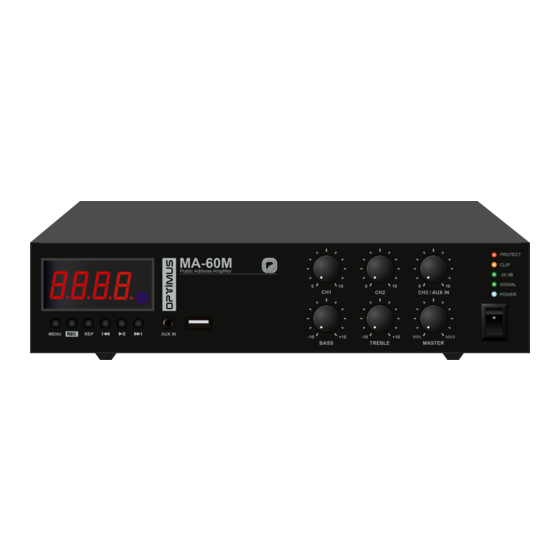

Page 5: Panel Frontal
12. Indicador LED CLIP Se ilumina en rojo cuando el nivel de salida es demasiado alto. 13. Indicador LED PROT Se ilumina en rojo cuando el amplificador entra en estado de protección. MA-30M / MA-60M / MA-120M Versión 3.0 Página 4 de 11... -
Page 6: Panel Posterior
Nivel de audio seleccionable mediante un conmutador: LINE, MIC o MIC+PHANTOM. Nivel de VOX ajustable, gire VOX LEVEL en sentido horario para hacer que CH1 corte las otras entradas o en sentido antihorario para que se mezcle con ellas. 8. Antena FM MA-30M / MA-60M / MA-120M Versión 3.0 Página 5 de 11... -
Page 7: Conexión
5.3. PRIORIDAD El equipo tiene 3 niveles de prioridad: Prioridad 1 (máx.): CH1 con VOX control activado. Prioridad 2: reproductor de mensajes SD. Prioridad 3: CH1 / CH2 / CH3. MA-30M / MA-60M / MA-120M Versión 3.0 Página 6 de 11... -
Page 8: Líneas De Altavoces De 100V / 70 V
Conecte los altavoces en paralelo. La suma en W de todos los altavoces no debe superar la potencia del amplificador, 30 W para el MA-30M, 60W para el MA-60M y 120 W para el MA-120M. Atención: La sección mínima es de 1,5 mm², pero puede incrementarse según los requisitos de la instalación. -
Page 9: Puente Chasis Masa
6.3. BLUETOOTH Pulse el botón MODE para cambiar al modo Bluetooth. Active el Bluetooth de su dispositivo y sincronícelo con el amplificador. El nombre del dispositivo Bluetooth es “OPTIMUS MA”. Una vez sincronizado, la música se transmitirá automáticamente. Pulse los botones para reproducir la pista anterior o siguiente. -
Page 10: Reproductor De Mensajes En Tarjeta Sd
El reproductor de mensajes se ve afectado por el control de volumen Master. 8. DIAGRAMA DE CONEXIÓN MA-30M / MA-60M / MA-120M Versión 3.0 Página 9 de 11... -
Page 11: Especificaciones
(Escuadras de montaje en rack para un equipo) Accesorios no incluidos Tarjeta microSD Antena FM *La potencia RMS se mide emitiendo durante más de 1 hora, constantemente y sin interrupciones, un tono de 1 KHz. MA-30M / MA-60M / MA-120M Versión 3.0 Página 10 de 11... -
Page 12: Certificado De Garantía
10. CERTIFICADO DE GARANTÍA 1. CERTIFICADO DE GARANTÍA 1. La empresa OPTIMUS S.A. garantiza que sus productos se encuentran libres de defectos en materiales y de mano de obra en el momento de su entrega original al comprador. 2. La empresa OPTIMUS S.A. concede a sus productos, conforme a las condiciones aquí descritas, una garantía de dos (2) años a partir de la fecha de adquisición del producto por el comprador. - Page 13 Note: The information provided in this manual does not include details of design, production, or variations in equipment. Nor does it include possible risks during installation, operation or maintenance. If you need special assistance beyond the manual, please contact our customer service. MA-30M / MA-60M / MA-120M Version 3.0 Page 1 of 11...
- Page 14 USB PLAYBACK ......................8 6.3. BLUETOOTH ........................8 6.4. FM TUNER ........................8 SD CARD MESSAGE PLAYER ....................9 CONNECTION DIAGRAM ....................... 9 SPECIFICATIONS ........................10 10. GUARANTEE CERTIFICATE ....................11 MA-30M / MA-60M / MA-120M Version 3.0 Page 2 of 11...
- Page 15 • Reliable protection circuit for peak, short-circuit, overload and high temperature. • Power, Signal, -10 dB, Clip and Protection LED indicators. • Power supply at 110 ~ 240 Vac. MA-30M / MA-60M / MA-120M Version 3.0 Page 3 of 11...
- Page 16 12. CLIP LED indicator It lights in yellow when the output audio level is too high. 13. PROT LED indicator It lights in red when the amplifier comes into protection status. MA-30M / MA-60M / MA-120M Version 3.0 Page 4 of 11...
- Page 17 Audio level LINE, MIC or MIC+PHANTOM selectable with the switch. Adjustable VOX level, turn VOX LEVEL clockwise to make CH1 to cut other inputs or counter clockwise to mix with them. 8. FM Antenna MA-30M / MA-60M / MA-120M Version 3.0 Page 5 of 11...
- Page 18 CH3: RCA connector in rear panel, jack 3.5 mm in front panel. LINE level. 5.3. PRIORITY Unit has 3 priority levels: Priority 1 (max.): CH1 with VOX control. Priority 2: SD card player. Priority 3: CH1 / CH2 / CH3. MA-30M / MA-60M / MA-120M Version 3.0 Page 6 of 11...
- Page 19 Connect the speakers in parallel. The sum in W of all speakers connected to the amplifier must not exceed its power, 30 W for MA-30M, 60 W for MA-60M and 120 W for MA-120M. NOTE: The minimum wire section is 1.5 mm², but it can be increased according to the installation requirements.
- Page 20 Short press REP to change among REP modes, Repeat one→ Repeat all→ No repeat. 6.3. BLUETOOTH Press the MENU button to switch to Bluetooth mode. Activate the Bluetooth of your device and synchronize with the amplifier, the Bluetooth device name is “OPTIMUS MA”. Once synchronized music is broadcasted automatically. Short press buttons to play previous or next track.
- Page 21 If contact is open and then closed again, even if the unit is powered off and on, the player will continue the broadcasting in the same point. SD card player is affected by Master volume control. 8. CONNECTION DIAGRAM MA-30M / MA-60M / MA-120M Version 3.0 Page 9 of 11...
- Page 22 Accessories not included 1 x MicroSD card 1 x FM antenna *The RMS power is measured by emitting a constant 1KHz tone without interruption during more than 1 hour. MA-30M / MA-60M / MA-120M Version 3.0 Page 10 of 11...
- Page 23 12. In the event of a defect, OPTIMUS S.A. guarantees that the repair and/or replacement of parts so that the unit operates correctly will be made within a period of no more than 30 days. Nevertheless, OPTIMUS S.A. would like to clarify that the normal period does not exceed 30 days.
- Page 24 C/ Barcelona 101 17003 Girona (Spain) (+34) 972 203 300 20240719 www.optimusaudio.com...
