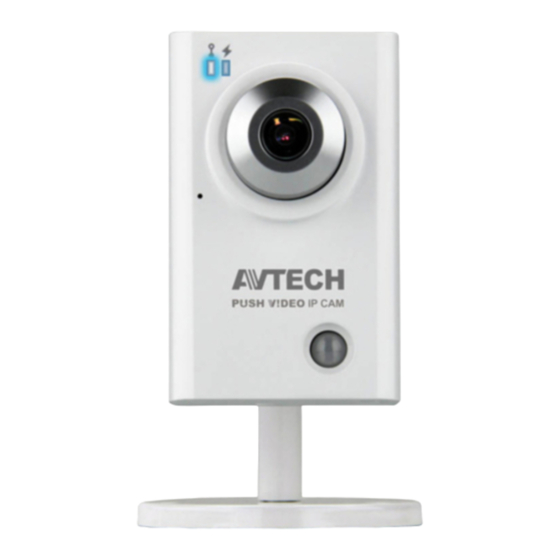

Avtech M301 Operation Manual

Hide thumbs

Advertisement

Quick Links

Download this manual
Multilingual Version
English
中文
Italiano
Español
Français
日本語
Deutsch

Advertisement

Chapters

loading
Need help?

Need help?

Do you have a question about the M301 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Avtech M301

Summary of Contents for Avtech M301

  • Page 1 Multilingual Version English 中文 Italiano Español Français 日本語 Deutsch...
  • Page 2 NETWORK CAMERA SERIES OPERATION GUIDE Please read instructions thoroughly before operation and retain it for future reference. m301_302_302a_operation_V1.2...
  • Page 3 IMPORTANT SAFEGUARD All lead-free products offered by the company comply with the requirements of the European law on the Restriction of Hazardous Substances (RoHS) directive, which means our manufacture processes and products are strictly “lead-free” and without the hazardous substances cited in the directive. The crossed-out wheeled bin mark symbolizes that within the European Union the product must be collected separately at the product end-of-life.
  • Page 4 MPEG4 Licensing THIS PRODUCT IS LICENSED UNDER THE MPEG4 VISUAL PATENT PORTFOLIO LICENSE FOR THE PERSONAL AND NON-COMMERCIAL USE OF A CONSUMER FOR (i) ENCODING VIDEO IN COMPLIANCE WITH THE MPEG4 VISUAL STANDARD (“MPEG-4 VIDEO”) AND/OR (ii) DECODING MPEG4 VIDEO THAT WAS ENCODED BY A CONSUMER ENGAGED IN A PERSONAL AND NON-COMMERCIAL ACTIVITY AND/OR WAS OBTAINED FROM A VIDEO PROVIDER LICENSED BY MPEG LA TO PROVIDE MPEG4 VIDEO.

  • Page 5: Table Of Contents

    TABLE OF CONTENTS 1. OVERVIEW............................1 1.1 Product Features............................1 1.2 Package Content............................1 1.3 Product Overview ............................1 1.4 Rear Panel ..............................1 1.5 External I/O Port............................2 1.6 Status Indicator............................2 1.7 DC12V Adapter Specifications (For DC12V models only)................. 2 1.8 Insert a Micro SD Card (Selected Models Only) ..................

  • Page 6: Overview

    1. OVERVIEW 1.1 Product Features  Easy network setup with your iPhone / iPad  1.3 Megapixel H.R. sensor with HDTV 720p quality, allowing users to notice minor details more easily  External alarm I/O device connection  Microphone built-in for audio recording ...

  • Page 7: External I/O Port

    1.5 External I/O Port This camera supports external I/O device connection, and a 4-pin I/O terminal is supplied with this camera for easy connection. Below shows which input on the I/O terminal you should use for wiring when you want to connect an external device to this camera.

  • Page 8: Insert A Micro Sd Card (Selected Models Only)

    1.8 Insert a Micro SD Card (Selected Models Only) For local video recording, a micro SD card slot can be found on the side of the camera. Note: Before inserting a micro SD card, make sure you’ve copied all important data saved in the card (if any) to other storage media, or the data will be removed after inserting it to the camera.

  • Page 9: Camera Access With Internet Explorer

    “Quick Setup With iPhone / iPad” supplied with your camera if you’re using iPhone / iPad, and your network  environment is wireless. “ADVANCED NETWORK SETUP” downloadable from  www.surveillance-download.com/user/m301.swf if your network environment is not wireless. 2.1 Camera Login Step1: Open your web browser, and key in http://ipaddress:portnum in the URL address box.
  • Page 10 Function Icon User Level Description Supervisor / Power User Switch to the live view page. Live / Normal User / Guest Switch to the DPTZ configuration page. Supervisor / Power User DPTZ / Normal User For details, please refer to “2.3 Digital PTZ (DPTZ) Operations” at page 6. Enter the event record list for video playback.

  • Page 11: Digital Ptz (Dptz) Operations

    2.3 Digital PTZ (DPTZ) Operations This camera has PTZ capability, i.e. digital PTZ (hereafter called “DPTZ”), for wide area monitoring. STEP1: Click “DPTZ” to show the DPTZ control panel. STEP2: Select the functions when needed: FUNCTION ICON DESCRIPTION Resolution Select the video resolution for the DPTZ function. Only “VGA” and “QVGA” are available. Click to take a snapshot of the current view on a new window.
  • Page 12 Click to jump to the next / previous time interval in an hour, for example, 11:00 ~ 12:00 or 14:00 Previous / Next Hour ~ 15:00, and start playing the earliest event video clip recorded during this whole hour. Fast Forward Increase the speed for fast forward.

  • Page 13: Camera Configurations

    3. CAMERA CONFIGURATIONS Users can further configure this network camera by accessing via Internet Explorer. 3.1 System configuration menu Click “Config.” to enter the configuration page. Note: You need to be “Supervisor” to enter the system configuration page. If you’re not a “Supervisor”, please re-log into the camera with the correct user name and password.
  • Page 14 Main Menu Sub-Menu Reference Network Network Configure network settings. Limit the data flow for live streaming. DDNS Enter DDNS information when the network type is PPPOE or DHCP. SNTP Synchronize your camera time with the networked computer systems. Enter the FTP information for event notifications when “FTP” is chosen in “Trigger” → “Trigger”.

  • Page 15: Network

    3.2.1 Network You can set the network configuration of the network camera depending on your network type. For details, please refer to “Advanced Network Setup” from www.surveillance-download.com/user/m301.swf. 3.2.2 QoS QoS, Quality of Service, is the ability to control the data flow for real-time streaming. This function is important if your network bandwidth is insufficient and you have other devices to share the network bandwidth.

  • Page 16: Sntp

    3.2.4 SNTP SNTP (Simple Network Time Protocol) is used to synchronize your camera time with the networked computer systems. Function Description Once users choose the time zone, the network camera will adjust the local area time of the system automatically. NTP Server Simply use the default SNTP server (For example, tock.stdtime.gov.tw) or change to another server with which users are familiar.

  • Page 17: Filter

    Function Description Verify Password Some mail servers are required to verify the password. Please enter the “user name” and “password”. E-Mail Address List Add the e-mail address(s) of the assigned recipient(s). Test When all information is entered, click “Test Mail” to try if the receipt. 3.2.7 Filter Choose to permit or block the IP address(es) which can access this camera, and click “Save”...

  • Page 18: Camera

    This function can eliminate the need to additionally access the router for port forwarding. For details, please refer to “Advanced Network Setup” from www.surveillance-download.com/user/m301.swf. Note: Before using this function, make sure your router supports UPnP, and this function is enabled. If not, please access your router additionally for port forwarding.

  • Page 19: Video

    3.3.2 Video Adjust video-related settings in different video format.  “Quality” is related to image clearness.  “FPS” is related to the fluency of the video. The more the FPS, the more fluent the video.  “Max Bit Rate” is the maximum limitation of data transmission in the selected image format and resolution. 3.3.3 Color Adjust the color performance from Brightness, Contract, Hue and Saturation.

  • Page 20: Advanced

    3.3.5 Advanced Adjust the camera parameters if necessary. Item Description Shutter Speed Set the shutter speed based on your need. The options are: Up to 1/10 sec, Up to 1/30, Up to 1/15, Up to1/6, Up to 1 and Up to 2. Mirror Select “ON”...

  • Page 21: Record Timer

    3.4.2 Record Timer To schedule alarm recording or human detection recording, click “External Alarm” or “Internal Alarm” (human detection) to enable the recording, and select the day and time for recording. Note: The timer must be enabled for the record function to work properly. 3.5 Storage 3.5.1 Memory In “Memory”, you can check the remaining capacity for recording, or clear all recorded data saved if needed.
  • Page 22  Detect Item Description External Alarm Enable or disable detection from external alarm-in device, and click the title “External Alarm” (in blue) to set “N.O.” or “N.C.” depending on the configuration of your alarm-in device. Motion Enable or disable motion detection. Motion detection is not supported when the stream format is Motion JPEG.

  • Page 23: General

    3.7 General 3.7.1 General To change the language of UI interface, select from the drop-down list in “Language”. To allow the status LED indicators to show the status as indicated in “1.6 Status Indicator” at page 2, select “Enable” in “Status LED Mode”; to hide the status, select “OFF”; to only show the error status, select “Temporary Disable”.

  • Page 24: Server Log

    3.7.3 Server Log To quickly search the system logs you want by event type, click “Prev. Page” or “Next Page” to find the logs you want, or check the event type(s) and click “Reload” to start searching. To clear all system event logs, click “Clear All”. 3.7.4 Online You can check the current online user(s) with respective online information.

  • Page 25: Account

    3.7.5 Account You can create a new account with different user access privilege, or delete or modify an existing account setting. How to create a new account Step1: Click “New”, and fill in the following columns. Column Description User Name Set a user name that will be used for camera access.
  • Page 26 Step2: Select “Upgrade” to start system upgrading. Note: You’ll be prompted to keep current configurations. It’s recommended to keep them, or all configurations will be restored to default values after upgrade. Note: It takes a few minutes to finish the upgrade process. Do not disconnect the power during firmware upgrade, or the upgrade may be failed.

  • Page 27: Appendix 1 Product Specifications

    APPENDIX 1 PRODUCT SPECIFICATIONS Model 1 Model 2 Model 3 ▓ Network LAN Port LAN Speed 10/100 Based-T Ethernet DDNS, PPPoE, DHCP, NTP, SNTP, TCP/IP, ICMP, SMTP, FTP, Supported Protocols HTTP, RTP, RTSP, RTCP,IPv4, Bonjour, UPnP, DNS,UDP,IGMP, QoS ONVIF Compatible Number of Online Users 1.

  • Page 28: Appendix 2 Bit Rate Table For Reference

    APPENDIX 2 BIT RATE TABLE FOR REFERENCE The data below is for reference only. The bit rates listed here may vary depending on the resolution, image quality & frame rate you choose, the complexity of your monitoring area, and how often the moving objects show in your monitoring area. Testing Environment ...
  • Page 29 Resolution Quality Frame Rate (Dynamic) kbps (Static) kbps SXGA Best 1/15 High Normal Basic Best High Normal Basic QVGA Best High Normal Basic...

  • Page 30: Appendix 3 Q&A

    Please follow the steps in the advanced network setup guide with wireless network. downloadable from www.surveillance-download.com/user/m301.swf But when I leave my house or office, I complete network configurations, or it’s recommended for you to check can’t connect to it from my mobile with your local installer or reseller for this service because it’s usually...

  • Page 31: Appendix 4 Recording Time Table

    APPENDIX 4 RECORDING TIME TABLE Below shows the estimated total recording time for each recording resolution. The recording time per resolution is the average value collected from the both alarm trigger conditions indicated in “Testing Environment”, and is for reference only. The time may vary depending on the resolution, image quality &...

  • Page 32: Appendix 5 Micro Sd Card Compatible List

    APPENDIX 5 MICRO SD CARD COMPATIBLE LIST Manufacturer Capacity Class Manufacturer Capacity Class ADATA Transcend Class 6 Class 2 Apacer Class 4 Class 4 Class 6 SanDisk Class 6 Class 4 16GB Class 10 Class 4 Kingston 16GB Class 4 Class 4 32GB Class 4...
  • Page 33 網路攝影機系列 操作指南 在使用本機前請務必詳細閱讀安全須知及操作說明，並保存此手冊以備後續參考。 Chinese_m301_operation_V1.1...
  • Page 34 安全須知 本公提供的所有無鉛產品皆符合歐盟有害物質使用限制指引 (Restriction of Hazardous Substances, (RoHS))，意即本公司的生產流程與產品均嚴格遵守無鉛守則，而且不包含該指 引內提供的任何有害物質。 此劃叉的滾輪垃圾筒圖示代表在歐盟境內，本產品於丟棄時必須另行收集。此原則適用於您 的產品與任何標有此圖示的週邊設備。請勿隨意丟棄這些產品。請洽詢您當地的經銷商，以 得知回收此設備的程序。 本裝置製造過程符合無線電干擾要求。 FCC (Federal Communications Commission) 聲明 This equipment has been tested and found to comply with the limits for a Class B digital service, pursuant to Part 15 of the FCC rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation.
  • Page 35 MPEG-4 授權 THIS PRODUCT IS LICENSED UNDER THE MPEG4 VISUAL PATENT PORTFOLIO LICENSE FOR THE PERSONAL AND NON-COMMERCIAL USE OF A CONSUMER FOR (i) ENCODING VIDEO IN COMPLIANCE WITH THE MPEG4 VISUAL STANDARD (“MPEG-4 VIDEO”) AND/OR (ii) DECODING MPEG4 VIDEO THAT WAS ENCODED BY A CONSUMER ENGAGED IN A PERSONAL AND NON-COMMERCIAL ACTIVITY AND/OR WAS OBTAINED FROM A VIDEO PROVIDER LICENSED BY MPEG LA TO PROVIDE MPEG4 VIDEO.
  • Page 36 目錄 1. 產品概述............................. 1 1.1 產品特點 ..............................1 1.2 包裝明細 ..............................1 1.3 產品概觀 ..............................1 1.4 背板 ................................1 1.5 外接 I/O 裝置埠............................2 1.6 狀態指示燈 ..............................2 2. 使用 INTERNET EXPLORER 登入攝影機 ..................3 2.1 登入攝影機 ..............................3 2.2 控制面板簡介.............................

  • Page 37: 產品概述

    1. 產品概述 1.1 產品特點  使用 iPhone / iPad，快速完成網路設定  130 萬畫素的 LIVE MOS 感應元件並支援 HDTV 720p，讓使用者能看到更細微的內容  支援外接警報裝置  內建麥克風收音  遠端監控 -- 可由 iPhone & iPad，以及 Windows® 作業系統的 Internet Explorer® 進行遠端監 1.2 包裝明細 □ 4 PINI/O 端子 □ 網路攝影機 □...

  • Page 38: 外接 I/O 裝置埠

    1.5 外接 I/O 裝置埠 攝影機有隨附提供一個 4 PIN 的外接 I/O 端子，讓您可以輕鬆連接到警報裝置。 下圖顯示 I/O 端子各個連接 PIN 腳的用途，以及連接 Alarm Out 裝置的接線示意圖。 4 PINI/O 端子 Alarm Out 連接示意圖 1.6 狀態指示燈 圖示 LAN 區網連線狀態 Internet 連線狀態 系統狀態 在開機時 恒亮 恒亮 閃爍 恒滅 (亮 250 毫秒，滅 250 毫秒) 回復原廠值...

  • Page 39: 使用 Internet Explorer 登入攝影機

    註：如需得知使用 iPhone / iPad / Android 行動裝置登入此攝影機的詳細資訊，請參閱 http://www.eagleeyescctv.com。 在使用此攝影機之前，請先確認您已做好網路設定，而且網路連線正常。 如需得知網路設定的相關資訊，請參閱： 隨附攝影機提供的「快速設定 (使用 iPhone / iPad)」– 若您有 iPhone / iPad，而且您是使用無線網路來上網   「進階網路設定」 ，可從 www.surveillance-download.com/user/m301.swf 下載 – 若您不是使用無線網路來上網 2.1 登入攝影機 步驟 1：開啟您的網路瀏覽器，然後在位址列輸入 http://IP 位址 埠號 。 舉例來說，若 IP 位址為 60.121.46.236 且埠號為 888，請在 URL 網址列中輸入 http://60.121.46.236:888，然...
  • Page 40 功能 圖示 使用者權限 說明 系統使用者 / 超級使用者 切換到即時影像頁面。 即時影像 / 一般使用者 / 訪客 進入事件錄影清單，搜尋要播放的錄影檔案。 系統使用者 / 超級使用者 備份 詳情請參閱第 6 頁的 「 2.4 錄影事件搜尋與回放 」 。 切換到 DPTZ 設定頁面。 系統使用者 / 超級使用者 DPTZ / 一般使用者 詳情請參閱第 5 頁的 2.3 DPTZ 操作 「...

  • Page 41: Dptz 操作

    2.3 DPTZ 操作 此攝影機擁有所謂的數位 PTZ 功能 (之後都稱「DPTZ」)，讓使用者能看到更清楚的畫面。 步驟 1： 按 [DPTZ] 顯示 DPTZ 控制面板。 步驟 2： 選擇您想使用的功能： 功能 圖示 說明 解析度 選擇 DPTZ 功能的影像解析度，包括 VGA 及 QVGA 選項。 快照 截取即時影像的畫面；影像檔會顯示於新視窗，按右鍵點選圖像，將圖像儲存在您指定的位置。 收音 開啟 / 關閉 點選此按鈕切換開啟或關閉收音功能。 警報發出 強制警報裝置啟動。例如，若您連接了一台蜂鳴器，一旦按下此鈕，就算沒有發生警報，警鳴器也會放聲大響。...

  • Page 42: 錄影事件搜尋與回放

    2.4 錄影事件搜尋與回放 此攝影機最多可以儲存三筆警報錄影事件。 註：若想要儲存更多錄影資料，建議可搭配相同的 NVR 使用。 往前一小時 / 往後一 往前或往後一小時，例如 11:00 ~ 12:00 或 14:00 ~ 15:00，並開始播放在該時段最早的錄影資料。 小時 增加快轉的速度。點一次以 4 倍的速度快轉，兩次 8 倍，以此類推，最高速為 16 倍。 快轉 增加倒轉的速度。點一次以 4 倍的速度倒轉，兩次 8 倍，以此類推，最高速為 16 倍。 倒轉 播放 播放目前的錄影片段。 暫停影片播放。 暫停 停止 停止影片播放。 在暫停影片播放時，按一下格放前進一張影像。...

  • Page 43: 攝影機設定

    3. 攝影機設定 使用者可以透過 Internet Explorer 登入攝影機進行更多設定。 3.1 系統設定選單 按 [系統設定] 進入設定頁面。 Note: You need to be “Supervisor” to enter the system configuration page. If you’re not a “Supervisor”, please re-log into the camera with the correct user name and password. 系統設定選項分成六個主要目錄選單：...

  • Page 44: 網路設定

    2. 修改或刪除現有使用者帳號。 1. 查看目前的韌體版本與升級。 2. 複寫系統相關設定。 系統維護 3. 重新啟動攝影機。 4. 下載影片播放器播放影片。 3.2 網路設定 3.2.1 網路設定 依您的網路類型而定，在此可設定攝影機的網路設定。 www.surveillance-download.com/user/m301.swf 詳情請參閱「進階網路設定」 ，請由 下載。. 3.2.2 QoS 頻寬控制設定 ( Quality of Service )， 是一種控制機制，它提供了針對不同使用者或者不同資料流採用相應不同的優先順 勾選 [開啟]，設定最大上傳速率，設定範圍可從 序，或者是根據應用程式的要求，保證資料流的效能達到一定的水準。 每秒 256 位元 到 10240 位元。 3.2.3 DDNS 若在...

  • Page 45: 網路對時

    3.2.4 網路對時 網路對時是用來同步化攝影機和網路電腦系統的時間。 功能 說明 只要選好時區，網路攝影機就會自動調整系統的本機時間。 NTP 伺服器 您可以選擇保留預設的 SNTP 伺服器 (例如，tock.stdtime.gov.tw)，或者改成您知道的其他伺服器。 選擇 “每天” 將每天的網路時間同步到攝影機，或選擇 “無” 來關閉此功能。 同步週期 時間同步 按此按鈕後，網路攝影機的時間即會與網路時間同步。 3.2.5 影像上傳 輸入詳細的 FTP 資訊，然後按 [儲存] 確認。在 [觸發設定] → [觸發設定] 選取 [FTP] 時，則會套用設定於此的 功能。 3.2.6 郵件管理 輸入詳細的電子郵件資訊，然後按 [儲存] 確認。在 [觸發設定] → [觸發設定] 選取 [E-Mail] 時，則會套用設定 於此的功能。...

  • Page 46: 過濾器

    功能 說明 輸入您從電子郵件系統供應商取得的 SMTP 伺服器位址。 郵件主機名稱 輸入您從電子郵件系統供應商取得的埠號。若沒有填寫此欄，則會預設使用 25 做為傳送郵件的埠號。 埠號 寄件人信箱 輸入寄件人名稱。 SSL 加密 如果您是使用 SSL 加密協定來 防止重要的資訊遭到攔截，請 選擇 “是” 。 有些郵件伺服器需要驗證密碼。請輸入 [帳號] 和 [密碼]。 密碼驗證 收件人信箱 新增指定收件人的電子郵件位址。 當您輸入完所有資料，請點選 “測試” 來確認是否可以收到訊息。 測試 3.2.7 過濾器 選擇要允許或封鎖能登入此攝影機的 IP 位址，然後按 [儲存] 確認。 功能 說明...

  • Page 47: 攝影機設定

     在 Mac 作業系統環境下，請將 “ ” (finder) 或是 “Bookmark” 及 [裝置名稱] 皆設定為好記的名稱。 連按兩下找到的攝影機，即可快速開啟網路瀏覽器並進入登入頁面。 埠號轉址設定 (前提須支援 UPnP) 依此功能，您不需要額外進入 Router，也可設定埠號轉址。 www.surveillance-download.com/user/m301.swf 詳情請參閱「進階網路設定」 ，請由 下載。 註：在使用此功能之前，請先確認您的 Router 有支援 UPnP，而且此功能已開啟。如果沒有，您就還是要另外進入 Router 設定埠號轉址。 將 [埠號轉址] 設為 [開啟] 後，若沒有特別指定 [路由器 IP] 或 [HTTP 埠號]，系統就會自動偵測一組 IP 位址或...

  • Page 48: 聲音設定

    3.3.3 顏色設定 調整色彩效能：亮度、對比度、色度和飽和度。按住滑桿做調整即可預覽色彩變更。 若要回復預設值，請按 [回到預設值]。 3.3.4 聲音設定 拖曳滑桿來調整麥克風的音量。...

  • Page 49: 進階設定

    3.3.5 進階設定 視需求調整攝影機相關參數。 項目 說明 快門速率 依您的需求設定快門速率。 選項有：1/10、1/30、1/15、1/6、1 和 2 秒。 鏡射 依您需求的架設環境，點選此功能後，畫面將水平旋轉。 依您需求的架設環境，點選此功能後，畫面將旋轉 180 度。 翻轉 依您需求的架設環境，按住並拖曳滑桿來選取在黑暗環境下的適當參數。等級從 0 ~ 10，級數越高，雜音越少。 消除雜音 白平衡 白平衡的設定是為了表現出當時的色溫，並且讓原本白色的東西，在不同色溫下仍看到白色。 選項有：自動、白燈、冷光、日光、陰天及遮陽。 清晰度 藉由調整相機光圈大小及影像邊緣銳利化，可以讓影像的小細節看起來更清楚。 按住並拖曳滑桿來選取適當參數。等級從 0 ~ 100，級數越高，影像越清晰。 3.4 定時錄影 3.4.1 錄影 在 [定時錄影設定] 下：  啟動或停用所有錄影功能。將 [啟動] 設成 [否] 時，就會停用所有的錄影功能。 ...

  • Page 50: 儲存裝置

    3.5 儲存裝置 3.5.1 記憶體 在 [記憶體]，您可以查看可錄影的剩餘容量，還可選擇清除所有儲存在記憶體中的錄影資料。 註：已記錄的資料將會在您按重設鍵後及重新開啟攝影機時被移除。 此攝影機最多可以儲存三筆警報錄影事件。 註：若想要儲存更多錄影資料，建議可搭配相同的 NVR 使用。 註：欲知不同錄影解析度下能錄製的總預計時間，請參閱第 22 頁 附錄 2 傳輸速度參照表 。 「 」...

  • Page 51: 觸發設定

    3.6 觸發設定 3.6.1 觸發設定 設定在發生警報或位移偵測後，攝影機的後續回應動作。  偵測 項目 說明 視您連接的警報裝置而定，選擇 [N.O.] 或 [N.C.]。 警報 移動 開啟或關閉位移偵測功能。 若將影像格式設為 [Motion JPEG]，就無法使用位移偵測功能。 選取 [開啟] 後，按 [移動偵測] 進入移動偵測區域頁面如下： 靈敏度： 設定偵測靈敏度，從 1 到 10。 區域設定： 使用電腦滑鼠設定移動偵測區域。粉紅色格子代表未被偵測的區域，而透明的格子代表有偵測的區域。您可以設定多個偵測區域。 按 [全部清除] 清除先前選擇的偵測區域，變成全部不偵測。 按 [全部選擇] 選取全區域進行偵測。 人體偵測 開啟或關閉人體偵測功能。 設定觸發時的錄影時間 (5 / 10 / 20 / 40 秒)。 警報持續時間...

  • Page 52: 常用設定

     動作 設定攝影機在發生事件時傳送通知給您的方式。 項目 說明 E-Mail 先選取要收到 E-Mail 通知的事件類型。 接著，按 [E-Mail] 字樣設定媒體類型 (H.264 / JPEG / MPEG4)，檔案格式 (AVC / AVI) 及事件錄影時間 (1 到 5 秒)。 當發生選取事件時，攝影機就會將錄好的影片傳送給在 [網路設定]  [郵件管理] 內指定的收件人。 先選取要收到 FTP 通知的事件類型。 接著，按 [FTP] 字樣設定媒體類型 (H.264 / JPEG / MPEG4)，檔案格式 (AVC / AVI) 及事件錄影時間 (1 到 5 秒)。 當發生選取事件時，攝影機就會將錄好的影片上傳到在...

  • Page 53: 時間設定

    3.7.2 時間設定 設定日光節約時間和目前的時間，然後按 [儲存] 確認。 功能 說明  時間設定 日期 設定今天的日期。 設定現在的時間。 時間  日光節約時間設定 選擇是否要使用日光節約功能 (開啟 / 關閉)。 日光節約時間 若啟動了此功能，請設定 [開始時間] 和 [結束時間]，並調整日光節約時間，以小時為單位。 3.7.3 系統日誌 若要依事件類型來快速搜尋想要的系統日誌，按 [上一頁] 或 [下一頁] ， 或者勾選想要搜尋的事件類型，然後按 [重 新查詢]。 若要清除所有系統日誌，請按 [清除全部日誌]。...

  • Page 54: 連線使用者

    3.7.4 連線使用者 您可以查看目前連線到此攝影機的使用者與其連線資訊。若要重新整理清單，請按 [重新查詢]。  若要允許匿名登入，請在 [影像匿名登入] 選擇 [開啟]。  若不要在登入時輸入影像驗證碼，請在 [Login with CAPTCHA Image] 選擇 [否]。 3.7.5 權限管理 您可以新增擁有不同使用者權限的帳號，或者刪除或修改現有帳號設定。 如何新增帳號 步驟 1： 按 [New] (新增)，然後輸入以下欄位。 欄位 說明 設定要用來登入攝影機的帳號。帳號最多只允許 16 個由字母和數字組成的字元。 帳號 設定要用來進行遠端登入的密碼。密碼最多只允許 16 個由字母和數字組成的字元。 密碼 確認密碼 再輸入一次密碼確認。 權限 設定帳號的安全權限，以允許控制不同的功能。使用者權限共有四種： 「系統使用者」 、 「超級使用者」 、 「一般使用者」 和「訪客」...

  • Page 55: 系統維護

    3.7.6 系統維護 韌體更新 此功能可用來升級與更新攝影機功能。 註：在使用此功能之外，請確認已從安裝商或經銷商處取得升級檔案。 註：更新韌體將自動移除原先儲存於攝影機的事件影片。欲進行更新韌體前，請確認重要影像已經備份到您的電腦。 步驟 1：按 [ ] 搜尋儲存更新檔的位置，然後選擇其中一個。(至多可選四個) 步驟 2：按 [開始更新] 即可開始系統升級。 註：建議保留目前的設定，否則更新後，所有設定都將回復到預設值 註：升級需要一些時間，請勿在這期間中斷電源，否則升級可能會失敗。升級完成後，攝影機將重新啟動。 系統組態備份 此功能是將您的系統設定複製到 System.bin 的檔案裡。 您可以匯入相同的系統設定到另一台攝影機 (舉例：AVN801)，當 AVN801 重新被設為預設值時，您將可以選擇 恢復為您原先的系統設定值。 在 [韌體更新] 選項裡，選擇 System.bin 檔案，並點選 [開始備份] 以匯入系統設定。 系統重新開機 若您需要重新啟動您的系統，請按下 [重新開機] 以進行系統重新啟動。 播放器下載 若您要播放下載之影像，請先下載並安裝播放器。 選擇 [免費下載] 以進行播放器下載，點選兩下即開始安裝。...

  • Page 57: 附錄 1 產品規格

    附錄 1 產品規格 ▓ 網路 H.264 / MPEG4 / MJPEG 網路壓縮格式 多重影像傳輸 3 (H.264, MJPEG, MPEG4) (Encode 模式、IPS、解析度) LAN 埠 支援 LAN 速度 10/100 Based-T Ethernet DDNS, PPPoE, DHCP, NTP, SNTP, TCP/IP, ICMP, SMTP, FTP, 支援的協定 HTTP, RTP, RTSP, RTCP,IPv4, Bonjour, UPnP, DNS,UDP,IGMP, QoS Frame 速率...

  • Page 58: 附錄 2 傳輸速度參照表

    附錄 2 傳輸速度參照表 以下資料僅供參考用。 下表所列的傳輸速度會因您實際選取的影像大小、影像品質和影像張數，以及監控畫面複雜度和物體移動頻繁度而有 所差異。 測試環境  地點：辦公室入口  網路傳輸格式：H.264  攝影機類型：百萬畫素網路攝影機 動態畫面：僅有一、兩人出入 (不頻繁) 靜態畫面：無人出入 Frame 速率 (動態畫面) kbps (靜態畫面) kbps 影像規格 影像品質 SXGA FULL 3253 3216 最好 2375 2160 高 1571 1266 一般 基本 1465 2010 1261 最好 1042 1034 高...
  • Page 59 Frame 速率 (動態畫面) kbps (靜態畫面) kbps 影像規格 影像品質 SXGA 1/15 最好 高 一般 基本 最好 高 一般 基本 QVGA 最好 高 一般 基本...

  • Page 60: 附錄 3 常見問題集

    附錄 3 常見問題集 如有更多關於 EagleEyes 的問題，請上官網 www.eagleeyescctv.com/supp_QnA.aspx。 問題 解答 當我在家中或是辦公室時 ， 我可以成功 您尚未成功連上網際網路，您連上的網路為區域網路。請依說明書的指示完成 連上攝影機 ， 即使是沒有無線網路的情 網路設定 ， 說明書下載請至 www.surveillance-download.com/user/m301.swf； 況下。但是一旦離開家裡或是辦公室， 我卻無法從手機 (連上 3G 網路) 或是 或是建議您與當地安裝商或當地供應商聯繫，協助安裝事宜。因為網路設定對 桌電 (連上網路) 進入攝影機，為什 於初次設定的人而言，難度較高。 麼？ 影像的流暢度會受到區域網路上傳頻寬、Router 的硬體效能、攝影機下載頻 寬和畫面複雜度等因素有關。  (建議設定) 如需看到非常流暢的影像，解析度 影像看起來很不流暢。為什麼？ 請選取 [QVGA]；如需看到最好的畫質呈現，解析度請選取 [SXVGA]；如對...
