809T - 811T

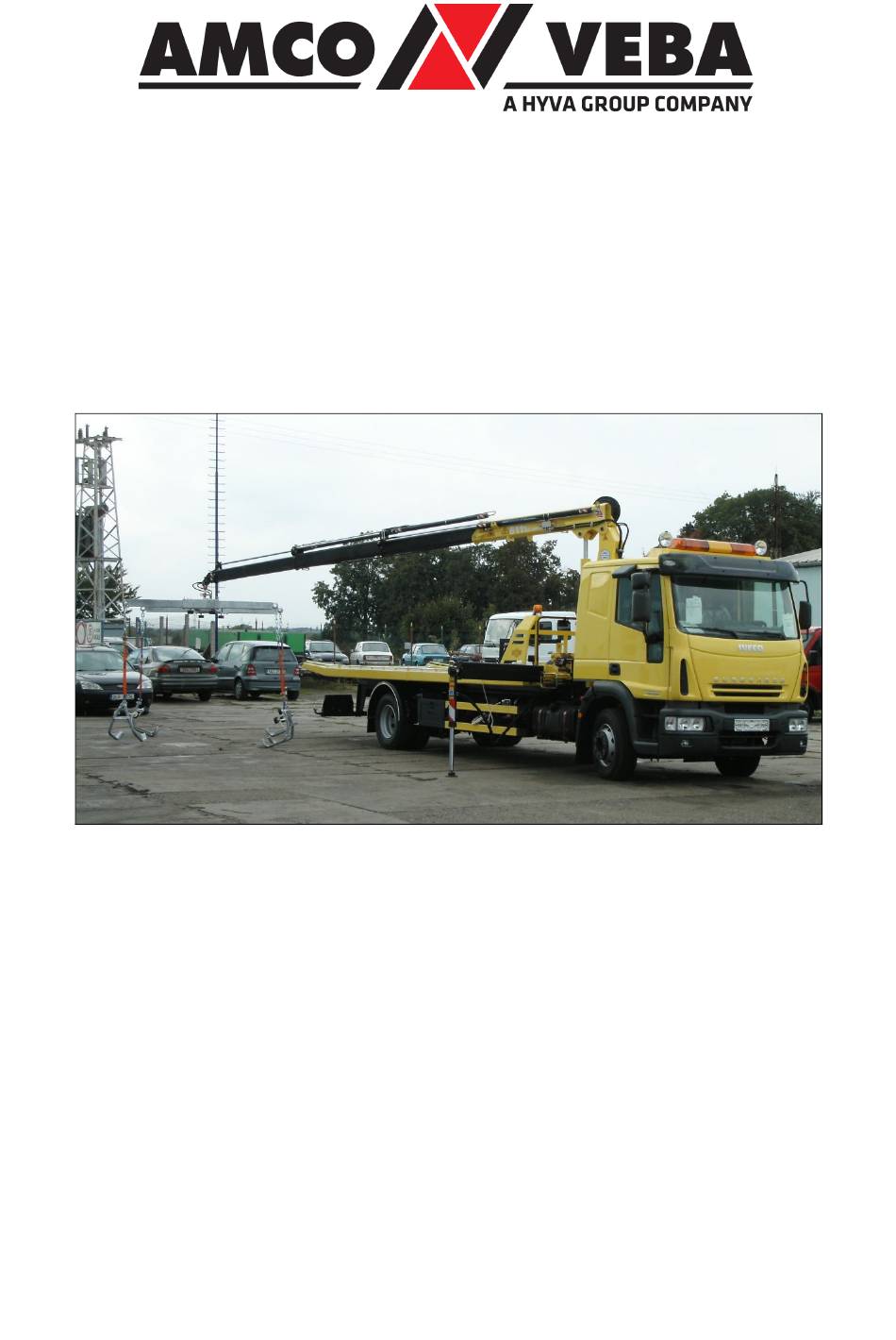

MANUALE AVVERTENZE, USO E MANUTENZIONE
(ISTRUZIONI ORIGINALI)
WARNING, OPERATING AND MAINTENANCE MANUAL
(ORIGINAL INSTRUCTIONS)
ANWEISUNGS-, BEDIENUNGS- UND WARTUNGSHANDBUCH
(ORIGINALANLEITUNGEN)
7881970-08
12/2017
