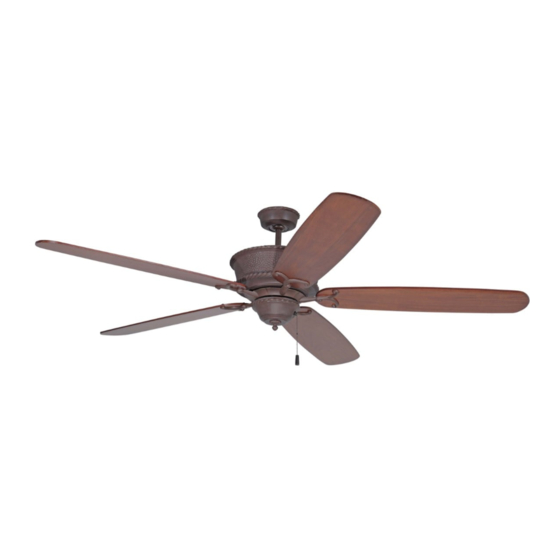

Riata Grande 70

Installation Guide

For Model:

DCRT70

LISTED FOR

DAMP LOCATION

4009218

net weight of fan: 19.40 lb (8.8 kg)

READ THESE INSTRUCTIONS

AND SAVE THEM FOR FUTURE USE

Need help?

Do you have a question about the Riata Grande 70 and is the answer not in the manual?

Questions and answers

Summary of Contents for Craftmade Riata Grande 70

Page 1: Table Of Contents
READ THESE INSTRUCTIONS AND SAVE THEM FOR FUTURE USE Riata Grande 70 Installation Guide For Model: DCRT70 Table of Contents: Safety Tips. pg. 1 Unpacking Your Fan. pg. 2 Parts Inventory. pg. 2 Installation Preparation. pg. 3 Hanging Bracket Installation. pg. 3 Fan Assembly.
Page 2: Safety Tips
SAFETY TIPS. WARNING: To reduce the risk of electrical shock, turn off the electricity to the fan at the main fuse box or circuit panel before you begin the fan installation or before servicing the fan or installing accessories. READ ALL INSTRUCTIONS AND SAFETY INFORMATION CAREFULLY BEFORE INSTALLING YOUR FAN AND SAVE THESE INSTRUCTIONS.
Page 3: Unpacking Your Fan
1. Unpacking Your Fan. Carefully open the packaging. Remove items from Styrofoam inserts. Remove motor housing and place on carpet or Styrofoam to avoid damage to finish. Do not discard fan carton or Styrofoam inserts should this fan need to be returned for repairs. Check against parts inventory that all parts have been included.
Page 4: Installation Preparation
3. Installation Preparation. blade edge To prevent personal injury and damage, ensure inches that the hanging location allows the blades a 7 feet (76cm) (2.13m) clearance of 7 feet (2.13m) from the floor and 30in. (76cm) from any wall or obstruction. 12ft.
Page 5: Fan Assembly. Pgs
set screw 5. Fan Assembly. stop pin Remove hanging ball from downrod provided by loosening set screw on hanging ball. Remove pin and hanging ball clip. Lower hanging ball and remove stop pin. Then slide hanging ball off downrod. [Refer to diagram 1.] clip Remove vice from safety cable by loosening the screw and nut on the vice.
Page 6: Wiring. Pgs
5. Fan Assembly. (cont.) With the hanging bracket secured to the outlet box and safety cable loop wood able to support the fan, you are now ready to hang your ceiling fan. Grab the fan firmly with two hands. Slide downrod joist through opening in hanging bracket and let hanging ball rest on the hanging bracket.
Page 7: Canopy Assembly
6. Wiring. (cont.) outlet box PLEASE NOTE: Wall and/or remote conrol must wall control be used for fan to operate. If you do not wish to use the wall control, please proceed to Section 7 below to continue with fan installation. IN ORDER TO WIRE WALL CONTROL, remove green/ bare...
Page 8: Blade Assembly
8. Blade Assembly. motor housing WARNING: To reduce the risk of serious bodily injury, DO NOT use power tools to assemble the blades. If overtightened, blades may crack and blade attachment break. screws and washers plastic motor Time Saver: Washers for blade screws can be set lock on each blade screw prior to installing blades.
Page 9: Automated Learning Process./Activating Code
10. Automated Learning Process./Activating Code. REMOTE WALL CONTROL CONTROL LED LIGHT FAN OFF LED LIGHT IMPORTANT: Remote and wall FAN OFF controls must be FAN SPEED FAN SPEED S NC R ONI ED with REVERSE fan in order to REVERSE UP LIGHT properly function.
Page 10: Testing Your Fan
11. Testing Your Fan. It is recommended that you test fan before finalizing installation. Test wall control (optional installation) by locating ON/OFF slider switch on wall control, then set to ON position. Test light ON/OFF and then test fan speeds. Next, locate remote control. Start with the lights OFF and test the light ON/OFF function button.
Page 11: Troubleshooting
Service at 1-800-486-4892 to arrange for return of fan. 1. Check power to wall switch/wall control. Return fan, shipping prepaid, to Craftmade. We will repair 2. Check to be sure wall control (optional use) is wired or ship you a replacement fan, and we will pay the return properly.
Page 12 LEER ESTAS INSTRUCCIONES Y GUARDARLAS PARA UTILIZACION FUTURA Riata Grande 70 Guía de instalación Para modelo: Indice de materias: DCRT70 Sugerencias de seguridad. Pág. 1 Desempaquetado del ventilador. Pág. 2 Inventario de piezas. Pág. 2 Preparación para la instalación. Pág. 3 Instalación del soporte de montaje.
Page 13 SUGERENCIAS DE SEGURIDAD. ADVERTENCIA: Para evitar la posibilidad de una descarga eléctrica, desconectar la corriente en la caja de fusibles principal o el interruptor protector antes de iniciar la instalación del ventilador o antes de repararlo o instalar accesorios. LEER TODAS LAS INSTRUCCIONES E INFORMACIÓN DE SEGURIDAD CUIDADOSAMENTE ANTES DE INSTALAR SU VENTILADOR Y GUARDAR ESTAS INSTRUCCIONES.
Page 14 1. Desempaquetado del ventilador. Abrir el empaque cuidadosamente. Sacar los artículos del embalaje. Sacar el motor y ponerlo en una alfombra o en el embalaje para evitar rayar el acabado. Guardar la caja de cartón o el empaquetamiento original en caso de que tenga que mandar el ventilador para alguna reparación.
Page 15 3. Preparación para la instalación. borde del aspa Para prevenir daño corporal y otros daños, estar seguro 76cm de que el lugar en donde va a colgar el ventilador le 2,13m permite un espacio libre de 2,13m (7 pies) entre las pulg.) (7 pies) puntas de las aspas y el piso y 76cm (30 pulg.) entre las...
Page 16 perno tornillo 5. Ensamblaje del ventilador. de tope de fijación Para quitar la bola que sirve para colgar del tubo provisto aflojar el tornillo de fijación de la bola que sirve para colgar. bola que Quitar el perno y la clavija. Bajar la bola que sirve para colgar sirve para y quitar la bola que sirve para colgar del tubo deslizándola.
Page 17 5. Ensamblaje del ventilador. (cont.) viga de madera bucle del cable de seguridad Ya que esté sujetado el soporte de montaje a la caja de salida y capaz de apoyar el ventilador, usted está listo para colgar el ventilador. Agarrar el ventilador firmemente con las dos manos. Deslizar el tubo por la abertura del soporte de montaje y dejar que se detenga la bola en el soporte de montaje.
Page 18 6. Instalación eléctrica. (cont.) FAVOR DE DARSE CUENTA: Hay que utilizar el control control de pared y/o el control remoto para que funcione el caja de salida de pared ventilador. Si no desea utilizar el control de pared, favor de pasar a la sección 7 más abajo para seguir con la instalación del ventilador.
Page 19 8. Colocación de las aspas. bastidor del motor ADVERTENCIA: para reducir el riesgo de lesiones corporales graves, NO utilice herramientas eléctricas para ensamblar las aspas. Si aprieta demasiado las aspas, estas podrían agrietarse y quebrarse. tornillos y arandelas Para ahorrar tiempo: Se pueden poner las arandelas en los para fijar el aspa tornillos que son para las aspas antes de colocar las aspas.
Page 20 10. Proceso de aprendizaje automático./Activar el código. CONTROL REMOTO CONTROL APAGADO DEL APAGADO DEL VENTILADOR DE PARED VENTILADOR LUZ LED VELOCIDAD DEL VELOCIDAD DEL VENTILADOR VENTILADOR IMPORTANTE: Hay que SINCRONIZAR el REVERSA REVERSA control remoto y el control de pared con el LUZ SUPERIOR SUPERIOR ventilador para que...
Page 21 11. Verificación del funcionamiento del ventilador. Se le recomienda poner el ventilador a prueba antes de terminar la instalación. Poner a prueba el control de pared (instalación opcional) localizando el interruptor corredero de APAGADO y ENCENDIDO en el control de pared, luego ponerlo en posición de ENCENDIDO (ON).
Page 22 Craftmade pagará los gastos de envío de regreso. 6. Asegurarse de que los conmutadores de control remoto GARANTÍA LIMITADA DE 6 AÑOS hasta DE POR VIDA:...
