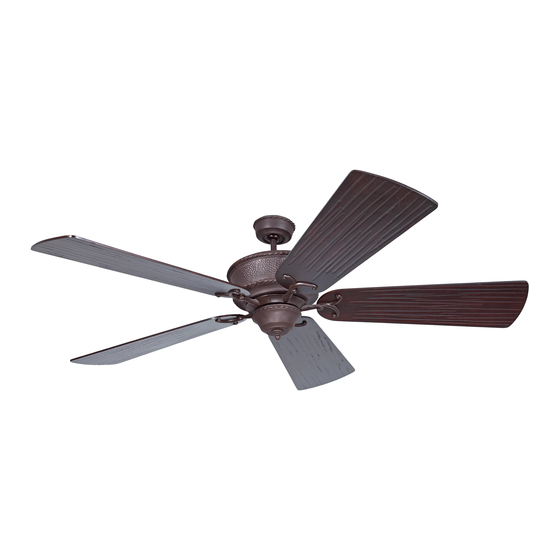

Craftmade Riata Installation Manual

Hide thumbs

Table of Contents

Available languages

Quick Links

Download this manual

Riata

Installation Guide

For Model:

RT52

4007498

net weight of fan: 23.32 lb (10.58 kg)

READ THESE INSTRUCTIONS

AND SAVE THEM FOR FUTURE USE

Need help?

Do you have a question about the Riata and is the answer not in the manual?

Questions and answers

Summary of Contents for Craftmade Riata

Page 1: Table Of Contents

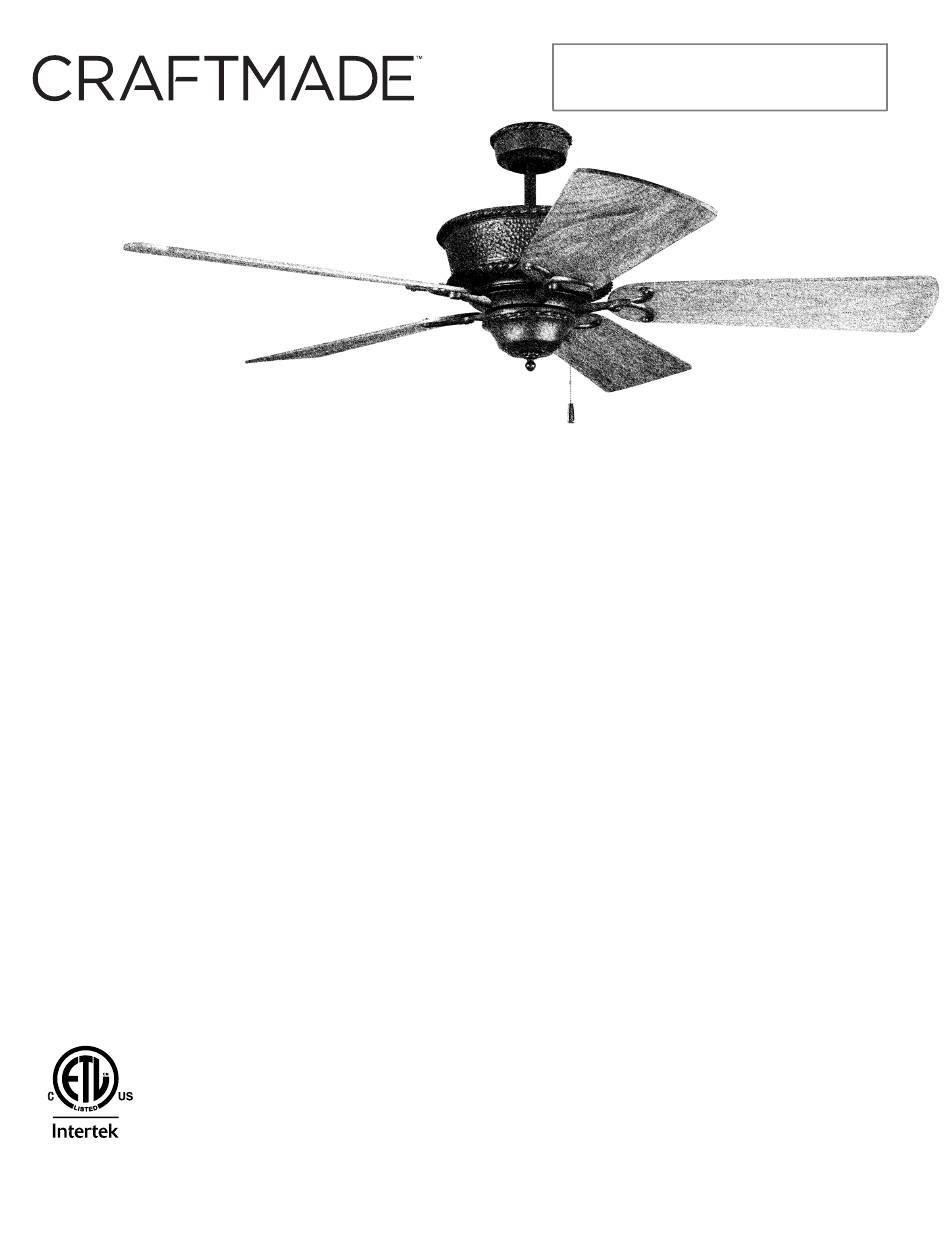

READ THESE INSTRUCTIONS AND SAVE THEM FOR FUTURE USE Riata Installation Guide For Model: Table of Contents: RT52 Safety Tips. pg. 1 Unpacking Your Fan. pg. 2 Parts Inventory. pg. 2 Installation Preparation. pg. 3 Hanging Bracket Installation. pg. 3 Fan Assembly.
Page 2: Safety Tips
SAFETY TIPS. WARNING: To reduce the risk of electrical shock, turn off the electricity to the fan at the main fuse box or circuit panel before you begin the fan installation or before servicing the fan or installing accessories. READ ALL INSTRUCTIONS AND SAFETY INFORMATION CAREFULLY BEFORE INSTALLING YOUR FAN AND SAVE THESE INSTRUCTIONS.
Page 3: Unpacking Your Fan
1. Unpacking Your Fan. Carefully open the packaging. Remove items from Styrofoam inserts. Remove motor housing and place on carpet or Styrofoam to avoid damage to finish. Do not discard fan carton or Styrofoam inserts should this fan need to be returned for repairs.
Page 4: Installation Preparation
3. Installation Preparation. blade edge To prevent personal injury and damage, ensure inches that the hanging location allows the blades a 7 feet (76cm) clearance of 7 feet (2.13m) from the floor and (2.13m) 30in. (76cm) from any wall or obstruction. This fan is suitable for room sizes up to 400 12ft.
Page 5: Fan Assembly. Pgs
5. Fan Assembly. set screw stop pin Remove hanging ball from downrod provided by loosening set screw on hanging ball. Remove pin and clip. Lower hanging ball and remove stop pin. hanging ball Slide hanging ball off of the downrod. [Refer to diagram 1.] Loosen yoke set screws and nuts at top of motor clip...
Page 6: Wiring
wood 5. Fan Assembly. (cont.) ceiling joist With the hanging bracket secured to the outlet box and safety cable loop able to support the fan, you are now ready to hang your fan. Grab the fan firmly with two hands. Slide downrod through opening in hanging bracket and let hanging ball rest on the hanging bracket.
Page 7: Canopy Assembly
7. Canopy Assembly. Locate 2 screws on underside of hanging bracket hanging bracket and remove screw closest to the open end of the screw hanging bracket. Partially loosen the other screw. Lift canopy to hanging bracket. Place rounded part of slotted hole in canopy over loosened screw in canopy hanging bracket and push up.
Page 8: Switch Housing Assembly
motor housing 9. Switch Housing Assembly. Loosen 3 screws on fitter plate (on underside of motor housing). Connect male plug from motor housing to female plug from switch housing, matching up the colors on the male plug with the colors on the female plug. Make sure plugs fitter male plug connect tightly.
Page 9: Troubleshooting
Service at 1-800-486-4892 to arrange for return of fan. 1. Check wall switch to fan. Return fan, shipping prepaid, to Craftmade. We will repair 2. Verify that reverse switch is set completely or ship you a replacement fan, and we will pay the return in either direction.
Page 10 LEER ESTAS INSTRUCCIONES Y GUARDARLAS PARA UTILIZACION FUTURA Riata Guía de instalación Para modelo: Índice de materias: RT52 Sugerencias de seguridad. Pág. 1 Desempaquetado del ventilador. Pág. 2 Inventario de piezas. Pág. 2 Preparación para la instalación. Pág. 3 Instalación del soporte de montaje. Pág. 3 Ensamblaje del ventilador.
Page 11 SUGERENCIAS DE SEGURIDAD. ADVERTENCIA: para evitar la posibilidad de una descarga eléctrica, desconectar la corriente en la caja de fusibles principal o el interruptor protector antes de iniciar la instalación del ventilador o antes de repararlo o instalar accesorios. LEER TODAS LAS INSTRUCCIONES E INFORMACIÓN DE SEGURIDAD CUIDADOSAMENTE ANTES DE INSTALAR SU VENTILADOR Y GUARDAR ESTAS INSTRUCCIONES.
Page 12 1. Desempaquetado del ventilador. Abrir el empaque cuidadosamente. Sacar los artículos del embalaje. Sacar el motor y ponerlo en una alfombra o en el embalaje para evitar rayar el acabado. Guardar la caja de cartón o el empaquetamiento original en caso de que tenga que mandar el ventilador para alguna reparación.
Page 13 3. Preparación para la instalación. borde del aspa Para prevenir daño corporal y otros daños, estar seguro de que el lugar en donde va a colgar el ventilador le 76cm permite un espacio libre de 2,13m (7 pies) entre las 2,13m pulg.) puntas de las aspas y el piso y 76cm (30 pulg.) entre las...
Page 14 5. Ensamblaje del ventilador. perno tornillo de tope de fijación Quitar la bola que sirve para colgar del tubo, aflojando el tornillo de fijación de la bola que sirve bola que sirve para para colgar. Quitar el perno y la clavija. Bajar la bola colgar que sirve para colgar y sacar el perno de tope.
Page 15 5. Ensamblaje del ventilador. (cont.) viga de Ya que esté sujeto el soporte de montaje a la caja de salida y madera capaz de apoyar el ventilador, usted está listo para colgar el bucle del cable ventilador. Agarrar el ventilador firmemente con las dos de seguridad manos.
Page 16 7. Colocación de la cubierta decorativa. Localizar los 2 tornillos en la parte inferior del soporte soporte de de montaje y quitar el tornillo que está localizado más montaje cerca del extremo abierto del soporte de montaje. tornillo Aflojar parcialmente el otro tornillo. Elevar la cubierta decorativa hasta el soporte de montaje.
Page 17 9. Instalación de la caja de encendido. bastidor del motor Aflojar los 3 tornillos de la placa de conexión (en la parte inferior del bastidor del motor). Conectar el enchufe macho del bastidor del motor al enchufe hembra de la caja de encendido, haciendo coincidir los colores en el enchufe macho con los del enchufe hembra para que se encajen.
Page 18 Craftmade. Nosotros repararemos el motor al comprador o le enviaremos uno de reemplazo Problema: el ventilador se tambalea. y Craftmade pagará los gastos de envío de regreso. Soluciones: GARANTIA LIMITADA DE 6 AÑOS hasta DE POR VIDA: 1. Usar el juego para balancear las aspas CRAFTMADE reparará...
