Installation Manual
BETTER BY DESIGN
P.O. Box 1037
650 S. Royal Lane, Suite 100
Coppell, TX 75019
(800) 486-4892
8:00 to 5:00 CST (Central Standard Time)
Toll Free Fax: (877) 304-1728
email: customerservice@craftmade.com
www.craftmade.com
MEJOR DISEÑO
P. O. Box 1037
650 S. Royal Lane, Suite 100
Coppell, TX 75019 EE.UU.
(800) 486- 4892
8:00 a 5:00 CST (Hora local central)
Número de fax sin cargo: (877) 304-1728
Correo electrónico: customerservice@craftmade.com
www.craftmade.com
UNE CONCEPTION EXCEPTIONNELLE
P. O. Box 1037
650 S. Royal Lane, Suite 100
Coppell, TX 75019 EE.UU.
de 8 heures à 17 heures (Heure standard du centre)
Numéro de télécopieur gratuit : (877) 304-1728
Email: customerservice@craftmade.com
www.craftmade.com
®
®
®
P252
Installation Instructions
Models: AT52, CV52, CXL52,
FI52, MI52, P252,
PX52, SN52

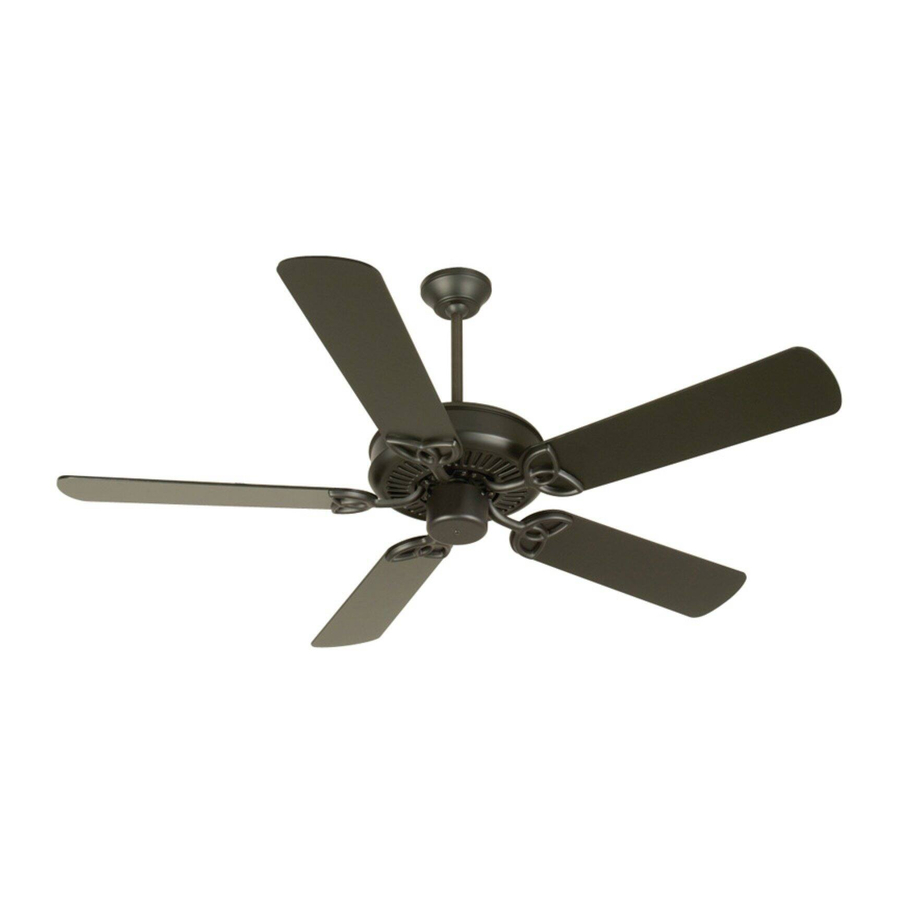

AT52
CV522
MI52
P252
Ceiling Fans
FI52
SN52
PX52
BETTER BY DESIGN
®
Advertisement
Table of Contents
Related Manuals for Craftmade AT52
Summary of Contents for Craftmade AT52
-
Page 1: Installation Instructions
Coppell, TX 75019 EE.UU. de 8 heures à 17 heures (Heure standard du centre) Numéro de télécopieur gratuit : (877) 304-1728 Email: customerservice@craftmade.com www.craftmade.com Ceiling Fans P252 Installation Instructions Models: AT52, CV52, CXL52, FI52, MI52, P252, PX52, SN52 AT52 CV522 MI52 P252 FI52... -
Page 2: Problèmes Fréquents
For safety and best operating results, we recommend that you have a qualified electrician assemble and install your fan. WARNING: To reduce the risk of fire or electric shock, do not use this fan with any solid state speed control device. -
Page 3: What You Have
Figure C Parts 1. Mounting Bracket 2. Down Rod Assembly 6" Rod Supplied 3. Canopy 4. Flange Cover 5. Fan Housing & Motor 6. Blade arms 7. Blades (sold separately) Vert 8. Switch Housing Assembly Blanc 9. Balance Kit Screw Package S1. -
Page 4: Connexions Électriques
Preparation Important: When using an existing outlet box, be sure the box is securely attached to the building structure and can support the full weight of the fan. Failure to do so can result in serious injury or death. Step 1 Turn off circuit breakers and wall switch to the fan supply line leads. - Page 5 Remove Assembly hanging ball from (#2) downrod and save all parts. Insert fan wires through downrod. Screw downrod into top of fan motor housing, being careful that wires are pulled through. Support Beam Outlet Box (A) Mounting Bracket (1)
- Page 6 5 & 6 above could result in the fan loosening and possibly falling. 1. Pour installer l'assemblage de boîtier d'interrupteur (n° 8), repérez les prises de câblage modulaire (A) et (B). L'une d'entre elles sort de la plaque de montage (E), au bas du corps du ventilateur et l'autre sort du boîtier...
- Page 7 Serrez fermement les vis. 6) et la pale (n 7) de For added security, attach safety cable from fan unit to "J" hook (S10) in ° ° outlet box. Secure by looping zip tie (S11) through safety cable and "J"...
- Page 8 Step 8 1. Connect fan wires to ceiling wires: white fan wire to white outlet wire, black to black and green to green. Wire connectors (S6) are provided for your convenience. If an additional blue wire is present then also connect the blue wire to the black wire.
-
Page 9: Top View
Fil de terre (vert) On Sentry model, install 4- 25 watt candelabra bulbs (included) into top Fil de terre de of fan motor (#5) as shown in figure below. la boîte de sortie Fil de terre de la tige de suspension... -
Page 10: Blade Installation
« acceptable for fan support » (prise en charge de ventilateur) et utilisez les vis de montage fournies avec la boîte de sortie. La plupart des boîtes de sortie utilisées avec les dispositifs d'éclairage ne prennent pas en charge les ventilateurs et doivent être... - Page 11 (A) and (B). One extends from the mounting plate (E) on bottom of fan body and one extends from the Switch Housing (#8). Align the two plugs so the latch on the side of the plugs will engage when pushed together.
-
Page 12: Optional Light Kit Installation
Light Pull Chain Slide Switch CAUTION Even if your fan is mounted with the blades more than 7 feet from the floor, be careful to avoid placing your raised arms or any object in the path of the blades. Avant de fixer le support de montage, vissez le crochet en «J» (S10) sur la boîte de sortie du plafond, pour qu’il serve de dispositif de soutien... -
Page 13: Electrical Connections
(7 pi) du sol. min. Connect black and blue (if provided) fan wires to black outlet wire. Connect white fan wire to white outlet wire and green grounding lead wire from the grounding conductor to the supply circuit (see figure A). -
Page 14: Composants Inclus
3. Check the weight of blades. All our blades are weighed on electronic scales. The weight is marked on the reverse side of the fan blade near the motor end. All of the blades should be the same weight to prevent fan from wobbling. -
Page 15: Instrucciones De Instalación
2 po X 4 po entre les poutrelles du plafond pour y accrocher le ventilateur Outils nécessaires à l'installation 1. Tournevis Phillips 2. Clé réglable Instrucciones de instalación Modelos: AT52, CV52, CXL52, FI52, MI52, P252, PX52, SN52 AT52 MI52 3. Pince à becs pointus... -
Page 16: Instructions D'installation
7. Para aminorar el riesgo de un incendio, choque eléctrico o lesión personal, móntelo a una caja de salida adecuada para soportar el ventilador ("Acceptable for Fan Support") y utilice los tornillos de montaje incluidos con la caja de salida. -
Page 17: Componentes Incluidos
El peso aparece en el reverso del aspa cerca del extremo del motor. Todas las aspas deben tener el mismo peso para evitar que el ventilador se balancee. 4. Se adjunta un paquete de balanceo, si es necesario. Modelo del Producto El Peso (lbs) AT52 CXL42 FI52 20.1 P252 21.3... -
Page 18: Conexiones Eléctricas
Determine el método de montaje a usar. A. Montaje con vara hacia abajo B. Montaje angular Pieza Craftmade 45AD (consulte al distribuidor) IMPORTANTE: Si utiliza el método de montaje angular, revise que el ángulo del cielo raso no supere los 35°. Los ángulos mayores de 35°... -
Page 19: Instrucciones De Uso
Instalación opcional del juego de iluminación Quite los tres tornillos situados al lado del cubo del interruptor (como se muestra en la ilustración abajo). Quite la cubierta del cubo y expulse el interruptor central. Con cuidado, ensarte los cables del juego de iluminación a través del orificio central situado en la cubierta del cubo. - Page 20 Paso 6 Sitúe la vara hacia abajo de manera que el agujero en la misma quede alineado con el agujero en el acoplamiento del motor. Inserte el perno de seguridad (S7) en el acoplamiento y la vara hacia abajo e instale la tuerca. Apriete bien.
- Page 21 Amarra (S11) Cable de seguridad ADVERTENCIA: Móntelo en la caja de salida marcada “acceptable for fan support” (aceptable como soporte del ventilador) con los tornillos suministrados con la caja para reducir el riesgo de incendio o lesiones personales. La mayoría de las cajas de salida de uso común para el soporte de portalámparas no son...
- Page 22 Paso 8 1. Conecte los cables del ventilador a los del techo: el cable blanco del ventilador con el cable blanco de salida, negro con negro y verde con verde. Se incluyen los conectores de cables (S6) para su conveniencia. Si hay un cable azul adicional, conéctelo también con el cable negro.
