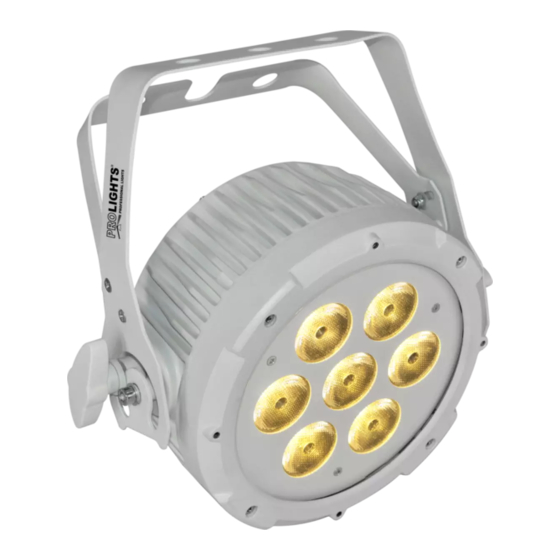

- Page 1 LUMIPAR7VWPRO SUPER SLIM LED PAR Manuale Utente User Manual...
- Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.
-
Page 3: Table Of Contents
3. 15 Calibrazione bianco 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Sostituzione fusibile 4. 3 Risoluzione dei problemi Certificato di garanzia Contenuto dell'imballo: • LUMIPAR7VWPRO • Staffa di fissaggio (2pz.) • Cavo di alimentazione • Manuale utente... -
Page 4: Sicurezza
LUMIPAR7VWPRO ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla . -
Page 5: Informazioni Generali
LUMIPAR7VWPRO INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce. -
Page 6: Introduzione
LUMIPAR7VWPRO - 1 - INTRODUZIONE 1.1 DESCRIZIONE LUMIPAR7VWPRO è un proiettore LED dal design superslim e dall’elevata efficienza luminosa attraverso l’impiego di 7LED 6W ColdWhite e WarmWhite. Il design ultra-sottile ed il funzionamento privo di ventole, rendono LUMIPAR7VWPRO un’innovazione rispetto ai tradizionali proiettori a fusto PAR, garantendo un pieno controllo di temperatura colore, per un passaggio dalle tonalità... -
Page 7: Elementi Di Comando E Di Collegamento
LUMIPAR7VWPRO 1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO MENU DOWN ENTER FUSE DMX IN DMX OUT POWER IN POWER OUT LumiPar 7 VWPRO SAFETY ROPE Fig.2 1. STAFFA DI MONTAGGIO 7. ALLOGGIAMENTO FUSIBILE in caso di rottura 2. MANOPOLA DI FISSAGGIO per la staffa di... -
Page 8: Installazione
- 2 - INSTALLAZIONE 2.1 MONTAGGIO LUMIPAR7VWPRO può essere collocato su un piano solido. Inoltre, grazie alle possibilità di fissaggio sulla doppia staffa (fig.3), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio oc- corrono dei supporti robusti per il montaggio. -
Page 9: Funzioni E Impostazioni
- 3 - FUNZIONI E IMPOSTAZIONI 3.1 FUNZIONAMENTO Per accendere il LUMIPAR7VWPRO, inserire la spina del cavo di alimentazione in una presa di rete (240V~ 50Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonomamente il suo programma. -
Page 10: Struttura Menu
LUMIPAR7VWPRO 3.3 STRUTTURA MENU MENU (LEVEL 1) (LEVEL 2) (LEVEL 3) REMARK Auto Auto Speed < Auto 1 > < Auto 1 > < 100 > < Auto 2 > < 100 > < Auto 3 > < 100 >... -
Page 11: Modalità Auto Show
• Sull’unità master selezionare il programma desiderato come indicato al paragrafo 3.4. • Servirsi dei connettori DMX del LUMIPAR7VWPRO e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di effettuare una terminazione come mostrato a pagina 13. -
Page 12: Collegamento
3.8 CONFIGURAZIONE CANALI DMX Il LUMIPAR7VWPRO dispone di diverse configurazioni dei canali DMX a cui si può accedere dal pannello di controllo. • Premere il tasto MENU fino a quando sul display non appare [CHANNEL], quindi premere il tasto ENTER. -
Page 13: Collegamenti Della Linea Dmx
LUMIPAR7VWPRO 3.10 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT... -
Page 14: Tabella Canali Dmx
LUMIPAR7VWPRO 3.12 TABELLA CANALI DMX CH Function in CH2 mode Value CH Function in CH3 mode Value WARM WHITE MASTER DIMMER 0% - 100% 000 - 255 0% - 100% 000 - 255 COOL WHITE WARM WHITE 0% - 100%... -
Page 15: Funzioni Dispositivo
LUMIPAR7VWPRO 3.13 FUNZIONI DISPOSITIVO Per il LUMIPAR7VWPRO è possibile accedere alle seguenti funzioni dispositivo: Dimmer • Per entrare nella modalità dimmer e scegliere e simulare diverse curve dimming, premere il tasto MENU ripetutamente fino a quando sul display non compare [DIM MODE], quindi premere il tasto ENTER. -
Page 16: Calibrazione Bianco
LUMIPAR7VWPRO 3.15 CALIBRAZIONE BIANCO Per impostare il bilanciamento del bianco intervenendo sui parametri WarmWhite [W] e il ColdWhite [C]. • Premere il tasto MENU fino a quando sul display non appare [WHITE BALANCE], quindi premere il tasto ENTER. • Selezionare il canale WarmWhite [W] e il ColdWhite [C] attraverso i tasti UP/DOWN. -
Page 17: Manutenzione
LUMIPAR7VWPRO - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata. - Page 18 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
-
Page 19: Lumipar7Vwpro
3. 14 Fixure information 3. 15 White calibration 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Fuse replacement 4. 3 Trouble shooting Warranty Packing content • LUMIPAR7VWPRO • Mount bracket (2pc.) • Power cable • User manual... -
Page 20: General Instructions
LUMIPAR7VWPRO WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with . -
Page 21: General Information
LUMIPAR7VWPRO GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods. -
Page 22: Introduction
- 1 - INTRODUCTION 1.1 DESCRIPTION LUMIPAR7VWPRO is a superslim LED fixtures equipped with 7 x 6W high-power Warm+Cold white LEDs. Its super-slim and fan-free design makes LUMIPAR7VWPRO a multipurpose fixture, ideal to replace the traditional Parcans offering theatrical-quality whites and tints that render pigments and skin tones in their natural appearance. -
Page 23: Operating Elements And Connections
LUMIPAR7VWPRO 1.3 OPERATING ELEMENTS AND CONNECTIONS MENU DOWN ENTER FUSE DMX IN DMX OUT POWER IN POWER OUT LumiPar 7 VWPRO SAFETY ROPE Fig.2 1. MOUNTING BRACKET 7. FUSE OLDER in the event of breakage, always 2. LOCKING KNOB for the mounting bracket replace the fuse with the same type and 3. -
Page 24: Installation
- 2 - INSTALLATION 2.1 MOUNTING LUMIPAR7VWPRO may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight. -
Page 25: Functions And Settings
LUMIPAR7VWPRO - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION Connect the supplied main cable to a socket (100-240 VAC-50/60 Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession. -
Page 26: Menu Structure
LUMIPAR7VWPRO 3.3 MENU STRUCTURE MENU (LEVEL 1) (LEVEL 2) (LEVEL 3) REMARK Auto Auto Speed < Auto 1 > < Auto 1 > < 100 > < Auto 2 > < 100 > < Auto 3 > < 100 >... -
Page 27: Auto Show Mode
LUMIPAR7VWPRO M & S Mode M & S Mode < Master > < Master > < Slave > White Balance Value Balance < W = 255 > < W = 255 > < C = 255 > < C = 255 >... -
Page 28: Linking
• Press the MENU button to go back or to meet the waiting time to exit the setup menu. To able to operate the LUMIPAR7VWPRO with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the LUMIPAR7VWPRO. -
Page 29: Connection Of The Dmx Line
LUMIPAR7VWPRO 3.10 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket... -
Page 30: Dmx Control
LUMIPAR7VWPRO 3.12 DMX CONTROL CH Function in CH2 mode Value CH Function in CH3 mode Value WARM WHITE MASTER DIMMER 0% - 100% 000 - 255 0% - 100% 000 - 255 COOL WHITE WARM WHITE 0% - 100% 000 - 255... -
Page 31: Fixture Settings
LUMIPAR7VWPRO 3.13 FIXTURE SETTINGS It is possible to change the parameter value in the following way: Dimmer • Enter in Dimmer mode to select specific dimming curve, press the button MENU so many times until shows [DIM MODE], and press the button ENTER to confirm. -
Page 32: White Calibration
LUMIPAR7VWPRO 3.15 WHITE CALIBRATION Enter the White balance to adjust the RGB parameter to make different whites. • Press the button MENU so many times until shows [WHITE BALANCE], and press the button ENTER to con- firm. • Select WarmWhite [W] e il ColdWhite [C], through the buttons UP/DOWN. -
Page 33: Maintenance
LUMIPAR7VWPRO - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down. - Page 35 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
- Page 40 Music & Lights S.r.l. entertainment technologies Via Appia km 136,200 - 04020 Itri (LT) ITALY ISO 9001:2008 tel. +39 0771 72190 fax +39 0771 721955 Certified Company www.musiclights.it info@musiclights.it...
