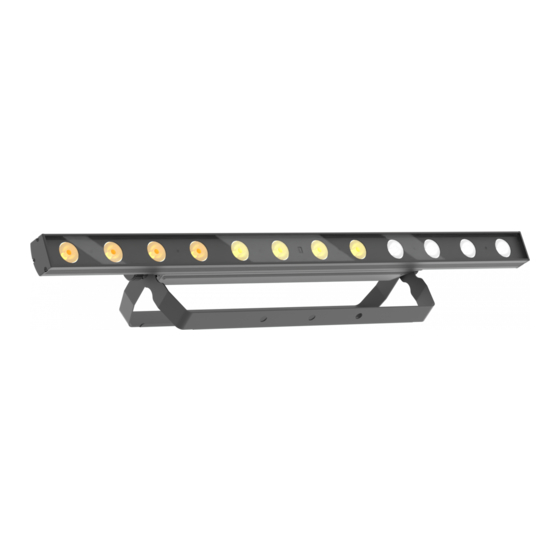

ProLights Tribe LUMIPIX12UQPRO User Manual

Linear led batten
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
LUMIPIX12UQPRO
LINEAR LED BATTEN
MANUALE UTENTE
USER MANUAL
IT - EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Tribe LUMIPIX12UQPRO and is the answer not in the manual?

Questions and answers

Related Manuals for ProLights Tribe LUMIPIX12UQPRO

Summary of Contents for ProLights Tribe LUMIPIX12UQPRO

  • Page 1 LUMIPIX12UQPRO LINEAR LED BATTEN MANUALE UTENTE USER MANUAL IT - EN...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    LUMIPIX12UQPRO INDICE Sicurezza Avvertenze generali Attenzioni e precauzioni per l’installazione 1 Introduzione 1. 1 Descrizione 1. 2 Specifiche tecniche 1. 3 Elementi di comando e di collegamento 2 Installazione 2. 1 Montaggio 3 Funzioni e impostazioni 3. 1 Funzionamento 3. 2 Impostazione base 3.

  • Page 4: Avvertenze Generali

    LUMIPIX12UQPRO ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Introduzione

    LUMIPIX12UQPRO - 1 - INTRODUZIONE 1.1 DESCRIZIONE LUMIPIX12UQPRO è una barra con 12 LED RGBW/FullColor da 8W ad alta efficienza luminosa e in formato da 1mt. Il sistema di gestione è personalizzabile, in linea con le esigenze di utilizzo e grazie al controllo a sezioni che permette di comandare gruppi indipendenti di LED.
  • Page 6 LUMIPIX12UQPRO ELETTRONICA • Dimmer: 0~100% lineare, Elettronico • Curve Dimmer: 4 Curve dimmer regolabili • Strobo/Shutter: 1-28 Hz, elettronico • Temperatura d’esercizio: 0° / 45° • Flicker: Flicker free ALIMENTAZIONE • Power Supply: 100-240V – 50/60Hz • Potenza assorbita (a 230V): 71W •...

  • Page 7: Elementi Di Comando E Di Collegamento

    LUMIPIX12UQPRO 1.3 ELEMENTI DI COMANDO E COLLEGAMENTI DMX IN DMX OUT MENU DOWN ENTER DMX IN DMX OUT MENU ENTER DOWN Pannello Posteriore Fig.2 1. STAFFA DI MONTAGGIO 8. MICROFONO per il comando tramite musica 2. MANOPOLA DI FISSAGGIO per la staffa di 9.

  • Page 8: Montaggio

    LUMIPIX12UQPRO - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il LUMIPIX12UQPRO può essere collocato su un piano solido. Inoltre, grazie alle possibilità di fissaggio sulla doppia staffa (fig.3), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 9: Funzioni E Impostazioni

    LUMIPIX12UQPRO - 3 - FUNZIONI E IMPOSTAZIONI 3.1 FUNZIONAMENTO Per accendere il LUMIPIX12UQPRO, inserire la spina del cavo di alimentazione in una presa di rete (110-240V~/50-60Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonomamente il suo programma. Per spegnere il LUMIPIX12UQPRO, staccare la spina dalla presa di rete. Per maggiore comodità...

  • Page 10: Struttura Menu

    LUMIPIX12UQPRO 3.3 STRUTTURA MENU MENU Remark ð 4 Channel Value (001-512) Default: 9 CH, d 1 ð 7 Channel Value (001-512) Default: 9 CH, d 1 ð 9 Channel Value (001-512) Default: 9 CH, d 1 ð 12 Channel Value (001-512) Default: 9 CH, d 1 ð...

  • Page 11: Autoshow

    LUMIPIX12UQPRO dIM2 dIM3 ð 13 SET Default: ON 3.4 AUTOSHOW Per entrare nella modalità automatica e permettere all’unità di svolgere il suo programma Show autono- mamente: • Premere il tasto MENU fino a quando sul display non appare P--. • Usare i tasti UP/DOWN per selezionare il programma P1 - P14. •...

  • Page 12: Modalità Master/Slave

    LUMIPIX12UQPRO • Utilizzare i tasti UP/DOWN per impostare il valore desiderato 000 - 255. • Premere il tasto ENTER per confermare e passare al successivo colore. • Continuare fino ad ottenere la miscelazione del colore. 3.8 MODALITÀ MASTER/SLAVE Questa modalità consente di collegare in linea più unità LUMIPIX12UQPRO senza un controller. La prima sarà...
  • Page 13 LUMIPIX12UQPRO Numero Indirizzo di Indirizzo DMX Prossimo indirizzo di start Prossimo indirizzo di start Prossimo indirizzo di start canali DMX start (esempio) occupati possibile per unità n°1 possibile per unità n°2 possibile per unità n°3 33-36 33-39 33-41 DMX Address: 33 DMX Address: 42 DMX Address: 51 DMX Address: 60...

  • Page 14: Collegamenti Della Linea Dmx

    LUMIPIX12UQPRO 3.12 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - OUTPUT DMX - INPUT Presa XLR Spina XLR...

  • Page 15: Canali Dmx

    LUMIPIX12UQPRO 3.14 CANALI DMX 4 CANALI 9 CANALI MODE MODE FUNCTION FUNCTION Value Value 4 Ch 9 Ch 0~100% 000 - 255 0~100% 000 - 255 GREEN GREEN 0~100% 000 - 255 0~100% 000 - 255 BLUE BLUE 0~100% 000 - 255 0~100% 000 - 255 WHITE...
  • Page 16 LUMIPIX12UQPRO 17 CANALI MODE MODE FUNCTION FUNCTION Value Value 9 Ch 17 Ch RED 1 DIMMER 0~100% 000 - 255 0~100% 000 - 255 GREEN 1 DIMMER SPEED MODE 0~100% 000 - 255 Preset dimmer speed from display menu 000 - 051 Dimmer speed mode off 052 - 101 BLUE 1...
  • Page 17 LUMIPIX12UQPRO 17 CANALI MODE FUNCTION Value 17 Ch RGB/AUTO PROGRAM No Function 000 - 031 Pulse effect 0%-100% 032 - 063 Pulse effect 100%-0% 064 - 095 Pulse effect 100%-0%-100% 096 - 114 Auto program 1 115 - 122 Auto program 2 123 - 130 Auto program 3 131 - 138...

  • Page 18: Funzione Dimmer

    LUMIPIX12UQPRO 3.15 FUNZIONE DIMMER • Per entrare nella modalità dimmer e scegliere e simulare diverse curve dimming, premere il tasto MENU ripetutamente fino a quando sul display non compare dIM, quindi premere il tasto ENTER. • Premere il tasto UP/DOWN per selezionare OFF - dIM1 - dIM2 - dIM3. •...
  • Page 19 LUMIPIX12UQPRO Per modificare l’effetto di commutazione del programma: • Premere FADE/SNAP sul telecomando. • Fade cambia lentamente l’effetto. Snap cambia rapidamente l’effetto. Per oscurare le luci: • Premere BLACK OUT sul telecomando. • Verranno spente tutte le luci fino alla successiva pressione del pulsante. NOTA - Il telecomando non risponde ad alcun input quando è...

  • Page 20: Manutenzione

    LUMIPIX12UQPRO - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata. •...
  • Page 21 Note...
  • Page 22 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 23 LUMIPIX12UQPRO TABLE OF CONTENTS Safety General instructions Warnings and installation precautions 1 Introduction 1. 1 Description 1. 2 Technical specifications 1. 3 Operating elements and connections 2 Installation 2. 1 Mounting 3 Functions and settings 3. 1 Operation 3. 2 Basic 3.

  • Page 24: General Instructions

    LUMIPIX12UQPRO WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 25: Introduction

    LUMIPIX12UQPRO - 1 - INTRODUCTION 1.1 DESCRIPTION LUMIPIX12UQPRO is a linear colorchanger equipped with 12 high-efficiency RGBW/FullColor LEDs (8W each) in a 1mt format. Control system is customizable allowing “Section Control” and advanced possibili- ties in effect generation as LED video or sound activated arrays. 1.2 TECHNICAL SPECIFICATIONS LIGHT SOURCE •...
  • Page 26 LUMIPIX12UQPRO ELECTRONICS • Dimmer: Linear 0~100% electronic dimmer • Dimmer Curves:4 Different dimming curves available • Strobe/Shutter:1-28 Hz, electronic • Operating Temperature: 0° ~ +45° • Flicker: Flicker free operation ELECTRICAL • Power Supply: 100-240V – 50/60Hz • Power Consumption (at 230V):71 W •...

  • Page 27: Operating Elements And Connections

    LUMIPIX12UQPRO 1.3 OPERATING ELEMENTS AND CONNECTIONS DMX IN DMX OUT MENU DOWN ENTER DMX IN DMX OUT MENU ENTER DOWN Rear panel Fig.2 1. MOUNTING BRACKET 9. CONTROL PANEL with display and 4 button 2. LOCKING KNOB for the mounting bracket used to access the control panel functions 3.

  • Page 28: Installation

    LUMIPIX12UQPRO - 2 - INSTALLATION 2.1 MOUNTING LUMIPIX12UQPRO may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 29: Functions And Settings

    LUMIPIX12UQPRO - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION Connect the supplied main cable to a socket (110-240V~/50-60Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession. To switch off, disconnect the mains plug from the socket.

  • Page 30: Menu Structure

    LUMIPIX12UQPRO 3.3 MENU STRUCTURE MENU Remark ð 4 Channel Value (001-512) Default: 9 CH, d 1 ð 7 Channel Value (001-512) Default: 9 CH, d 1 ð 9 Channel Value (001-512) Default: 9 CH, d 1 ð 12 Channel Value (001-512) Default: 9 CH, d 1 ð...

  • Page 31: Auto Show

    LUMIPIX12UQPRO dIM2 dIM3 ð 13 SET Default: ON 3.4 AUTO SHOW This fixture has a built-in automatic program. To access this, please see the below instructions: • Press the button MENU so many times until shows P--, then press the button ENTER. •...

  • Page 32: Master/Slave Mode

    LUMIPIX12UQPRO 3.8 MASTER/SLAVE MODE This mode will allow you to link up the units together without a controller. Choose a unit to function as the Master. The unit must be the first unit in line; other units will work as slave. •...
  • Page 33 LUMIPIX12UQPRO Number of Start address DMX Address Next possible start Next possible start Next possible start DMX channels (example) occupied address for unit No. 1 address for unit No. 2 address for unit No. 3 33-36 33-39 33-41 DMX Address: 33 DMX Address: 42 DMX Address: 51 DMX Address: 60...

  • Page 34: Connection Of The Dmx Line

    LUMIPIX12UQPRO 3.12 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket Pin1 : GND - Shield Pin2 : - Negative Pin3 : + Positive...

  • Page 35: Dmx Control

    LUMIPIX12UQPRO 3.14 DMX CONTROL 4 CANALI 9 CANALI MODE MODE FUNCTION FUNCTION Value Value 4 Ch 9 Ch 0~100% 000 - 255 0~100% 000 - 255 GREEN GREEN 0~100% 000 - 255 0~100% 000 - 255 BLUE BLUE 0~100% 000 - 255 0~100% 000 - 255 WHITE...
  • Page 36 LUMIPIX12UQPRO 17 CANALI MODE MODE FUNCTION FUNCTION Value Value 9 Ch 17 Ch RED 1 DIMMER 0~100% 000 - 255 0~100% 000 - 255 GREEN 1 DIMMER SPEED MODE 0~100% 000 - 255 Preset dimmer speed from display menu 000 - 051 Dimmer speed mode off 052 - 101 BLUE 1...
  • Page 37 LUMIPIX12UQPRO 17 CANALI MODE FUNCTION Value 17 Ch RGB/AUTO PROGRAM No Function 000 - 031 Pulse effect 0%-100% 032 - 063 Pulse effect 100%-0% 064 - 095 Pulse effect 100%-0%-100% 096 - 114 Auto program 1 115 - 122 Auto program 2 123 - 130 Auto program 3 131 - 138...

  • Page 38: Dimmer

    LUMIPIX12UQPRO 3.15 DIMMER • Enter in Dimmer mode to select specific dimming curve, press the button MENU so many times until shows dIM, and press the button ENTER to confirm. • Press the button UP/DOWN to select OFF - dIM1 - dIM2 - dIM3. •...
  • Page 39 LUMIPIX12UQPRO • Fade will slowly switch the effect. Snap will rapidly switch the effect. To black out the lights: • Press BLACK OUT on the controller. • This will turn off all the lights until the button is pressed again. NOTE - The controller will not respond to any inputs when Black Out is activated.

  • Page 40: Maintenance

    LUMIPIX12UQPRO - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down. •...
  • Page 41 Note...
  • Page 42 Note...
  • Page 43 Note...
  • Page 44 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
