  • Page 1 LUMIPAR18TRI SUPER SLIM LED PAR Manuale Utente User Manual...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    3. 12 Costruzione del terminatore DMX 3. 13 Tabella canali DMX 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Risoluzione dei problemi Certificato di garanzia Contenuto dell'imballo: • LUMIPAR18TRI • Staffa di fissaggio (2pz.) • Manuale utente...

  • Page 4: Sicurezza

    LUMIPAR18TRI ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    LUMIPAR18TRI INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Introduzione

    - 1 - INTRODUZIONE 1.1 DESCRIZIONE LUMIPAR18TRI è un proiettore LED dal design superslim e dall’elevata efficienza luminosa, attraverso l’im- piego di 18LED 3W con calibrazione cromatica Tri-Colour. Il design ultra-sottile ed il funzionamento privo di ventole, rendono LUMIPAR18TRI un’innovazione rispetto ai tradizionali proiettori a fusto PAR, offrendo una maggiore versatilità, rapidità...

  • Page 7: Elementi Di Comando E Di Collegamento

    LUMIPAR18TRI 1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO Fig.1 1. STAFFA DI MONTAGGIO 6. POWER IN spina da pannello VDE per 2. PANNELLO DI CONTROLLO con display e 4 il collegamento ad una presa di rete pulsanti per accesso e gestione delle diverse...

  • Page 8: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO LUMIPAR18TRI può essere collocato su un piano solido. Inoltre, grazie alle possibilità di fissaggio sulla dop- pia staffa (fig.2), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 9: Funzioni E Impostazioni

    - 3 - FUNZIONI E IMPOSTAZIONI 3.1 FUNZIONAMENTO Per accendere il LUMIPAR18TRI, inserire la spina del cavo di alimentazione in una presa di rete (240V~ 50Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonomamente il suo programma.

  • Page 10: Struttura Menu

    NOTA - Nelle modalità C - e P -, non vi è alcun effetto stroboscopico. Per il controllo completo, utilizzare la modalità DMX a 9 canali. FUNZIONAMENTO STANDALONE Il LUMIPAR18TRI dispone di diverse opzioni per il funzionamento senza un controller DMX: 3.4 MODALITÀ AUTOMATICA Per entrare nella modalità automatica e permettere all’unità di svolgere il suo programma Show autono- mamente: • Rimuovere qualsiasi controller DMX collegato all’unità.

  • Page 11: Preset Color

    Per questa modalità è necessatirio impostare correttamente le unità: IMPOSTAZIONE UNITÀ MASTER • Servirsi dei connettori DMX del LUMIPAR18TRI e di un cavo XLR per formare una catena di unità. • Impostare una delle modalità standalone per l’unità master. IMPOSTAZIONE UNITÀ SLAVE • Impostare sulla/e unità...

  • Page 12: Modalità Dmx

    DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indiriz- zo 33 per comandare la funzione del primo canale DMX, si deve impostare sul LUMIPAR18TRI l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue...

  • Page 13: Collegamenti Della Linea Dmx

    LUMIPAR18TRI 3.12 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 14: Tabella Canali Dmx

    LUMIPAR18TRI 3.14 TABELLA CANALI DMX CH Function in CH9 mode Value CH Function in CH9 mode Value DIMMER AUTO SPEED ADJUSTMENT 0% - 100% 000 - 255 Slow - Fast 000 - 255 DIMMER SPEED 0% - 100% 000 - 255...
  • Page 15 LUMIPAR18TRI CH Function in CH4 mode Value DIMMER 0% - 100% 000 - 255 0% - 100% 000 - 255 GREEN 0 - 100% 000 - 255 BLUE 0 - 100% 000 - 255 CH Function in CH3 mode Value...

  • Page 16: Manutenzione

    LUMIPAR18TRI - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.

  • Page 19: Lumipar18Tri

    3. 12 Connection of the DMX line 3. 13 Construction of the DMX termination 3. 14 DMX control 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Trouble shooting Warranty Packing content • LUMIPAR18TRI • Mount bracket (2pc.) • User manual...

  • Page 20: General Instructions

    LUMIPAR18TRI WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 21: General Information

    LUMIPAR18TRI GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 22: Introduction

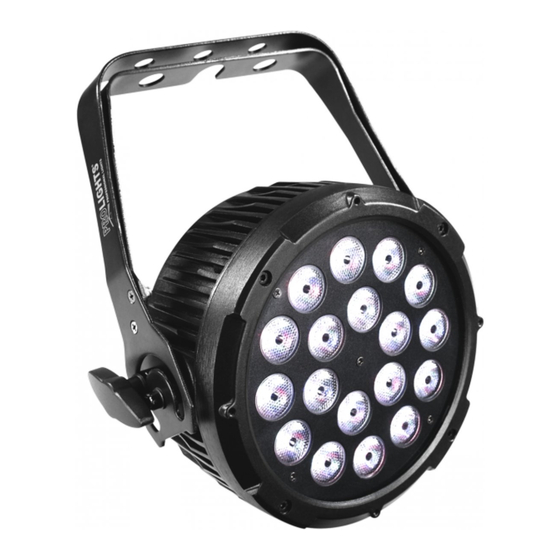

    LUMIPAR18TRI is a superslim LED fixtures equipped with 18 x 3W high-power RGB/FullColor LED. Its super-slim and fan-free design makes LUMIPAR18TRI a multipurpose fixture, ideal to replace the tradi- tional Parcans offering more versatility, easy setup and less carrying volume.

  • Page 23: Operating Elements And Connections

    LUMIPAR18TRI 1.3 OPERATING ELEMENTS AND CONNECTIONS Fig.1 1. MOUNTING BRACKET 5. LOCKING KNOB for the mounting bracket. 2. CONTROL PANEL with display and 4 button 6. POWER IN mains plug for connection to a used to access the control panel functions socket (100-240V 50/60Hz) via the supplied and manage them.

  • Page 24: Installation

    2.1 MOUNTING LUMIPAR18TRI may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 25: Functions And Settings

    LUMIPAR18TRI - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION Connect the supplied main cable to a socket (100-240 VAC-50/60 Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession.

  • Page 26: Menu Structure

    LUMIPAR18TRI 3.3 MENU STRUCTURE MAIN FUNCTION SELECTION SUB-SELECTION DESCRIPTION DMX Address Addr d001 - d512 DMX starting address selection 9 - channel operating mode Personality PERS 4 - channel operating mode: RGB color mixing with dimmer 3 - channel operating mode: RGB color mixing...

  • Page 27: Static Color

    LUMIPAR18TRI • Press MENU button to select Auto Program [P--]. • Press ENTER button. • Using UP/DOWN button, select one of the five programs. • Press ENTER button to confirm. • Press MENU until [S000 - S100] appears on the LED screen.

  • Page 28: Dmx Operation

    3.10 DMX ADDRESSING To able to operate the LUMIPAR18TRI with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the LUMIPAR118TRI.

  • Page 29: Connection Of The Dmx Line

    LUMIPAR18TRI 3.12 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 30: Dmx Control

    LUMIPAR18TRI 3.14 DMX CONTROL CH Function in CH9 mode Value CH Function in CH9 mode Value DIMMER AUTO SPEED ADJUSTMENT 0% - 100% 000 - 255 Slow - Fast 000 - 255 DIMMER SPEED 0% - 100% 000 - 255...
  • Page 31 LUMIPAR18TRI CH Function in CH4 mode Value DIMMER 0% - 100% 000 - 255 0% - 100% 000 - 255 GREEN 0 - 100% 000 - 255 BLUE 0 - 100% 000 - 255 CH Function in CH3 mode Value...

  • Page 32: Maintenance

    LUMIPAR18TRI - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.
  • Page 33 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 36 Music & Lights S.r.l. entertainment technologies Via Appia km 136,200 - 04020 Itri (LT) ITALY ISO 9001:2008 tel. +39 0771 72190 fax +39 0771 721955 Certified Company www.musiclights.it info@musiclights.it...
