S19-2150
EFX20/P/RS
ASSE 1071 & UPC Certified
®
Inlet Connections: 3/4" NPT
Outlet Connection: 1" NPT
Temperature Range: 65˚-90° F
Maximum Pressure: 125 PSI
Inlet Temperature Hot: 120˚-180˚ F
Inlet Temperature Cold: 33˚-80˚ F
Minimum Temperature Differential
(from valve set point): 20˚ F
Flow at 30 psi: 30.3 GPM
Minimum Cold Water Bypass
at 30 psid: 16.9 GPM
Minimum Flow: 3.0 GPM
Maximum Flow with Cold Water
Shut-Off: 1.0 GPM
215-1809 Rev. C; ECN 18-09-010
© 2018 Bradley
Page 1 of 25
2/28/2018
WWW.RESTROOMDIRECT.COM
Raccords d'arrivée : 3/4 po NPT
Raccord de sortie : 1 po NPT
Plage de température : 65 - 90 °F
Pression maximum : 125 lb/po
2
Température d'arrivée, eau chaude : 120 - 180 °F
Température d'arrivée, eau froide : 33 - 80 °F
Différence de température minimum
(à partir de valeur de consigne de robinet) : 20 °F
Débit à 30 psi : 30,3 GPM
Dérivation d'eau froide minimum à 30 psid : 16,9 GPM
Débit minimum : 3,0 GPM
Débit maximum avec arrêt d'eau froide : 1,0 GPM
704 • 937• 2673
129 Oakpark Dr., Unit A, Mooresville, NC 28115

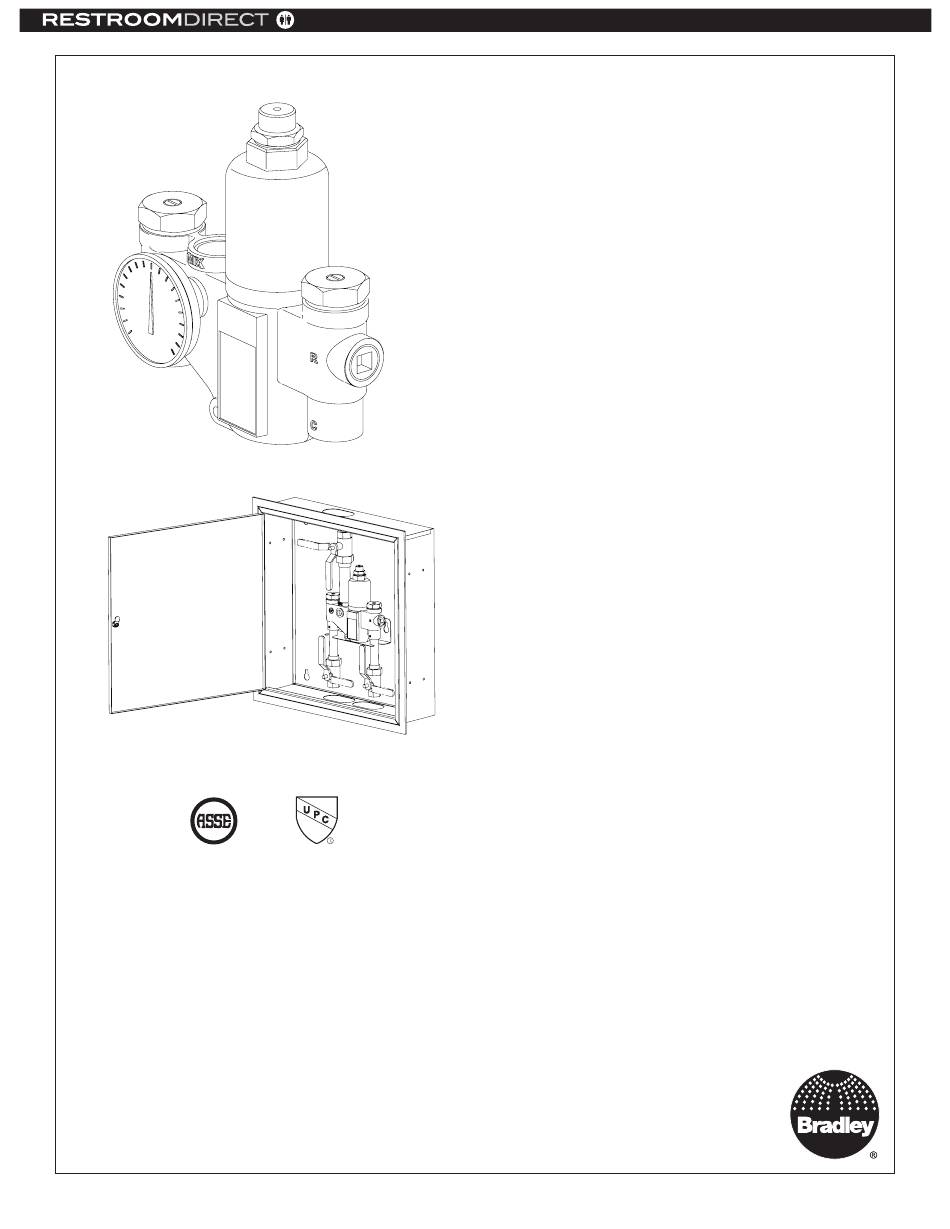

Installation

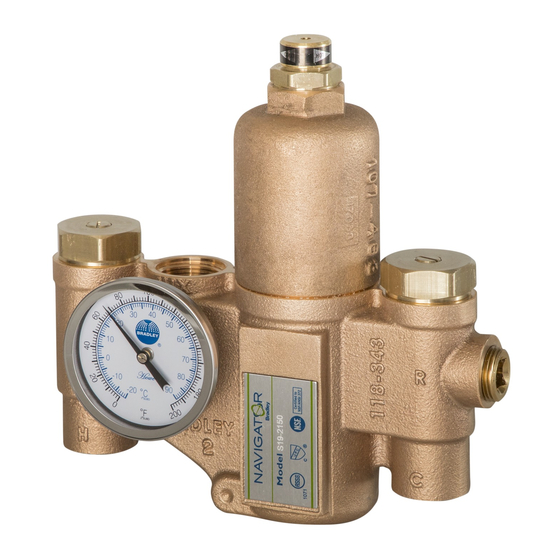

EFX 20/S19-2150
Thermostatic Mixing Valve
with Optional Cabinet
Robinet thermostatique
mélangeur avec cabinet facultatif
Válvula mezcladora termostática con
armario opcional
Table of Contents
Pre-Installation Information .............................................................2
Supplies Required .......................................................................... 3
Optional Equipment Installation ..................................................... 3
Dimensions..................................................................................... 4
Installation Instructions ................................................................... 5
Troubleshooting .............................................................................. 7
Parts Breakdown .............................................................................9
Sommaire
Avant l'installation ..........................................................................10
Fournitures requises .................................................................... 11
Installation de l'équipement optionnel .......................................... 11
Dimensions................................................................................... 12
Instructions relatives à l'installation .............................................. 13
Dépannage ................................................................................... 15
Liste des pièces ............................................................................17
Tabla de contenidos
Información previa a la instalación ................................................18
Materiales necesarios .................................................................. 19
Instalaciones de equipos opcionales ........................................... 19
Dimensiones................................................................................. 20
Instrucciones de instalación ......................................................... 21
Solución de problemas ................................................................. 23
Desglose de piezas .......................................................................25
Conexiones de entrada: NPT de 3/4 pulg.
Conexión de salida: NPT de 1 pulg.
Rango de temperaturas: 65 - 90 °F
Presión máxima: 125 PSI
Temperatura de entrada, caliente: 120 - 180 °F
Temperatura de entrada, fría: 33 - 80 °F
Diferencial de temperatura mínima
(desde el punto de ajuste de la válvula): 20 °F
Flujo a 2,1 bar: 114.7 L/min
Derivación mínima de agua fría a 2,1 bar: 64,0 L/min
Flujo mínimo: 11,4 L/min
Flujo máximo con retención de agua fría: 3,8 L/min
Menomonee Falls, WI 53052 USA
800 BRADLEY (800 272 3539)
+1 262 251 6000
bradleycorp.com
P.O. Box 309
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Bradley EFX 20/S19-2150
Summary of Contents for Bradley EFX 20/S19-2150
-
Page 1: Table Of Contents
Flujo máximo con retención de agua fría: 3,8 L/min Maximum Flow with Cold Water Shut-Off: 1.0 GPM P.O. Box 309 215-1809 Rev. C; ECN 18-09-010 Menomonee Falls, WI 53052 USA © 2018 Bradley 800 BRADLEY (800 272 3539) Page 1 of 25 2/28/2018 +1 262 251 6000 bradleycorp.com... -
Page 2: Pre-Installation Information
Separate parts from packaging and make sure all parts are accounted for before discarding packaging material. If any parts are missing, do not begin installation until you obtain the missing parts. Product warranties may be found under “Products” on our web site at bradleycorp.com. 2/28/2018 Bradley • 215-1809 Rev. C; ECN 18-09-010... -
Page 3: Supplies Required
5. Insert the valve into the bracket in the cabinet (right valve installation procedure. side goes in first). Continue with the valve installation procedure. 6. Position the wall flange tight to the wall and caulk in place. Bradley • 215-1809 Rev. C; ECN 18-09-010 2/28/2018... -
Page 4: Dimensions
1/2" Dia. Holes 6 Holes 6-1/4" 7-1/2" (159) (190) 8-1/2" 7" 3/4" NPT Inlets 2" (216) (178) (51) 20" 6-1/2" (508) (165) 8-7/16" (214) 24" 20" 2" 2" (608) (508) (51) (51) 2/28/2018 Bradley • 215-1809 Rev. C; ECN 18-09-010... -
Page 5: Installation Instructions
Shut the cold water supply off by closing the cold water inlet valve or supply check valve. While the cold water supply is off, check to make sure that the hot water flow has shut down. If hot water is shut down, reopen cold water supply. Test unit weekly for proper function and desired set temperature. Bradley • 215-1809 Rev. C; ECN 18-09-010 2/28/2018... - Page 6 7. Let the system run for 30 minutes or longer without water. If, after thirty minutes, the water temperature increases, you may readjust the temperature by slowly closing the balancing valve until the appropriate temperature is reached. 2/28/2018 Bradley • 215-1809 Rev. C; ECN 18-09-010...
-
Page 7: Troubleshooting
Do not remove the seat. The components may be scraped with a screwdriver to remove debris. A pair of tweezers works well for pulling debris out from the seat. If the stop and checks need to be replaced, contact your Bradley representative and ask for Check/Stop Kit (S65-491). - Page 8 Chamber and consistently. If it is not consistent, repeat Procedure C until it moves freely, or replace. Contact your Bradley representative and ask for Piston/Liner Kit (part number S65-489). 2/28/2018 Bradley • 215-1809 Rev. C; ECN 18-09-010...
-
Page 9: Parts Breakdown
O-Ring Liner Mixing Valve Cap Supply Spring O-Ring Spring O-Ring Holder Hex Nut O-Ring (for Seal) Control Cap O-Ring Spring Seal Set Screw Seal Piston Seat Screw Pushrod O-Ring O-Ring Limit Cover Bradley • 215-1809 Rev. C; ECN 18-09-010 2/28/2018... -
Page 10: Avant L'installation
Le cas échéant, ne pas commencer l’installation avant d’avoir obtenu les pièces manquantes. Les garanties du produit se trouvent sous la rubrique « Products » (Produits) sur notre site Web à bradleycorp.com 2/28/2018 Bradley • 215-1809 Rev. C; ECN 18-09-010... -
Page 11: Fournitures Requises
5. Insérer le robinet dans le support dans l’armoire (le côté droit entre en premier). Continuer avec la procédure d’installation du robinet. 6. Positionner la rosace murale tout contre le mur et colmater en place. Bradley • 215-1809 Rev. C; ECN 18-09-010 2/28/2018... -
Page 12: Dimensions
Emplacement des trous de montage 1/2"Dia. Trous (6) 6-1/4" 7-1/2" Emplacements (159) (190) 3/4" NPT Inlets 2" 8-1/2" 7" (51) (216) (178) 6-1/2" 20" (165) (508) 8-7/16" (214) 24" 2" 2" 20" (608) (51) (51) (508) 2/28/2018 Bradley • 215-1809 Rev. C; ECN 18-09-010... -
Page 13: Instructions Relatives À L'installation
Si l’eau chaude est arrêtée, rouvrir l’alimentation d’eau froide. Tester l’unité chaque semaine pour s’assurer d’un bon fonctionnement et d’un réglage de température désiré. Bradley • 215-1809 Rev. C; ECN 18-09-010 2/28/2018... - Page 14 7. Laisser le système fonctionner pendant 30 minutes ou plus sans eau. Si, après 30 minutes, la température de l’eau augmente, vous pour pouvez rajuster la température en fermant lentement le robinet d’équilibrage jusqu’à ce que la température appropriée soit atteinte. 2/28/2018 Bradley • 215-1809 Rev. C; ECN 18-09-010...
-
Page 15: Dépannage
Remplacer les joints NPT et/ou joints toriques le cas échéant. Pour tout système endommagés. remplacement de joints toriques, contacter le représentant Bradley et lui demander un Kit de joint torique (référence S65-410). Aucun débit d’eau chaude Le thermostat est défectueux et donc le dispositif d’arrêt Vérifier le thermostat :... - Page 16 Si non constant, répéter la Procédure C jusqu’à satisfaction, ou remplacer. Contacter votre représentant Bradley et lui demander un Kit de Piston/Revêtement (référence S65-489). 2/28/2018 Bradley • 215-1809 Rev. C; ECN 18-09-010...
-
Page 17: Liste Des Pièces
Joint torique Joint torique alimentation Ressort Joint torique Capuchon de Support commande Écrou (pour Joint) Joint torique Vis calante Ressort Joint torique Joint Piston Siège Joint Couverture limite Poussoir Joint torique Joint torique Bradley • 215-1809 Rev. C; ECN 18-09-010 2/28/2018... -
Page 18: Información Previa A La Instalación
Saque las piezas del embalaje y asegúrese de haberlas sacado todas antes de desecharlo. Si falta alguna pieza, no comience la instalación hasta obtenerla. Las garantías del producto se pueden encontrar en la sección “Products” (Productos) del sitio Web, bradleycorp.com. 2/28/2018 Bradley • 215-1809 Rev. C; ECN 18-09-010... -
Page 19: Materiales Necesarios
Continúe con el procedimiento de instalación de la válvula. 6. Ponga firmemente la brida de pared en la pared y aplique masilla para fijarla en su lugar. Bradley • 215-1809 Rev. C; ECN 18-09-010 2/28/2018... -
Page 20: Dimensiones
Orificios (6) lugares 6-1/4" 7-1/2" (159) (191) 8-1/2" 7" Entradas de 2" (216) (178) NPT de 3/4" (51) 20" 6-1/2" (508) (165) 8-7/16" (214) 24" 20" 2" 2" (608) (508) (51) (51) 2/28/2018 Bradley • 215-1809 Rev. C; ECN 18-09-010... -
Page 21: Instrucciones De Instalación
Si se detiene el agua caliente, vuelva a abrir el suministro de agua fría. Revise la unidad semanalmente para verificar el funcionamiento apropiado y el ajuste deseado de la temperatura. Bradley • 215-1809 Rev. C; ECN 18-09-010 2/28/2018... - Page 22 7. Deje que el sistema funcione sin agua durante 30 minutos o más. Si, después de treinta minutos, aumenta la temperatura del agua, puede volver a ajustar la temperatura cerrando lentamente la válvula de equilibrio hasta que se alcance la temperatura adecuada. 2/28/2018 Bradley • 215-1809 Rev. C; ECN 18-09-010...
-
Page 23: Solución De Problemas
Bradley y consulte por el kit (S65-410) de sellos de juntas tóricas. No fluye agua caliente (fluye Falló el termostato y, en consecuencia, se enganchó la Inspección del termostato:... - Page 24 Si es constante, repita el Procedimiento C hasta que se mueva libremente o cámbielo. Comuníquese con el representante local de Bradley y consulte por el Kit del pistón y revestimientos (número de pieza S65-489). 2/28/2018...
-
Page 25: Desglose De Piezas
Junta tórica Soporte tuerca Junta tórica Tapa de control (para sello) Resorte Junta tórica Sello Tornillo de ajuste Tornillo Pistón Sello Asiento Varilla de empuje Junta tórica Cubierta de límite Junta tórica Bradley • 215-1809 Rev. C; ECN 18-09-010 2/28/2018...
