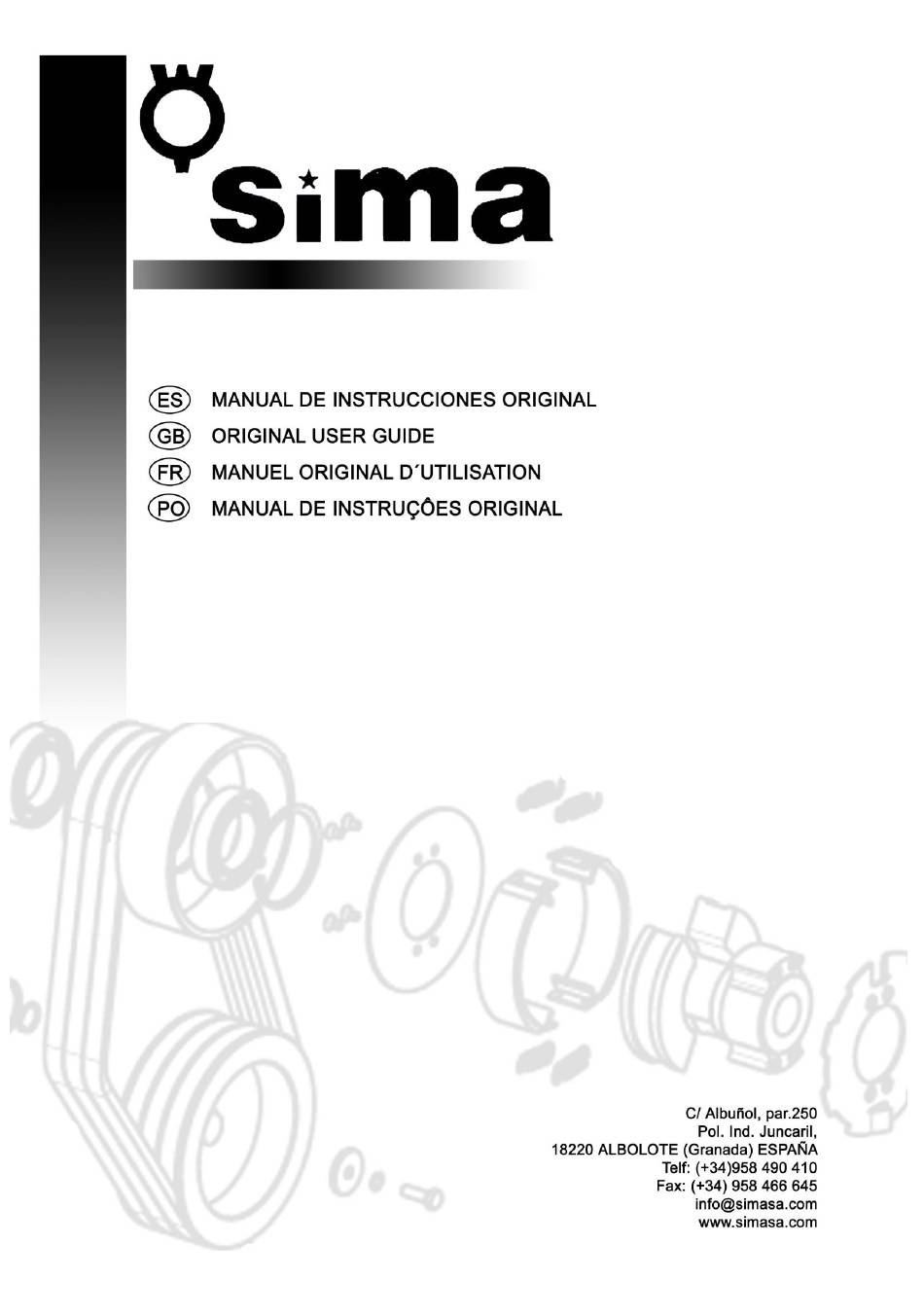

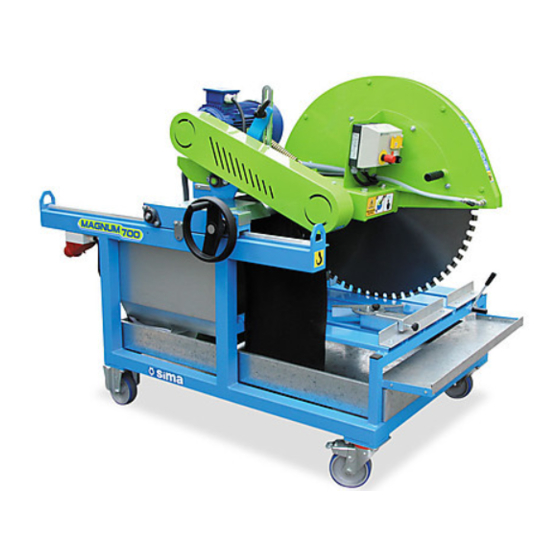

- Page 1 MAGNUM 700 MAGNUM 900 MAGNUM 700L MAGNUM 1000L...
- Page 2 ESPAÑOL...
-
Page 3: Table Of Contents
ESPAÑOL ÍNDICE ÍNDICE ......................3 INFORMACIÓN GENERAL................. 4 DESCRIPCIÓN GENERAL DE LA MÁQUINA ..........4 2.1 PICTOGRAMAS......................... 5 2.2 TRANSPORTE........................6 INSTRUCCIONES DE MONTAJE..............6 3.1 MONTAJE DE ACCESORIOS EN VOLANTE DEL CABEZAL............6 3.2 LLENADO DE LA BANDEJA....................7 RECOMENDACIONES DE SEGURIDAD. -
Page 4: Información General
Las Cortadoras SIMA S.A., modelo MAGNUM, están diseñadas y fabricadas para cortar a pie de obra bloques de termoarcilla. La herramienta de corte es un disco de diamante accionado por un motor eléctrico y refrigerado por agua que impulsa una pequeña bomba también eléctrica. -
Page 5: Pictogramas
ESPAÑOL • El resguardo del disco de corte se ha diseñado para que este sea refrigerado por ambas caras mediante agua impulsada por la bomba desde el depósito, y está prevista la posibilidad de conectar el grifo de la refrigeración a una red de agua externa. La bomba de refrigeración se pone en marcha simultáneamente con el motor. -
Page 6: Transporte
ESPAÑOL 2.2 TRANSPORTE. La máquina embalada en fabrica incorpora un palet que permite un fácil transporte con carretillas elevadoras o transpaletas manuales. Su peso y dimensiones (Ver cuadro de características técnicas de este manual), hacen posible el uso de vehículos ligeros. desembalada máquina cuando... -
Page 7: Llenado De La Bandeja
4. RECOMENDACIONES DE SEGURIDAD. Las Cortadoras de materiales modelos MAGNUM 700L y 1000L deben ser utilizadas por personas que estén familiarizadas con su funcionamiento. •... -
Page 8: Conexión Eléctrica Y Adecuación Del Sentido De Giro
ATENCIÓN: Deben seguirse todas las recomendaciones de seguridad señaladas en este manual y cumplir con la normativa de prevención de riesgos laborales de cada lugar. SIMA, S.A. no se responsabiliza de las consecuencias que puedan acarrear usos inadecuados de las Cortadoras de materiales modelos MAGNUM 700L y 1000L. -
Page 9: Equipación Electrica
“0”. 7. MONTAJE Y DESMONTAJE DEL DISCO DE CORTE. Las cortadoras de materiales modelos MAGNUM 700L y 1000L se han diseñado para utilizar discos de diamantes segmentados o de banda continua de diámetro 700mm y 1000mm, respectivamente. -
Page 10: Instrucciones De Puesta En Marcha Y Uso
ESPAÑOL 8. INSTRUCCIONES DE PUESTA EN MARCHA Y USO. 8.1 POSICIÓN DE MÁQUINA Y OPERARIO. CONEXIÓN Y DESCONEXIÓN. La máquina debe ser instalada en una superficie plana y estable, libre de obstáculos y bien iluminada. Antes de poner la máquina en marcha debemos haber realizado las comprobaciones necesarias (conexión eléctrica, estabilidad, protecciones, etc.) que se han mencionado en capítulos anteriores. -
Page 11: Realización Del Corte
Queda prohibido cualquier tipo de modificación en alguna de las piezas, elementos o características de la máquina que el usuario haga de forma independiente. SIMA, S.A. no será en ningún caso responsable de las consecuencias que se puedan derivar del incumplimiento de estas recomendaciones. -
Page 12: Sustitución De Un Disco Deteriorado
9.2 ALINEACIÓN DEL DISCO CON LAS GUIAS. Las Cortadoras de materiales modelos MAGNUM 700L y 1000L son probadas y revisadas exhaustivamente en fábrica antes de su expedición. Si por cualquier imprevisto el disco deja de estar alineado con las guías de desplazamiento del cabezal de corte se producirá... -
Page 13: Solución A Las Anomalia Más Frecuentes
ESPAÑOL 10. SOLUCIÓN A LAS ANOMALIA MÁS FRECUENTES. ANOMALIA POSIBLE CAUSA SOLUCION Revisar el suministro en el cuadro de obra. Comprobar la posición del magnetotérmico y Falta de alimentación diferencial en el cuadro de obra. Revisar el eléctrica estado del cable de alimentación y su conexión a ambos extremos. -
Page 14: Caraterísticas Técnicas
ESPAÑOL 11. CARACTERÍSTICAS TÉCNICAS. MODELO MAGNUM 700L MAGNUM 1000L POTENCIA MOTOR 5,5 KW 7,5 KW TENSIÓN MOTOR 400V~ 50 ó 60Hz. REVOLUCIONES MOTOR 1440 r.p.m. POTENCIA BOMBA REFRIGERACION TENSIÓN BOMBA 230V~ 50/60Hz REFRIGERACION DIÁMETRO EXTERIOR DISCO 1006 (mm.) DIÁMETRO INTERIOR DISCO (mm.) -
Page 15: Esquema Eléctrico
ESPAÑOL 12. ESQUEMA ELÉCTRICO. -
Page 16: Garantía
ESPAÑOL 13. GARANTÍA. SIMA, S.A. fabricante de maquinaria para la construcción, dispone de una red de servicios técnicos Red SERVISIMA. Las reparaciones efectuadas en garantía por nuestra Red SERVISIMA, están sometidas a unas determinadas condiciones con objeto de garantizar el servicio y calidad de las mismas. - Page 17 ESPAÑOL...
- Page 18 SOCIEDAD INDUSTRIAL DE MAQUINARIA ANDALUZA, S.A. POL. IND. JUNCARIL, C/ALBUÑOL, PARC. 250 18220 ALBOLOTE (GRANADA) Telf.: 34 - 958-49 04 10 – Fax: 34 - 958-46 66 45 FABRICACIÓN DE MAQUINARIA PARA LA CONSTRUCCIÓN ESPAÑA...
- Page 19 MAGNUM 700 MAGNUM 900 MAGNUM 700L MAGNUM 1000L...
- Page 20 ENGLISH...
- Page 21 ENGLISH INDEX INDEX ......................3 GENERAL INFORMATION................4 GENERAL DESCRIPTION OF THE MACHINE ..........4 2.1 PICTOGRAMS........................5 2.2 TRANSPORT........................6 SET UP INSTRUCTIONS................6 3.1 ASSEMBLING THE WHEEL ONTO THE FRAME............... 6 3.2 FILLING THE WATER TRAY....................7 SAFETY RECOMMENDATIONS.
- Page 22 2. GENERAL DESCRIPTION OF THE MACHINE • The Table Saws, models MAGNUM 700L and 1000L, are designed and manufactured to be used at masonry building sites to cut porotherm and concrete blocks, but they can also cut other construction materials as long as a suitable blade is used.
- Page 23 ENGLISH • All the motor bearings are of high are watertight, which ensures the long life of its components. • The frame is coated with a highly resistance anti-corrosion epoxy, a polyester paint, increasing the frame surfaces resistance and the protection against corrosion. •...
- Page 24 ENGLISH 2.2 TRANSPORT. The machine is packed in the factory on a pallet, easy to lift with forklifts or hand pallet trucks. Due to its dimensions and weight (See the technical features table in this manual), it is possible to transport it in light vehicles. Once the machine has been unpacked and when it is necessary to move it within the workplace, it is...
- Page 25 Water is crucial for the cooling of the blade. 4. SAFETY RECOMMENDATIONS. Table saws, models MAGNUM 700L and 1000L are only to be used by someone who is familiar with its functioning. • Before starting up the machine please read the instructions and make sure safety norms are respected. Learn how to stop the machine in a fast and safe way.
- Page 26 WARNING: Read carefully the instructions mentioned in the present manual and make sure all safety and prevention norms of the worksite are respected. SIMA, S.A. will not be held liable for consequential or other damages in relation to the table saws MAGNUM 700L and 1000L.
- Page 27 To do this, set the star-delta switch to position “0”. 7. MOUNTING AND DISMOUNTING THE BLADE. The table saws MAGNUM 700L and 1000L have been designed to use diamond segmented blades or blades with continuous rim with 700mm and 1000mm diameter, respectively.
- Page 28 ENGLISH 8. STARTING AND USING INSTRUCTIONS. 8.1 POSITION OF THE MACHINE AND THE OPERATOR. PLUGGING AND UNPLUGGING. The machine must be installed in a well illuminated, stable and flat surface, free from any obstacles. Before starting-up the machine, make sure to have followed all the safety measures described in the previous chapters (electrical connection, stability, protections, etc.).
- Page 29 It is prohibited to perform any type of modification in any part, element, or feature of the machine without prior authorisation of SIMA S.A. The latter will not be in any case responsible for the possible consequences from the breach of these recommendations.
- Page 30 For all the above, we recommend that you always use ORIGINAL SIMA BLADES that meet the technical and safety requirements demanded and are offered in a wide range that covers all needs and that facilitates the correct choice.
- Page 31 ENGLISH 10. SOLUTIONS TO MOST FREQUENT ANOMALIES. ANOMALIA POSIBLE CAUSA SOLUCION Check the power supply in the switch board. Check the position of the thermal magnet and Power supply faulty the differential in the switch board. Make sure the extension cable is in a good state and well plugged in both ends Protection magneto-thermal Wait for the motor to cool down and reset the...
- Page 32 ENGLISH 11. TECHNICAL CHARACTERISTICS. MODEL MAGNUM 700L MAGNUM 1000L MOTOR POWER 5,5 KW 7,5 KW MOTOR TENSION 400V~ 50 ó 60Hz. MOTOR REVOLUTIONS 1440 r.p.m. WATER PUMP POWER WATER PUMP TENSION 230V~ 50/60Hz BLADE OUTER DIAMETER (mm) 1006 BLADE INNER DIAMETER (mm)
- Page 33 ENGLISH 12. ELECTRICAL SHEMES.
- Page 34 SIMA S.A. reserves its right to bring modifications and changes to its products without prior notice. 14. SPARE PARTS. The spare parts for the cutting table, model MAGNUM, manufactured by SIMA, S.A. are to be found in the spare parts plan, attached to this manual.
- Page 35 ENGLISH...
- Page 36 SOCIEDAD INDUSTRIAL DE MAQUINARIA ANDALUZA, S.A. POL. IND. JUNCARIL, C/ALBUÑOL, PARC. 250 18220 ALBOLOTE (GRANADA) Telf.: 34 - 958-49 04 10 – Fax: 34 - 958-46 66 45 FABRICACIÓN DE MAQUINARIA PARA LA CONSTRUCCIÓN ESPAÑA...
- Page 37 MAGNUM 700 MAGNUM 900 MAGNUM 700L MAGNUM 1000L...
- Page 38 FRANÇAIS...
- Page 39 FRANÇAIS TABLE DES MATIÈRES TABLE DES MATIÈRES ..................3 INFORMATION GENERALE................ 4 DESCRIPTION GENERALE DE LA MACHINE ..........4 2.1 PICTOGRAMMES....................... 5 2.2 TRANSPORT........................6 INSTRUCTIONS DE MONTAGE..............6 3.1 MONTAGE DES ACCESSOIRES SUR LE VOLANT DE LA TÊTE DE COUPE........6 3.2 REMPLISSAGE DU BAC.
-
Page 40: Information Generale
Les scies à matériaux SIMA S.A., modèle MAGNUM, sont conçues et fabriquées pour la découpe de blocs de thermos argile sur chantier. L´outil de coupe est un disque diamant qui, actionné par un moteur électrique, se refroidit grâce à... -
Page 41: Pictogrammes
FRANÇAIS • Structure de la machine peinte au four avec peinture EPOXY POLYESTER. Haute résistance en surface et protection anticorrosion assurée. • Les éléments électriques sont conformes aux normes de sécurité communautaires. • Machine protégée par un rideau contre les éclaboussures. Evite la projection de l´eau vers la partie postérieure de la machine. -
Page 42: Transport
FRANÇAIS 2.2 TRANSPORT. La machine conditionnée en usine incorpore une palette de bois qui permet de la transporter facilement (chariots élévateurs ou autres). Son poids et ses dimensions (Voir tableau des caractéristiques techniques dans ce livret) lui permettent aussi d´être transportée dans un véhicule léger. fois déballée, lorsqu'elle doit être déplacée sur le lieu... -
Page 43: Remplissage Du Bac
4. RECOMMANDATIONS DE SECURITE. Les scies à matériaux modèles MAGNUM 700L et 1000L doivent être utilisées par des personnes qui sont familiarisées avec leur fonctionnement. • Avant la mise en marche de la machine, lire attentivement la notice d´instruction et suivre les consignes de sécurité. -
Page 44: Branchement Electrique Et Sens De Rotation Connexion
ATTENTION: vous devez impérativement suivre les recommandations en matière de sécurité et de prévention des. SIMA, S.A. n´est pas tenu responsable des conséquences dérivées d´une utilisation inappropriée des scies à matériaux modèles MAGNUM 700L et 1000L. 5. BRANCHEMENT ELECTRIQUE ET SENS DE ROTATION CONNEXION. -
Page 45: Branchement Electrique
7. MONTAGE ET DEMONTAGE DU DISQUE DE COUPE. Les scies à matériaux modèles MAGNUM 700L et 1000L ont été conçues pour être utilisée avec des disques diamantés avec des outils diamantés à jante continue ou segments soudés laser de diamètre 700mm et 1000mm, respectivement. -
Page 46: Instructions De Mise En Marche Et Utilisation
FRANÇAIS 8. INSTRUCTIONS DE MISE EN MARCHE ET UTILISATION. 8.1 POSITION DE LA MACHINE ET DE L´OPÉRATEUR. BRANCHER ET DÉBRANCHER. La machine doit être placée sur une surface plate et stable, sans obstacles et bien éclairée. Avant la mise en route, l´opérateur doit procéder aux vérifications décrites antérieurement (branchement électrique, stabilité, protections, etc). -
Page 47: Realisation De La Coupe Droite
Ce modèle envisage la possibilité de brancher le robinet de refroidissement à un réseau externe. 9. ENTRETIEN. Les scies à matériaux modèles MAGNUM 700L et 1000L requièrent un entretien simple que nous résumons comme suit: •... -
Page 48: Remplacement Du Disque De Coupe
9.2 EQUERRAGE DU DISQUE AVEC LES GLISSIERES. Les scies à matériaux modèles MAGNUM 700L et 1000L sont contrôlées en usine avant leur expédition. Si par hasard, l´équerrage du disque n´est pas satisfaisant par rapport aux glissières du chariot, la coupe sera défectueuse et il faudra procéder à... -
Page 49: Solution Aux Anomalies Les Plus Courantes
FRANÇAIS 10. SOLUTION AUX ANOMALIES LES PLUS COURANTES. ANOMALIE CAUSE POSSIBLE SOLUTION Réviser le boîtier électrique du chantier. Contrôler la position du magnétothermique et Manque de tension électrique du différentiel. Contrôler le bon état du câble et du branchement aux deux extrémités. Le moteur ne Activation du protecteur Attendre que le moteur se refroidit et réarmer... -
Page 50: Carateristiques Techniques
FRANÇAIS 11. CARATERISTIQUES TECHNIQUES. MODELE MAGNUM 700L MAGNUM 1000L PUISSANCE MOTEUR 5,5 KW 7,5 KW ALIMENTATION DU MOTEUR 400V~ 50 ou 60Hz. RÉGIME DU MOTEUR 1440 r.p.m. PUISSANCE DE LA POMPE A EAU ALIMENTATION DE LA POMPE À 230V~ 50/60Hz DIAMÈTRE MAXI. -
Page 51: Schéma Electrique
FRANÇAIS 12. SCHÉMA ELECTRIQUE. -
Page 52: Garantie
éclatée, jointe à cette notice. Pour passer commande, il suffit de prendre contact avec le service après-vente de SIMA S.A. et de spécifier clairement le repère de la pièce en question, ainsi que le modèle, le numéro et l´année de fabrication (données qui apparaissent sur la plaque de caractéristiques de la machine). - Page 53 FRANÇAIS...
- Page 54 SOCIEDAD INDUSTRIAL DE MAQUINARIA ANDALUZA, S.A. POL. IND. JUNCARIL, C/ALBUÑOL, PARC. 250 18220 ALBOLOTE (GRANADA) Telf.: 34 - 958-49 04 10 – Fax: 34 - 958-46 66 45 FABRICACIÓN DE MAQUINARIA PARA LA CONSTRUCCIÓN ESPAÑA...
- Page 55 MAGNUM 700 MAGNUM 900 MAGNUM 700L MAGNUM 1000L...
- Page 56 PORTUGUÊS...
- Page 57 PORTUGUÊS INDICE INDICE ......................3 INFORMAÇÃO GERAL................4 DESCRIÇÃ0 GERAL DA MÁQUINA ............. 4 2.1 PICTOGRAMAS......................... 5 2.2 TRANSPORTE........................6 INSTRUÇÕES DE MONTAGEM..............6 3.1 MONTAGEM DOS ACESSÓRIOS NO VOLANTE DA CABEÇA............. 6 3.2 ENCHER A BANDEJA......................7 RECOMENDAÇÕES DE SEGURANÇA.
-
Page 58: Informação Geral
2. DESCRIÇÃ0 GERAL DA MÁQUINA • As Cortadoras SIMA S.A., modelos MAGNUM 700L e 1000L, foram desenhadas e fabricadas para cortar blocos de termo argila e blocos de cimento, podendo cortar outros materiais de construção escolhendo o disco apropriado. Este modelo de máquina foi fabricado com materiais de primeira qualidade. -
Page 59: Pictogramas
PORTUGUÊS • Todos os rolamentos do motor são estanques, o que assegura uma longa vida aos seus elementos. • A estrutura da máquina foi pintada a quente com pintura epoxy – poliéster o que lhe confere uma alta resistência à superfície e mantém a estrutura protegida da corrosão. •... -
Page 60: Transporte
PORTUGUÊS 2.2 TRANSPORTE. A máquina sai de fábrica numa palete o que permite um fácil transporte com empilhadores ou porta paletes manuais. O seu peso e dimensões (Ver quadro de características técnicas deste manual) tornam possível o uso de veículos ligeiros. desembalada máquina cuando... -
Page 61: Encher A Bandeja
ATENÇÃO: bomba nunca deve trabalhar sem estar coberta de água. 4. RECOMENDAÇÕES DE SEGURANÇA. As Cortadoras de materiais modelos MAGNUM 700L e 1000L devem ser utilizadas por pessoas que estejam familiarizadas com o seu funcionamento. • Antes de por a máquina a trabalhar, leia atentamente as instruções e verifique o cumprimento das normas de segurança. -
Page 62: Ligação Eléctrica E Adequação Do Sentido De Rotação
ATENÇÃO: Deve seguir todas as recomendações de segurança assinaladas neste manual e cumprir com a normativa de prevenção de riscos laborais. SIMA, S.A. não se responsabiliza pelas consequências que podem advir de usos inadequados das Cortadoras de materiais modelos MAGNUM 700L e 1000L. -
Page 63: Equipamento Eléctrico
PORTUGUÊS 6. EQUIPAMENTO ELÉCTRICO. A instalação eléctrica das Cortadoras de materiais modelos MAGNUM 700L e 1000L têm grau de protecção IP55 e cumprem com as normativas de segurança comunitária. Os botões que equipam estas máquinas têm as seguintes funções: • Quadro com porta de segurança. -
Page 64: Instruções De Arranque E Utilização
PORTUGUÊS 8. INSTRUÇÕES DE ARRANQUE E UTILIZAÇÃO. 8.1 POSIÇÃO DA MÁQUINA E OPERÁRIO. LIGAR E DESLIGAR. A máquina deve ser instalada numa superfície plana e estável, livre de obstáculos e bem iluminada. Antes de por a máquina a trabalhar deve realizar todas as verificações necessárias (ligação eléctrica, estabilidade, protecções, etc….) mencionadas nos capítulos anteriores. -
Page 65: Realização De Corte
água de refrigeração a uma rede de água externa. 9. MANUTENÇÃO. As Cortadoras de materiais MAGNUM 700L e 1000L têm uma manutenção muito fácil que consiste em: • Mudar a água da bandeja e limpar a máquina com a frequência necessária. A bandeja tem uma saída para drenar a água. -
Page 66: Substituição De Um Disco Estragado
9.2 ALINHAMENTO DO DISCO COM AS GUIAS. As Cortadoras de materiais modelos MAGNUM 700L e 1000L são testadas e revistas na fábrica antes da sua expedição. Se por qualquer imprevisto o disco não estiver alinhado com as guias da cabeça de corte produzirse-á um corte defeituoso pelo que tem que se proceder a um novo alinhamento. -
Page 67: Solucion A Las Anomalia Más Frecuentes
PORTUGUÊS 10. SOLUCION A LAS ANOMALIA MÁS FRECUENTES. ANOMALIA POSIBLE CAUSA SOLUCION Verificar o quadro eléctrico do local. Verificar a posição do magnetotérmico e diferencial no Falta de alimentação eléctrica quadro eléctrico. Verificar o estado do cabo de alimentação e a ligação nas duas extremidades Activação da protecção Espere o motor esfriar e reinicie o motor de... -
Page 68: Carateristicas Técnicas
PORTUGUÊS 11. CARATERISTICAS TÉCNICAS. MODELO MAGNUM 700L MAGNUM 1000L POTÊNCIA MOTOR 5,5 KW 7,5 KW TENSIÃO MOTOR 400V~ 50 ó 60Hz. ROTAÇÕES MOTOR 1440 r.p.m. POTÊNCIA BOMBA REFRIGERAÇÃO TENSÃO BOMBA REFRIGERAÇÃO 230V~ 50/60Hz DIÂMETRO EXTERIOR DISCO 1006 (mm.) DIÂMETRO INTERIOR DISCO (mm.) -
Page 69: Esquema Elétrico
PORTUGUÊS 12. ESQUEMA ELÉTRICO. -
Page 70: Garantia
PORTUGUÊS 13. GARANTIA. SIMA, S.A. fabricante de maquinaria para a construção, dispõe de uma rede de serviços técnicos Rede SERVÍ- SIMA. As reparações efectuadas em garantia pela nossa Rede SERVÍ-SIMA, estão submetidas a determinadas condições com o objectivo de garantir a qualidade das mesmas. - Page 71 PORTUGUÊS...
- Page 72 SOCIEDAD INDUSTRIAL DE MAQUINARIA ANDALUZA, S.A. POL. IND. JUNCARIL, C/ALBUÑOL, PARC. 250 18220 ALBOLOTE (GRANADA) Telf.: 34 - 958-49 04 10 – Fax: 34 - 958-46 66 45 FABRICACIÓN DE MAQUINARIA PARA LA CONSTRUCCIÓN ESPAÑA...
