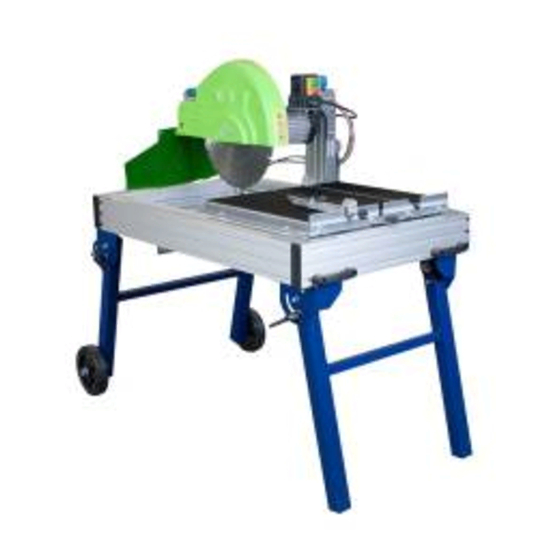

Sima BALI Original User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
ENGLISH
BALI
E-1
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BALI and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Sima BALI

Summary of Contents for Sima BALI

  • Page 1 ENGLISH BALI...

  • Page 2: Table Of Contents

    ENGLISH ÍNDEX “EC” DECLARATION OF CONFORMITY ............2 1. GENERAL INFORMATION ................. 4 2. GENERAL DESCRIPTION OF THE MACHINE ..........4 2.1 PICTOGRAMAS......................5 3. TRANSPORTATION .................. 6 4. ELECTRICAL PLUGGING AND ADJUSTING THE BLADE ROTATION SENSE ... 6 5. ELECTRICAL EQUIPMENT ................. 7 6.

  • Page 3: General Information

    The progress of the blade is done manually by moving the cutting head in the direction of the material to be cut. The Bali models are manufactured of high quality materials.

  • Page 4: Pictogramas

    ENGLISH 2.1 PICTOGRAMAS Pictograms included in the machine entail the following: • USE SAFETY BOOTS • USE HELMET AND EYE AND AUDITIVE PROTECTION • READ INSTRUCTIONS MANUAL • USE SAFETY GLOVES. • SOUND POWER LEVEL ISSUED BY THE MACHINE. • SOUND POWER LEVEL ISSUED BY THE MACHINE.

  • Page 5: Transportation

    ENGLISH 3. TRANSPORTATION After unpacking the machine, it can be move it into the work place manually by two people. It is recommended to empty the water from the tray before moving the machine to avoid splashing or spillage. It is also necessary to block the car to avoid unexpected slip during transport. Check also that they are fully tightened the screws holding the legs to the tray to avoid dislodging the raising machine.

  • Page 6: Electrical Equipment

    5. ELECTRICAL EQUIPMENT The electrical equipment of the SPADA MKNO cutting tables manufactured by SIMA, S.A. has an IP54 protection degree. The power supply on this machine has a low minimal tension coil to avoid any unexpected starting-up of the machine.

  • Page 7: Segurity Recomendations

    WARNING: You must follow all safety recommendations outlined in this manual and comply with regulations for the prevention of occupational hazards of each place SIMA, S.A. is not responsible for the consequences possibly generated but the inadequate use of the materials cutting machine SPADA model.

  • Page 8: Machine Description

    ENGLISH 7. MACHINE DESCRIPTION Safeguard blade. Switch. Blade. Tools. Tray. Framework. Engine. legs. 10. Sliding cart. 11. Guideways. 12. Fixing knob feet. 13. Cutting unit. 14. Water pump. 15. Safeguard blade adjustment...

  • Page 9: Mounting And Dismounting The Cutting Blade

    ENGLISH 8. MOUNTING AND DISMOUNTING THE CUTTING BLADE BALI MKNO models are designed to use 400, 450 and 500 mm segmented diamond blades and continuous rim blades of diameter The cutting blades have different properties depending on the material to cut. Hence, an adequate selection of the blade increases the performance and guarantees a better result.

  • Page 10: Machine Starting-Up And Using Instructions

    ENGLISH 9. MACHINE STARTING-UP AND USING INSTRUCTIONS 9.1 ASSEMBLY INSTRUCIONS Place the tray out of all components, assemble the legs leaving them fixed with the knobs. Then mount the bottom of the chassis reinforcement. Mount the accessory board and place it on the sliding car to support the cutting unit. The cutting unit should be placed on the side that wear the following adhesive.
  • Page 11 ENGLISH Mount the pulley protection and secure with screws. Now mount the blade. To do this, remove the nut and outer flange. Place the disc on the shaft reassemble the outer flange. Tighten the nut tightly, roll the blade out and make sure it is well balanced and makes no strange movement. Mount the safeguard blade and fix it with three knobs.

  • Page 12: Filling The Tray With Water

    9.2 FILLING THE TRAY WITH WATER BALI MKNO cutters are designed to work with water-cooled diamond chains, so that a significant part of its structure is a tray designed to serve as a reservoir of cooling water which is pumped in closed circuit to the blade.

  • Page 13: Changing Cloumn Position For 300 500 / 450 / 400Mm Blade

    ENGLISH The piece to be cut is placed resting on the top front of the machine the rule may be placed on either side of the piece as needed, and the court will run manually pushing the machine to drive. Start slowly and progress according to grade the depth of cut and material hardness.

  • Page 14: Cutting Height Ajustment

    9.6 CUTTING LENGHT SWITCH To change the length of cut when is more convenient to work when the cut length is small, BALI MKNO has the ability to move the cutting unit along the side of the machine. To change the cutting length proceed as follows.

  • Page 15: Maintenance

    Take into account the safety recommendations mentioned in this manual. It is prohibited to independently make any change in some parts, components or characteristics of the machine. SIMA, S. A. shall in no case be responsible for the consequences that may derive from a breach of these recommendations.

  • Page 16: Belt Tension

    ENGLISH 10.1 BELT TENSION. With use and time, the belts are stretched, so they begin to skate and degrade prematurely. To tighten the belt, proceed as follows: WARNING: Unplug the machine from the network prior to tightening. Remove safeguards. Loosen the screws on the motor. Act on the tense belt tensioners and checking with a ruler the arrow of elasticity as shown in the picture.

  • Page 17: Setting The Angle Of The Blade

    10.3 SETTING THE ANGLE OF THE BLADE The cutter BALI MKNO model are shipped well regulated so that when mounting the blade cut at an angle of 90 ° with the car in the vertical and horizontal. If for some unforeseen blow or any other cause to be off, go to the...

  • Page 18: Guideway Alignment Blade

    ENGLISH 10.4 GUIDEWAY ALIGNMENT BLADE To perform this operation is necessary to provide a steel rod with 4 or 5mm diameter and 400mm long approximately sharpened at one end in the form of pencil-point. Also need a piece of ceramic (tile or sandstone) and white chalk.

  • Page 19: Solutions To Most Frequent Anomalies

    ENGLISH 11. SOLUTIONS TO MOST FREQUENT ANOMALIES ANOMALY POSSIBLE CAUSE SOLUTION Check the power supply in the switch board. Check the position of the thermal magnet and the differential in the switch Power supply fault board. Make sure the extension cable is in Motor does not a good state and well plugged in both start up...

  • Page 20: Tecnical Characteristics

    ENGLISH 12. TECNICAL CHARACTERISTICS DATA BALI 500 MOTOR POWER (KW.) 230/400V~ 50-60Hz MOTOR TENSION 1500 MOTOR R.P.M. WATER PUMP POWER WATER PUMP TENSION 230V~ 50-60Hz OUTER BLADE DIAMETER (MM.) 25,4 INNER BLADE DIAMETER (MM.) CUTTING LENGTH (MM.) CUTTING DEPTH (MM.) WATER TANK CAPACITY (L.)

  • Page 21: Warranty

    SIMA S.A. reserves its right to bring modifications and changes to its products without prior notice. 14. SPARE PARTS The spare parts for the cutting table, SPADA MKNO model , manufactured by SIMA, S.A. are to be found in the spare parts plan and may be download through our website www.simasa.com (B2B).

  • Page 22: Electrical Schemes

    ENGLISH 18. ELECTRICAL SCHEMES . 2P+T 2P+T+(Sonda térmica) 2P+T+(Termal probe) 2P+T+(Sonde thermique) 3P+T+(Sonda térmica) 3P+T 3P+T+(Termal probe) 3P+T+(Sonde thermique) 3P+N+T+(Sonda térmica) 3P+N+T 3P+N+T+(Termal probe) 3P+N+T+(Sonde thermique)
  • Page 23 WARRANTY CONDITIONS 1.) SIMA, S.A. fully guarantees all its products against defects in design, taking responsibility in the repairs or the faulty equipment for a period of ONE year from the original date of purchase. The date of purchase must appear on the warranty voucher enclosed.
  • Page 24 WARRANTY CONDITIONS 1.) SIMA, S.A. fully guarantees all its products against defects in design, taking responsibility in the repairs or the faulty equipment for a period of ONE year from the original date of purchase. The date of purchase must appear on the warranty voucher enclosed.
  • Page 25 SOCIEDAD INDUSTRIAL DE MAQUINARIA ANDALUZA, S.A. POL. IND. JUNCARIL, C/ALBUÑOL, PARC. 250 18220 ALBOLOTE (GRANADA) TEL.: 34 - 958-49 04 10 – Fax: 34 - 958-46 66 45 MANUFACTURER OF LIGHT MACHINERY FOR CONSTRUCTION SPAIN...
  • Page 26 ESPAÑOL BALI...
  • Page 27 UNE-EN 1050; UNE-EN 953 Datos de la persona facultada para elaborar el expediente técnico Eugenio Fernández Martín Responsable técnico SIMA S.A. Polígono Industrial Juncaril, C/ Albuñol, Parcela 250 - 18220 Albolote, Granada (ESPAÑA) Albolote 01.01.2010 Fdo: Javier García Marina Gerente...
  • Page 28 ESPAÑOL ÍNDICE DECLARACIÓN “CE” DE CONFORMIDAD............2 1. INFORMACIÓN GENERAL................. 4 2. DESCRIPCIÓN GENERAL DE LA MÁQUINA..........4 2.1 PICTOGRAMAS......................5 3. TRANSPORTE................... 6 4. CONEXIÓN ELÉCTRICA Y ADECUACIÓN DEL SENTIDO DE GIRO ....6 5. EQUIPACIÓN ELÉCTRICA ................. 7 6.

  • Page 29: Información General

    2. DESCRIPCIÓN GENERAL DE LA MÁQUINA. • Las Cortadoras de materiales SIMA S.A., modelo BALI MKNO, están diseñadas y fabricadas para cortar a pie de obra mampostería, piedra y otros materiales de construcción minerales y compuestos con al menos una cara portante (azulejo, terrazo, ladrillo, mármol, granito, teja de hormigón o cerámica, gres…).

  • Page 30: Pictogramas

    ESPAÑOL 2.1 PICTOGRAMAS Los pictogramas incluidos en la maquina tienen el siguiente significado: • ES OBLIGATORIO EL USO DE CALZADO DE SEGURIDAD. • ES OBLIGATORIO EL USO DE CASCO, GAFAS Y PROTECCIÓN ACÚSTICA. • LEER EL MANUAL DE INSTRUCCIONES. • ES OBLIGATORIO EL USO DE GUANTES.

  • Page 31: Transporte

    ESPAÑOL 3. TRANSPORTE Una vez desembalada la maquina y cuando haya que desplazarla dentro del lugar de trabajo, se consigue hacerlo manualmente entre dos personas. Se recomienda vaciar el agua de la bandeja antes de mover la máquina para evitar posibles salpicaduras o derrames.

  • Page 32: Equipación Eléctrica

    ESPAÑOL 5. EQUIPACIÓN ELÉCTRICA La equipación eléctrica de las cortadoras tienen un grado de protección IP54. Los interruptores tomacorrientes que se montan en estas maquinas, incorporan bobina de mínima tensión que evita el arranque imprevisto de las mismas. En caso de que haya un corte de energía o una caída de tensión que produzca la parada de la maquina, y una vez restablecidas las condiciones normales de suministro, el motor no arrancara hasta que se vuelva a presionar el botón de color verde de puesta en marcha.

  • Page 33: Recomendaciones De Seguridad

    Atención: Deben seguirse todas las recomendaciones de seguridad señaladas en este manual y cumplir con la normativa de prevención de riesgos laborales de cada lugar. SIMA, S.A. no se responsabiliza de las consecuencias que puedan derivar usos inadecuados de la Cortadora de materiales BALI PLUS.

  • Page 34: Partes De La Máquina

    ESPAÑOL 7. PARTES DE LA MÁQUINA Resguardo el disco. Interruptor. Disco. Herramientas. Bandeja. Chasis. Motor. Patas. 10. Carro transporte. 11. Guías carro. 12. Pomo fijación patas. 13. Unidad de corte. 14. Bomba. 15. Volante regulación resguardo del disco.

  • Page 35: Montaje Y Desmontaje Del Disco De Corte

    8. MONTAJE Y DESMONTAJE DEL DISCO DE CORTE La cortadora modelo BALI MKNO se ha diseñado para usar discos de diamante segmentados o de banda continua y con diámetros de 500, 450 o 400mm indistintamente, los discos tienen propiedades distintas según el material a trabajar, por lo que una elección adecuada aumentara el rendimiento y mejorara el resultado.

  • Page 36: Instrucciones De Puesta En Marcha Y Uso

    ESPAÑOL 9. INSTRUCCIONES DE PUESTA EN MARCHA Y USO 9.1 MONTAJE Coloque fuera de la bandeja todos los componentes, monte las patas dejándolas fijadas con los volantes. A continuación monte el refuerzo inferior del chasis. Monte el accesorio de cartón y colóquelo sobre el carro para apoyar la unidad de corte.
  • Page 37 ESPAÑOL Monte la protección polea y fíjela con los tornillos. Ahora monte el disco. Para ello, retire la tuerca y la brida exterior. Coloque el disco en el eje vuelva a montar la brida exterior. Apriete fuertemente la tuerca, haga girar el disco con la mano y compruebe que está...

  • Page 38: Llenado De La Bandeja

    9.2 LLENADO DE LA BANDEJA Las cortadoras BALI MEKANO están diseñadas para trabajar con discos de diamante refrigerados por agua por lo que una parte importante de su estructura es una bandeja destinada a servir como depósito del agua de refrigeración que se bombea en circuito cerrado hasta el disco.

  • Page 39: Cambio Posición Columna Para Disco De 500 / 450 / 400

    ESPAÑOL El corte se ejecutará sujetando manualmente el material apoyado en el carro y empujando éste hacia el disco. Empezar lentamente y graduar el avance según la profundidad de corte y la dureza del material. Un avance excesivo puede ocasionar un corte defectuoso o el bloqueo del disco.

  • Page 40: Regulación Altura De Corte

    Para cambiar la longitud de corte en caso necesario y para hacer más cómodo el trabajo cuando la longitud de corte es pequeña, BALI MKNO tiene la posibilidad de mover la unidad de corte a lo largo del lateral de la máquina.

  • Page 41: Mantenimiento

    Queda prohibido cualquier tipo de modificación en alguna de las piezas, elementos o características de la maquina que el usuario haga de forma independiente. SIMA, S.A. no será en ningún caso responsable de las consecuencias que se puedan derivar del incumplimiento de estas...

  • Page 42: Tensado De La Correa

    ESPAÑOL 10.1 TENSADO DE LA CORREA. Con el uso y el tiempo, las correas de transmisión se estiran, por lo que empiezan a patinar y a degradarse prematuramente. Para tensar la correa proceder de la siguiente forma: ATENCIÓN: Desconecte la maquina de la red antes de proceder a tensar. Retire los resguardos Afloje los tornillos del motor.

  • Page 43: Ajuste De La Inclinación Del Disco

    10.3 AJUSTE DE LA INCLINACIÓN DEL DISCO Las cortadoras de materiales modelo BALI MKNO salen de fábrica perfectamente reguladas para que al montar la unidad de corte el disco forme un ángulo de 90º con el carro en la vertical y en la horizontal. Si por algún...

  • Page 44: Alineación Del Disco Con Las Guías

    ESPAÑOL 10.4 ALINEACIÓN DEL DISCO CON LAS GUÍAS Para realizar esta operación será necesario proveerse de una varilla de acero de 4 ó 5mm de diámetro y 350mm de longitud aproximadamente afilada en un extremo en forma de punta de lápiz. También es necesario disponer de una pieza de cerámica (azulejo o gres) y tiza blanca.

  • Page 45: Solución A Las Anomalías Más Frecuentes

    ESPAÑOL 11. SOLUCIÓN A LAS ANOMALÍAS MÁS FRECUENTES ANOMALÍA POSIBLE CAUSA SOLUCIÓN Revisar el suministro al cuadro de obra. Comprobar la posición del magnetotérmico y diferencial en el cuadro de obra. Falta de alimentación eléctrica Revisar el buen estado del cable de extensión y su encaje correcto en los dos extremos Motor no arranca Activación de la protección térmica...

  • Page 46: Características Técnicas

    ESPAÑOL 12. CARACTERÍSTICAS TÉCNICAS DATOS BALI MKNO MONOF. BALI MKNO TRIF. POTENCIA MOTOR 2,2KW 110V~ / 230V~ 230V~/400V~ TENSIÓN MOTOR 2800 R.P.M. REVOLUCIONES MOTOR POTENCIA BOMBA REFRIGERACIÓN 110V~ / 230V~ 230V~ TENSIÓN BOMBA REFRIGERACIÓN 500 mm DIÁMETRO MÁXIMO DISCO 25,4 mm DIÁMETRO ORIFICIO CENTRAL DISCO...

  • Page 47: Garantía

    ESPAÑOL 13. GARANTÍA SIMA, S.A. fabricante de maquinaria para la construcción, dispone de una red de servicios técnicos Red SERVÍ-SIMA. Las reparaciones efectuadas en garantía por nuestra Red SERVÍ-SIMA, están sometidas a unas condiciones con objeto de garantizar el servicio y calidad de las mismas.

  • Page 48: Esquemas Eléctricos

    ESPAÑOL 18. ESQUEMAS ELÉCTRICOS 2P+T+(Sonda térmica) 2P+T 2P+T+(Termal probe) 2P+T+(Sonde thermique) 3P+T+(Sonda térmica) 3P+T 3P+T+(Termal probe) 3P+T+(Sonde thermique) 3P+N+T+(Sonda térmica) 3P+N+T 3P+N+T+(Termal probe) 3P+N+T+(Sonde thermique)

  • Page 49: Certificado De Garantía

    Garantía. 9.) El Certificado de Garantía deberá estar en poder de SIMA S.A. en un plazo no superior a los TREINTA días naturales a partir de la fecha de venta del producto, para poder ser beneficiario de la Garantía .Para reclamar la garantía deberá...
  • Page 50 Garantía. 9.) El Certificado de Garantía deberá estar en poder de SIMA S.A. en un plazo no superior a los TREINTA días naturales a partir de la fecha de venta del producto, para poder ser beneficiario de la Garantía .Para reclamar la garantía deberá...
  • Page 51 SOCIEDAD INDUSTRIAL DE MAQUINARIA ANDALUZA, S.A. POL. IND. JUNCARIL, C/ALBUÑOL, PARC. 250 18220 ALBOLOTE (GRANADA) Telf.: 34 - 958-49 04 10 – Fax: 34 - 958-46 66 45 FABRICACIÓN DE MAQUINARIA PARA LA CONSTRUCCIÓN ESPAÑA...
  • Page 52 FRANÇAIS BALI...
  • Page 53 UNE-EN 1050 ; UNE-EN 953 Coordonnées de la personne responsable du dossier technique. Eugenio Fernández Martín Technicien responsable SIMA S.A. Polígono Industrial Juncaril, C/ Albuñol, Parcela 250 - 18220 Albolote, Granada (ESPAGNE) Albolote 01.01.2010 Signé par: Javier García Marina Le gérant...
  • Page 54 FRANÇAIS TABLE DES MATIERES DÉCLARATION “CE” DE CONFORMITE ............2 1. INFORMATION GÉNÉRALE................ 4 2. DESCRIPTION GÉNÉRALE DE LA MACHINE..........4 2.1 SYMBÔLES ........................5 3. TRANSPORT .................... 6 4. BRANCHEMENT ELECTRIQUE ET SENS DE ROTATION ........ 6 5. BRANCHEMENT ELECTRIQUE ..............7 6.

  • Page 55: Information Générale

    ATTENTION: Lisez attentivement et analysez les instructions d´usage avant de commencer à manipuler la machine. SIMA S.A. vous remercie de votre confiance et d´avoir acquis la SCIE A MATÉRIAUX modèle BALI MKNO. Ce manuel vous fournit toutes les instructions nécessaires pour la mise en route, l´utilisation, l´entretien, et le cas échéant la réparation de la machine.

  • Page 56: Symbôles

    FRANÇAIS 2.1 SYMBÔLES Les symbôles inclus sur la machine ont la signification suivante: • PORT OBLIGATOIRE DE CHAUSSURES DE SÉCURITÉ.. • PORT OBLIGATOIRE DE CASQUE, LUNETTES ET PROTECTION AUDITIVE. • LIRE LE MANUEL D´INSTRUCTIONS. • PORT OBLIGATOIRE DE GANTS. • NIVEAU DE PUISSANCE ACOUSTIQUE EMIS PAR LA MACHINE.

  • Page 57: Transport

    FRANÇAIS 3. TRANSPORT Une fois déballée, il est très simple de déplacer la machine d´un lieu de travail à un autre entre deux personnes. On vous conseille de vider le bac à eau avant de déplacer la machine dans le but d´éviter des éclaboussures ou des écoulements.

  • Page 58: Branchement Electrique

    Dans le cas d´une coupure de courant ou baisse de tension, le moteur ne démarrera pas avant d´avoir appuyé sur le bouton vert de mise en route. ATTENTION: Les scies à matériaux modèle BALI équipées de moteur triphasé sortent par défaut d´usine branchées pour travailler à 400 V.

  • Page 59: Recommandations De Sécurité

    TOUJOURS TRAVAILLER SOUS DE BONNES CONDITIONS D´ILLUMINATION Attention: vous devez impérativement suivre les recommandations en matière de sécurité et de prévention des risques. SIMA, S.A. n´est pas tenu responsable des conséquences dérivées d´une utilisation inappropriée de la scie à...

  • Page 60: Parties De La Machine

    FRANÇAIS 7. PARTIES DE LA MACHINE Carter du disque. Interrupteur. Disque. Outils. Bac. Bâti. Moteur. Pieds. 10. Chariot de tranport. 11. Glissières du chariot. 12. Pommeaux de serrage des pieds. 13. Unité de coupe. 14. Pompe à eau. 15. Volant de réglage du carter du disque.

  • Page 61: Montage Et Demontage Du Disque De Coupe

    8. MONTAGE ET DEMONTAGE DU DISQUE DE COUPE Les scies à matériaux modèle BALI MKNO ont été conçues pour être utilisée avec des outils diamantés à jante continue ou segments soudés laser de diamètre 500,450 et 400 mm. Ces disques ont des applications différentes selon le matériau à...

  • Page 62: Instructions De Mise En Marche Et Utilisation

    FRANÇAIS 9. INSTRUCTIONS DE MISE EN MARCHE ET UTILISATION 9.1 MONTAGE Placer tous les éléments hors du bac.Monter les pieds en les fixants avec les volants. Ensuite monter le renfort intérieur du bâti. Monter l´accessoire en carton et le placer sur le chariot afin de proceder au montage de l´unité...
  • Page 63 FRANÇAIS Monter la poulie et la fixer avec les vis. Maintenant monter le disque. Pour cela, retirer l´écrou et la flasque extérieure. Placer le disque sur l´arbre et placer à nouveau la flasque. Serrer fortement l´écrou et faire tourner le disque à la main tout en vérifiant qu´il soit bien équilibré...

  • Page 64: Remplissage Du Bac

    9.2 REMPLISSAGE DU BAC Les scies à matériaux modèle BALI MEKANO ont été conçues pour travailler avec des disques diamant refroidis à l´eau. C´est pour cela que l´un des composants essentiels de sa structure soit le bac à eau qui fait fonction de réservoir de refroidissement en circuit fermé...

  • Page 65: Changer La Position Du Montant Pour Disque De 500 / 450 / 400

    FRANÇAIS découpe s´effectue poussant manuellement le matériau sur le chariot en direction du disque de coupe. Commencer la découpe lentement et graduer l´avance en fonction de la profondeur de coupe et de la dureté matériau. avance excessive peut provoquer une découpe deffectueuse ou le blocage du disque.

  • Page 66: Reglage De La Hauteur De Coupe

    Pour modifier la longueur de coupe en cas de besoin et afin que le travail soit plus confortable pour l´opérateur lorsque la longueur de coupe est moindre, il y a possibilité sur la BALI MKNO de déplacer l´unité de coupe sur le côté...

  • Page 67: Entretien

    FRANÇAIS 10. ENTRETIEN La scie à matériaux modèle BALI MKNO requiert un entretien simple que nous résumons comme suit: • Changer l´eau du bac et nettoyer la machine si besoin est. Le bac dispose d´un bouchon de vidange. Le niveau de remplissage du bac doit couvrir complètement la pompe mais ne doit pas atteindre les glissières.

  • Page 68: Tendre La Courroie

    FRANÇAIS 10.1 TENDRE LA COURROIE. Les courroies de transmission ont tendance à patiner et se dégrader prématurément. Pour tendre la courroie, il faut procéder de la façon suivante: ATTENTION: débrancher la machine du réseau afin de commencer à tendre la courroie. Retirer les carters Desserrer les vis du moteur.

  • Page 69: Ajuster L´inclinaison Du Disque

    FRANÇAIS 10.3 AJUSTER L´INCLINAISON DU DISQUE Les scies à matériaux modèle BALI MKNO sortent d´usine parfaitement réglées pour qu´en assemblant l´unité de coupe le disque forme un angle de 90º para rapport à la table de coupe verticalement et horizontalement.Si par hasard, la machine recevait un coup ou autre, elle ne serait plus ajustée et dans ce cas là...

  • Page 70: Equerrage Du Disque Avec Les Glissières

    FRANÇAIS 10.4 EQUERRAGE DU DISQUE AVEC LES GLISSIÈRES Pour réaliser cette opération, il est indispensable d´utiliser une aiguille en acier taillée de 4 ou 5 mm de diamètre et de 350 mm de long. Il faut également une pièce en céramique (carreau ou grés) et un morceau de craie. Il faudra alors: •...

  • Page 71: Solution Aux Anomalies Les Plus Courantes

    FRANÇAIS 10. SOLUTION AUX ANOMALIES LES PLUS COURANTES ANOMALIE CAUSE POSSIBLE SOLUTION Réviser le boîtier électrique du chantier. Contrôler la Manque de tension électrique position du magnétothermique et du différentiel. Contrôler le bon état du câble et du branchement aux deux Le moteur ne extrémités.

  • Page 72: Caracteristiques Techniques

    FRANÇAIS 11. CARACTERISTIQUES TECHNIQUES DONNÉES BALI MKNO MONOPH. BALI MKNO TRIPH. PUISSANCE MOTEUR 2,2KW 110V~ / 230V~ 230V~/400V~ ALIMENTATION DU MOTEUR 2800 R.P.M. REGIME MOTEUR PUISSANCE DE LA POMPE A EAU 110V~ / 230V~ 230V~ ALIMENTATION DE LA POMPE À EAU 500 mm DIAMÈTRE MAXI.

  • Page 73: Garantie

    éclatée, jointe à cette notice et être visualisées sur notre magasin B2B. Pour passer commande, il suffit de prendre contact avec le service après-vente de SIMA S.A. et de spécifier clairement le repère de la pièce en question, ainsi que le modèle, le numéro et l´année de fabrication (données qui apparaissent sur la plaque de caractéristiques de la machine).

  • Page 74: Schémas Electriques

    FRANÇAIS 17. SCHÉMAS ELECTRIQUES 2P+T+(Sonda térmica) 2P+T 2P+T+(Termal probe) 2P+T+(Sonde thermique) 3P+T+(Sonda térmica) 3P+T 3P+T+(Termal probe) 3P+T+(Sonde thermique) 3P+N+T+(Sonda térmica) 3P+N+T 3P+N+T+(Termal probe) 3P+N+T+(Sonde thermique)

  • Page 75: Certificat De Garantie

    SAV autorisé ( fabricant du moteur). 9.) Le certificat de garantie doit être chez SIMA SA. dans un délai maximum de 30 jours à partir de la date de vente du produit. Pour réclamer la garantie du produit, il faut présenter la facture d´achat dûment cachetée par l´établissement vendeur et le numéro de série du produit.
  • Page 76 SAV autorisé ( fabricant du moteur). 9.) Le certificat de garantie doit être chez SIMA SA. dans un délai maximum de 30 jours à partir de la date de vente du produit. Pour réclamer la garantie du produit, il faut présenter la facture d´achat dûment cachetée par l´établissement vendeur et le numéro de serie du produit.
  • Page 77 SOCIEDAD INDUSTRIAL DE MAQUINARIA ANDALUZA, S.A. POL. IND. JUNCARIL, C/ALBUÑOL, PARC. 250 18220 ALBOLOTE (GRANADA) Telf.: 34 - 958-49 04 10 – Fax: 34 - 958-46 66 45 FABRICACIÓN DE MAQUINARIA PARA LA CONSTRUCCIÓN ESPAGNE...
  • Page 78 Si la machine a ete exposer a · Ne pas manipuler les parties electriques avec la machine SIMA S.A. agradece la confianza SIMA S.A. appreciates the trust placed in SIMA S.A. vous remercie pour la confiance la pluie, verifier avant de connecter que les parties sous alimentation.
  • Page 79 / Water pump clean-up / Nettoyege pompe á eau Cambio longitud de corte / Cutting length change / Changer la longueur de coupe www.simasa.com Sima, S.A., Pol. Juncaril, C/ Albuñol, Parc.250, 18220 Albolote, GRANADA (Spain) Telf.: +34 958 490 410 Fax: +34 958 466 645...
