4. Conexión Eléctrica
Verifi que que se haya apagada la electricidad a la caja
de conexiones antes de comenzar con este paso.
Instrucciones Generales:
Utilice SÓLO cables de cobre. Los tamaños de
cables y las conexiones deben ser adecuadas para
la clasifi cación del aparato según los requerimien-
tos del Código Eléctrico Nacional (o Canadiense).
Se debe conectar el conducto fl exible que sale del
horno directamente a la caja de conexiones.
No corte el conducto fl exible.
Se debe colocar la caja de conexiones de tal forma
que permita el mayor juego posible entre la caja
de conexiones y el horno.
Se debe utilizar un conector de conducto listado
con UL en cada extremo del cable de alimentación.
La conexión del circuito con cuatro hilos es prefer-
ible pero donde los códigos locales lo permiten, se
acepta también una conexión con tres hilos.
Conexión con cuatro hilos (Método Preferido):
1. Conecte el cable verde de tierra del horno al cable
verde (o desnudo) en la caja de conexiones.
2. Conecte el cable rojo del horno al cable rojo en la
caja de conexiones.
3. Conecte el cable negro del horno al cable negro en
la caja de conexiones.
4. Conecte el cable blanco del horno al cable blanco
(o gris) neutral en la caja de conexiones.
Conexión con tres hilos:
Nota: La conexión del circuito con cuatro hilos es
preferible pero donde los códigos locales lo permiten,
se acepta también una conexión con tres hilos.
1. Conecte el cable rojo del horno al cable rojo en la
caja de conexiones.
2. Conecte el cable negro del horno al cable negro en
la caja de conexiones.
3. Conecte ambos cables verde y blanco del horno al
cable blanco (o gris) neutral en la caja de
conexiones.
Conexión a un circuito de 208 V:
El horno viene precableado para una conexión a una
alimentación de 240 V, 60 Hz, pero se puede convertir
para una alimentación de 208 V, 60 Hz.
1. Prenda la corriente con un interruptor.
Prenda la corriente con un interruptor
Prenda la corriente con un interruptor.
2. Abra la puerta del horno (horno superior en hornos
dobles)
3. Oprima CANCEL.
4. Gire la perilla en sentido del reloj hasta
escuchar 6 pitidos dobles.
4. Gire la perilla en sentido contrario del reloj
hasta escuchar 9 pitidos dobles.
5. Oprima START.
6. Oprima COOKING MODE.
7. Oprima START.
La hora del día aparece en la pantalla.

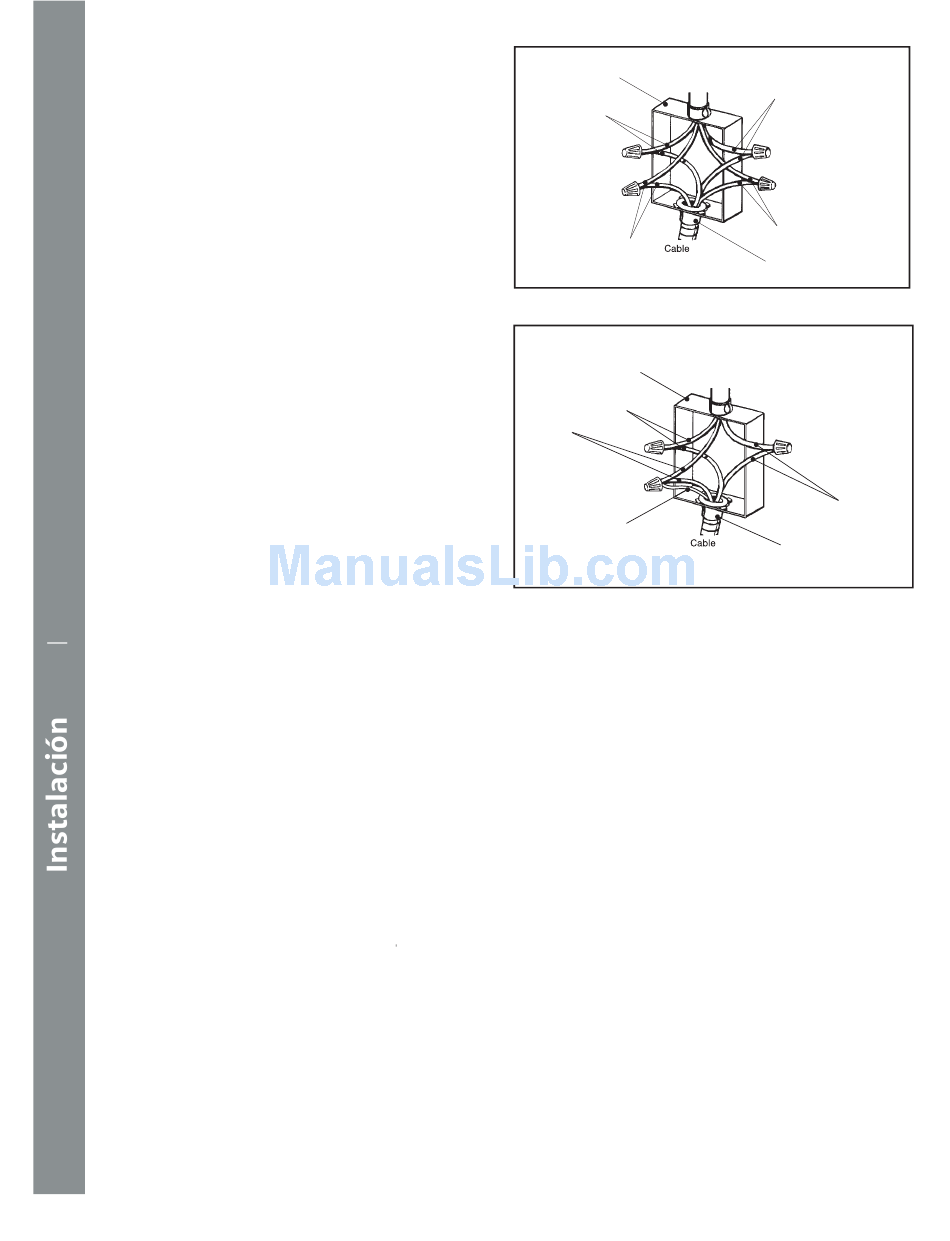

Paso 4: Conexión Eléctrica
Caja de conexiones
Cables rojos
Cables verdes o desnudos
Figura 4: Conexión con cuatro hilos
Cables blancos
Cable verde o desnudo
Figura 5: Conexión con tres hilos
Cable de la fuente
de alimentación
del horno
Cable de la fuente
Caja de conexiones
de alimentación
Cables rojos
del horno
Cables blancos
Neutral No
Aterrizado
Cables negros
Conector de conducto
listado con U.L.
Neutral de Tierra
Cables negros
Conector de conducto
listado con U.L.
